Ракетный двигатель

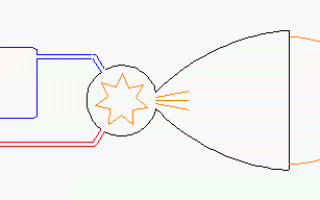

Ракетный двигатель — простейшие из своего семейства, поэтому начнем с него.

Для того, что функционировать в открытом космосе ракетные двигатели для своей работы требуют запас кислорода, ровно как и топлива. Кислородно-топливная смесь впрыскивается в камеру сгорания где она беспрерывно сгорает. Газ под большим давлением выходит через сопла, вызывая тягу в обратном направлении.

Чтобы опробовать этот принцип самому, надуйте игрушечный шарик и выпустите его из рук — ракетный двигатель работает почти так-же

Цикл ОТТО, АТКИНСОНА и МИЛЛЕРА. Что это? В чем разница

Какие процессы происходят в цилиндре двигателя?

В карбюраторном четырехтактном одноцилиндровом двигателе (рис. 1.3) рабочий цикл происходит следующим образом.

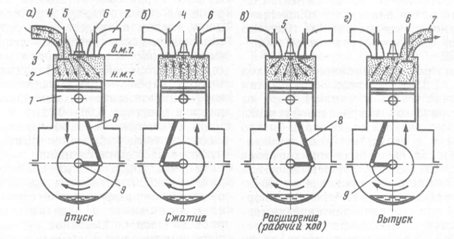

Рис. 1. Рабочий цикл четырехтактного одноцилиндрового карбюраторного двигателя

Такт впуска. Поршень находится в в.м.т. и по мере вращения коленчатого вала (за один его полуоборот) перемещается от в.м.т. к н.м.т. При этом впускной клапан открыт, а выпускной клапан закрыт. При движении поршня вниз объем над ним увеличивается, поэтому в цилиндре создается разряжение, равное 0,07—0,095 МПа, в результате чего свежий заряд горючей смеси, состоящей из паров бензина и воздуха, засасывается через впускной трубопровод в цилиндр.

От соприкосновения свежего заряда с нагретыми деталями в конце такта впуска он имеет температуру 75—125 °С.

Степень заполнения цилиндра свежим зарядом характеризуется коэффициентом наполнения, который для высокооборотных карбюраторных двигателей находится в пределах 0,65—0,75. Чем выше коэффициент наполнения, тем большую мощность развивает двигатель.

Такт сжатия. После заполнения цилиндра горючей смесью при дальнейшем вращении коленчатого вала поршень перемещается от н.м.т. к в.м.т. Впускной клапан 4 закрывается, а выпускной 6 закрыт. По мере сжатия горючей смеси температура и давление ее повышаются. В зависимости от степени сжатия давление в конце такта сжатия может составлять 0,8—1,5 МПа, а температура газов 300— 450 °С.

Такт расширения, или рабочий ход. В конце такта сжатия горючая смесь воспламеняется от электрической искры, возникающей между электродами свечи, и быстро сгорает, в результате чего температура и давление образующихся газов резко возрастают, поршень при этом перемещается от в.м.т. к н.м.т. Максимальное давление газов на поршень при сгорании для карбюраторных двигателей находится в пределах 3,5—5 МПа, а температура газов 2100—2400 °С.

При такте расширения шарнирно связанный с поршнем шатун совершает сложное движение и через кривошип передает вращение коленчатому валу. При расширении газы совершают полезную работу, поэтому ход поршня при этом такте коленчатого вала называют рабочим ходом. В конце рабочего хода поршня давление в цилиндре снижается до 0,3—0,75 МПа, а температура — до 900—1200 °С.

Такт выпуска. Коленчатый вал через шатун перемещает поршень от н.м.т. к в.м.т. При этом выпускной клапан открыт и продукты сгорания выталкиваются из цилиндра в атмосферу через выпускной трубопровод. В начале процесса выпуска продуктов сгорания давление в цилиндре значительно выше атмосферного, но к концу такта оно падает до 0,105—0,120 МПа, а температура газов в начале такта выпуска составляет 750— 900 °С, понижаясь к его концу до 500—600 °С. Полностью очистить цилиндры двигателя от продуктов сгорания практически невозможно (слишком мало времени), поэтому при последующем впуске свежей горючей смеси она перемешивается с остаточными отработавшими газами и называется рабочей смесью.

Коэффициент остаточных газов характеризует степень загрязнения свежего заряда отработавшими газами и представляет собой отношение массы продуктов сгорания, оставшихся в цилиндре, к массе свежей горючей смеси. Для современных карбюраторных двигателей коэффициент остаточных газов находится в пределах 0,06—0,12.

По отношению к рабочему ходу такты впуска, сжатия и выпуска являются вспомогательными.

Рабочие циклы четырехтактного дизеля и карбюраторного двигателя существенно различаются по способу смесеобразования и воспламенения рабочей смеси. Основное отличие состоит в том, что в цилиндр дизеля при такте впуска поступает не горючая смесь, а воздух, который из-за большой степени сжатия нагревается до высокой температуры, а затем в него впрыскивается мелкораспыленное топливо, которое под действием высокой температуры воздуха самовоспламеняется.

В четырехтактном дизеле рабочие процессы происходят следующим образом.

Такт впуска. При движении поршня от в.м.т. к н.м.т. вследствие образующегося разряжения из воздухоочистителя в полость цилиндра через открытый впускной клапан 5 поступает атмосферный воздух. Давление воздуха в цилиндре составляет 0,08—0,95 МПа, а температура 40—60 °С.

Такт сжатия. Поршень движется от н.м.т. к в.м.т. Впускной 5 и выпускной 6 клапаны закрыты, вследствие этого перемещающийся вверх поршень сжимает имеющийся в цилиндре воздух. Для воспламенения топлива необходимо, чтобы температура сжатого воздуха была выше температуры самовоспламенения топлива. Из-за высокой степени сжатия температура воздуха достигает 550—700 °С при давлении воздуха внутри цилиндра 4,0—5,0 МПа.

Такт расширения, или рабочий ход. При подходе поршня к в.м.т. в цилиндр через форсунку впрыскивается дизельное топливо, подаваемое топливным насосом. Впрыснутое топливо, перемешиваясь с нагретым воздухом, самовоспламеняется и начинается процесс сгорания, характеризующийся быстрым повышением температуры и давления. При этом максимальное давление газов достигает 6—9 МПа, а температура 1800-2000 °С. Под действием давления газов поршень перемещается от в.м.т. к н.м.т. Происходит рабочий ход. Около н.м.т. давление снижается до 0,3—0,5 МПа, а температура—до 700—900 °С.

Такт выпуска. Поршень перемещается от н.м.т. к в.м.т. и через открытый выпускной клапан 6 отработавшие газы выталкиваются из цилиндра. Давление газа снижается до 0,11—0,12 МПа, а температура — до 500—700 °С. После окончания такта выпуска при дальнейшем вращении коленчатого вала рабочий цикл повторяется в той же последовательности.

Показатели работы двигателя. Работа, совершаемая газами в единицу времени внутри цилиндра двигателя, называется индикаторной мощностью.

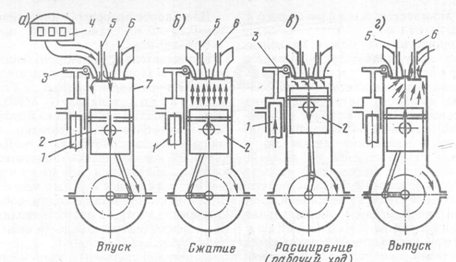

Рис. 2. Рабочий цикл четырехтактного дизеля

Мощность, получаемая на коленчатом валу двигателя, называется эффективной мощностью. Она меньше индикаторной на значение мощности, затрачиваемой на насосные потери и на трение в криво-шипно-шатунном и газораспределительном механизмах двигателя, а также на приведение в действие вентилятора, жидкостного насоса и других вспомогательных устройств.

Таким образом, эффективная мощность меньше, чем индикаторная мощность, из-за механических потерь, расходуемых в механизмах и системах двигателя. На основании этого механическим к.п.д. (коэффициентом полезного действия) двигателя называют отношение эффективной мощности к индикаторной.

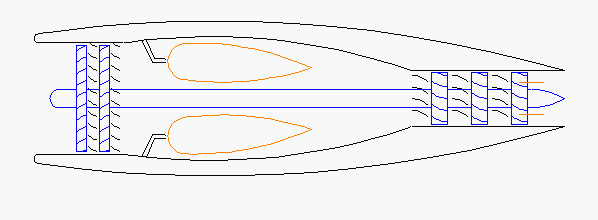

Турбореактивный двигатель

Турбореактивный двигатель работает по тому-же принципу что и ракетный, с той лишь особенностью, что необходимый для горения кислород он берет из атмосферы. По своей конструкции он наиболее эффективен на больших высотах с разряженным воздухом.

Момент схожести: топливо беспрерывно сгорает в камере сгорания как и в ракетном. Расширевшийся газ покидает камеру сгорания через сопла, образуя тягу в обратном направлении.

Отличия: На своем пути из сопла некоторое количество давления газа ипользуется, чтобы раскрутить турбину. Турбина — это серия винтов, соединенныходним валом. Между каждой парой винтов находится статор (направляющий аппарат компрессора). Этот аппарат помогает газу проходить через лопасти винтов более эффективно.

Перед двигателем турбинный вал раскручивает компрессор. Компрессор работает схоже с турбиной, только в обратную сторону. Его функцией является повышение давления воздуха, попадающего в двигатель. Турбина выталкивает воздух, а компрессор засасывает.



Рабочие циклы

1. Рабочий цикл четырехтактного бензинового двигателя
Рабочий цикл двигателя
— это комплекс последовательно чередующихся процессов внутри цилиндра, в результате которых энергия топлива преобразуется в механическую работу.

Двигатели, в цилиндрах которых рабочий цикл совершается за два оборота коленчатого вала (за четыре хода поршня), называют четырехтактными

. Если рабочий цикл совершается за один оборот коленчатого вала (за два хода поршня), то двигатели называют
двухтактными
.

Такт впуска

(рис. 1, а). При вращения коленчатого вала 8 (за пол-оборота) поршень перемещается от ВМТ к НМТ. При этом впускной клапан 4 открыт, а выпускной клапан 6 закрыт. При движении поршня вниз объем над ним увеличивается, поэтому в цилиндре 2 создается разрежение, равное 0,07 ÷ 0,095 МПа, в результате чего свежая горючая смесь, состоящая из паров бензина и воздуха, засасывается через впускной газопровод 3 в цилиндр. Свежая рабочая смесь в результате соприкосновения с нагретыми деталями и остаточными газами имеет температуру в конце такта впуска 75 ÷ 125°С.

Рисунок 1 — Рабочий цикл четырехтактного одноцилиндрового

карбюраторного двигателя:

а — такт впуска; б — такт сжатия; в — такт расширения (рабочий ход); г — такт выпуска; 1 — поршень; 2 — цилиндр; 3 — газопровод; 4 — впускной клапан; 5 — свеча зажигания; 6 — выпускной клапан; 7— газопровод; 8 — шатун; 9 — колен­чатый вал.

Такт сжатия

(рис. 1, б). При дальнейшем вращении коленчатого вала поршень пе­ремещается от НМТ к ВМТ. При этом впускной клапан 4 закрывается, а выпускной клапан 6 закрыт. По мере сжатия горючей смеси повышается ее температура и давление. В зависимости от степени сжатия давление в цилиндре в конце такта сжатия может составлять 0,8 ÷ 1,5 МПа, а температура газов — 300 ÷ 450°С.

Такт расширения, или рабочий ход

(рис. 1, в). В конце такта сжа­тия горючая смесь воспламеняется от электрической искры, воз­никающей между электродами свечи зажигания 5, и быстро сго­рает, в результате чего температура и давление образующихся га­зов резко возрастают и поршень перемещается от ВМТ к НМТ. Максимальное давление газов на поршень при сгорании для кар­бюраторных двигателей составляет 3,5 ÷ 5 МПа, а температура га­зов — 2100 ÷ 2400 °С.

При такте расширения шарнирно связанный с поршнем ша­тун 8 совершает сложное движение и через кривошип передает вращение коленчатому валу. При расширении газы совершают полезную работу, поэтому ход поршня при этом такте коленчато­го вала называют рабочим ходом. В конце рабочего хода поршня давление в цилиндре составляет 0,3 ÷ 0,75 МПа, а температура — 900 ÷ 1200 °С.

Такт выпуска

(рис. 1, г). Коленчатый вал 9 через шатун пере­мещает поршень от НМТ к ВМТ. При этом выпускной клапан 6 открыт, и продукты сгорания выталкиваются из цилиндра в ат­мосферу через выпускной газопровод 7. В начале такта выпуска продуктов сгорания давление в цилиндре значительно выше ат­мосферного, но к концу такта оно составляет 0,105 ÷ 0,120 МПа. Температура газов в начале такта выпуска составляет 750 ÷ 900 °С, а в конце — 500 ÷ 600°С. Полностью очистить цилиндры двигате­ля от продуктов сгорания практически невозможно (слишком мало времени), поэтому при последующем впуске свежая горючая смесь перемешивается с остаточными отработавшими газами и называется рабочей смесью. По отношению к рабочему ходу такты впуска, сжатия и выпуска являются вспомогательными.

Турбовентиляторный двигатель

Турбовентиляторный двигатель — это что вроде компромисса между турбореактивным и турбовинтовым. Он работает как турбореактивный, но есть одна особенность: турбинный вал вращает внешний вентялятор, который имеет больше лопастей и крутится быстрее пропеллера. Это помогает данному двигателю оставаться эффективным на больших высотах, где воздух рязряжен.

• Ultimate Visual Dictionary, DK Publishing Inc., 1999
• Building the Atkinson Cycle Engine, Vincent Gingery, David J Gingery Publishing, 1996
• The Stirling Engine Manual, James G. Rizzo, Camden Miniature Steam Services, 1995
• Modern Locomotive Construction, J. G. A. Meyer, 1892, reprinted by Lindsay Publications Inc., 1994
• Five Hundred and Seven Mechanical Movements, Henry T. Brown, 1896, reprinted by The Astragal Press, 1995
• Model Machines/Replica Steam Models, Marlyn Hadley, Model Machine Co., 1999
• Air Board Technical Notes, RAF Air Board, 1917, reprinted by Camden Miniature Steam Services, 1997
• Internal Fire, Lyle Cummins, Carnot Press, 1976
• Toyota Web site Prius specifications
• Steam and Stirling Engines you can build, book 2, various authors, Village Press, 1994
• Knight’s New American Mechanical Dictionary, Supplement Edward H. Knight, A.M., LL. D., Houghton, Mifflin and Company, 1884
• Thomas Newcomen, The Prehistory of the Steam Engine L. T. C. Rolt, David and Charles Limited, 1963
• An Introduction to Low Temperature Differential Stirling Engines James R. Senft, Moriya Press, 1996
• An Introduction to Stirling Engines James R. Senft, Moriya Press, 1993

UPD:

Добавил двигатели Ванкеля и CO2, они мне показались наиболее интересными и практически полезными.
UPD2:
Добавил описание целого семейства реактивных двигателей: ракетный, турбореактивный, турбовинтовой, турбовентиляторный.

Рабочий цикл четырехтактного карбюраторного двигателя

Двигатели внутреннего сгорания отличаются друг от друга рабочим циклом,по которому они работают.

Рабочий цикл –это комплекс последовательных рабочих процессов, периодически повторяющихся в каждом цилиндре при работе двигателя.

Рабочий процесс,происходящий в цилиндре за один ход поршня, называется тактом.

По числу тактов,составляющих рабочий цикл, двигатели делятся на два вида:

– четырехтактные,в которых рабочий цикл совершается за четыре хода поршня,

– двухтактные,в которых рабочий цикл совершается за два хода поршня.

На легковых автомобилях, как правило, применяются четырехтактныедвигатели, а на мотоциклах и моторных лодках – двухтактные.О путешествиях по водным просторам поговорим как-нибудь потом, а с четырьмя тактами работы автомобильного двигателя разберемся сейчас.

Цикл ОТТО

По сути это обычный тепловой двигатель внутреннего сгорания с принудительным воспламенением горючей смеси (через свечу) который применяется сейчас в 60 — 65% автомобилей. ДА – да, именно тот, который у вас стоит под капотом, работает по циклу ОТТО.

Однако если копнуть в историю, первым принцип такого ДВС предложил в 1862 году французский инженер Альфонс БО ДЕ РОШ. Но это был теоритический принцип работы. ОТТО же в 1878 году (спустя 16 лет) воплотил этот двигатель в металле (на практике) и запатентовал эту технологию

По сути это четырехтактный мотор, которому свойственны:

• Впуск. Подача свежей воздушнотопливной смеси. Открывается впускной клапан.
• Сжатие. Поршень идет вверх, сжимая эту смесь. Оба клапана закрыты
• Рабочий ход. Свеча поджигает сжатую смесь, загоревшиеся газы толкают поршень вниз
• Отвод отработанных газов. Поршень идет вверх, выталкивая сгоревшие газы. Открывается выпускной клапан

Хочется отметить, что впускные и выпускные клапана, работают в строгой последовательности – ОДИНАКОВО при высоких и при низких оборотах. То есть изменения работы при различных оборотах не наблюдается.

В своем двигателе ОТТО первый применил сжатие рабочей смеси, для поднятия максимальной температуры цикла. Которое осуществлялось по адиабате (простыми словами без теплообмена с внешней средой).

После сжатия смеси, она воспламенялась от свечи, после этого начинался процесс отвода тепла, который протекал практически по изохоре (то есть при постоянном объеме цилиндра двигателя).

Четвертый такт выпуск.

Поршень перемешается oт НМТ к ВМТ Через открытый выпускной клапан отработавшие газы выталкиваются из цилиндра в выпускной трубопровод и в окружаюшую среду, В конце выпуска давление в цилиндре составляет 0,105—0,12 МПа, а температура — 85O-120O К.

Степень очистки цилиндра от отработавших газов характеризуется коэффициентом остаточных газов (отношение массы остаточных газов к массе свежего заряда). Для современных ДВС коэффициент остаточных газов составляет 0,08—0,2, он возрастает при увеличении частоты вращения коленчатого вала.

Рабочий цикл двигателя заканчивается четвертым тактом — выпуском. При дальнейшем движении поршня цикл повторяется в той же последовательности. Коленчатый вал в течение четырех тактов поворачивается на 720°, т. с. совершает два оборота. В двигателях, работающих по четырехтактному циклу, полезная работа совершается только в период такта расширения (рабочего хода), когда поршень перемещается пол действием расширяющихся газов, поворачивая коленчатый вал на 180е Остальные три такта являются подготовительными и выполняются при поворачивании коленчатого вата на 540° за счет инерции маховика И работы других цилиндров (в многоцилиндровых двигателях).

Работа двигателя, рабочий цикл

Рабочие циклы ДВС

Рабочий цикл — последовательность процессов, периодически повторяющихся в двигателе. Цикл может быть осуществлен либо за два (двухтактный), либо за четыре (четырехтактный) такта.

Рабочий цикл двигателя включает в себя:

• • впуск — заполнение цилиндра свежим зарядом;
• • сжатие — интенсифицирует процесс сгорания, а также предопределяет более глубокое последующее и возможную полноту использования теплоты, выделяющейся при сжигании топлива в цилиндре;
• • расширение — рабочая смесь сгорает, газы, стремясь расшириться, перемещают поршень от ВМТ к НМТ;
• • выпуск — очистка цилиндра от отработавших газов.

Рабочая схема 4 тактного дизельного двигателя

РАБОЧИЕ ЦИКЛЫ ДИЗЕЛЕЙ ТЕПЛОВОЗА

Четырехтактный дизель — схема работы

Первый такт — впуск воздуха (рис. 19). При движении поршня от верхней мертвой точки к нижней (допустим, что поршень движется благодаря вращению коленчатого вала по инерции) под действием специального механизма открыт впускной клапан, давая, таким образом, доступ воздуху в цилиндр; выпускной клапан закрыт.

Второй такт — сжатие. Пройдя нижнюю мертвую точку, поршень, приводимый в движение коленчатым валом, начинает перемещаться вверх: объем цилиндра уменьшается. Так как оба клапана — впускной и выпускной— в это время закрыты, то поршень сжимает воздух, заполнивший цилиндр. Когда поршень находится около в. м. т., воздух оказывается сжатым до давления 2,94 — 4,9 МПа (30—50 кгс/см2). Этот такт поэтому и называется тактом сжатия. От такого сжатия температура воздуха в цилиндре дизеля повышается до 500—600°С.

Третий такт — расширение газа. При подходе поршня к верхней мертвой точке в цилиндр через форсунку впрыскивается порция топлива. Давление впрыска топлива (не путать с давлением газов!), доходящее до 98 МПа (1000 кгс/см2), создается топливным насосом (на схеме не показан). В цилиндре происходит перемешивание топлива со сжатым воздухом и самовоспламенение. Процесс горения топлива сопровождается ростом температуры и давления газов. При сгорании топлива температура газов в цилиндре достигает 1500 — 1800° С, а давление повышается (в зависимости от конструкции и мощности дизеля) до 4,9 — 11,7 МПа (50— 120 кгс/см2). Под действием высокого давления газов поршень перемещается к нижней мертвой точке, а продукты сгорания топлива расширяются. Как уже указывалось, этот третий

такт является рабочим ходом поршня потому, что только при этом ходе поршень совершает полезную работу. Температура и давление газов после расширения значительно понижаются. В третьем такте так же, как и во втором, впускной и выпускной клапаны закрыты.

Четвертый такт — выпуск газов. В конце третьего такта открывается выпускной клапан и начинается выход отработавших газов в коллектор. При обратном движении поршня вверх объем цилиндра уменьшается, газы поршнем выталкиваются через открытый выпускной клапан. Процесс выпуска отработавших газов, т. е. очистки цилиндра для последующего впуска воздуха, заканчивается несколько позже того, как поршень пройдет верхнюю мертвую точку. Для чего это делается, мы скоро узнаем, а пока отметим, что четвертый такт является замыкающим- в цикле; после него все такты повторяются сначала: 1) впуск, 2) сжатие, 3) рас- ширение, 4) выпуск и т. д. Итак, в четырехтактном дизеле рабочий цикл осуществляется за четыре хода (такта) поршня.

Хорошо ли, что в четырехтактном дизеле только один из тактов — расширение—является рабочим,а три— подготовительными? И да, и нет. Хорошо потому, что цилиндры двигателя тщательно очищаются от отработавших газов. Плохо потому, что на один рабочий такт приходятся три вспомогательных такта, во время которых двигатель не производит работу. Следовательно, в четырехтактных дизелях около 3/4 времени цикла затрачивается на вспомогательные операции — впуск, сжатие и выпуск. Нельзя ли сократить это время, уменьшить продолжительность рабочего цикла?

Рис. 19, Схема работы четырехтактного дизеля
