В холодное время года эффективная работа печки в автомобиле важна для комфорта водителя и пассажиров. На ВАЗ 2109, как и на других моделях, печка может плохо обогревать салон, что вызывает дискомфорт. В этой статье рассмотрим несколько простых способов улучшения работы печки, что поможет создать более комфортные условия в автомобиле и повысить безопасность на дороге зимой.

Устройство печки на ВАЗ 2109

Отопление салона автомобиля ВАЗ 2109 осуществляется благодаря функционированию радиатора отопителя, который подключен параллельно основному радиатору, входящему в систему охлаждения двигателя.

Эксперты в области автомобильной техники отмечают, что улучшение системы отопления на ВАЗ 2109 может значительно повысить комфорт водителя и пассажиров. Одним из наиболее эффективных способов является замена стандартного радиатора печки на более производительный. Это позволит увеличить объем подаваемого тепла в салон. Также рекомендуется проверить и при необходимости заменить вентилятор, так как его эффективность напрямую влияет на распределение теплого воздуха.

Дополнительно, стоит обратить внимание на состояние теплообменника и герметичность системы. Устранение возможных утечек и замена старых уплотнителей помогут избежать потерь тепла. Установка термостата с более высоким порогом срабатывания также может улучшить работу печки, обеспечивая более быстрое прогревание салона. Важно помнить, что регулярное обслуживание системы отопления — залог ее надежной работы в холодное время года.

Улучшение работы печки ВАЗ 2109. 💥 Кулибины "рулят"💪. Метод:,,мозгопрА'ва"😄,😇

Схема отопителя

Отопитель устанавливается в салоне автомобиля под приборной панелью с помощью гаек на болтах, которые приварены к корпусу воздухопритока. Нагретый в отопителе воздух поступает в салон через воздуховоды, расположенные внизу приборной панели и оснащенные уплотнительными прокладками.

Если вы собираетесь выполнять ремонтные или профилактические работы, а также заменять неисправные детали самостоятельно, вам обязательно стоит ознакомиться с устройством печки и расположением ее компонентов.

Согласно схеме ниже, мы представим вам устройство печки ВАЗ 2109.

Теперь, ознакомившись с компонентами печки ВАЗ 2109, давайте подробнее рассмотрим, как она устроена и функционирует.

Интересные факты

Вот несколько интересных фактов о том, как можно улучшить печку на ВАЗ 2109:

1. Установка более мощного вентилятора: Один из простых способов улучшить эффективность печки — это заменить стандартный вентилятор на более мощный. Это позволит увеличить объем воздуха, проходящего через радиатор отопителя, что значительно повысит скорость и качество обогрева салона.

2. Улучшение теплообменника: Замена стандартного радиатора отопителя на более производительный или его чистка может существенно повысить теплоотдачу. Загрязненные или забитые радиаторы снижают эффективность работы печки, поэтому регулярное обслуживание и чистка могут значительно улучшить ситуацию.

3. Изоляция воздуховодов: Установка теплоизоляции на воздуховоды печки поможет сохранить тепло, проходящее через них, и предотвратит его потерю. Это особенно актуально в холодное время года, когда важно, чтобы горячий воздух доходил до салона в максимальном объеме.

Эти простые улучшения могут значительно повысить комфорт в салоне вашего автомобиля в холодное время года.

Принцип устройства и работы

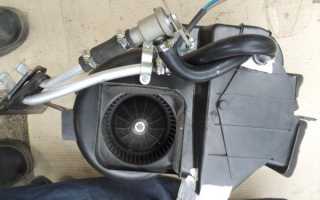

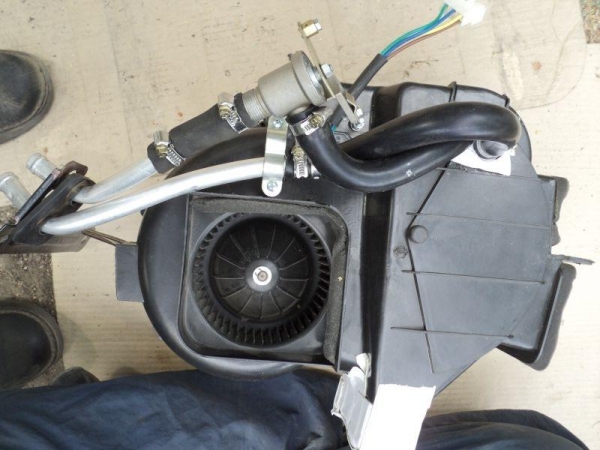

Печка состоит из двух пластиковых кожухов (левого и правого), которые соединяются между собой с помощью скоб по всему периметру. Для обеспечения герметичности в пазы кожухов установлен уплотнительный жгут.

Электрический вентилятор печки обеспечивает принудительную подачу воздуха в салон автомобиля. Он фиксируется парой винтов в верхней части печки. Конструкция отопителя разработана так, что вентилятор можно легко снять через пространство под капотом.

На кожухах вентилятора установлен электромотор. На валу мотора находится рабочее колесо вентилятора, которое может работать на трех скоростях благодаря двум спиралям резистора. Для достижения необходимой частоты вращения колеса предусмотрен дополнительный резистор, который крепится в отверстии кожуха отопителя с левой стороны.

Радиатор размещен внутри кожухов отопителя и крепится к правому из них с помощью трех крепежных элементов, а также уплотняется полиуретановой прокладкой. Радиатор состоит из двух рядов трубок, охлаждающих пластин и двух пластиковых бачков.

Кран отопителя включает в себя корпус и две пары патрубков, подключенных к системе охлаждения через резиновые шланги. Циркуляция жидкости через радиатор осуществляется благодаря работе насоса системы охлаждения.

На подводящей магистрали в корпусе крана печки установлен клапан (пластинчатый), который имеет отверстие для пропуска охлаждающей жидкости. Рычаг клапана соединен с рычагом рукоятки с помощью тяги. Рукоятка управляет подогревом воздуха: при повороте рычага отверстие клапана открывает магистраль, и жидкость начинает поступать в радиатор.

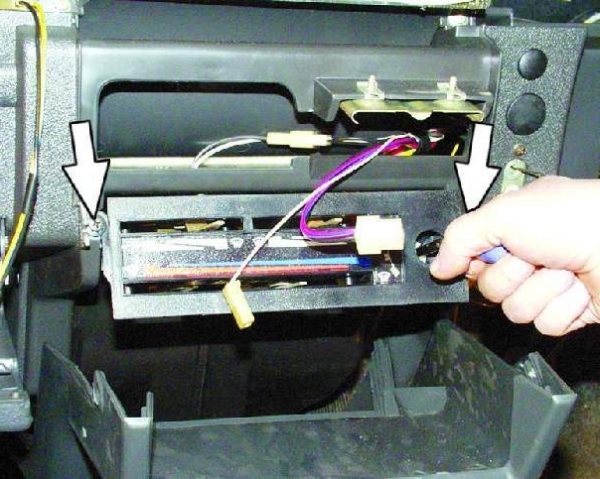

Печка управляется с помощью трех рукояток, рычаги которых расположены на осях пластикового кронштейна, закрепленного на панели приборов четырьмя винтами. Ручка управления подогревом воздействует на рычажок крана через тягу и на рычаг привода заслонки. Полное перемещение ручки вправо открывает кран и заслонку, позволяя воздуху поступать через радиатор, где он нагревается.

В среднем положении ручки заслонка и кран находятся в промежуточном состоянии: часть воздуха проходит через радиатор, а другая часть — мимо него, что позволяет эффективно регулировать степень подогрева воздуха в зависимости от потребностей пользователя.

Если ручка находится в крайнем левом положении, заслонка и кран полностью закрыты, и воздух, поступающий в салон, не подогревается.

Верхняя левая ручка отвечает за регулировку подачи воздуха к ногам водителя и пассажиров. Она соединена с рычажком заслонки через тягу. Перемещая ручку влево, заслонка обогрева зоны ног открывается, и воздух поступает через кожухи в соответствующие окна.

Воздуховоды внутренней вентиляции обеспечивают подачу воздуха к ногам задних пассажиров. Ручка, регулирующая подачу воздуха на лобовое стекло, соединена с рычагом привода заслонки подогрева ветрового стекла через тягу. Она может открывать или закрывать путь для воздуха, проходящего к стеклу через воздуховоды.

Для обеспечения подачи воздуха к пассажирам и обдува боковых стекол предусмотрены четыре сопла — два центральных и по одному левому и правому. Каждый из них оснащен заслонкой с уплотнителем, что позволяет регулировать интенсивность подачи воздуха. Дополнительный рычажок контролирует направление воздуха, поступающего из сопла.

Модель ВАЗ 2109 оборудована системой вытяжной вентиляции, которая обеспечивает отвод воздуха из салона. В данном автомобиле вытяжка расположена сзади от проемов кузова для боковых окон. Также вытяжка происходит за счет разряжения, создающегося у дефлекторов во время движения.

Если возникают проблемы с работой печки, вы можете обратиться в автосервис. Либо есть возможность самостоятельно снять печку и попытаться ее отремонтировать, либо доверить эту работу специалистам. В любом случае, сняв устройство самостоятельно, вы сможете сэкономить средства и получить полезный опыт.

https://youtube.com/watch?v=rg_H57YcEdM

Снятие

Чтобы снять отопитель, следуйте этому пошаговому руководству.

• Ослабьте натяжение хомутов и отсоедините два шланга от патрубков крана. Для этого сначала потребуется демонтировать приборную панель из салона.
• Ослабьте хомуты и отключите шланги от патрубков крана отопителя. На этом этапе работа будет выполняться через подкапотное пространство.
• Открутите гайки, крепящие кран отопителя.
• Снимите кран с переднего щита.
• Уберите держатель тяги крана отопителя.
• Отсоедините тягу от рычага крана.
• Снимите защитный чехол, который закрывает рычаг коробки передач.
• Уберите накладку на напольной облицовке.
• Открутите крепление облицовки пола с задней стороны.
• Сдвиньте назад и снимите облицовку тоннеля на полу.

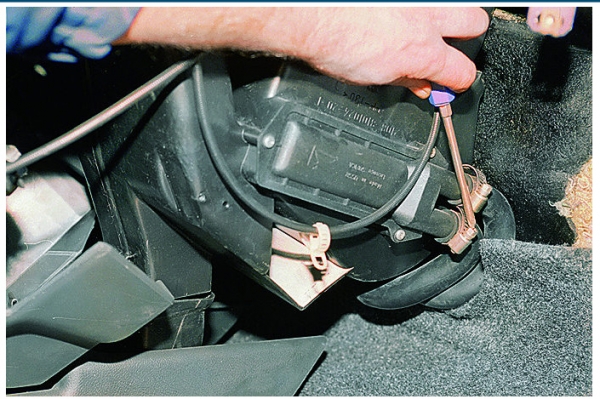

• Демонтируйте воздуховод внутренней вентиляции, отключив его от корпуса отопителя.
• Отсоедините провода, идущие к электромотору отопителя.
• Отключите проводку от резистора.
• Открутите гайки крепления справа от отопителя.
• Уберите оставшиеся крепежи и снимите отопитель, захватив с собой панель управления.

Ваши дальнейшие действия будут зависеть от уровня подготовки. Если вы новичок, лучше обратиться к специалистам с демонтированным отопителем. Если же вы уверенно разбираетесь в своем ВАЗ 2109, можете попробовать выполнить ремонт самостоятельно.

Отопитель — это сложный, но крайне важный элемент автомобиля. Поэтому за его работоспособностью следует внимательно следить и своевременно выявлять неисправности. Вряд ли вам захочется остаться без тепла в салоне в зимний период.

https://youtube.com/watch?v=ePzkrcOY_NA

Установка дополнительного отопителя

Установка дополнительного отопителя – это один из самых эффективных способов улучшить работу печки на ВАЗ 2109. Такой подход позволяет значительно повысить комфорт в салоне автомобиля, особенно в холодное время года. Рассмотрим подробнее, как правильно выбрать и установить дополнительный отопитель.

Выбор отопителя

Существует несколько типов дополнительных отопителей, которые можно установить на ВАЗ 2109. Наиболее популярными являются:

• Электрические отопители – работают от бортовой сети автомобиля и могут быстро нагревать воздух в салоне.
• Теплообменники – используют тепло от двигателя для обогрева салона, что позволяет экономить топливо.
• Керамические обогреватели – обеспечивают быстрый и равномерный обогрев, но требуют подключения к электросети.

При выборе отопителя стоит учитывать мощность устройства, его размеры и способ установки. Рекомендуется выбирать модели, которые имеют положительные отзывы и соответствуют требованиям вашего автомобиля.

Подготовка к установке

Перед началом установки необходимо подготовить все необходимые инструменты и материалы. Вам понадобятся:

• Отопитель;
• Крепежные элементы (болты, гайки, шайбы);
• Провода для подключения к электросети (если это электрический отопитель);
• Инструменты (отвертки, ключи, дрель);
• Уплотнительные материалы для предотвращения утечек.

Также стоит ознакомиться с инструкцией по установке, которая прилагается к отопителю, чтобы избежать ошибок в процессе монтажа.

Процесс установки

Установка на ВАЗ 2109 может варьироваться в зависимости от выбранной модели, но общий процесс включает следующие шаги:

1. Определите место установки. Обычно отопитель устанавливается в районе моторного отсека или под панелью приборов. Убедитесь, что выбранное место позволяет свободный доступ к устройству для обслуживания.
2. Закрепите отопитель. Используйте крепежные элементы для надежной фиксации устройства. Убедитесь, что оно установлено горизонтально и не мешает другим компонентам автомобиля.
3. Подключите систему питания (если это электрический отопитель). Проверьте, чтобы провода были надежно изолированы и не имели повреждений.
4. Подключите воздуховоды. Убедитесь, что воздуховоды правильно направлены и не имеют препятствий для свободного потока воздуха.
5. Проверьте герметичность. Используйте уплотнительные материалы для предотвращения утечек воздуха и тепла.

Тестирование

После завершения установки необходимо протестировать работу дополнительного отопителя. Запустите двигатель и включите отопитель на максимальную мощность. Убедитесь, что воздух поступает в салон, и он быстро нагревается. Если есть какие-либо проблемы, проверьте все соединения и крепления.

Установка дополнительного отопителя на ВАЗ 2109 – это отличный способ улучшить комфорт в вашем автомобиле. Следуя приведенным рекомендациям, вы сможете самостоятельно выполнить эту задачу и наслаждаться теплом в холодное время года.

Вопрос-ответ

Какие основные причины слабого обогрева печки на ВАЗ 2109?

Слабый обогрев печки может быть вызван несколькими факторами, такими как загрязненный радиатор отопителя, недостаток охлаждающей жидкости, неисправный термостат или проблемы с насосом. Рекомендуется проверить уровень жидкости, состояние радиатора и термостата, а также убедиться в исправности системы циркуляции.

Как можно улучшить эффективность работы печки на ВАЗ 2109?

Для улучшения работы печки можно выполнить несколько действий: очистить радиатор отопителя от грязи и накипи, установить дополнительный вентилятор для увеличения потока воздуха, а также проверить и заменить старые уплотнители на дверцах печки, чтобы избежать утечек тепла.

Стоит ли устанавливать дополнительный обогреватель на ВАЗ 2109?

Установка дополнительного обогревателя может быть хорошим решением, особенно в холодных регионах. Это обеспечит более быстрый и равномерный обогрев салона, а также повысит комфорт во время поездок в зимний период. Однако стоит учитывать стоимость и сложность установки такого устройства.

Советы

СОВЕТ №1

Убедитесь, что радиатор печки чистый. Загрязненный радиатор может значительно снизить эффективность обогрева. Для этого снимите радиатор и промойте его под струей воды, чтобы удалить накопившиеся отложения и грязь.

СОВЕТ №2

Проверьте состояние термостата. Если термостат не открывается или закрывается неправильно, это может привести к недостаточному прогреву двигателя и, как следствие, плохой работе печки. Замените термостат, если он не функционирует должным образом.

СОВЕТ №3

Установите дополнительный обогреватель. Если стандартная печка не справляется с задачей, рассмотрите возможность установки дополнительного обогревателя, который может работать на топливе или электричестве. Это значительно улучшит комфорт в салоне автомобиля в холодное время года.

СОВЕТ №4

Проверьте герметичность системы отопления. Убедитесь, что все соединения и шланги не имеют утечек. Утечки могут привести к снижению давления в системе и ухудшению работы печки. При необходимости замените поврежденные элементы.
