В статье рассмотрим основные причины отсутствия зарядки аккумулятора на автомобиле ВАЗ 21213. Понимание этих причин поможет владельцам своевременно выявлять и устранять неисправности, обеспечивая надежную работу электросистемы и предотвращая проблемы с запуском двигателя. Подробно разберем неисправности генератора, проводки и других элементов, что сэкономит время и средства на ремонте.

Пропала зарядка аккумулятора причины

В данной инструкции мы рассмотрим причины, по которым может пропадать зарядка, а также способы решения этой проблемы как в пути, так и в гараже.

Электрическая схема LADA Нива 4×4 имеет классическую структуру и с момента начала производства практически не изменилась. Зная ее уязвимые места и следуя от простого к сложному, вы сможете быстро выявить основную причину неисправности.

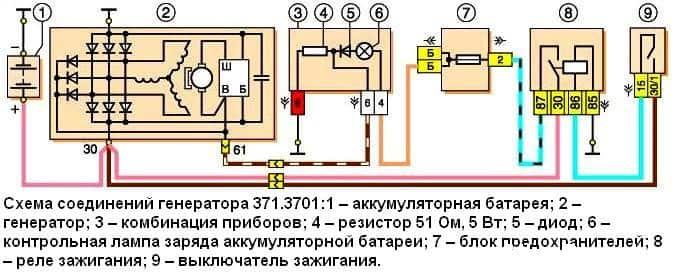

Схема подключения генератора:

Основные сведения о состоянии зарядного устройства можно получить, наблюдая за поведением приборной панели — загорание индикатора, нестабильная работа электрооборудования (фары, освещение в салоне, обогреватель) и двигателя.

Эксперты в области автомобильной электроники отмечают, что отсутствие зарядки на ВАЗ 21213 может быть вызвано несколькими причинами. Во-первых, стоит проверить генератор, так как его неисправность является одной из самых распространенных проблем. Износ щеток или обмоток может привести к недостаточной выработке тока. Во-вторых, стоит обратить внимание на ремень генератора: его ослабление или повреждение также может стать причиной отсутствия зарядки.

Кроме того, специалисты рекомендуют проверить аккумулятор. Если он старый или имеет внутренние повреждения, это может привести к плохой зарядке. Не стоит забывать и о проводке: коррозия или повреждения проводов могут нарушить электрическую цепь. Важно также проверить предохранители, так как их перегорание может блокировать подачу тока. В случае возникновения проблем с зарядкой, комплексный подход к диагностике поможет быстро выявить и устранить причину.

Не спешите снимать генератор, если нет зарядки акб на авто, тускло горит лампочка зарядки акб

Постоянно горит сигнальная лампа заряда АКБ.

Данное явление указывает на то, что генератор перестал функционировать должным образом, и в этот момент электропитание бортовой системы осуществляется за счет аккумуляторной батареи. При условии, что аккумулятор полностью заряжен, у вас есть возможность проехать 30-40 км, чтобы добраться до сервиса. Рекомендуется отключить все потребители электроэнергии, взять с собой мультиметр и набор ключей.

• Обрыв ремня.

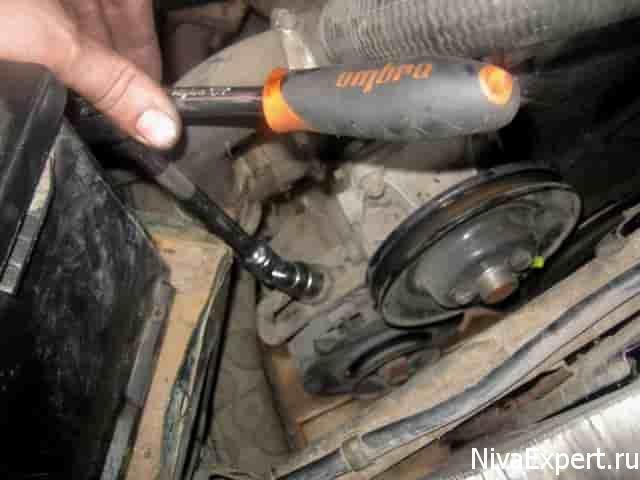

Проверьте наличие ремня на шкивах водяного насоса и генератора. Для его установки вам понадобятся ключи-головки размером 17 или 13, в зависимости от года выпуска автомобиля, а также прочная плоская отвертка.

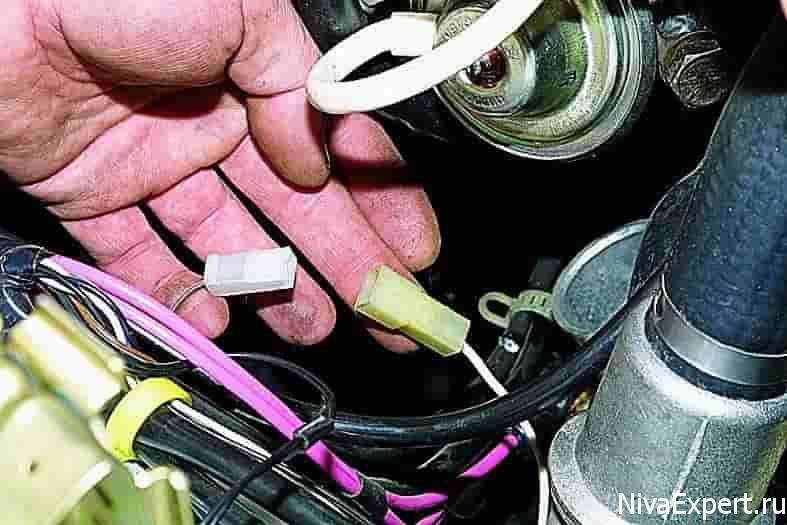

Отсоедините датчик положения коленчатого вала (например, на моделях 21213 и 21214).

Ослабьте гайки, которые крепят натяжную планку, и сдвиньте ее в сторону блока цилиндров.

Установите ремень на его место.

После завершения установки отрегулируйте натяжение, проверяя прогиб ремня при нажатии большим пальцем на участок между шкивами генератора и водяного насоса – он должен составлять 10-15 мм, а между водяным насосом и коленчатым валом – 12-17 мм. Несоблюдение этих рекомендаций может привести к проскальзыванию ремня, что в свою очередь может вызвать его повреждение и разрыв.

Интересные факты

Вот несколько интересных фактов о причинах отсутствия зарядки на ВАЗ 21213:

1. Неисправность генератора: Одной из самых распространенных причин отсутствия зарядки является выход из строя генератора. Это может быть связано с износом щеток, повреждением обмоток или поломкой регулятора напряжения. Проверка генератора и его компонентов — первый шаг в диагностике проблемы.

2. Проблемы с проводкой: Иногда причина отсутствия зарядки кроется в поврежденной или окисленной проводке. Плохие контакты, обрывы проводов или коррозия на соединениях могут привести к тому, что электрический ток не будет поступать от генератора к аккумулятору.

3. Аккумулятор: Не всегда проблема в генераторе. Если аккумулятор старый или имеет внутренние повреждения, он может не принимать заряд. Проверка состояния аккумулятора и его ёмкости — важный этап в поиске причины отсутствия зарядки.

Эти факты подчеркивают важность комплексного подхода к диагностике электрической системы автомобиля.

Отгорание проводов, плохой контакт в цепи.

При размыкании цепи на выводах Б, В и Ш необходимо подтянуть гайки или установить новые клеммы.

Вышел из строя реле зарядки-регулятор напряжения.

Для начальной проверки работоспособности регулятора напряжения (РН) воспользуйтесь мультиметром (вольтметром), который позволяет измерять напряжение непосредственно на клеммах аккумулятора. Нормальным считается значение в пределах 13,85±0,35 В. Если показания отличаются от этого диапазона, необходимо провести диагностику элемента.

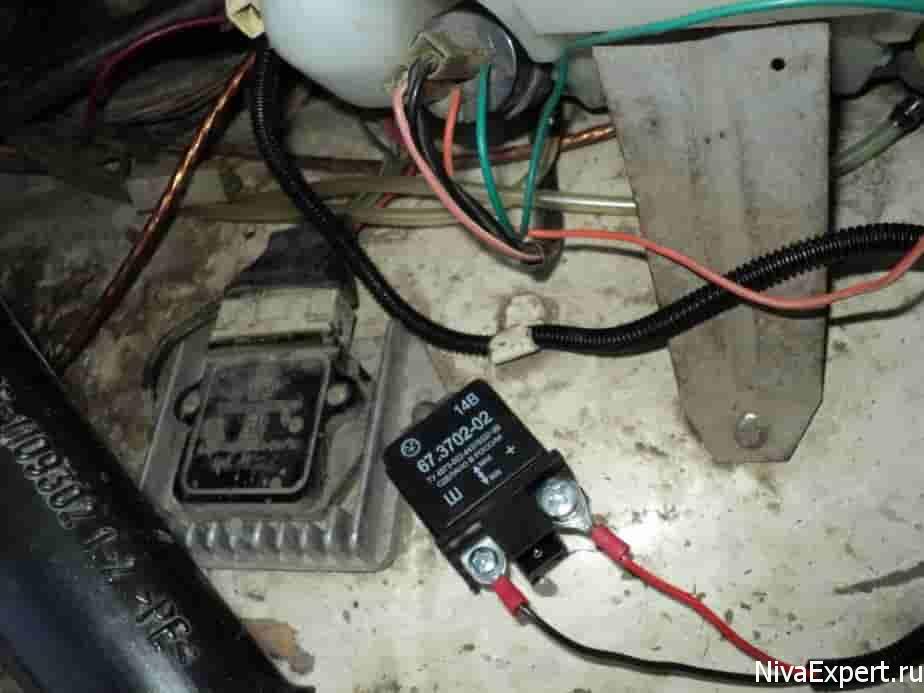

Местоположение реле зарядки у Нивы зависит от года выпуска автомобиля. В моделях с классической компоновкой подкапотного пространства выносное реле можно обнаружить на правом подкрылке. В более современных версиях генераторов реле интегрировано с щеточным узлом.

Регулятор напряжения не подлежит ремонту и заменяется целиком. Для оценки его состояния вам понадобятся источники питания с напряжением 12-14 В, а затем 16-22 В, а также лампа накаливания мощностью 1-3 Вт.

Согласно схеме, последовательно подайте ток на регулятор напряжения. Если при первом тесте лампа загорается, а при втором – не светится, это свидетельствует о том, что РН исправен.

Если происходит обрыв, лампа не будет светиться вовсе, а в случае пробоя – будет гореть постоянно.

Кроме того, слабая зарядка или ее полное отсутствие часто связано с износом щеток (остаточная высота менее 5 мм) и контактных колец генератора. Щетки заменяются вместе с щеткодержателем, а контактные кольца восстанавливаются путем шлифовки, проточки или удаления старых колец и установки новых. Рекомендуется также провести полную чистку узла.

Неисправны диоды или выпрямительный блок

Для проверки состояния указанных компонентов (положительных, отрицательных и дополнительных диодов) вам понадобятся маломощная лампа и аккумуляторная батарея.

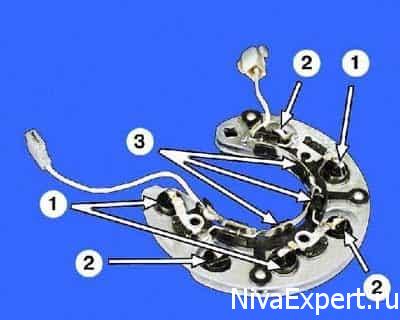

На схеме диоды обозначены следующими цифрами:

1. Положительные
2. Отрицательные
3. Дополнительные

Работоспособность диодов можно проверить, подключив «+» к 30-му выводу генератора (для положительных диодов), к болтам выпрямительного блока (для отрицательных) или к 61-му выводу (для дополнительных). «-» следует подключить к корпусу генератора (для отрицательных) или к любому из болтов выпрямительного блока (для положительных и дополнительных). Если лампа загорается, это указывает на наличие замыкания в диодах, что означает необходимость замены диодного моста.

Обратите внимание на индикаторы на панели приборов. Часто значок может светиться неярко и быть незаметным при ярком освещении.

Видео утечка тока и плохая зарядка в одно время:

https://youtube.com/watch?v=LM-k1L-Jm_0

Не горит лампа зарядки.

Поскольку индикатор на приборной панели является важным элементом в системе возбуждения генератора, отсутствие его свечения при включении зажигания приводит к нарушению его функционирования.

Чтобы выяснить, является ли причиной неисправности сама лампа или проблема кроется в других компонентах (например, реле-регуляторе напряжения или контактной группе замка), можно отсоединить клемму 61 от генератора при включенном зажигании и затем замкнуть провод от панели приборов на кузов автомобиля. Если индикатор загорится, следует проверить исправность обмотки ротора, щеток и соединения «шоколадка».

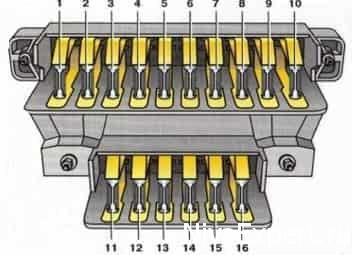

Если же индикатор не загорелся, необходимо проверить работоспособность предохранителя №2 (8А) и самой лампы, заменив их на исправные элементы.

Сигнальная лампа моргает

Моргание индикатора аккумулятора обычно свидетельствует о неполадках в щеточном узле, а также о возможном коротком замыкании на выводах «Ш» и «-» регулятора напряжения. Щетки могут «залипать», не достигая контактных колец ротора на низких и средних оборотах. Как их отремонтировать, вы уже могли узнать из нашей инструкции.

Тем не менее, причина отсутствия зарядки на моделях Нива 2121, 2131, 21214 и 4×4 Урбан не всегда заключается в перечисленных элементах под капотом. В частности, слабая зарядка или ее полное отсутствие могут быть вызваны недостаточно обслуживаемым аккумулятором с низким уровнем электролита или замкнутыми банками, а также не затянутыми и окисленными клеммами, поврежденными или оплавленными проводами. Дополнительные проблемы могут возникнуть из-за накопления грязи, пыли и остатков горюче-смазочных материалов на подвесном оборудовании.

Видео заводим двигатель

Как завести Ниву ВАЗ 2121 заглохла, потерялась зарядка! stalled on the move, lost the charger

Проблемы с генератором: износ или механические повреждения

Генератор является ключевым элементом в системе зарядки автомобиля ВАЗ 21213. Его основная функция заключается в преобразовании механической энергии, получаемой от двигателя, в электрическую, которая затем используется для зарядки аккумулятора и питания электрических систем автомобиля. Однако со временем генератор может столкнуться с различными проблемами, которые могут привести к отсутствию зарядки. Рассмотрим основные причины, связанные с износом и механическими повреждениями генератора.

Первой причиной может быть износ щеток генератора. Щетки, которые контактируют с коллектором, со временем стираются, что приводит к ухудшению электрического контакта. Если щетки изношены до критического состояния, генератор может не вырабатывать необходимое напряжение для зарядки аккумулятора. Рекомендуется периодически проверять состояние щеток и при необходимости заменять их.

Второй важной причиной является повреждение обмоток статора или ротора. Обмотки могут быть повреждены в результате перегрева, короткого замыкания или механических воздействий. Если обмотки имеют повреждения, это может привести к снижению выходного напряжения или полной остановке работы генератора. Для диагностики состояния обмоток необходимо использовать мультиметр и проверять их на наличие коротких замыканий и обрывов.

Третья причина – это неисправность подшипников генератора. Подшипники обеспечивают свободное вращение ротора, и если они изношены или повреждены, это может привести к заклиниванию ротора и, как следствие, к остановке генератора. При появлении посторонних звуков или люфта в генераторе стоит проверить состояние подшипников и при необходимости заменить их.

Также стоит обратить внимание на состояние ремня генератора. Если ремень изношен, ослаблен или поврежден, это может привести к недостаточной передаче мощности от двигателя к генератору, что, в свою очередь, приведет к снижению его производительности. Регулярная проверка натяжения и состояния ремня поможет избежать этой проблемы.

Наконец, стоит упомянуть о возможных механических повреждениях корпуса генератора. Удары или падения могут привести к деформации, что может нарушить работу внутренних компонентов. В таких случаях необходимо провести визуальный осмотр и, при необходимости, заменить поврежденный генератор.

Таким образом, проблемы с генератором ВАЗ 21213 могут быть вызваны различными факторами, включая износ деталей и механические повреждения. Регулярное техническое обслуживание и диагностика помогут выявить и устранить эти проблемы до того, как они приведут к серьезным неисправностям в системе зарядки автомобиля.

Вопрос-ответ

Какие основные причины отсутствия зарядки на ВАЗ 21213?

Основные причины могут включать неисправность генератора, проблемы с ремнем генератора, поврежденные провода или соединения, а также неисправный аккумулятор. Также стоит проверить предохранители и реле, отвечающие за зарядку.

Как проверить работоспособность генератора на ВАЗ 21213?

Для проверки генератора необходимо запустить двигатель и измерить напряжение на клеммах аккумулятора. Оно должно быть в пределах 13,5-14,5 В. Если напряжение ниже, возможно, генератор не вырабатывает заряд или есть проблемы с его подключением.

Что делать, если проблема не в генераторе?

Если генератор исправен, стоит проверить состояние аккумулятора, его клемм и проводов. Также проверьте ремень генератора на наличие износа и правильное натяжение. Если все эти элементы в порядке, возможно, стоит обратиться к специалисту для более глубокой диагностики.

Советы

СОВЕТ №1

Проверьте состояние аккумулятора. Убедитесь, что клеммы надежно закреплены и нет коррозии. Если аккумулятор старый или разряжен, возможно, его стоит заменить или подзарядить.

СОВЕТ №2

Осмотрите генератор. Проверьте, работает ли он должным образом, и нет ли повреждений в проводах. Если генератор не выдает необходимое напряжение, его нужно отремонтировать или заменить.

СОВЕТ №3

Проверьте предохранители и реле зарядки. Иногда проблема может заключаться в перегоревшем предохранителе или неисправном реле, что мешает нормальной работе системы зарядки.

СОВЕТ №4

Обратите внимание на состояние ремня генератора. Если он изношен или ослаблен, это может привести к недостаточной производительности генератора. Убедитесь, что ремень натянут правильно и не имеет трещин.
