Владельцам ВАЗ-2107 предстоит переоборудовать и модернизировать автомобиль на собственный лад, если, конечно, есть желание усовершенствовать «железку» до возможного идеала. Это касается и дворников, которые показывают медленную цикличность движения.

Стеклоочиститель создан для тщательной чистки поверхности лобового стекла, поэтому если он работает неэффективно, заедает и тормозит, дорога впереди в дождь или метель становится трудно просматриваемой.

Функции дворников основаны на поступлении соответствующего питания и бесперебойной работе регулятора. Последняя деталь незаменима в конструкции дворников, поэтому каждому водителю ВАЗ-2107 желательно знать, где находится реле, чтобы устранить неполадки в нем можно было в любое удобное время.

Функции реле стеклоочистителя

Работают дворники на лобовом стекле благодаря электромотору, который подает напряжение 12В. Однако это слишком большая мощность, предполагающая весомую величину постоянного тока. Именно для снижения показателя постоянного тока в электроцепи устанавливают реле формата РС-514, регламентирующее периодичность движения дворников. Машина ВАЗ-2107 оснащена 2 вариантами движения стеклоочистителей – один возможен без перерыва, другой насчитывает паузу в 4 секунды.

Реле дворников на лобовом стекле в ВАЗ-2107, в частности, где находится, интересует многих автолюбителей, иначе починить стеклоочистители в некоторых случаях становится невозможным. Так вот, механизм размещен под торпедой слева с ориентиром на водительское кресло. Крепеж произведен прямо к кузову машины ВАЗ-2107, в качестве надежных фиксаторов выступают 2 винта, находящиеся под обивкой салона. При осмотре реле можно заметить, что к нему подходит проводка, на конце которой присутствует штекер для подключения приспособления.

Разъем, который отвечает за подключение штекера, размещается на панели с приборами около регулятора гидрокорректора фар. Чтобы осуществить ремонтные работы, необходимо достать его снизу. Если сомневаетесь, что выбрали нужный штекер, отключите его и проверьте, работают ли стеклоочистители.

Если рычаг находится в положении 1, но дворник не функционирует, механизм не включен.

https://youtube.com/watch?v=TOE69jgF-tM

Замена трапеции дворников ваз 2107

Реле дворников с регулируемой паузой ВАЗ

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

1. Проверить предохранитель F9 20А в монтажном блоке. 2. Заодно проверяем реле включения стеклоочистителей и стекпоомывателей (установить для проверки заведомо исправное, проверьте, чтобы реле не было установлено другой стороной). Неисправное реле бывает в случае, когда не работает прерывистый режим дворников. 3. Плохой контакт электрической цепи. Вариантов может быть много, например, поплавилась проводка, плохой контакт «масса», плохой контакт в колодке с проводами в моторном отсеке из-за воздействия влаги, неисправный монтажный блок и т.д. Проверяем наличие напряжения на колодки электромотора. 4. Неисправен подрулевый переключатель. 5. Открутились или ослабли гайки на трапеции. Например, гайка, крепящая кривошип к оси редуктора. Проверить трапецию стеклоочистителя, гайки подтянуть. 6. Трапеция стеклоочистителей заклинило. Устранить неисправность, смазать или заменить. 7. Неисправен электромотор или перегорел его предохранитель (отдельный). Проверяем подачей напряжения. В случае необходимости ремонтируем или меняем на новый.

Если не работает омыватель лобового стекла, то проверьте:

1. наличие воды в бачке;
2. состояние трубок стеклоомывателя;
3. реле и предохранитель F9 20А;
4. электродвигатель омывателя.

Замена реле двориников ВАЗ классика

https://youtube.com/watch?v=O12Xn1N2qOU

Из чего состоит реле стеклоочистителей

Реле дворников имеет вид коробочки, окрашенной в черный цвет, к которой подведен провод длиной 15 см. Если приняться за его разборку, внутри можно увидеть электрическую плату, где присутствуют компоненты электроники. Их собирают и подсоединяют друг к другу, учитывая схему, разработанную конструкторами, эта схема как раз поддерживает реле дворников в работоспособном состоянии.
Для лучшего понимания разберем по частям устройство реле стеклоочистителей:

1. Электромагнитная катушка.
2. Микроскопический контроллер формата ХП37.
3. Конденсатор.
4. Резистор.

Есть еще несколько резисторов, но они не так важны, как главный, находящийся около контроллера в правом углу устройства снизу. Плата включает подведенные 4 провода, которые осуществляют передачу сигналов от регулятора дворников ВАЗ-2107.

Проверка и снятие мотора стеклоочистителя ВАЗ-2109

Такой элемент, как мотор, отвечающий за работу стеклоочистителей на автомобиле ВАЗ-2109, выходит из строя не очень часто, но если это все же происходит, его необходимо заменить на новый.

Это не очень сложно сделать, но сама процедура занимает много времени, особенно для тех автомобилистов, которые не имеют надлежащего опыта.

Прежде всего, необходимо обесточить систему. Для этого просто отключите отрицательный вывод на аккумуляторе.

• Установите рычаги стеклоочистителя в вертикальное положение;
• Откручиваем гайки, снимаем их с роликов;
• Снять защитные колпачки;
• Затянуть гайки (с одной стороны), монтажные кронштейны сверху;
• Демонтировать резиновые уплотнительные шайбы;
• В моторном отсеке жгут проводов снят с разъема;
• Выкрутите болты, удерживающие нижнюю часть кронштейна;
• Ролики механизма сняты с отверстий;
• Открутите гайку, которая фиксирует кривошип стеклоочистителя, и снимите ее;
• Снимите болты, удерживающие зубчатый дворник и мотор на месте;
• Отсоедините провода от биметаллического предохранителя и снимите мотор с кронштейна.

Остается только снять стопорное кольцо и регулировочные шайбы с вала редуктора и установите новый двигатель. Собрать в обратном порядке.

Для более комфортной работы рекомендуем переместить вентилятор печи вправо. Без этого стеклоочиститель не может быть удален. Вам также нужно будет снять крышку предохранителя и все реле, которые там есть.

Сам стеклоочиститель также должен быть немного сдвинут влево перед снятием.

Как работает реле дворников

Дворники, установленные на лобовом стекле ВАЗ-2107, функционируют благодаря слаженной работе электромотора, реле, предохранителя, переключателя и питания 12В. После того как на электромагнитную катушку поступает ток при включенном состоянии стеклоочистителей, автоматически подключаются подвижный якорь, затем обмотка и наконец контакты замыкания, размещенные снизу и сверху.

Что происходит дальше:

1. Якорь натягивается до середины, что позволяет разъединить контакты сверху и совместить контакты снизу.
2. В начале катушки есть кронштейн, оснащенный биметаллической панелью, обмотанной тонкой проволокой, которая как раз передает ток.
3. Ток способствует нагреву панели, после чего она размыкает контакты.
4. Через некоторое время панель полностью остывает и занимает прежнее положение.
5. Во время размыкания контактов в катушке уточняется ЭДС.
6. Для пресечения электродвижущей силы в механизм встроен резистор, рассчитанный на 62 кОма.

Схема функционирования реле дворников в ВАЗ-2107 выглядит так:

1. После подачи питания к реле, где контакты замыкаются во время ввода в действие катушки, электрический двигатель получает питание и начинает функционировать.
2. Максимум через 3 секунды панель, сделанная из биметалла, нагревается и выключает поступление питания с мотора ВАЗ-2107.
3. По возвращении щеток стеклоочистителей в обычное положение, панель остывает и снова начинает работу.
4. Основной резистор, разделяющий самонаводящуюся ЭДС, формирует задержку, требуемую для определенной периодичности дворников.

Модернизация стеклоочистителей. Стеклоочиститель-автомат.

В. Ломанович, А. Кузьминский

Стеклоочистители, устанавливаемые на некоторых современных автомобилях, работают в непрерывном режиме. Однако рационально снабдить стеклоочиститель соответствующим автоматическим устройством, обеспечивающим его периодическое включение и отключение по заданной программе. На рис. 1 приведена схема электронного устройствадля автоматического включения стеклоочистителя с заданной периодичностью.

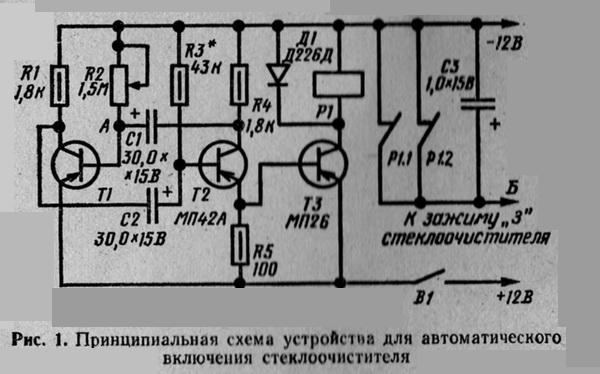

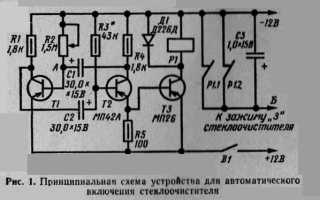

Рис. 1. Принципиальная схема устройств для автоматического включения стеклоочистителя

Мультивибратор на транзисторах Т1 и Т2 генерирует прямоугольные импульсы, которые подаются на базу транзистора Т3, в коллекторную цепь которого включено электромагнитное реле Р1. Длительность импульсов, поступающих па вход транзистора Т3, изменяется в пределах от 1 ДО 30 с в зависимости от положения движка переменного резистора R2, при этом соответственно изменяется и период срабатывания реле Р1. Нормально замкнутые контакты 1Р1 и 2P1 реле P1 включены параллельно и служат для управления двигателем стеклоочистителя.

При подключении электронного автомата к типовому стеклоочистителю нужно отсоединить зажим «3» от шасси с тем, чтобы в дальнейшем контакты 1Р1 и 2Р1 реле Р1 (см. рис. 1) можно было подключить к точке «3» и шасси (общий минус). При этом сохраняется возможность работы стеклоочистителя в обычном (неавтоматическом) режиме.

После подачи напряжения на электронное устройство реле Р1 срабатывает и контакты 1Р1 и 2Р1 разрывают цепь питания электродвигателя стеклоочистителя через 0,3—0,5 с после замыкания тумблера В1. Время, в течение которого электродвигатель выключен, зависит от длительности управляющих импульсов, поступающих на базу транзистора Т3 от мультивибратора (см. рис. 1).

ДВОРНИКИ ВАЗ 2107

Эксплуатация автомобиля происходит в разных климатических и дорожных условиях. Для безопасного и комфортного передвижения водитель должен иметь хорошую видимость дорожной обстановки, т. е. лобовое стекло всегда должно находиться в чистоте. Стеклоочистители (дворники) лобового стекла обеспечивают его механическую очистку от загрязнений и осадков, улучшая видимость и повышая уровень безопасности. Возможные неполадки этого механизма и способы их устранения рассмотрим более детально.

ПРИНЦИП РАБОТЫ

Работа дворников довольно проста и состоит из следующей последовательности действий:

1. Водитель выбирает необходимый режим работы стеклоочистителей подрулевым переключателем.
2. Посредством моторчика весь механизм очистки ветрового стекла приводится в действие.
3. Дворники движутся по стеклу влево и вправо с выбранной скоростью, очищая поверхность.
4. Когда в работе механизма больше нет необходимости, подрулевой переключатель возвращается в исходное положение.

Схема включения дворников и омывателя ветрового стекла ВАЗ 2107: 1 — термобиметаллический предохранитель; 2 — моторедуктор очистителя ветрового стекла; 3 — электродвигатель омывателя ветрового стекла; 4 — монтажный блок; 5 — выключатель омывателя в трёхрычажном переключателе; 6 — переключатель очистителя в трёхрычажном переключателе; 7 — реле очистителя ветрового стекла; 8 — выключатель зажигания;

СОСТАВЛЯЮЩИЕ

Стеклоочиститель ветрового стекла состоит из таких основных элементов:

• механизм рычагов (трапеция);
• электромотор;
• реле;
• щётки.

ТРАПЕЦИЯ

Одним из немаловажных элементов в механизме стеклоочистителя является трапеция. Практически на всех автомобилях эта деталь одинакова, а разница заключается лишь в способах крепления, размерах и форме элементов. Функционирование трапеции состоит в передаче вращательного движения от электродвигателя к дворникам, а также в обеспечении синхронного движения последних для качественной очистки стекла. Трапеция состоит из тяг, корпуса и шарнира.

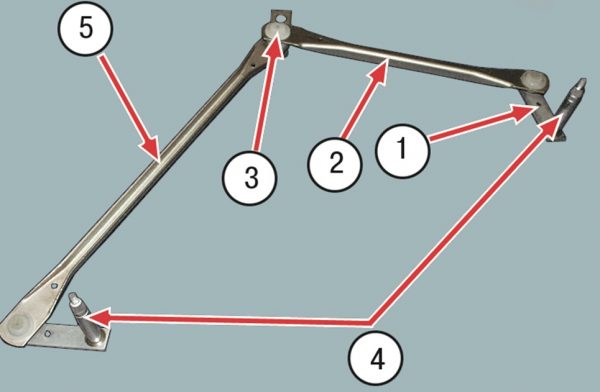

Конструкция трапеции: 1 — кривошип; 2 — короткая тяга; 3 — шарнир тяг; 4 — валики механизма стеклоочистителя; 5 — длинная тяга

МОТОРЧИК

Электродвигатель стеклоочистителей ВАЗовской «семёрке» выполнен единым узлом с редуктором и является одним из основных звеньев рассматриваемого механизма. Моторчик состоит из статора с постоянными магнитами и якоря с удлинённым валом, на конце которого нарезан винт. Назначение этого узла — обеспечивать движение щёток по ветровому стеклу. Устройство считается надёжным и выходит из строя очень редко.

РЕЛЕ ДВОРНИКОВ

На классических «Жигулях» очиститель лобового стекла имеет два режима работы — быстрый и прерывистый с интервалом 4–6 секунд. Именно для обеспечения прерывистой работы предназначено реле-прерыватель РС 514. Включение дворников с задержкой используется во время мелкого дождя, когда слишком частая работа стеклоочистителей не требуется, а при полностью выключенном механизме стекло постепенно покрывается мелкими каплями осадков и нуждается в очистке. В общую проводку изделие подключается посредством четырёхконтактного разъёма. На ВАЗ 2107 реле-прерыватель расположено с водительской стороны на левой боковине под пластиковой обшивкой.

Реле дворников обеспечивает прерывистый режим работы механизма

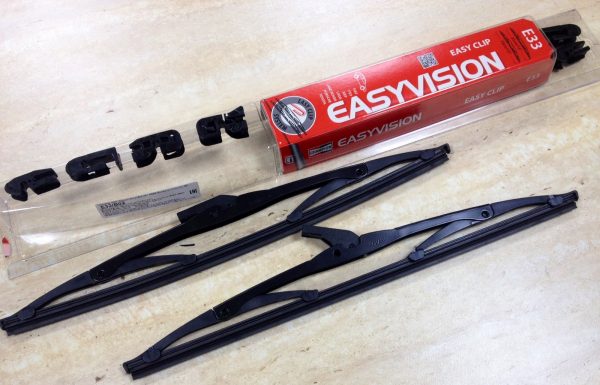

ЩЁТКИ

Практически на всех легковых автомобилях используется две щётки стеклоочистителей ветрового стекла. На «семёрке» с завода устанавливаются элементы длиной 33 см. Поставить можно и более длинные щётки, но на электромотор будет возлагаться большая нагрузка, что приведёт не только к более медленной работе механизма, но и к возможному выходу моторчика из строя.

На ВАЗ 2107 с завода устанавливаются щётки длиной 33 см

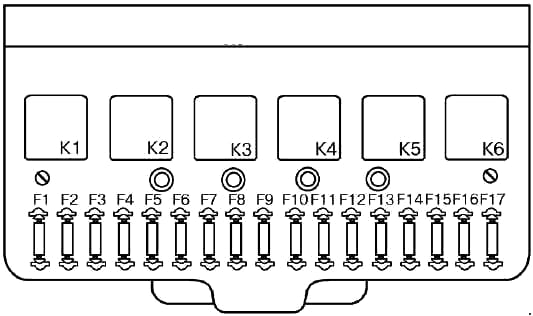

Блок предохранителей и реле

Главный блок с предохранителями и реле находится под капотом и может быть выполнен в 2-х вариантах (старого и нового образца). Актуальная схема будет нанесена на крышку блока.

Схема

Вариант 2

Устанавливался на автомобили ранних годов выпусков, тут предохранители имеют цилиндрический вид.

p, blockquote 7,0,1,0,0 —>

Схема

Описание

Предохранители

Реле

НЕ РАБОТАЕТ ОМЫВАТЕЛЬ ЛОБОВОГО СТЕКЛА

Для удаления загрязнений с лобового стекла совместно со стеклоочистителем задействуется омыватель. Устройство разбрызгивает воду или специальную жидкость. Основными элементам этого механизма являются:

• бачок для жидкости;
• моторчик;
• форсунки;
• соединительные трубки.

Насос омывателя расположен в бачке и подает жидкость по трубкам к форсункам

В процессе эксплуатации автомобиля с омывателем могут возникать различные неполадки, которые приводят к отсутствию его работоспособности:

• выход из строя моторчика;
• перегорание предохранителя;
• перегибания трубок;
• поломка подрулевого переключателя;
• плохой контакт по цепи питания.

ПРОВЕРКА МОТОРЧИКА

Отсутствие работоспособности насоса омывателя легко проверить. Для этого достаточно открыть капот и потянуть на себя рычаг подрулевого переключателя, отвечающего за функцию подачи жидкости на ветровое стекло. В этот момент работа моторчика будет отчётливо слышна. Если же этого не происходит, то неисправность может быть вызвана как в самом насосе, так и в предохранителе либо другой части электрической цепи. Чтобы убедиться, что неполадка кроется именно в моторчике, щупами мультиметра замеряем напряжение при включении омывателя. Если напряжение есть, а насос не работает, то нужно позаботиться о его замене.

ВИДЕО: ПРОВЕРКА МОТОРЧИКА ДВОРНИКОВ НА «КЛАССИКЕ»

ФОРСУНКИ

Если моторчик работает, а жидкость через форсунки не подаётся, то проблему выявить будет несложно, поскольку причин такого явления всего несколько:

• засор штуцеров форсунок;
• соскочила подающая трубка;
• перегибание трубки.

Определить неисправность можно при осмотре трубок от моторчика к форсункам. Если участков с перегибами нет и трубка не слетела, то причина кроется в засоре распылителей, которые можно прочистить швейной иглой и продуть компрессором.

Если моторчик и трубки омывателя находятся в исправном состоянии, то стоит прочистить форсунки при помощи иглы и компрессора

ПРЕДОХРАНИТЕЛЬ И МОНТАЖНЫЙ БЛОК

Целостность предохранителя проверяют таким же образом, как и для стеклоочистителей. За работу омывателя отвечает тот же защитный элемент, что и для дворников. Кроме предохранителя иногда перегорает дорожка в монтажном блоке, по которой подаётся питание на омыватель. В этом случае нужно разобрать блок предохранителей и восстановить токопроводящий элемент посредством пайки, предварительно зачистив дорожку от лака.

Иногда в монтажном блоке происходит перегорание дорожки, которую можно восстановить посредством пайки

ПОДРУЛЕВОЙ ПЕРЕКЛЮЧАТЕЛЬ

К проверке подрулевого переключателя на ВАЗ 2107 стоит приступать в том случае, если предохранитель, моторчик и вся электрическая цепь, по которой подаётся напряжение к насосу, находится в исправном состоянии. Проводка в этом случае не должна иметь обрывов, оплавленной изоляции и других видимых повреждений. Чтобы проверить подрулевой переключатель будет достаточно только мультиметра. Отключив разъёмы от рассматриваемого устройства, соединяем щупы прибора в режиме прозвонки с двухконтактной колодкой. Если переключатель исправен, то в режиме включения омывателя прибор покажет нулевое сопротивление. В противном случае механизм придётся заменить.

ВИДЕО: ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ РЕЖИМОВ РАБОТЫ СТЕКЛООЧИСТИТЕЛЯ

Осуществляем ремонт устройства

В ВАЗ-2107 переключатели находятся под рулем автомобиля. При подозрении на неисправность первым делом необходимо выяснить причину, по которой не работает та или иная функция.

Ремонтируем переключатель

Снимаем подрулевой переключатель на семерке. Сняв первое кольцо, затем рычаг фар, стопов и дворников мы добираемся до механизма при помощи которого автоматически отключаются повороты. Вынимаем его и здесь кроется причина всех бед: между язычками находится пружинка, которая обламывается и не разводит язычки в разные стороны. Необходимо провести замену пружины, можно использовать обычную пружинку из шариковой ручки. Далее начинаем сбор всех колец и рычагов в обратной последовательности. После окончания работы проверяем как работают рычаги и механизм отщелкивания поворотов. Для этого соединяем колодки и накладываем клеммы на аккумулятор, если все функции работают, то мы справились с ремонтом.

Также причина неисправности переключателя поворотов может быть в загрязнении или окислении контактов. Очистить грязные или окислившиеся контакты можно, для этого необходимо немного отогнуть «просевшие» пружинки и остальные доступные детали. Как правило, после проведения таких очистительных манипуляций удается восстановить работоспособность переключателя.

ДВОРНИКИ НА ФАРЫ

Некоторые владельцы «семёрок» для удобства пользования головным светом устанавливают дворники на фары. С помощью этих элементов отпадает необходимость постоянной очистки оптики от грязи вручную, что особенно актуально в дождливую погоду. Для внедрения механизма потребуется следующий перечень:

• двигатели фароочистителей 2 шт. (левый и правый);
• две переходные планки;
• поводки щёток;
• щётки;
• бачок омывателя с двумя насосами;
• пятиконтактное реле;
• проводка с колодками;
• электроклапан от «восьмёрки»;
• тройник и трубка омывателя около 2 м.

Что касается самих щёток, то их можно установить как от ВАЗ 2107, так и от ВАЗ 2105.

Основными элементами для оснащения фар дворниками являются моторчики, поводки, щётки, бачок с насосами, электроклапан, реле и проводка
