В статье рассмотрим расположение датчика скорости на автомобиле ВАЗ 2110 и его роль в системе управления. Знание о местоположении этого элемента поможет владельцам в диагностике неисправностей и проведении самостоятельного ремонта. Правильная работа датчика скорости важна для точности спидометра и функционирования других систем автомобиля, что делает эту информацию полезной для автовладельцев.

Датчик скорости 2110, 2111, 2112, как проверить и заменить датчик скорости своими руками

Каждый автомобиль, который существует в нашем мире, обязательно оснащен специальной системой для измерения скорости и передачи этих данных на электронный блок управления (ЭБУ). В карбюраторных моделях применяется механическая система спидометра, основанная на тросе, что делает использование датчика скорости ненужным. Поэтому на автомобилях ВАЗ 2110, 2111 и 2112 датчик устанавливается только на инжекторные версии, так как здесь используется электронная система, отвечающая за управление работой двигателя. Процесс замены датчика скорости может показаться трудоемким, но на самом деле он не так сложен. Об этом мы расскажем подробнее в следующей части статьи.

Эксперты отмечают, что датчик скорости на ВАЗ 2110 располагается на трансмиссии, в области, где соединяются коробка передач и приводной вал. Это устройство отвечает за передачу информации о скорости автомобиля на приборную панель, что позволяет водителю контролировать текущую скорость движения. В случае неисправности датчика, владельцы автомобилей могут столкнуться с проблемами, такими как неправильные показания спидометра или его полное отсутствие. Специалисты рекомендуют регулярно проверять состояние датчика, так как его замена может существенно улучшить работу системы. Также важно учитывать, что неправильная установка или использование неоригинальных запчастей может привести к дополнительным проблемам в работе автомобиля.

Замена датчика скорости на ВАЗ 2110, 2111 и 2112 своими руками

Где находится датчик скорости и зачем он нужен

Назначение этого устройства заключается в установлении угла опережения зажигания, контроле качества топливной смеси и обеспечении корректной подачи топлива. Датчик собирает для инжекторного двигателя множество данных, таких как обороты двигателя, уровень детонации, скорость автомобиля и прочее, и передает цифровые сигналы на электронный блок управления. В свою очередь, этот блок анализирует полученные данные и вносит необходимые изменения в работу инжектора. Обычно датчик скорости располагается под капотом, в моторном отсеке, рядом с выпускным коллектором.

Интересные факты

Вот несколько интересных фактов о датчике скорости на ВАЗ 2110:

1. Расположение датчика: Датчик скорости на ВАЗ 2110 расположен на трансмиссии, в районе привода спидометра. Он фиксируется на корпусе коробки передач и отвечает за передачу информации о скорости автомобиля на приборную панель.

2. Тип датчика: На ВАЗ 2110 используется индуктивный датчик скорости, который работает на основе изменения магнитного поля. Он генерирует электрический сигнал, пропорциональный скорости вращения колеса, что позволяет точно определять скорость движения автомобиля.

3. Проблемы с датчиком: Одной из распространенных проблем с датчиком скорости является его загрязнение или выход из строя, что может привести к неправильным показаниям спидометра. Регулярная проверка и чистка датчика могут помочь избежать таких проблем и обеспечить точность измерений.

ПРОВЕРКА ДАТЧИКА СКОРОСТИ/СПИДОМЕТРА ВАЗ 2110 11 12

Признаки неисправности датчика скорости

Если одометр перестал функционировать, а спидометр показывает неверные данные о скорости и пробеге или работает с перебоями, это может указывать на проблемы с датчиком скорости или его приводом. Также стоит обратить внимание на возможные неисправности в электрической цепи, неправильную распиновку или проблемы с разъемом. Кроме того, если автомобиль глохнет на холостом ходу, это также может свидетельствовать о неисправности датчика скорости, хотя причин для этого может быть множество. Важно отметить, что если спидометр демонстрирует явно неверные показания, а на приборной панели загорается индикатор «CHECK ENGINE», это однозначно указывает на поломку датчика скорости.

Диагностика датчика скорости

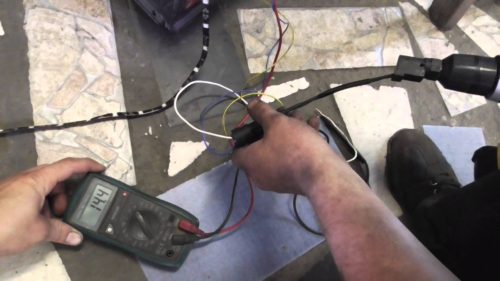

Первый метод проверки датчика скорости:

• Сначала снимаем датчик с места установки.
• Устанавливаем, какая из клемм отвечает за определенные функции (датчик скорости имеет три клеммы — для импульсного сигнала, питания и заземления).

• Подключаем клемму, отвечающую за импульсный сигнал, к одному из контактов вольтметра, а второй контакт заземляем на металлической части двигателя или кузова автомобиля.

• При вращении датчика скорости (для этого можно использовать кусок трубки, надетый на ось датчика) вольтметр должен показывать увеличение напряжения.

Второй метод проверки датчика скорости:

• Поднимите автомобиль с помощью домкрата так, чтобы одно из колес не касалось земли.

• Подключаем вольтметр к датчику так же, как описано в первом методе.

• Поворачиваем поднятое колесо и наблюдаем за изменениями напряжения.

Важно отметить, что указанные способы диагностики подходят только для датчиков скорости, использующих эффект Холла в своей работе.

Контроллер датчика, как приобрести новый контроллер, на что необходимо обращать внимание при покупке

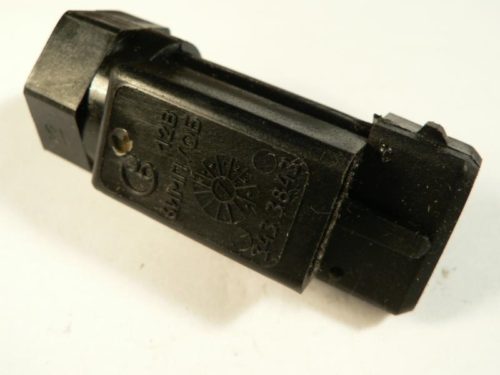

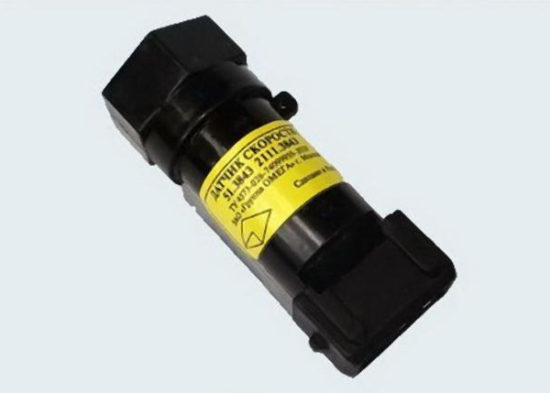

При выборе нового датчика скорости стоит обратить внимание на несколько ключевых аспектов. Рекомендуется, чтобы разъемы внутри колодки были помечены символами «-«, «А», «+», а не стандартными цифрами «1», «2», «3». Хотя это не критично, такая маркировка значительно упростит и ускорит процесс распиновки, а также поможет избежать ошибок.

Также важно выбирать устройство с металлическим штоком, так как он будет служить значительно дольше, чем пластиковый, который может выйти из строя уже через полгода. Не забудьте проверить, есть ли у штока шайба, как он вращается и нет ли у него люфта.

Инструменты, приборы и расходные материалы

Ключи на «21» и «22».
Трансмиссионное масло.
Новый контроллер.

Подготовительные работы, как добраться до контроллера и заменить его на новый

• Начинаем с обесточивания автомобиля, отсоединив минусовой провод от аккумулятора.

• Далее отключаем разъем проводов от датчика скорости. Не забудьте запомнить, как именно они подключены.

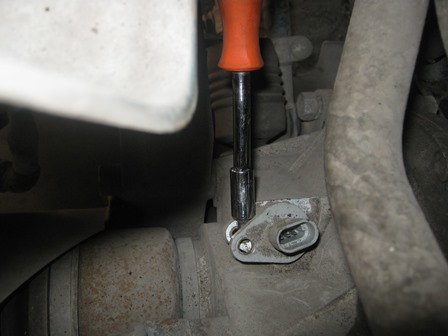

• Откручиваем датчик вручную. Если это не удается, используйте ключ на «21» или «22» (в зависимости от конструкции могут быть различия).

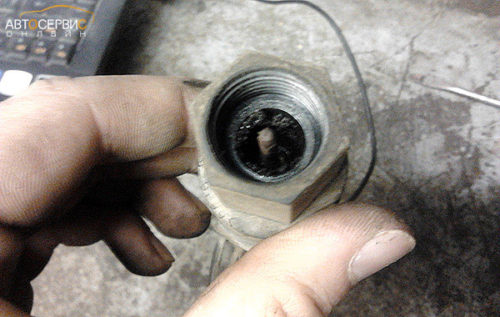

• Также стоит проверить состояние привода. После снятия датчика откручиваем гайку, которая фиксирует привод к коробке передач. Будьте предельно осторожны, чтобы не уронить шток в коробку, так как в этом случае придется разбирать и ее. У нового привода имеется резиновое кольцо, которое перед установкой следует смазать трансмиссионным маслом.

• Устанавливаем все в обратном порядке.

Распиновка проводки, на что обращать особое внимание используя в работе мультиметр

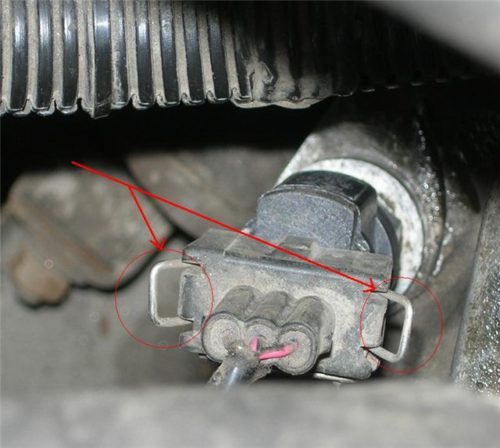

Обратите внимание на распиновку внутри разъема. С включенным зажиганием с помощью мультиметра можно определить, какой провод подключен к какому контакту. Если вы подключили провод к контакту «плюс», а мультиметр показывает «минус», необходимо срочно изменить полярность. Поэтому рекомендуется использовать разъем с соответствующими маркировками. Если такого нет, можно воспользоваться и обычным. В этом случае распиновка выглядит следующим образом: 1 — это «+», 2 — это «выход сигнала», а 3 — это «-».

Советы профи

На заключительном этапе обязательно проверьте привод и функционирование автомобиля в целом, как при поднятых колесах, так и во время его движения.

Замена датчика скорости (неисправность спидометра, провалы в тяге).

Частые ошибки при замене датчика скорости и как их избежать

При замене датчика скорости на ВАЗ 2110 многие автолюбители сталкиваются с различными проблемами, которые могут привести к неправильной работе автомобиля или даже его поломке. Чтобы избежать этих ошибок, важно знать основные моменты, на которые стоит обратить внимание в процессе замены.

Во-первых, перед началом работы необходимо убедиться, что у вас есть все необходимые инструменты и запасные части. Для замены датчика скорости вам понадобятся: ключи, отвертки, возможно, специальный съемник, а также новый датчик, соответствующий модели вашего автомобиля. Использование неоригинальных или неподходящих деталей может привести к неправильной работе системы.

Во-вторых, важно правильно диагностировать неисправность. Прежде чем приступать к замене датчика, рекомендуется проверить его работоспособность с помощью мультиметра или диагностического оборудования. Иногда проблема может заключаться не в самом датчике, а в проводке или других элементах системы.

Третьим важным моментом является правильная установка нового датчика. Убедитесь, что вы точно следуете инструкции по установке, так как неправильное положение датчика может привести к его быстрому выходу из строя. При установке также стоит обратить внимание на состояние уплотнительных колец и соединений, чтобы избежать утечек и попадания грязи.

Не менее важным аспектом является правильная настройка и калибровка датчика после его установки. Некоторые модели требуют дополнительной настройки для корректной работы. Если вы не уверены в своих силах, лучше обратиться к специалистам, чтобы избежать дальнейших проблем.

Наконец, после завершения замены датчика скорости рекомендуется провести тест-драйв автомобиля. Это поможет убедиться в том, что новый датчик работает корректно и все системы автомобиля функционируют в нормальном режиме. Если вы заметили какие-либо аномалии, не откладывайте диагностику на потом.

Следуя этим рекомендациям, вы сможете избежать распространенных ошибок при замене датчика скорости на ВАЗ 2110 и обеспечить надежную работу вашего автомобиля.

Вопрос-ответ

Где находится датчик скорости на ВАЗ 2110?

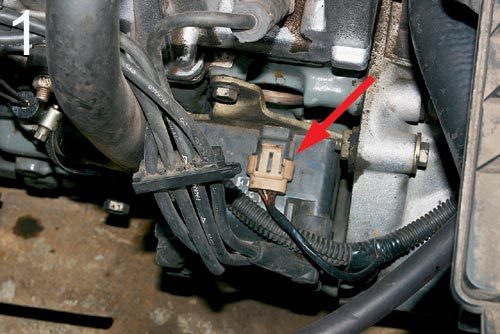

На ВАЗ 2110 датчик скорости стоит на коробке передач. Он в верхней части, на картере дифференциала, ближе к правому приводу. Открываете капот и ищите небольшой цилиндр с проводами. На 8-клапанных машинах до него добраться проще, а на 16-клапанных может понадобиться снять воздуховод или пластиковую защиту.

Как понять, что вышел из строя датчик скорости ВАЗ 2110?

Чтобы понять, что датчик скорости ВАЗ 2110 вышел из строя, обратите внимание на следующие признаки: отсутствие показаний на спидометре, его постоянное значение (например, 0 км/ч), а также возможные ошибки в работе системы ABS или других электронных систем автомобиля. Также можно проверить датчик с помощью мультиметра, измерив его сопротивление или напряжение при вращении колеса.

Какой датчик отвечает за спидометр на ВАЗ 2110?

Датчики скорости ДСА для автомобилей ВАЗ 2110, 2111, 2112. Одним из таких важных элементов является датчик скорости (ДСА), который отвечает за передачу информации о текущей скорости движения автомобиля на электронный блок управления.

Как ведёт себя машина при неисправном датчике скорости?

В случае неисправности датчика скорости блок управления не будет получать сигнал, отвечающий реальной скорости автомобиля. Топливо будет подаваться равномерно вне зависимости от того, как сильно водитель вжимает педаль газа.

Советы

СОВЕТ №1

Перед началом поиска датчика скорости на ВАЗ 2110, ознакомьтесь с руководством по эксплуатации вашего автомобиля. В нем часто содержится информация о расположении различных компонентов, включая датчик скорости.

СОВЕТ №2

Датчик скорости на ВАЗ 2110 обычно находится на трансмиссии. Для его поиска вам может понадобиться поднять автомобиль на подъемнике или использовать домкрат, чтобы получить доступ к нижней части автомобиля.

СОВЕТ №3

При работе с датчиком скорости, обязательно отключите аккумулятор, чтобы избежать короткого замыкания или повреждения электроники. Также рекомендуется иметь под рукой необходимые инструменты, такие как ключи и отвертки, для удобства замены.

СОВЕТ №4

Если вы не уверены в своих силах или не имеете опыта работы с автомобилями, лучше обратиться к профессиональному механику. Это поможет избежать возможных ошибок и повреждений автомобиля.
