Принцип действия и функции прибора

Конструкция и принцип работы измерителя температуры мало изменились с момента его первого применения на авто. За счет современных материалов, используемых при изготовлении датчика, он уменьшился в размерах, а точность показаний выросла. Прибор представляет собой термический переменный резистор, заключенный внутрь металлического корпуса с резьбовым наконечником. При нагреве термоэлемент снижает сопротивление электрической цепи, что позволяет электронному блоку управления (иначе – контроллеру, ЭБУ) определять температуру охлаждающей жидкости.

От работы температурного датчика зависят следующие функции:

1. Традиционно от сигналов измерителя функционирует указатель температуры охлаждающей жидкости.
2. Своевременное включение вентиляторов принудительного охлаждения двигателя при достижении антифризом установленного порога температуры (около 100 °С).
3. Обогащение топливовоздушной смеси и повышение оборотов холостого хода на непрогретом моторе.
4. Во время езды контроллер собирает показания всех датчиков и на этой основе формирует соотношение топлива и воздуха в смеси. Измеритель температуры также участвует в этом процессе.

Конструкцией современного авто может предусматриваться установка нескольких измерителей нагрева, отвечающих за определенные функции. Их расположение бывает разным:

• на верхнем патрубке, ведущем от блока цилиндров к радиатору;
• в корпусе термостата;
• в головке цилиндров;
• непосредственно в радиаторе.

Отличить термоэлементы от других типов датчиков несложно. Все приборы, встроенные в систему охлаждения двигателя и соединенные проводами с контроллером, предназначены для замеров температуры. Единственный момент: когда вы станете искать местонахождение температурного измерителя с целью проверки, не перепутайте прибор с датчиком детонации, встроенным прямо в блок цилиндров. Когда на машине стоит несколько термических элементов, их функции обычно распределяются так:

• измеритель, встроенный в патрубок, участвует в приготовлении топливной смеси для двигателя;
• прибор, стоящий в радиаторе, обеспечивает включение охлаждающего вентилятора (или двух);
• датчик в головке цилиндров отвечает за указатель температуры охлаждающей жидкости.

На большинстве автомобилей низшей и средней ценовой категории применяется один температурный датчик, выполняющий все функции одновременно. Обычно он стоит на корпусе термостата либо на верхнем патрубке радиатора.

Датчик положения коленчатого вала ДПКВ

Замена датчика положения коленвала на ВАЗ 2110, Калине, Гранте, Приоре, 2112 и 2114

Признаки неисправности и расположение датчика коленвала

Сенсор температуры охлаждающей жидкости

датчик охлаждающей жидкости
Датчик располагается на головке блока цилиндров, когда он неисправен, на приборной панели загорается лампочка. Неисправность указывает на перегрев охлаждающей жидкости. От исправной работы сенсора зависит многое: запуск автомобиля, расход топлива, образование смеси. Прибор запускает процесс принудительного охлаждения двигателя в автомобиле.

Элемент имеет небольшие размеры и непосредственно контактирует с охлаждающей жидкостью. Все данные от сенсора поступают в электронный блок управления двигателем. Это важная информация, которая учитывается при подготовке смеси, регулировании угла зажигания и других процессах. Информация также отображается на приборной панели водителя. Это позволяет вовремя заметить перегрев двигателя и другие проблемы.

Датчик массового расхода воздуха: устройство, особенности

Датчик температуры двигателя — что это, как выглядит

Датчик температуры охлаждающей жидкости (ДТОЖ). Проверка

Зачем нужен датчик температуры охлаждающей жидкости?

В зависимости от того, как изменяется температура жидкости, ЭБУ регулирует работу системы топливопитания, а также некоторых других элементов, в частности, охлаждающих вентиляторов. Тем самым подготавливается наиболее оптимальное соотношение топливной смеси. При отказе датчика ЭБУ неверно воспринимает исходимые от него показания, поэтому могут возникнуть проблемы с нормальной работой двигателя. Эксплуатировать машину с неисправным ДТОЖ не рекомендуется.

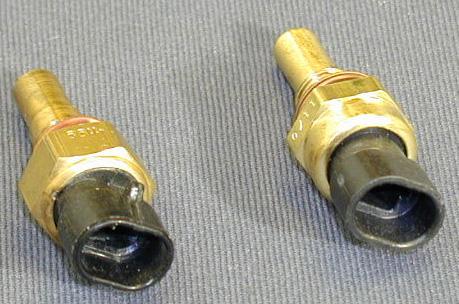

Вот так выглядит датчик температуры охлаждающей жидкости(ДТОЖ)

Дроссельной заслонки

Устройство представляет собой шаговый двигатель с чувствительным элементом, который фиксирует положение дросселя в каждый конкретный момент при передвижении автомобиля.

При поломках датчика двигатель утрачивает чувствительность к педали газа. Появляются резкие скачки оборотов, нестабильная работа на холостом ходу.

В зависимости от нагрева силового агрегата, заслонка открывается, увеличивая обороты коленчатого вала. Проверить работоспособность датчика можно по сопротивлению между выводами.

Замена датчика температуры охлаждающей жидкости (ДТОЖ) ВАЗ 2115

Предназначение устройства

ДТОЖ нельзя путать с контроллером уровня антифриза. Если первый предназначен для выявления температуры силового агрегата, то второй применяется для контроля объема расходного материала — хладагента. По показаниям ДТОЖ блок управления выявляет температурные изменения и передает данные на бортовой компьютер о том, в каком состоянии работает мотор. С помощью контроллера определяется прогрев двигателя, его перегрев, а также оптимальная температура функционирующего ДВС. Импульсы, передающиеся на управляющий модуль, определяют функциональность управляющей системы ДВС в целом.

Температура двигателя определяет такие нюансы:

• расход горючего на 100 км;
• объем и качество газов;
• возгорание топливовоздушной смеси;
• оптимальная работа коробки передач.

Все эти факторы контролируются управляющим устройством, который по полученной информации определяет оптимальный режим функционирования двигателя. Поэтому работоспособность датчика температуры важна для транспортного средства. Если устройство неисправно и подает неверные импульсы на управляющий модуль, это может привести к проблемам.

Как ДТОЖ влияет на работу ДВС?

По параметрам, подающимся на управляющее устройство, модуль осуществляет такие функции:

1. Обогащение топливовоздушной смеси или ее обеднение. Если контроллер определяет слишком низкую температуру, то он начнет увеличивать продолжительность сигнала, поступающего на форсунки, что способствует обогащению топливной смеси. В соответствии с нормализацией температурного режима горючее постепенно обедняется, что предотвращает возможный перерасход бензина и снижает объем выхлопных газов. При поломке датчик может регулярно понижать температуру в двигателе, что приведет к загрязнению горючего и его увеличенному расходу.
2. Блок управления выставляет зажигание. Оно может быть ранним либо поздним. Если температура увеличивается, то управляющий модуль регулирует угол опережения зажигания для снижения токсичности выхлопных газов.
3. Благодаря ДТОЖ выполняется правильная рециркуляция газов в ходе прогрева. Рециркуляционный клапан при прогреве силового агрегата плотно закрывается. Если двигатель машины еще холодный, то рециркуляция станет причиной колебания холостого хода и произвольной остановки мотора.
4. С помощью ДТОЖ блок управления выполняет продувку системы фильтрации, которая улавливает пары топлива. Чтобы достигнуть лучшей управляемости машиной, угольный фильтрующий элемент не продувается до момента, пока двигатель полностью не прогреется.
5. Блокировка гидротрансформатора коробки передач при прогреве ДВС. Управляющий модуль не должен ограничивать работу устройства до момента прогрева машины.
6. ЭБУ контролирует функционирование вентилятора охлаждения агрегата. По показаниям температурного контроллера модуль осуществляет активацию и отключение вентилирующего устройства для правильного подбора температуры агрегата. Если ДТОЖ будет подавать некорректные импульсы, есть вероятность перегрева мотора.

Рекомендуем: 14 лучших производителей свечей зажигания

Причины возникновения неисправностей

Поломка ДТОЖ достаточно редко беспокоит автолюбителей вследствие своей простой конструкции. Но причин выхода из строя всё же достаточно. Использование некачественного антифриза и моторного масла приводит к разрушению поверхности ДТОЖ. Чувствительный элемент датчика может покрываться осадком в виде кристаллов. Причина может крыться и в производственном браке. Не стоит покупать ДТОЖ на барахолках и различных дешёвых рынках автозапчастей. ДТОЖ, купленный на таком рынке, зачастую не будет отвечать заявленным параметрам и малейшие повреждения приведут к выходу датчика из строя. Утечка антифриза может привести к износу прокладки. Скачок напряжения в бортэлектросети и коррозия контактов также могут быть причиной выхода из строя датчика.

Кислородное устройство, лямбда-зонд

Основная задача этого прибора это фиксация объема кислорода в составе выхлопных газов. Чаще всего устройство устанавливается рядом с катализатором выхлопной трубы. Информация с этого устройства подается в ЭБУ для обработки. В результате корректируется состав воздушно-топливной смеси.

Здесь прослеживается очень простая зависимость. Чем больше кислорода содержит выхлоп – тем более бедное топливо. Это устройство является достаточно надежным. При его выходе из строя повышается расход бензина.

Виды неисправностей датчика и как их устранить

Благодаря тому, что конструкция датчика проста, он считается надежным. Чем проще конструкция, тем выше надежность. У датчика может быть проблема с градуировкой. В этом случае значение сопротивления будет меняться как попало и на ЭБУ будет передаваться неверная информация.

Основная и главная поломка или неисправность температурного датчика охлаждающей жидкости в том, что он не включает вентилятор при достижения температуры включения.

Неисправность может быть вызвана окислением штекера проводки или поломки дополнительного датчика, отвечающего за работу вентилятора.

Неисправности ДТОЖ:

• без причины падают обороты двигателя;
• долго нагревается мотор;
• двигатель часто перегревается;
• повышенный расход топлива;
• ухудшение управляемости автомобилем;
• из глушителя выходит черны дым;
• нет стабильности в работе ДВС.

Бывают также, стуки в двигателе — детонация. На старых авто устанавливался контроллер. При достижении стрелки контроллера за пределы критической зоны, требуется немедленная остановка транспорта. Это может быть связано с поломкой ДТОЖ.

А в современных автомобилях, бортовой компьютер подскажет, что мотор перегрелся и требуется остановиться. Кстати, если тосол, антифриз или вода закипела, нельзя выключать двигатель. Надо остановиться и дать поработать на холостом ходу. Когда температура немного спадет, заглушить двигатель.

Датчик настенный 90 градусов

Самый распространённый датчик движения, чаще всего встречается. Сзади у него кронштейн, им датчик крепится к стене или потолку (если кронштейн развернуть вверх креплением). Кронштейн позволяет крутить датчик вправо-влево и вверх-вниз.

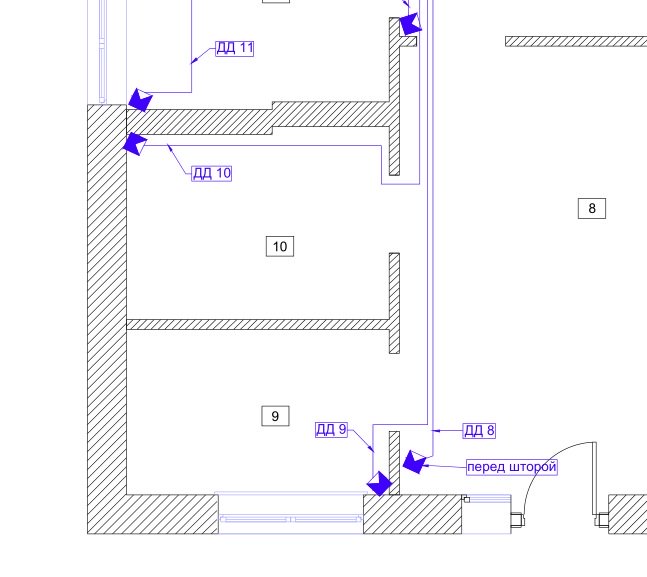

Обычно у датчика угол обнаружения 90 градусов, то есть, если его установить в углу помещения (где он обычно и ставится), он контролирует помещение полностью. Дальность обнаружения от 7 до 10 метров. По типу датчик может быть инфракрасный (самый недорогой), бывают также ультразвуковые и комбинированные. При выборе места для датчика главное ориентироваться на то, чтобы датчик не был закрыт мебелью или шторой.

Есть важный момент — если на датчик попадают прямые солнечные лучи через окно, он может дать ложную сработку. Поэтому датчики обычно размещаются не напротив окна, а на той же стене, где окно. Но если прямое солнце на датчик попадать не будет (всегда закрыта штора или окно закрыто от солнца), то можно как угодно размещать.

Если у окна будет штора, то датчик сдвигается от стены так, чтобы штора свободно двигалась мимо него. Надо понимать, что при закрытой шторе, белый датчик на её фоне может некрасиво выделяться.

На датчике всегда есть светодиодный индикатор, который горит при сработке датчика, но его можно отключить, убрав внутри датчика перемычку либо вовсе откусив диод с платы датчика.

Датчик можно покрасить краской в любой цвет, кроме линзы, она должна оставаться чистой, разумеется.

Датчики движения всегда имеют какой-то «иммунитет от животных». Обычно пишут про животных массой до 5 кг, есть модели с иммунитетом от животных до 27 кг. Если почитать инструкцию к датчику, видим, что иммунитет — это не какая-то интеллектуальная функция анализа объекта, а просто уменьшенная чувствительность и корректировка положения чувствительного элемента под линзой так, чтобы датчик не видел зону ближе к полу. Если мелкое животное окажется прямо перед датчиком (птица, например), то он, конечно, сработает.

Чувствительность датчика движения для систем охранной сигнализации не очень велика, на мелкие движения они не реагируют. Теоретически, мимо датчика даже можно очень медленно и осторожно пройти так, что он не среагирует (это сложно, на самом деле). Но если перейти на специализированные «датчики присутствия» или более дорогие датчики движения, то у них будет не один чувствительный элемент, а 4 и больше, что увеличит чувствительность датчика.

Но никакой датчик не сможет видеть в помещении неподвижного человека! Датчик может иметь большую задержку выключения или быть очень чувствительным, но неподвижного человека он не увидит.

Датчики движения такого типа стоят от 500 рублей до нескольких тысяч рублей, при этом с ростом стоимости никакие качественные характеристики у них не увеличиваются, кроме, разве что, добавления ультразвукового сенсора, что, надо сказать, тоже не много даёт, особенно в жилом помещении (ультразвук не очень полезен, особенно для животных).

Устройство системы охлаждения на ВАЗ-2114

Местоположение датчика температуры охлаждающей жидкости

Прежде чем приступить непосредственно к процессу замены, необходимо понимать саму конструкцию системы охлаждения и месторасположения датчика в основном силовом агрегате:

Здесь всё устроено тривиально

1 – элемент в виде пробки для бака расширения; 2 – бак для расширения; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.

Процесс замены датчика (ДТОЖ)

Как говорилось раннее, процесс замены слишком прост и займет всего минут 10-15.

Поэтому, как показывает практика, автомобилисты проводят операцию своими руками. Итак, разберем, последовательность действий направленных на замену датчика охлаждающей жидкости:

1. Снимаем клемму с АКБ.

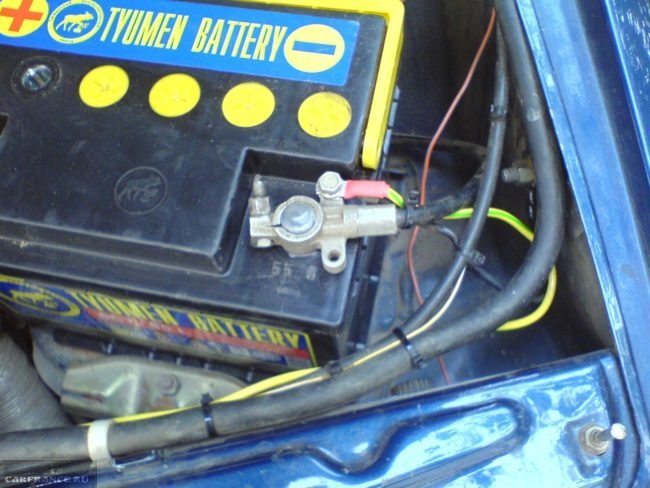

   Проводим демонтаж клеммы АКБ

2. Откручиваем и демонтируем воздушный фильтр. Это нужно для того, чтобы обеспечить максимальный доступ к датчику.

   Для того чтобы добраться до датчика необходимо снять воздушный фильтр

3. Отсоединяем провода, которые питают элемент.
   Отключаем колодку проводов питания датчика

   Датчик температуры охлаждающей жидкости с демонтированной фишкой

4. При помощи ключа на 19, проводим демонтаж изделия.
   Демонтаж ДТОЖ

   Ключом на 19 выкручиваем датчик

5. Сборка проходит в обратном порядке.

Рекомендуем: Заправка автомобильного кондиционера своими руками

Выбор изделия

К выбору изделия стоит подойти тщательно, поскольку от его качества напрямую будет зависеть срок эксплуатации, а также режимы работы двигателя. Итак, рассмотрим все варианты покупки датчика температуры охлаждающей жидкости для ВАЗ-2114.

Оригинал

Оригинальный вид датчика ОЖ производства АвтоВАЗ

2101-3808600 – оригинальный каталожный номер детали, которая устанавливается на почти все автомобили семейства Лада. Производится данное изделие на заводе АвтоВАЗ. Стоимость составляет 300 рублей. Устанавливается в стандартное посадочное место и не требует доработок.

Аналоги

Кроме оригинальной детали существует ряд аналогов, которые можно устанавливать на автомобиль. Некоторые из них по качеству намного лучше, чем оригинал.

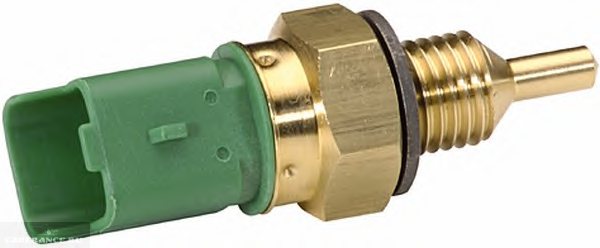

Это был не оригинальный датчик

Итак, рассмотрим, все варианты аналогов датчика температуры охлаждающей жидкости:

Наименование производителя	Каталожный номер	Стоимость, в рублях
Fenox	TSN22101	210
LUZAR	LS 0101	240
Fenox	TSN22101O7	240
Vernet	2509	250
Patron	PE13059	300
Intermotor	52400	300
Era	330082	350
Facet	7.3000	350
Eps	1.830.000	400
KW	530.000	550
H+B Elparts	70511515	600
Cargo	180804	700
Hella	6PT 009 107-151	750

Датчик ОЖ производства «Хелла»

Последствия несвоевременной замены датчика

Не многие автолюбители знают, что неисправность датчика температуры охлаждающей жидкости влияют на работу двигателя в целом. Рассмотрим, основные последствия неисправности данного узла для автомобиля:

• Некорректная работа электронного блока управления двигателем. Так, датчик не дает достоверных данных на ЭБУ, что в жаркое время может вовремя не включить вентилятор охлаждения. Так, в свою очередь последствием станет то, что автомобиль закипит. Это может привести к тому, что в худшем случае, может вызвать деформацию и прогиб головки.
• Из-за некорректной работы датчика могут быть нарушены следующие функции: производительность мотора, динамика движения, работа термостата.
• Другие последствия, к которым датчик привязан косвенно.

Испытание на работоспособность

Чтобы проверить термический датчик, его придется снять с автомобиля. Для этого выполните такие действия:

1. Дайте двигателю остыть до 40—50 °С, чтобы при работе не обжечь руки. Частично или полностью слейте антифриз из системы охлаждения.
2. Отключите аккумуляторную батарею от бортовой электросети, сняв «минусовый» провод.
3. Отсоедините от термоэлемента колодку с проводами.
4. Выкрутите деталь, пользуясь ключом подходящего размера.

Если прибор установлен в верхней точке системы, то опорожнять ее целиком необязательно, достаточно спустить в емкость третью часть жидкости. Сливать весь антифриз нужно в том случае, когда термоэлемент стоит в нижней части радиатора.

Для проведения испытаний вам понадобится:

• мультиметр или другой прибор, способный мерить сопротивление цепи;
• небольшая емкость для воды (можно обычный стакан);
• термометр со шкалой до 100 °С.

Термометр необходим, если вы хотите провести точные замеры сопротивления, сверяясь с эталонной таблицей для вашего автомобиля. Когда таблицы нет, то исправность детали проверяется без термометра по ее принципу работы: чем горячее вода в стакане, тем меньше должно быть сопротивление на контактах.

Перед тем как проверить датчик температуры охлаждающей жидкости под нагревом, прозвоните его контакты омметром. Может статься, что прибор перегорел либо в нем возникло короткое замыкание. Тогда дальнейшие манипуляции теряют смысл и элемент надо менять, поскольку ремонту он не подлежит.

Если мультиметр показал определенное сопротивление, то погрузите термоэлемент в стакан с холодной водой и зафиксируйте показания. Затем доливайте горячую воду и следите за изменением сопротивления, оно должно уменьшаться. При отсутствии каких-либо изменений покупайте и устанавливайте новый температурный датчик.

Если испытания прошли успешно и приборчик меняет сопротивление при нагреве воды, то стоит проверить соединительные провода и почистить контакты. Подобные мелочи часто бывают причиной крупных неисправностей.

Зачем ты нужен, датчик температуры двигателя?

Необходимо отметить, что далеко не все автовладельцы знают, откуда на их приборной панели берётся информация о температуре мотора, и ещё меньше водителей могут сказать, где находится датчик температуры двигателя. Попробуем разобраться.

Итак, наш датчик температуры несёт тяжкий груз ответственности.

Дело в том, что двигатель внутреннего сгорания выделяет в процессе работы огромное количество тепла, которое нужно отводить от него, дабы не случилось перегрева.

С другой стороны, слишком холодный мотор также работает нестабильно.

Для поддержания температурного баланса силовой агрегат оснащён системой охлаждения, по которой циркулирует жидкость, именуемая в народе антифриз. Датчик температуры (часто его ещё называют датчик температуры охлаждающей жидкости или ДТОЖ) является, по сути, глазами и ушами этой системы.

Он не только связан с соответствующим прибором на приборной панели, но и ещё благодаря ему электронные мозги современных авто получают сведения о том, насколько прогрелся двигатель, а если точнее, то насколько горячий в данный момент антифриз.

От того, что показал датчик, напрямую зависят действия электроники, а именно:

• включение вентилятора радиатора при повышении температуры;
• подача большей дозировки топлива на впрыск для увеличения оборотов и быстрого прогрева мотора после старта;
• включение системы рециркуляции выхлопных газов;
• установка значений угла опережения зажигания.

Одним словом, датчика температуры двигателя достаточно серьёзно влияет на работу силового агрегата, а это значит, что он должен быть всегда исправен.

Где находится датчик температуры двигателя? Нужно отметить, что есть несколько вариантов, да и самих датчиков в современном автомобиле может быть больше чем один.

Как правило, основным местом их расположения является блок цилиндров силового агрегата или головка блока, но, помимо этого, найти их можно и в корпусе радиатора или в термостате.

Какие признаки могут указать на неисправность ДТОЖ?

Если отказ произошел, охлаждающий вентилятор при повышении температуры ОЖ не включается, что приведет к перегреву двигателя.

Важно! Если температура ОЖ перешла за допустимую черту, следует прекратить движение, и проверить, как функционирует датчик.

Случается и наоборот, когда автомобильный вентилятор работает без выключения, независимо от температуры жидкости. Это также может быть связано с отказом данного датчика. Если на автомобиле установлен бортовой компьютер, то он обычно выдает сообщение об отказе температурного датчика.Следует понимать конструктивные особенности ДТОЖ. Этот маленький датчик выполнен вполне надежно, поэтому, в большинстве случаев, его отказы сопряжены с плохим контактом подходящих к нему проводов или с их повреждением. Также причиной отказа могут оказаться окислившиеся клеммы датчика.

Как устроен датчик температуры двигателя?

Теперь давайте более детально рассмотрим сам датчик температуры. На самом деле, как вы видите, это очень простой элемент, благодаря чему обеспечивается его надёжность.

С одной стороны прибора находится термочувствительный элемент, термистор, который в зависимости от температуры окружающей его среды (в нашем случае охлаждающей жидкости) меняет своё электрическое сопротивление – чем выше градус, тем сопротивление меньше.

С другой стороны датчика присутствует разъём для подключения проводки, которая идёт к блоку управления. В старых авто, выпускавшихся ещё в докомпьютерную эпоху, термодатчик напрямую подключался к индикатору температуры на приборной панели.

Обзор видов ДТОЖ: устройство и принцип работы

Подробно рассмотрим принцип работы и разновидности контроллеров.

Магнитные

Такие контроллеры состоят из катушек, расположенных по сторонам стального якоря. К последнему подсоединена стрелка контроллера, расположенного на щитке приборов в салоне. Первая катушка подключается к бортовой сети автомобиля, а вторая — к кабелю с меняющимся сопротивлением. Этот параметр изменяется в соответствии с температурными значениями в двигателе. Напряжение, проходя через катушки, создает магнитное поле, которое управляет якорем. Параметр смещения элемента определяется разницей полей, зависящей от значения тока.

Рекомендуем: Чистка и мойка салонного фильтра — все за и против

Пользователь Иримия Евгений на своем видео показал, как нестабильно работает ДТОЖ.

Биметаллические

Принцип действия биметаллических контроллеров основан на расширении элементов в ходе нагрева. Устройство оборудовано стержнем, который меняет размер в ходе увеличения температурного режима ДВС. Полосы в катушке осуществляют вращение стрелки на контрольном щитке в салоне авто в соответствии с величиной тока.

В современных датчиках температуры антифриза могут использоваться два типа сенсоров:

• полупроводниковые;
• биметаллические.

Вторые сегодня практически не используются. Полоса в таких контроллерах перемещается к катушке и открывает контакты, способствуя изменению величины тока, поступающего на приборную панель. А полупроводники применяются повсеместно. Блок управления подает сигнал на термистор устройства с отрицательным коэффициентом через резистивный элемент, обладающий постоянным сопротивлением. Когда температура увеличивается, сопротивление в этой схеме падает. Соответственно, снижается и уровень напряжения. Управляющий модуль определяет снижение этого параметра и определяет температуру расходного материала, выводя ее на контрольный щиток с индикатором.

Капиллярные

Считается самым старым и неактуальным для применения сегодня типом датчика. Стрелка на устройстве напрямую связана с девайсом. Контроллер выполнен в корпусе в виде емкости с расходным материалом, обладающей пониженной температурой кипения. Резервуар соединяется со стрелкой, а также стальной трубкой. При прогреве силового агрегата хладагент в емкости начинает кипеть и испаряться, в результате чего повышается давление в колбе. Этот параметр поступает на указатель, где расположена трубка Бурдона. Этот элемент начинает распрямляться в результате воздействия давления и перемещает стрелку на контрольном щитке.

Этот тип контроллеров почти не используется по нескольким причинам:

• сам измерительный элемент пролегает через весь моторный отсек, с одной стороны соединяясь с трубкой, а с другой — с контрольным щитком;
• капиллярная трубка довольно тонкая, в ходе эксплуатации она быстро повреждается.

Фотогалерея «Разновидности ДТОЖ»

Схемы разных видов датчиков приведены на фото.

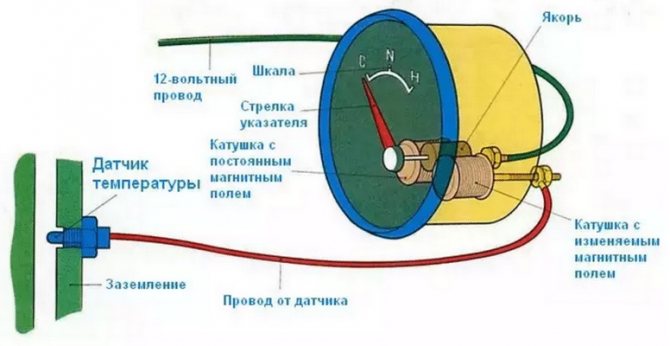

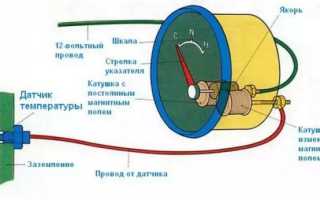

Магнитный тип ДТОЖ Биметаллический датчик Схема капиллярного датчика

Место расположения температурных датчиков

Электронная система для измерения температуры двигателя зачастую включает в себя два конструктивных элемента, которые соединяются при помощи провода:

• температурный датчик;
• блок датчика температуры;

Местом расположения контролирующего температуру ОЖ датчика зачастую выступает корпус термостата. Также температурный датчик двигателя может находиться на ГБЦ или быть встроенным в верхний шланг радиатора системы охлаждения. На подавляющем большинстве современных машин датчик температуры двигателя находится в верхней части самого ДВС.

Главным требованием к месту установки является монтаж датчика в таком месте, где поток охлаждающей жидкости осуществляет выход из двигателя к радиатору. Блок температурного датчика находится в корпусе указателя температуры, который размещен на панели приборов в салоне транспортного средства.

Необходимо добавить, что температурные датчики предназначены не только для измерения температуры ОЖ, но и для замеров температуры моторного масла, а также для определения температуры наружного воздуха. На основе полученных данных ЭБУ двигателем вносит определенные коррективы в процессе прогрева и последующей работы силового агрегата.

На современных авто устанавливается группа датчиков температуры, которые монтируются в определенных участках прохождения каналов рубашки охлаждения, а также масляных каналов системы смазки двигателя. Подобные решения отличаются высокой точностью. Несколько датчиков фиксируют не только общую температуру ОЖ, но и способны выявить отдельные участки в зоне нахождения нагруженных узлов двигателя, в которых при определенных условиях эксплуатации может возникнуть критический локальный перегрев.

Проверка работоспособности датчика температуры охлаждающей жидкости

Необходимые инструменты и оборудование

Для процедуры проверки, снятия и замены датчика вам понадобятся следующие инструменты:

• ключ на 19;
• мультиметр;
• ёмкость, в которую вы будете сливать охлаждающую жидкость (подойдёт обычное ведро);
• электрический чайник для нагрева воды;
• термометр;
• ёмкость для горячей жидкости (подойдёт стакан или маленькое ведро).

Порядок проверки

Как проверить датчик температуры охлаждающей жидкости? Этот процесс недолгий и не требует какой-то специальной диагностики в автосалоне.

Не забывайте — для того, чтобы датчик корректно указывал температуру охлаждающей жидкости, необходимо, чтобы ДТОЖ был погружён в эту жидкость. Для этого необходимо регулярно проверять наличие в системе хладагента. Эта проверка — первый этап, который стоит предпринять при возникновении подозрения о неисправности ДТОЖ.

Следующим этапом будет проверка контактов на окисление и коррозию. Также необходимо выявить нарушения подключения ДТОЖ к системе. Изучив инструкцию по эксплуатации автомобиля, уточните количество и расположение датчиков. После этого найдите ДТОЖ и установите, что с его подключением всё в порядке. Для этого ДТОЖ придётся демонтировать, так как проверка связана с его погружением в ёмкость для горячей жидкости.

Возьмите датчик и опустите его в ёмкость с кипятком. Далее необходимо замерить сопротивление на выходе. При этом датчики на разных моделях автомобиля будут показывать разные значения. В интернете доступны таблицы с оптимальным сопротивлением для каждой модели.

Если показатели эталонной и измеренной величин различны, то ДТОЖ подлежит замене. Конструкция датчика настолько проста, что не предусматривает ремонт.

Как проверить датчик температуры охлаждающей жидкости? Необходимо опустить его в нагретую воду (как было сказано выше). Затем возьмите термометр и опустите его в ёмкость с холодной водой. Рекомендуется использовать электронный термометр. Подключите к датчику мультиметр, который настроен на измерение сопротивления. Затем опустите ДТОЖ в воду и проведите измерения. Затем ёмкость с холодной водой нагревается до 15, 20, 25 градусов, а полученные результаты измерений фиксируются. Если результаты не совпали с эталонными — потребуется замена.

Существует способ проверить ДТОЖ и без термометра. Температура воды при кипении достигает 100 градусов. Эта температура берётся за основу и измеряется сопротивление. При кипении воды сопротивление должно равняться примерно 176,7 ом. С погрешностями оно может достигать около 190 ом. В случае несовпадения показателей также потребуется замена датчика.

В качестве примера ниже приведена таблица зависимости температуры от сопротивления.

Температура в градусах Цельсия	Сопротивление (Ом)
5 000 — 6 500
10	3 350 — 4 400
20	2 250 — 3 000
30	1 500 — 2 100
40	950 — 1400
50	700 — 950
60	540 — 675
70	400 — 500
80	275 — 375
90	200 — 290
100	150 — 225

Датчик температуры охлаждающей жидкости: где стоит, как проверить и заменить

Двигатель внутреннего сгорания в рабочем режиме способен прогреваться вплоть до температуры в 300 градусов по Цельсию. При этом металл расширяется, из-за чего может заклинить блок цилиндров (движущийся стакан попросту застревает в цилиндре). Чтобы этого не произошло в каждом ДВС имеется система охлаждения, в 99% случаев — жидкостная. При этом блок управления самостоятельно регулирует её работу, опираясь на показания датчика температуры. То есть если температура критическая, то ускоряется движение охлаждающей жидкости, а также мощность вентилятора для продува радиатора. Где стоит датчик температуры охлаждающей жидкости в автомобиле (ДТОЖ)? И как проверить, что он работает правильно и не вышел из строя?
