Система непосредственного впрыска топлива в бензиновых двигателях: принцип работы

Система прямого впрыска топлива в бензиновых двигателях на сегодняшний день является самым современным и эффективным решением. Основной характеристикой этой технологии является то, что топливо подается непосредственно в цилиндры.

Из-за этого данную систему часто именуют прямым впрыском. В данной статье мы подробно разберем принцип работы двигателя с прямым впрыском топлива, а также обсудим его плюсы и минусы.

Непосредственный впрыск топлива представляет собой технологию, при которой бензин подается непосредственно в камеру сгорания двигателя. Эксперты отмечают, что этот метод обеспечивает более точное дозирование топлива, что, в свою очередь, способствует повышению эффективности сгорания и снижению расхода топлива. Благодаря непосредственному впрыску, достигается лучшая динамика работы двигателя, а также уменьшение выбросов вредных веществ в атмосферу.

Кроме того, специалисты подчеркивают, что такая система позволяет двигателю быстрее реагировать на изменения в нагрузке, что улучшает его общую производительность. Однако, несмотря на преимущества, эксперты предупреждают о необходимости качественного топлива, так как загрязнения могут негативно сказаться на работе системы впрыска. В целом, непосредственный впрыск является важным шагом в эволюции двигателей внутреннего сгорания, способствуя их модернизации и улучшению экологических показателей.

MPI или GDI. Распределенный или Непосредственный впрыск. ПРАВИЛЬНЫЙ ВЫБОР

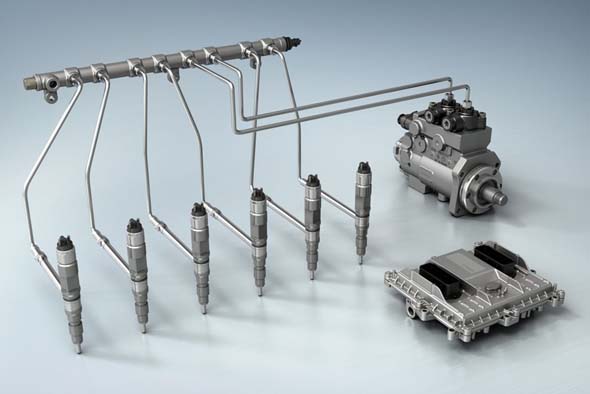

Прямой впрыск топлива: устройство системы непосредственного впрыска

Как уже упоминалось ранее, в таких системах питания топливо подается непосредственно в камеру сгорания двигателя. Это означает, что форсунки распыляют бензин не во впускном коллекторе, после чего топливно-воздушная смесь попадает через впускной клапан в цилиндр, а осуществляют впрыск топлива прямо в камеру сгорания.

Пионерами в производстве бензиновых двигателей с непосредственным впрыском стали моторы GDI, разработанные японской компанией Mitsubishi. В дальнейшем данная схема получила широкое распространение, и сегодня двигатели с такой системой подачи топлива можно встретить в ассортименте многих известных автопроизводителей.

Например, концерн VAG представил несколько моделей Audi и Volkswagen, оснащенных атмосферными и турбированными бензиновыми двигателями TFSI, FSI и TSI, которые используют непосредственный впрыск топлива. Также двигатели с прямым впрыском выпускают компании BMW, Ford, GM, Mercedes и многие другие.

Такое широкое распространение системы непосредственного впрыска топлива объясняется высокой экономичностью (примерно на 10-15% выше по сравнению с распределенным впрыском), а также более полным сгоранием рабочей смеси в цилиндрах и снижением уровня токсичности отработанных газов.

Интересные факты

Вот несколько интересных фактов о непосредственном впрыске топлива (бензина):

1. Эффективность сгорания: Непосредственный впрыск позволяет более точно контролировать количество топлива, подаваемого в цилиндры двигателя, что способствует более полному сгоранию. Это приводит к повышению топливной эффективности и снижению выбросов вредных веществ, таких как углекислый газ и оксиды азота.

2. Улучшение производительности: Двигатели с непосредственным впрыском могут развивать больше мощности при меньшем объеме. Это связано с тем, что впрыск происходит непосредственно в цилиндр, что позволяет использовать более высокие степени сжатия и улучшает характеристики работы двигателя.

3. Сложность системы: Хотя непосредственный впрыск предлагает множество преимуществ, он также требует более сложной системы управления и может быть подвержен образованию отложений на форсунках и клапанах. Это делает необходимым регулярное обслуживание и использование качественного топлива для предотвращения проблем с работой двигателя.

Система непосредственного впрыска: конструктивные особенности

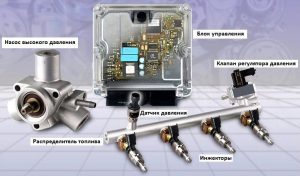

Рассмотрим двигатель FSI, который использует так называемую систему «послойного» впрыска. В его конструкции присутствуют следующие компоненты:

1. контур высокого давления;
2. бензиновый топливный насос высокого давления (ТНВД);
3. регулятор давления топлива;
4. топливная рампа;
5. датчик высокого давления;
6. инжекторные форсунки;

Начнем с топливного насоса. Этот насос создает высокое давление, необходимое для подачи топлива к топливной рампе и инжекторам. Он может иметь один или несколько плунжеров (в зависимости от типа насоса) и приводится в движение распредвалом впускных клапанов.

Регулятор давления топлива (РДТ) встроен в насос и отвечает за точную подачу топлива, соответствующую работе форсунок. Топливная рампа предназначена для равномерного распределения горючего между форсунками, а также для предотвращения колебаний давления в системе.

В системе предусмотрен специальный предохранительный клапан, установленный в рампе. Этот клапан защищает от избыточного давления топлива, что может произойти из-за расширения горючего при нагреве.

Датчик высокого давления измеряет давление в топливной рампе и передает данные на электронный блок управления (ЭБУ) двигателя, который может регулировать давление в системе.

Инжекторные форсунки обеспечивают своевременную подачу и распыление топлива в камере сгорания, создавая необходимую топливно-воздушную смесь. Все эти процессы контролируются электронной системой управления двигателем (ЭСУД), которая включает в себя различные датчики, ЭБУ и исполнительные механизмы.

Для работы системы прямого впрыска, помимо датчика высокого давления, также используются: датчик коленчатого вала, датчик положения дроссельной заслонки, воздухорасходомер, датчик температуры воздуха во впускном коллекторе, датчик температуры охлаждающей жидкости и другие.

Благодаря взаимодействию этих датчиков ЭБУ получает необходимую информацию и отправляет сигналы на исполнительные устройства, что обеспечивает слаженную и точную работу электромагнитных клапанов, форсунок, предохранительного клапана и других компонентов системы.

Как работает система непосредственного впрыска топлива

Основным преимуществом системы непосредственного впрыска является возможность создания различных типов смесеобразования. Это означает, что такая система может гибко адаптировать состав топливно-воздушной смеси в зависимости от режима работы двигателя, его температуры, нагрузки и других факторов.

Среди типов смесеобразования можно выделить послойное, стехиометрическое и гомогенное. Эти методы позволяют максимально эффективно использовать топливо, обеспечивая высокое качество смеси вне зависимости от режима работы двигателя. Бензин сгорает полностью, что приводит к увеличению мощности двигателя и снижению токсичности выхлопных газов.

1. Послойное смесеобразование применяется при низких и средних нагрузках на двигатель, а также при невысоких оборотах коленвала. В таких условиях смесь немного обедняется для экономии топлива. Стехиометрическое смесеобразование подразумевает создание смеси, которая легко воспламеняется и не является чрезмерно обогащенной.
2. Гомогенное смесеобразование обеспечивает получение «мощностной» смеси, необходимой при высоких нагрузках на двигатель. При этом на обедненной гомогенной смеси двигатель работает в переходных режимах, что способствует дополнительной экономии.

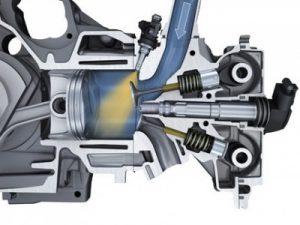

3. В режиме послойного смесеобразования дроссельная заслонка открыта широко, а впускные заслонки закрыты. Воздух поступает в камеру сгорания с высокой скоростью, создавая завихрения. Впрыск топлива осуществляется ближе к концу такта сжатия, в области свечи зажигания.

Незадолго до появления искры на свече образуется топливно-воздушная смесь с коэффициентом избыточного воздуха от 1.5 до 3. Затем смесь воспламеняется от искры, и вокруг зоны воспламенения сохраняется достаточное количество воздуха, который выполняет роль температурного «изолятора».

Если говорить о гомогенном стехиометрическом смесеобразовании, то оно происходит при открытых впускных заслонках и дроссельной заслонке, открытой на определенный угол в зависимости от нажатия на педаль акселератора. В этом случае топливо впрыскивается на такте впуска, что позволяет получить однородную смесь с коэффициентом избытка воздуха, близким к единице. Такая смесь легко воспламеняется и полностью сгорает в объеме камеры сгорания.

Обедненная гомогенная смесь формируется, когда дроссельная заслонка полностью открыта, а впускные заслонки закрыты. В этом режиме воздух активно движется в цилиндре, а впрыск топлива происходит на такте впуска. Электронная система управления двигателем (ЭСУД) поддерживает избыток воздуха на уровне 1.5.

Кроме чистого воздуха, в смесь могут добавляться отработанные газы благодаря системе рециркуляции отработанных газов EGR. Это позволяет повторно «догореть» выхлопным газам в цилиндрах, не нанося вреда двигателю, и снижает уровень выбросов вредных веществ в атмосферу.

Система непосредственного впрыска топлива FSI

Что в итоге

Прямой впрыск обеспечивает не только экономию топлива, но и отличную производительность двигателя как при низких и средних, так и при высоких нагрузках. Это означает, что благодаря непосредственному впрыску оптимальное соотношение смеси будет поддерживаться на всех режимах работы двигателя внутреннего сгорания.

Что касается недостатков, то к минусам прямого впрыска можно отнести увеличенную сложность ремонта и высокую стоимость запчастей, а также значительную чувствительность системы к качеству топлива и состоянию фильтров воздуха и горючего.

Непосредственный впрыск автомобильного двигателя

Преимущества и недостатки системы непосредственного впрыска топлива

Система непосредственного впрыска топлива (PI) представляет собой технологию, при которой топливо подается непосредственно в камеру сгорания двигателя. Это отличается от традиционных систем впрыска, где топливо сначала смешивается с воздухом в впускном коллекторе. Непосредственный впрыск имеет свои преимущества и недостатки, которые стоит рассмотреть более подробно.

Преимущества:

• Увеличение мощности и крутящего момента: Непосредственный впрыск позволяет более точно контролировать количество и время впрыска топлива, что приводит к более эффективному сгоранию и, как следствие, к увеличению мощности двигателя. Это особенно заметно на высоких оборотах.
• Снижение расхода топлива: Благодаря более эффективному сгоранию, двигатели с непосредственным впрыском могут демонстрировать лучшие показатели экономии топлива по сравнению с традиционными системами. Это делает их более экологичными и экономичными в эксплуатации.
• Снижение выбросов: Непосредственный впрыск способствует более полному сгоранию топлива, что приводит к уменьшению выбросов вредных веществ, таких как углекислый газ и оксиды азота. Это особенно важно в условиях ужесточающихся экологических норм.
• Улучшение работы на низких оборотах: Современные системы PI могут обеспечивать отличную производительность даже на низких оборотах, что делает их более универсальными для различных условий вождения.

Недостатки:

• Проблемы с отложениями: Одним из основных недостатков системы непосредственного впрыска является образование отложений на клапанах. Поскольку топливо не проходит через впускной коллектор, оно не очищает клапаны от углеродных отложений, что может привести к снижению производительности двигателя и необходимости в регулярной чистке.
• Сложность конструкции: Двигатели с непосредственным впрыском имеют более сложную конструкцию, что может привести к увеличению стоимости обслуживания и ремонта. Это также может потребовать более дорогих компонентов и технологий.
• Чувствительность к качеству топлива: Двигатели с PI могут быть более чувствительны к качеству используемого топлива. Низкокачественное топливо может привести к проблемам с сгоранием и увеличению отложений, что негативно скажется на работе двигателя.
• Шум и вибрация: В некоторых случаях двигатели с непосредственным впрыском могут работать громче и создавать больше вибраций, особенно при высоких оборотах, что может негативно сказаться на комфорте в салоне автомобиля.

Таким образом, система непосредственного впрыска топлива имеет как свои преимущества, так и недостатки. При выборе автомобиля с данной технологией важно учитывать все аспекты, чтобы сделать осознанный выбор, соответствующий вашим потребностям и условиям эксплуатации.

Вопрос-ответ

Что делает непосредственный впрыск бензина?

Двигатели с непосредственным впрыском становятся всё более популярными благодаря своей способности поддерживать более высокую топливную экономичность автомобилей. Технология непосредственного впрыска помогает оптимизировать работу бензиновых двигателей, обеспечивая более эффективное сжигание топлива благодаря использованию разных коллекторов для воздуха и бензина.

Чем плох непосредственный впрыск?

При непосредственном впрыске это невозможно. Соответственно, клапана греются сильнее, на них летит масляная пыль из системы вентиляции картерных газов. Постепенно нарастает «шуба» из масляных отложений и нагара. Она затрудняет газообмен, нарушает герметичность камеры сгорания.

Как устроен непосредственный впрыск?

Система непосредственного впрыска составляет контур высокого давления топливной системы двигателя и включает топливный насос высокого давления, регулятор давления топлива, топливную рампу, предохранительный клапан, датчик высокого давления и форсунки впрыска.
