Замена замка зажигания на ВАЗ 2110 — важная процедура для владельцев этого автомобиля. Со временем замок изнашивается, что может вызвать проблемы с запуском двигателя или его блокировку. В статье рассмотрим процесс замены замка зажигания, предоставим пошаговые инструкции и советы для самостоятельного выполнения работы. Умение заменить замок сэкономит деньги на сервисе и повысит уверенность в обслуживании автомобиля.

Замок зажигания ВАЗ 2110

Замок зажигания в автомобиле ВАЗ 2110, как и в любом другом транспортном средстве, служит для управления электрическими цепями и активации стартера. Если этот элемент выходит из строя, завести машину становится невозможным.

Важно отметить, что выключатель зажигания выполняет функцию запуска и отключения двигателя, позволяя размыкать или замыкать определенные группы контактов. Поэтому, если замок поврежден, двигатель не сможет запуститься. В случае возникновения проблем с замком зажигания вам обязательно понадобятся электрическая схема работы и схема подключения для ВАЗ 2110, чтобы провести диагностику и выполнить ремонт.

Эксперты отмечают, что замена замка зажигания на ВАЗ 2110 — это задача, с которой может справиться даже начинающий автолюбитель. Основной причиной для замены может стать неисправность самого замка или потеря ключей. Специалисты рекомендуют заранее подготовить все необходимые инструменты и запчасти, чтобы процесс прошел максимально гладко. Важно помнить, что при замене замка необходимо отключить аккумулятор, чтобы избежать короткого замыкания. Также стоит обратить внимание на качество нового замка: лучше выбирать оригинальные детали или проверенные аналоги, чтобы избежать проблем в будущем. Правильная установка и настройка замка обеспечат надежную работу системы зажигания и безопасность автомобиля.

Замена замка зажигания ВАЗ 2110, 2111, 2112, Калина, Гранта, Приора, 2114 и 2115

Схема замка зажигания ВАЗ 2110

Ниже представлена схема устройства и электрическая схема подключения замка зажигания, которая подходит как для автомобиля ВАЗ 2110, так и для его модификаций — 2111 и 2112.

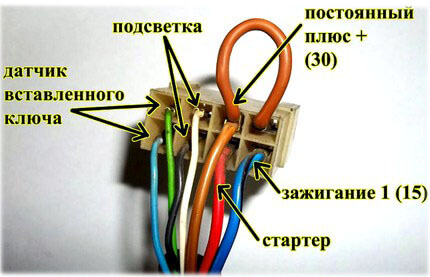

Распиновка замка зажигания ВАЗ 2110:

• Питание +12 вольт, необходимое для работы микровыключателя датчика ключа;
• Масса, которая поступает при открытии дверей со стороны водителя;
• Питание +12 вольт, которое подается на стартер (контакт 50);
• Питание +12 вольт, которое отключается после включения зажигания, например, для дополнительного оборудования: часы, видеорегистратор и т.д. (контакт 15);
• Также подается +12 вольт, когда ключ вставлен в 5 контакт бортовой системы контроля;
• Питание +12 вольт, необходимое для подсветки личинки замка зажигания;
• Питание +12 вольт от аккумулятора (контакт 30);
• Не используется.

Интересные факты

Вот несколько интересных фактов о замене замка зажигания на ВАЗ 2110:

1. Безопасность и защита от угона: Замок зажигания на ВАЗ 2110 не только запускает двигатель, но и выполняет функцию противоугонной системы. При замене замка важно убедиться, что новый замок соответствует оригиналу, чтобы не ослабить защиту автомобиля.

2. Совместимость с другими моделями: Замок зажигания на ВАЗ 2110 имеет схожесть с замками на других моделях ВАЗ, таких как ВАЗ 2109 и ВАЗ 2111. Это позволяет владельцам использовать запчасти от других автомобилей, что может упростить процесс замены и снизить затраты.

3. Необходимость в программировании: В некоторых случаях, особенно если замок зажигания заменяется на новый, может потребоваться программирование ключа или иммобилайзера. Это связано с тем, что современные системы защиты автомобилей требуют синхронизации между ключом и блоком управления двигателем для предотвращения несанкционированного доступа.

Замена замка зажигания ВАЗ 2110, 2111, 2112, Приора, 2114, 2115. Легко и просто!

Неисправности замка зажигания

Замена выключателя зажигания на ВАЗ 2110 необходима в тех случаях, когда его функционирование невозможно восстановить, либо ключ был потерян или сломан. В остальных ситуациях обычно выполняется ремонт.

Существует две основные категории поломок:

• Механические неисправности. Наиболее распространенной проблемой является поломка личинки замка. Ключи изготавливаются из мягкого металла, что делает их уязвимыми и часто приводит к обламыванию. Также могут возникнуть трудности с блокировкой руля или заеданием ключа в включенном состоянии.
• Износ контактной группы. Независимо от типа поломки, замок придется демонтировать. Если заело язык блокиратора, потребуется приложить усилия для решения проблемы. Контактная группа или личинка обычно поддаются ремонту.

Основной причиной выхода из строя контактной группы (выгорание) является перегрузка электрооборудования автомобиля.

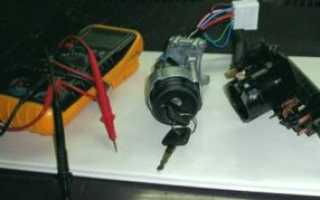

Существует множество инструкций и методов для проверки замка зажигания на ВАЗ 2110, некоторые из которых мы рассмотрим.

Подробная инструкция по диагностике неисправностей в замке зажигания:

• Первым делом отсоедините провод от «минусовой» клеммы аккумулятора.

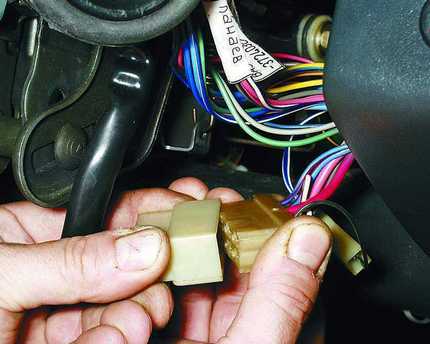

• Снимите пластиковый кожух рулевой колонки, чтобы получить доступ к контактам колодок, которые обеспечивают питание электропроводки автомобиля. Затем отсоедините разъем жгута от бортовой сети и аккуратно вытяните его.

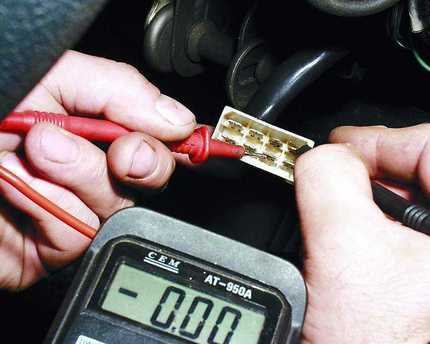

• Далее с помощью омметра проверьте сопротивление на контактах, установив ключ в положение 1, 2 или 3. Если контакты исправны, сопротивление должно быть равно нулю; если же оно бесконечно, значит, замок неисправен. При незначительном подгорании прибор покажет небольшое сопротивление.
• Чтобы проверить работоспособность подсветки, подайте постоянный ток с напряжением 12В на контакты 2 и 6 колодки жгута проводов. Если лампа горит, значит, она исправна; если нет — это может свидетельствовать о разрыве в цепи или о том, что лампа перегорела.
• Если вы обнаружили неисправности на контактах 15, 30 и 50 в замке зажигания, необходимо заменить всю контактную группу.

Ремонт замка зажигания ВАЗ 2110

Замок в целом не является слишком дорогим, хотя большинство его неисправностей можно устранить довольно просто. Для этого потребуется разобрать замок, демонтировав его, и заменить поврежденные детали.

Чтобы заменить контактную группу замка зажигания ВАЗ 2110, сначала необходимо отжать защелки, чтобы освободить детали для извлечения из корпуса. После этого установка новой группы не вызовет затруднений, так как деталь не подойдет на другую сторону.

Инструкция по замене контактной группы:

• В первую очередь отсоедините штекер, который подключен к лампе подсветки. С помощью отвертки отогните три защелки, удерживающие пластиковую крышку, и снимите ее с замка.

• Для доступа к контактной группе отогните еще две защелки.

• Затем осмотрите пластину световода на наличие черного налета и других загрязнений. Если они обнаружены, удалите их с помощью наждачной бумаги с мелким зерном. Если это не поможет, возможно, потребуется заменить пластину.
• Под пластиной световода находятся еще три металлические пластинки, которые также могут окисляться, что приводит к проблемам с контактной группой. Их можно очистить аналогичным образом с помощью наждачной бумаги.

Если вы хотите провести профилактику контактной группы, достаточно смазывать контакты проникающей или графитной смазкой раз в полгода, чтобы предотвратить окисление. Выбор смазки — это важный момент. Не стоит приобретать самый дешевый вариант. Существуют разные виды смазок: легкие (жидкие) и тяжелые (густые). Некоторые автолюбители предпочитают аэрозольные проникающие смазки, такие как «жидкий ключ» или WD-40.

Замена личинки замка необходима только в случае угона автомобиля или если ключ плохо поворачивается в замке. Для ее замены нужно снять защитную пластину с внешней стороны детали, используя специальную шлицевую отвертку. После демонтажа просто установите новую деталь и периодически смазывайте ее для продления срока службы (рекомендуется смазывать дважды в год — перед осенне-зимним сезоном и после него).

Если сломан микровыключатель, потребуется открутить винты из корпуса, снять стержень и отжать фиксатор. После этого выключатель легко снимается, и на его место устанавливается новый. Сборка производится в обратном порядке.

Замена лампы подсветки — это самая простая процедура. Для этого нужно отключить разъем питания, после чего аккуратно извлечь лампу с помощью пассатижей.

При замене замка зажигания важно учитывать некоторые нюансы.

Замена замка зажигания Ваз 2110.

Замена замка зажигания ВАЗ 2110

Замена замка зажигания на новый необходима только в тех случаях, когда он полностью вышел из строя или произошла серьезная поломка. В остальных ситуациях можно ограничиться заменой поврежденных деталей.

Наиболее частые причины для замены:

1. Угон автомобиля;
2. Потеря ключа;
3. Поломка контактной группы.

Руководство по замене замка зажигания:

• Для выполнения этой процедуры рекомендуется использовать специальные болты с отрывными головками. Некоторые автомобилисты советуют заменить их на двадцатимиллиметровые болты М6, которые легче снимаются при последующем ремонте;
• Для ослабления затяжки болтов вам понадобится зубило. Важно быть предельно осторожным, чтобы не повредить головку болта;
• Перед тем как заменить замок зажигания, вставьте ключ и поверните его в положение «I», чтобы защелка-фиксатор, блокирующая механизм рулевого вала, находилась внутри корпуса замка.
• Далее установите замок зажигания на рулевую колонку и зафиксируйте его с помощью скобы, а затем затяните болты крепления.
• После извлечения ключа из замочной скважины проверьте, работает ли механизм блокировки рулевого вала. Если фиксатор не сработал, потребуется отрегулировать положение замка зажигания на рулевой колонке до тех пор, пока защелка не займет свое место в пазу рулевого вала.
• Когда механизм блокировки будет функционировать исправно, окончательно затяните крепящие болты с помощью накидного ключа на «10».

В заключение, стоит отметить, что ремонт замка зажигания на ВАЗ 2110 не представляет особой сложности. При желании и немного усилий каждый сможет выполнить этот простой алгоритм действий и успешно справиться с задачей.

Советы по выбору нового замка зажигания

При выборе нового замка зажигания для автомобиля ВАЗ 2110 важно учитывать несколько ключевых аспектов, чтобы обеспечить надежность и долговечность работы системы. Вот несколько советов, которые помогут вам сделать правильный выбор.

1. Совместимость с моделью автомобиля: Прежде всего, убедитесь, что выбранный вами замок зажигания совместим с моделью ВАЗ 2110. Разные модели автомобилей могут иметь различные конструкции замков, поэтому лучше всего выбирать запчасти, рекомендованные производителем или проверенные аналогичные модели.

2. Качество материала: Обратите внимание на материалы, из которых изготовлен замок. Высококачественные замки обычно изготавливаются из прочных сплавов и имеют защитные покрытия, которые предотвращают коррозию и износ. Избегайте дешевых подделок, которые могут быстро выйти из строя.

3. Наличие ключей: Убедитесь, что в комплекте с замком идут ключи. Некоторые производители предлагают замки с уникальными ключами, что повышает уровень безопасности. Если у вас уже есть ключи от старого замка, проверьте, можно ли их использовать с новым замком.

4. Производитель: Выбирайте замки от известных и проверенных производителей. Изучите отзывы и рейтинги, чтобы убедиться в надежности и качестве продукции. Бренды с хорошей репутацией часто предлагают гарантии на свои изделия, что также является важным фактором при выборе.

5. Цена: Не стоит экономить на замке зажигания, так как это может привести к дополнительным расходам на ремонт в будущем. Сравните цены на разные модели и выберите оптимальный вариант, который соответствует вашему бюджету, но не забывайте о качестве.

6. Установка: Некоторые замки зажигания могут требовать специального оборудования или навыков для установки. Если вы не уверены в своих силах, лучше обратиться к профессионалам. Это поможет избежать повреждений и гарантирует правильную работу нового замка.

Следуя этим советам, вы сможете выбрать надежный и качественный замок зажигания для вашего ВАЗ 2110, что обеспечит безопасность и комфорт при эксплуатации автомобиля.

Вопрос-ответ

Замок зажигания ВАЗ 2110 старого и нового образца разница?

Замки старого и нового образца идут с подсветкой. На замке старого образца стоит обычная лампочка подсветки, а на замке нового образца стоит диодная лампа белого свечения.

Можно ли заменить замок зажигания самостоятельно?

Сделать это можно самостоятельно при наличии минимальных знаний и набора инструментов. Для удобства замены личинки необходимо демонтировать руль, что освободит место для работы. В замок зажигания нужно вставить ключ и перевести его в положение I. В таком положении выступ на замке зажигания будет нажиматься внутрь.

Сколько стоит замок зажигания на ВАЗ 2110?

Замок зажигания для ВАЗ 2110-12 по цене 990 руб.

Советы

СОВЕТ №1

Перед началом замены замка зажигания обязательно отключите аккумулятор. Это поможет избежать короткого замыкания и защитит электронику автомобиля.

СОВЕТ №2

Обратите внимание на порядок снятия старого замка. Запомните или запишите, как были подключены провода, чтобы избежать путаницы при установке нового замка зажигания.

СОВЕТ №3

При выборе нового замка зажигания убедитесь, что он совместим с вашей моделью автомобиля. Лучше всего приобретать запчасти у проверенных производителей или в официальных магазинах.

СОВЕТ №4

После установки нового замка зажигания проверьте его работу. Убедитесь, что все функции, такие как запуск двигателя и работа электроники, функционируют корректно, прежде чем собирать все обратно.
