В статье рассмотрим процесс замены задних стоп-сигналов на автомобиле ВАЗ 2114 и предоставим схему подключения для самостоятельного выполнения. Задние стоп-сигналы важны для безопасности на дороге, так как сигнализируют другим участникам о торможении или остановке. Правильная замена и подключение стоп-сигналов улучшат видимость автомобиля и предотвратят аварийные ситуации.
Задние фонари Ваз 2114. Замена, схема, подключение
Одним из наиболее уязвимых мест в автомобилях отечественного производства являются задние фонари модели ВАЗ 2114. Чаще всего причина заключается в низкокачественных и ненадежных платах, которые используются в этих фонарях. Со временем это может привести к потере контакта с лампами накаливания.
Многие водители пытаются решить эту проблему с помощью физического воздействия, нанося удары по корпусу или основанию фонаря. Однако такие методы не устраняют проблему полностью, и периодически возникают сбои в работе указателей поворота, габаритных огней или стоп-сигналов.
Эксперты отмечают, что замена задних стоп-сигналов на ВАЗ 2114 — это достаточно простая процедура, доступная даже для начинающих автолюбителей. Важно заранее ознакомиться с схемой подключения, чтобы избежать ошибок при установке новых ламп. Специалисты рекомендуют использовать оригинальные детали или качественные аналоги, чтобы обеспечить надежность и долговечность работы системы. При замене необходимо обратить внимание на состояние проводки и контактов, так как коррозия может привести к сбоям в работе стоп-сигналов. Правильная установка и подключение обеспечат не только безопасность на дороге, но и улучшат внешний вид автомобиля.

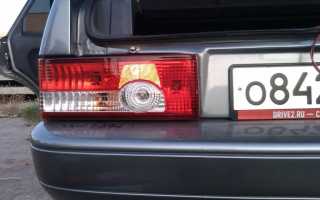

Конструкция задних фонарей ваз 2114
Для выполнения ремонта, диагностики и устранения возникающих неисправностей важно знать конструкцию и схему задних фонарей автомобиля ВАЗ 2114. Задняя фара состоит из трех ключевых компонентов:
- задней крышки;
- платы с креплениями и соединениями для подключения лампочек;
- внешней декоративной крышки и светорассеивателя.

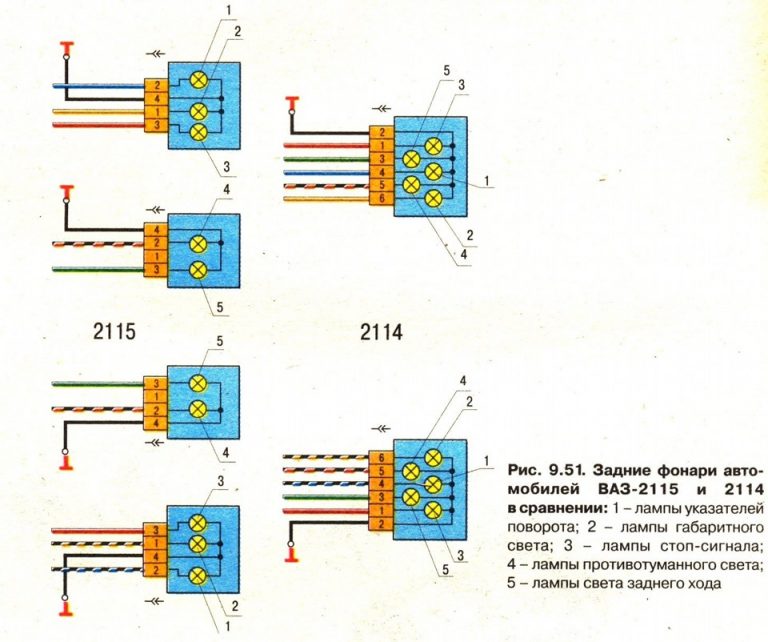

Схема подключения проводов для составных элементов (ламп):
- указатели поворота;
- габаритные огни;
- стоп-сигналы;
- противотуманные фары;
- огни заднего хода.
| Элемент | Описание | Действие при замене/подключении |
|---|---|---|
| Лампы стоп-сигналов | Двухнитевые лампы (обычно P21/5W) для стоп-сигнала и габаритов. | Открутить винты крепления фонаря, снять фонарь, повернуть патрон лампы против часовой стрелки, извлечь старую лампу, вставить новую, собрать в обратном порядке. |
| Лампы поворотников | Однонитевые лампы (обычно P21W) оранжевого цвета. | Аналогично лампам стоп-сигналов, но патрон может быть другим. |
| Лампы заднего хода | Однонитевые лампы (обычно P21W) белого цвета. | Аналогично лампам стоп-сигналов. |
| Лампы противотуманных фар | Однонитевые лампы (обычно P21W) красного цвета (если есть). | Аналогично лампам стоп-сигналов. |
| Плафон заднего фонаря | Корпус, в котором расположены лампы и отражатели. | При замене лампы снимается, при повреждении меняется целиком. |
| Уплотнитель фонаря | Резиновый уплотнитель между фонарем и кузовом. | Проверить целостность при снятии фонаря, заменить при повреждении для предотвращения попадания влаги. |
| Проводка | Электрические провода, идущие к фонарям. | Проверить на наличие обрывов или коррозии при отсутствии сигнала. При подключении нового фонаря или доработке, убедиться в правильном подключении к соответствующим контактам. |
| Разъем подключения | Штекер, соединяющий проводку автомобиля с фонарем. | Проверить на окисление контактов, при необходимости зачистить или заменить. |
| Схема подключения (общая) | Коричневый провод: Масса (минус). Желтый провод: Стоп-сигнал. Зеленый провод: Габаритный свет. Синий провод: Поворотник. Черный провод: Задний ход. Красный провод: Противотуманный свет (если есть). |
При подключении нового фонаря или доработке, строго следовать цветовой маркировке проводов для правильной работы всех функций. Использовать мультиметр для проверки напряжения на контактах. |
| Предохранители | Защищают электрическую цепь от перегрузок. | Проверить соответствующие предохранители в блоке предохранителей при отсутствии работы стоп-сигналов или других функций. |
| Датчик стоп-сигнала | Расположен на педали тормоза, замыкает цепь при нажатии. | Проверить работоспособность при отсутствии стоп-сигналов, но при исправных лампах. |
Интересные факты
Вот несколько интересных фактов о задних стоп-сигналах на ВАЗ 2114, их замене и схеме подключения:
-
Модульная конструкция: Задние стопари на ВАЗ 2114 имеют модульную конструкцию, что позволяет легко заменять отдельные элементы, такие как лампы или даже целые блоки. Это упрощает процесс ремонта и обслуживания, так как не нужно менять весь фонарь целиком.
-
Схема подключения: ВАЗ 2114 использует стандартную схему подключения для задних стоп-сигналов, где каждый фонарь подключается через отдельный разъем. Это позволяет быстро диагностировать и устранять неисправности, так как можно проверить целостность проводки и работу каждой лампы отдельно.
-
Совместимость с другими моделями: Задние стопари от ВАЗ 2114 могут быть совместимы с другими моделями ВАЗ, такими как ВАЗ 2109 и ВАЗ 2113. Это дает возможность владельцам использовать запчасти от других автомобилей, что может быть полезно в случае необходимости замены или модернизации.
Причины поломок
Наиболее частые причины неисправности узла:
- Самым уязвимым элементом всей системы является эластичная плата;
- На втором месте — простое перегорание или механические повреждения лампочек;
- Третьей причиной могут быть неисправности предохранителя или реле;
- Окисление контактов;
- Обрыв проводов.
Сначала стоит проверить те компоненты, которые не требуют полного снятия фары (например, предохранители и реле). Затем следует оценить качество соединений, наличие окисления и уровень напряжения, подаваемого на осветитель. Последним шагом будет разборка заднего фонаря, извлечение и осмотр платы.
Читайте также:
Замена задних фонарей ваз 2114
Чтобы извлечь заднее осветительное оборудование, вам понадобятся:
- ключ на «8»;
- удобная крестовая отвертка.
Процесс состоит из семи простых шагов:
- В первую очередь откройте багажник вашего автомобиля. Если он забит вещами, которые могут помешать работе, освободите пространство внутри.
- Для обеспечения доступа к корпусу задних фар необходимо снять декоративную тканевую обшивку. Она фиксируется несколькими саморезами, которые легко откручиваются с помощью отвертки. Отведите обшивку так, чтобы она не мешала дальнейшим действиям. На более современных моделях ВАЗ 2114 обшивка может крепиться с помощью обычной тканевой липучки.
- Найдите контактную фишку, соединенную с платой фары, и аккуратно извлеките ее из разъема. При этом не расшатывайте фишку, все действия выполняйте очень осторожно.
- Теперь пришло время снять и извлечь саму плату. Для этого нажмите на специальный пластиковый фиксатор и аккуратно вытяните изделие из корпуса фары.
- На этом этапе необходимо открутить крепления задних фонарей. С помощью ключа на «8» выкрутите по одной гайке с четырех крепежных шпилек, расположенных по углам каждого фонаря.
- Теперь осталось отсоединить корпус устройства от кузова автомобиля. Для этого обхватите фару обеими руками и потяните ее на себя.
- Обратное подключение задних фонарей на ВАЗ 2114 выполняется аналогично процессу их снятия.
Заключение
Чтобы решить проблему с задними фарами автомобилей ВАЗ, можно воспользоваться двумя подходами. Первый вариант заключается в регулярной проверке, доработке, ремонте или замене платы. Второй способ — установить два новых задних фонаря (в сборе), которые будут более надежными и альтернативными. На сегодняшний день на рынке автомобилей доступно несколько моделей таких изделий.
Советы по выбору и покупке задних фонарей
При выборе и покупке задних фонарей для ВАЗ 2114 важно учитывать несколько ключевых аспектов, чтобы обеспечить не только эстетический вид автомобиля, но и его безопасность на дороге.
1. Совместимость с моделью автомобиля: Перед покупкой убедитесь, что выбранные фонари подходят именно для вашей модели ВАЗ 2114. На рынке представлено множество аналогов и оригинальных запчастей, и не все из них могут идеально подойти. Проверьте артикулы и спецификации, указанные производителем.
2. Тип ламп: Задние фонари могут использовать разные типы ламп: галогенные, светодиодные или обычные накаливания. Светодиодные фонари, как правило, более долговечны и ярки, но могут стоить дороже. Галогенные лампы обеспечивают хорошее освещение, но требуют более частой замены. Убедитесь, что выбранные вами фонари используют лампы, которые легко доступны для замены.
3. Качество материалов: Обратите внимание на материалы, из которых изготовлены фонари. Они должны быть устойчивыми к воздействию внешней среды, включая влагу, ультрафиолетовые лучи и механические повреждения. Пластик должен быть прочным и не подверженным выцветанию.
4. Дизайн и стиль: Задние фонари могут значительно изменить внешний вид вашего автомобиля. Выбирайте фонари, которые гармонично вписываются в общий стиль вашего ВАЗ 2114. Существуют как классические, так и более современные варианты, включая тонированные и прозрачные модели.
5. Производитель: Отдавайте предпочтение проверенным производителям, которые зарекомендовали себя на рынке. Оригинальные запчасти, как правило, имеют более высокое качество и гарантии, чем дешевые аналоги. Изучите отзывы и рейтинги, чтобы сделать осознанный выбор.
6. Цена: Сравните цены на разные модели фонарей в различных магазинах. Не всегда высокая цена означает лучшее качество, но слишком низкая стоимость может свидетельствовать о низком качестве товара. Найдите баланс между ценой и качеством.
7. Установка: Некоторые модели фонарей могут требовать специального оборудования или навыков для установки. Если вы не уверены в своих силах, лучше обратиться к профессионалам. Убедитесь, что в комплекте с фонарями идут все необходимые элементы для установки.
Следуя этим советам, вы сможете выбрать и приобрести задние фонари для ВАЗ 2114, которые будут не только функциональными, но и стильными, обеспечивая безопасность на дороге и подчеркивая индивидуальность вашего автомобиля.
Вопрос-ответ
Как заменить задние стопари на ВАЗ 2114?
Для замены задних стопарей на ВАЗ 2114 необходимо сначала открыть багажник и снять обивку, чтобы получить доступ к креплениям фонарей. Затем открутите болты, удерживающие стопари, и аккуратно извлеките их из корпуса. Установите новые стопари, подключите провода и зафиксируйте их на месте, закрутив болты обратно.
Какие инструменты понадобятся для замены стопарей?
Для замены задних стопарей на ВАЗ 2114 вам понадобятся: крестовая отвертка, головка с трещоткой (обычно на 10 мм), а также плоскогубцы для отсоединения проводов. Рекомендуется также иметь под рукой перчатки и тряпку для предотвращения загрязнения новых фонарей.
Как правильно подключить новые задние стопари?
При подключении новых задних стопарей важно следовать схеме подключения, которая обычно указана на упаковке или в инструкции. Убедитесь, что провода соответствуют цветам: красный провод — стоп-сигнал, черный — масса. Подключите провода, зафиксируйте их и проверьте работу стопарей перед окончательной сборкой.
Советы
СОВЕТ №1
Перед началом замены задних стопарей на ВАЗ 2114 обязательно отключите аккумулятор. Это поможет избежать короткого замыкания и защитит электронику автомобиля во время работы.
СОВЕТ №2
При выборе новых стопарей обратите внимание на их совместимость с вашей моделью. Лучше всего покупать оригинальные детали или качественные аналоги, чтобы избежать проблем с установкой и работой.
СОВЕТ №3
Перед подключением новых стопарей внимательно изучите схему подключения, чтобы правильно соединить провода. Неправильное подключение может привести к неисправностям в работе освещения.
-
Читайте также:
СОВЕТ №4
После завершения установки проверьте работу стопарей, включая их в различных режимах (торможение, габариты). Это поможет убедиться, что все соединения выполнены правильно и стопари функционируют должным образом.
