В статье рассмотрим внутренний замок водительской двери автомобиля ВАЗ 2110: его схему, процесс снятия и регулировки. Правильная работа замка важна для безопасности и комфорта при эксплуатации автомобиля. Знание устройства и принципа работы замка поможет избежать неприятностей и самостоятельно выполнить обслуживание и настройку.

Устройство механизма замка

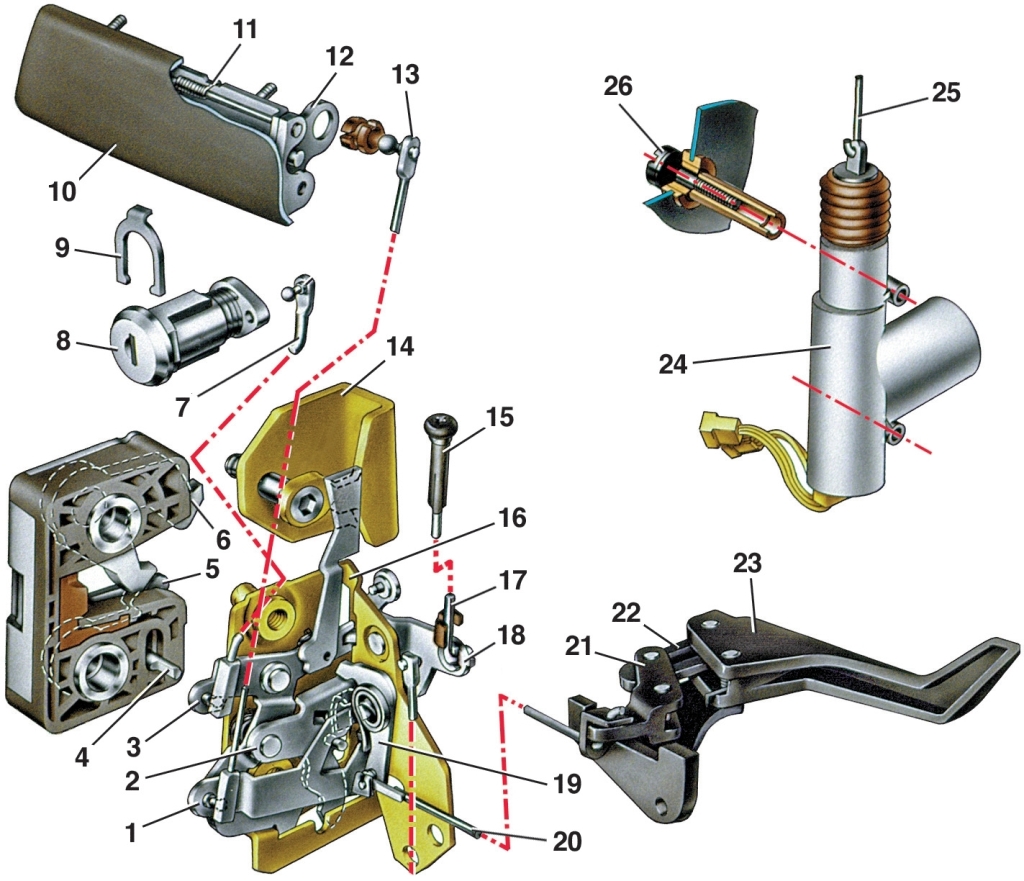

Замок передней двери состоит из следующих элементов: 1 – рычаг внешнего привода; 2 – промежуточный рычаг; 3 и 18 – рычаги отключения замка; 4 – палец привода замка; 5 – собачка; 6 – храповик; 7 – тяга отключения замка; 8 – выключатель замка; 9 – скоба; 10 – внешняя ручка двери; 11 – пружина внешней ручки; 12 – поводок; 13 – тяга внешнего привода; 14 – фиксатор замка; 15 – кнопка отключения замка; 16 – корпус внутреннего замка; 17 – тяга кнопки отключения; 18 – двухплечий рычаг отключения замка; 19 – рычаг внутреннего привода замка; 20 – тяга внутреннего привода; 21 – промежуточная тяга внутренней ручки; 22 – поводок внутренней ручки; 23 – внутренняя ручка двери; 24 – моторедуктор блокировки замка; 25 – тяга блокировки; 26 – винт крепления моторедуктора.

Для многих водителей модификация бесшумных замков ВАЗ 2110 является важной задачей, так как они стремятся сделать замок не просто тихим, а практически незаметным. Но обо всем по порядку.

Эксперты отмечают, что внутренний замок водительской двери автомобиля ВАЗ 2110 играет ключевую роль в обеспечении безопасности и комфорта. Правильная схема его установки и функционирования позволяет избежать множества проблем, связанных с открытием и закрытием двери. При снятии замка важно следовать пошаговым инструкциям, чтобы не повредить элементы двери и не нарушить работу системы. Регулировка замка также требует внимательности: необходимо убедиться, что он правильно фиксируется в закрытом положении и не имеет люфта. Специалисты рекомендуют периодически проверять состояние замка и смазывать его механизмы, чтобы продлить срок службы и избежать неожиданных поломок.

Обзор конструкции внутренней части замка ВАЗ-2108 (2110 и тд) ★ Хранители истории ★ Подпишись!!

Когда необходимо поменять замок

Необходимость замены стандартного заводского замка на более усовершенствованный может возникнуть в следующих ситуациях:

1. Если у вас есть подозрения, что ваш автомобиль мог стать объектом попытки угона. Обычно неопытные угонщики могут лишь повредить замок, о чем свидетельствуют следующие признаки:
   • Замок передней двери стал шатким, чего раньше не наблюдалось;
   • Ключ трудно поворачивается, и открыть двери становится проблематично;
   • Наблюдаются видимые повреждения в области замка или рядом с ним;
   • Вы не можете открыть переднюю дверь своим ключом;
2. Если вы потеряли ключи. Даже если у вас имеется запасной комплект, это должно вас насторожить. Возможно, ключи не просто утеряны, а украдены, что создает риск угона автомобиля. В такой ситуации, как и в случае с «непонятной» потерей ключей от дома, замена замка становится необходимой для обеспечения спокойствия. В некоторых случаях достаточно заменить лишь личинку замка, что обойдется дешевле и потребует меньше усилий. Личинка – это внутренний механизм, который поворачивается ключом. Она уникальна, как и сам ключ. Таким образом, не разбирая весь механизм (о чем речь пойдет ниже), вы сможете выполнить этот небольшой ремонт и получить совершенно новый замок для открытия передней двери;
3. Если вы случайно повредили что-то в механизме замка передней двери. Например, при замене обивки или неосторожной регулировке и т.д. Устройство замка таково, что его механизм не ограничивается только видимой частью, а включает запорные детали, расположенные под дверной обивкой;
4. Если вы хотите повысить надежность замка, улучшив его защитные свойства, что требует его ремонта и доработки.

Интересные факты

Вот несколько интересных фактов о внутреннем замке водительской двери автомобиля ВАЗ 2110, а также о его снятии и регулировке:

1. Уникальная конструкция: Внутренний замок двери ВАЗ 2110 имеет уникальную конструкцию, которая сочетает в себе механические и электрические элементы. Это позволяет не только открывать и закрывать дверь вручную, но и управлять замком с помощью центрального замка, что повышает уровень безопасности автомобиля.

2. Схема подключения: Схема подключения внутреннего замка включает в себя не только сам замок, но и элементы управления, такие как кнопка центрального замка и проводка, соединяющая их. Понимание этой схемы может помочь в диагностике проблем с замком, таких как его заедание или отсутствие реакции на команды.

3. Регулировка замка: Регулировка внутреннего замка двери может потребоваться в случае, если дверь не закрывается плотно или открывается с трудом. Это может быть связано с износом деталей или неправильной установкой. Правильная регулировка замка не только улучшает функциональность двери, но и предотвращает возможные проблемы с безопасностью, такие как случайное открытие двери во время движения.

Эти факты подчеркивают важность правильного обслуживания и понимания конструкции замка двери для обеспечения безопасности и комфорта при эксплуатации автомобиля.

Снятие

Замена, регулировка или ремонт замка требует его демонтажа, для чего необходимо выполнить следующие шаги:

1. Удалите обивку с передней двери, где расположен замок.
2. Отсоедините от рычага замка:
   • Тягу внешней ручки;
   • Тягу замкового цилиндра.
3. Отсоедините тягу и снимите внутреннюю ручку.
4. Уберите наружный замок, открутив два винта, которые его фиксируют.
5. Снимите внутренний замок вместе с двумя тягами — для внутренней ручки и блокировки.
6. После удаления пластикового держателя с блокировочной тяги, отсоедините ее от рычага.
7. Сняв стопорную скобу, отсоедините тягу внешней ручки от рычага.
8. Если в процессе ремонта требуется заменить наконечник тяги, обязательно запоминайте или записывайте количество оборотов при его откручивании. Устанавливая новый, закручивайте его на то же количество оборотов, так как именно с помощью этих наконечников осуществляется регулировка длины тяг.
9. При установке нового замка все действия следует выполнять в обратной последовательности.

Замена замка двери наружного и внутреннего на ВАЗ 2110, 2111 и 2112

Детали установки

Часто даже так называемые бесшумные замки, которые устанавливаются вместо старых и шумных, требуют дополнительной доработки.

Существует несколько методов улучшения, но ключевым моментом является установка прокладки между кузовом и механизмом, так как в этом месте остается щель, которая влияет на проникновение воздуха и пыли, а также на уровень шума.

Если после установки двери она не защелкивается, проблему можно решить несколькими способами:

• Укрепление нижних пружин (лучше использовать пружины от старого, шумного механизма);
• Установка поролонового кубика на место пулевой пружины;
• Установка одной большой пружины снизу.

бесшумные замки на ВАЗ

Регулирование

Если дверь плохо открывается или закрывается, необходимо отрегулировать её с помощью фиксатора. Для этого следует ослабить крепежные винты с помощью ударной отвертки и переместить фиксатор.

Если дверь закрывается слишком туго, нужно переместить фиксатор наружу, а если она закрывается неплотно – внутрь. В случае, когда дверь при закрывании приподнимается, фиксатор следует опустить.

Также важно помнить, что для обеспечения бесшумной работы замка его рекомендуется смазывать каждые два-три месяца.

Частые неисправности и их устранение

Внутренний замок водительской двери автомобиля ВАЗ 2110 может сталкиваться с различными неисправностями, которые могут затруднить его использование или полностью вывести из строя. Рассмотрим наиболее распространенные проблемы и способы их устранения.

1. Замок не открывается или закрывается

Если замок не реагирует на ключ или кнопку центрального замка, это может быть связано с несколькими причинами:

• Износ механизма замка: Со временем детали замка могут изнашиваться, что приводит к затруднениям в его работе. В этом случае рекомендуется снять замок и провести его разборку для смазки или замены изношенных деталей.
• Проблемы с электропроводкой: Если замок управляется электрическим приводом, проверьте целостность проводов и соединений. Возможно, потребуется заменить поврежденные участки проводки или восстановить соединения.
• Забивание механизма: Песок, грязь или другие загрязнения могут забивать механизм замка. Попробуйте очистить замок с помощью WD-40 или аналогичного средства, а затем смазать его.

2. Замок заедает

Если замок открывается и закрывается с трудом, это может быть вызвано:

• Недостатком смазки: Регулярная смазка механизма замка поможет избежать заедания. Используйте графитовую смазку или специальное масло для замков.
• Неправильной регулировкой: Если замок установлен неправильно, это может привести к его заеданию. Проверьте положение замка и при необходимости отрегулируйте его.

3. Поломка ключа в замке

Если ключ сломался в замке, необходимо:

• Извлечь остатки ключа: Используйте специальные инструменты для извлечения ключа, такие как пинцет или магнит. Если это не удается, возможно, потребуется обратиться к специалисту.
• Замена замка: Если замок поврежден, его может потребоваться заменить. Убедитесь, что новый замок соответствует оригинальным характеристикам.

4. Проблемы с центральным замком

Если центральный замок не функционирует должным образом, проверьте:

• Предохранители: Убедитесь, что предохранители, отвечающие за центральный замок, не перегорели.
• Электропривод: Проверьте работоспособность электропривода замка. Если он не срабатывает, возможно, потребуется его замена.

Регулярное обслуживание и диагностика внутреннего замка водительской двери помогут избежать многих проблем и продлить срок службы механизма. Если вы столкнулись с серьезными неисправностями, рекомендуется обратиться к специалистам для профессионального ремонта.

Вопрос-ответ

Чем отличается замок зажигания нового образца от старого ВАЗ 2110?

Замки старого и нового образца идут с подсветкой. На замке старого образца стоит обычная лампочка подсветки, а на замке нового образца стоит диодная лампа белого свечения.

Как работает внутренний замок двери?

Секретная часть изготовлена в виде цилиндра. В нем располагаются штифты, которые под действием ключа сдвигаются и позволяют его провернуть. Сувальдные – такой механизм надежнее цилиндрового. Внутри замка расположены пластины, которые двигаются под действием ключа.

Советы

СОВЕТ №1

Перед началом работы обязательно ознакомьтесь с электрической схемой внутреннего замка. Это поможет избежать ошибок при подключении и регулировке, а также упростит процесс снятия и установки замка.

СОВЕТ №2

Используйте качественные инструменты для снятия замка, чтобы избежать повреждений. Рекомендуется иметь под рукой отвертки, ключи и специальные приспособления для работы с пластиковыми креплениями.

СОВЕТ №3

При регулировке замка обратите внимание на его положение и зазоры. Неправильная установка может привести к проблемам с закрыванием двери или ее открыванием, поэтому проверяйте работу замка после каждой регулировки.

СОВЕТ №4

Не забывайте о смазке механизмов замка. Регулярная смазка поможет предотвратить заедание и продлит срок службы замка. Используйте специальные смазочные материалы, подходящие для автомобильных замков.
