Настройка сцепления на ВАЗ 2114 влияет на комфорт и безопасность вождения. Правильная регулировка обеспечивает плавное переключение передач, предотвращает пробуксовку и износ трансмиссии. В этой статье рассмотрим, как настроить сцепление на ВАЗ 2114 для надежной работы автомобиля и продления срока службы его компонентов.

Устройство, неисправности и работы по замене сцепления ВАЗ 2114

Сцепление представляет собой устройство в автомобиле, которое передает вращательное движение от коленчатого вала двигателя к трансмиссии, а затем к колесам. Основная функция сцепления заключается в том, чтобы обеспечить плавный старт без резких толчков и позволить переключать передачи бесшумно.

Настройка сцепления на ВАЗ 2114 — важный процесс, который требует внимательного подхода. Эксперты отмечают, что правильная регулировка сцепления обеспечивает не только комфортное вождение, но и продлевает срок службы трансмиссии. В первую очередь, необходимо проверить уровень жидкости в системе и состояние троса сцепления. При необходимости, трос следует отрегулировать, чтобы исключить люфт и обеспечить четкое срабатывание.

Кроме того, специалисты рекомендуют обращать внимание на состояние диска сцепления и маховика. Износ этих компонентов может привести к проблемам с переключением передач. Важно также следить за работой педали сцепления: она должна иметь равномерный ход и не заедать. Регулярное обслуживание и настройка сцепления помогут избежать серьезных поломок и обеспечат надежную работу автомобиля в любых условиях.

Как подтянуть сцепление на ВАЗ.Регулировка сцепления на ВАЗ 2109, 2114, 2110, 2111, 2112, 2108

ОБ УСТРОЙСТВЕ СЦЕПЛЕНИЯ

Конструкция сцепления на автомобиле ВАЗ 2114 схожа с механизмами моделей 2113 и 2115. Оно выполнено в виде сухого однодискового устройства. В комплект входит система, которая гасит крутящие колебания, а также нажимная пружина. Схема устройства сцепления ВАЗ 2114 представлена на рисунке.

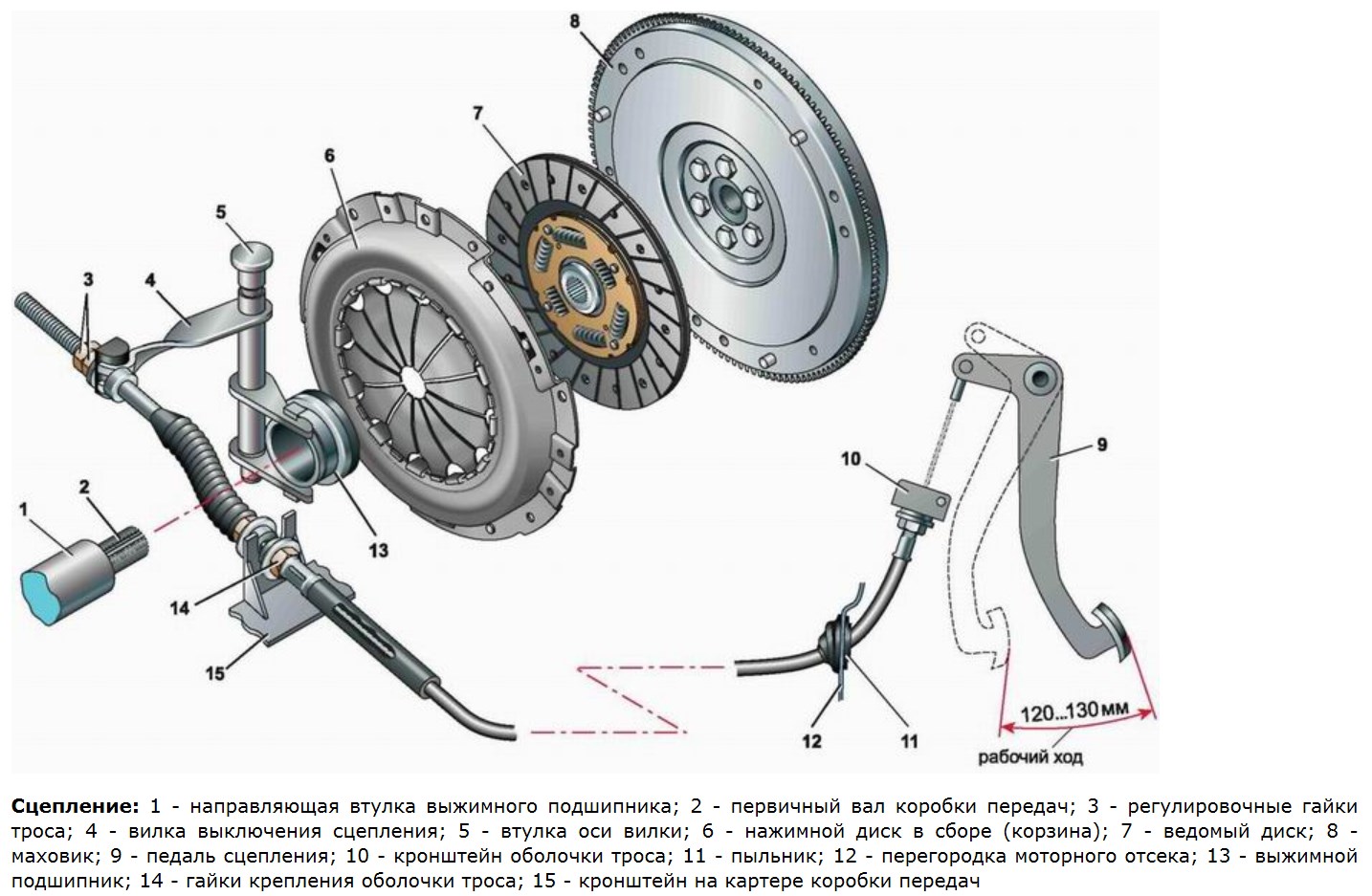

Сцепление ВАЗ 2114 включает в себя (см. рисунок):

• Тросик с оболочкой;
• Нижний наконечник троса;
• Регулировочная гайка;
• Корпус для крепления оболочки к КПП;
• Разделительные шайбы;
• Гайка для регулировок;
• Резиновая защитная оболочка;
• Поводок троса;
• Вилка выключения;
• Корзина;
• Болты, фиксирующие корзину к маховику;
• Нажимной диск;
• Маховик;
• Ведомый диск;
• Первичный вал КПП;
• Щиток;
• Кожух;
• Нажимная пружина;
• «Выжимной» подшипник;
• Прокладка;
• Корпус «выжимного» подшипника;
• Наконечник тросика;
• Упорная шайба троса;
• Узел крепления тросика;
• Ось педали;
• Оттяжная пружина;
• Педаль выключения.

Как видно из схемы, механизм состоит из двух рабочих узлов: один из них является ведущим, а другой – ведомым. Ведомый узел включает диск, на который с обеих сторон прикреплены накладки и установлены пружины демпфера. Этот диск установлен на шлицах первичного вала КПП и может двигаться по ним. При нажатии на педаль диск ведомого сцепления прижимается к маховику нажимным диском.

Ведущий узел состоит из нажимного диска и кожуха сцепления, который фиксируется к маховику с помощью шести болтов. Для центровки предусмотрены штифты на маховике и направляющие отверстия в кожухе. Сцепление имеет конструкцию без зазоров и приводится в действие с помощью троса.

Для отключения сцепления установлен привод, который активируется при нажатии на педаль. Трос шарнирно прикреплен к педали своим верхним наконечником. Нижний конец троса также соединен с выключающей вилкой через шарнир. Движение троса поворачивает вилку, которая, в свою очередь, перемещает «выжимной» подшипник.

Интересные факты

Вот несколько интересных фактов о настройке сцепления на ВАЗ 2114:

1. Регулировка свободного хода: Важно правильно настроить свободный ход педали сцепления. Обычно он должен составлять 15-25 мм. Это позволяет избежать преждевременного износа как сцепления, так и других компонентов трансмиссии. Неправильная регулировка может привести к пробуксовке сцепления или затруднениям при переключении передач.

2. Проверка уровня жидкости: На ВАЗ 2114 сцепление работает на гидравлическом принципе, и уровень жидкости в системе также влияет на его работу. Регулярная проверка уровня тормозной жидкости (которая используется в системе сцепления) может предотвратить проблемы с его работой. Низкий уровень жидкости может привести к тому, что сцепление будет плохо срабатывать.

3. Состояние выжимного подшипника: При настройке сцепления важно обратить внимание на состояние выжимного подшипника. Если он изношен или поврежден, это может привести к шумам и неправильной работе сцепления. Замена подшипника при установке нового сцепления может значительно улучшить его работу и продлить срок службы всей системы.

Эти аспекты помогут обеспечить надежную и долговечную работу сцепления на вашем автомобиле.

КАК ЕГО МЕНЯЮТ

С уверенностью можно сказать, что ремонт или настройка сцепления необходимы в основном при износе накладок. Проблемы с нажимным диском или маховиком встречаются значительно реже.

КАКИЕ БЫВАЮТ ПРИЗНАКИ НЕИСПРАВНОСТИ

Основными причинами преждевременных поломок транспортных средств часто становятся сами владельцы, а точнее, их манера вождения. Резкие старты с пробуксовкой или длительное нажатие на педаль могут негативно сказаться на работе механизма.

О наличии неисправностей в механизме могут свидетельствовать следующие признаки:

1. Появление рывков и вибраций во время движения;
2. Наличие постороннего шума при переключении коробки передач;
3. Проблемы с включением или выключением сцепления.

К сожалению, иногда причиной неисправностей становятся запасные части низкого качества.

ЧТО ДЕЛАТЬ, ЕСЛИ «БАРАХЛИТ» ЭТОТ УЗЕЛ: РЕГУЛИРОВКА, ЗАМЕНА ТРОСА И СЦЕПЛЕНИЯ

Первым шагом в процессе является регулировка сцепления на ВАЗ 2114. Основная цель этой процедуры — изменить длину троса и его оболочки относительно крепления на коробке передач. С помощью таких настроек можно увеличить или уменьшить рабочий ход педали сцепления. Эта операция достаточно проста и доступна для выполнения любому водителю.

Чтобы правильно провести регулировку, следуйте следующему алгоритму действий:

• Установите автомобиль на ровной поверхности и запустите двигатель;
• Включите первую передачу и попытайтесь тронуться с места. Обратите внимание на момент, когда автомобиль начнет движение;
• Если это происходит в конце рабочего хода педали, значит, требуется регулировка;
• С помощью линейки измерьте рабочий ход педали. Для этого полностью выжмите педаль и установите линейку рядом. Сделайте отметку, затем отпустите педаль и снова отметьте конец хода. Расстояние между отметками должно составлять 125 – 135 мм. Если оно отличается, необходимо провести регулировку;
• Откройте капот и найдите узел крепления троса на коробке передач;
• На этом узле расположены две регулировочные гайки, с помощью которых можно добиться нужного рабочего хода педали.

Иногда на резьбовой части наконечника троса может появиться ржавчина. Для её удаления обработайте это место «ведешкой», тормозной жидкостью или маслом. Это упростит процесс регулировки. Также проверьте состояние троса в оболочке: если обнаружите поврежденные жилы, замените трос на новый.

Теперь рассмотрим, как заменить трос сцепления. Процедура замены несложная. Для её выполнения подготовьте следующие инструменты:

1. Гаечные ключи на «17»;
2. Новый трос сцепления;
3. Средство для откручивания ржавых гаек;
4. Консистентную смазку Литол 24.

Когда все инструменты готовы, можно приступать к работе. Помощь друга не обязательна, но может быть полезной. Работайте в следующем порядке:

• Откройте капот и найдите место крепления троса на коробке передач;
• С помощью ключей на «17» ослабьте крепление троса и извлеките его;
• Выведите наконечник троса из вилки сцепления;
• Далее продолжайте работу в салоне автомобиля. Уберите коврик и обивку в области педалей;
• Найдите ушко троса и отсоедините его от педали;
• После этого вытяните трос в моторный отсек;
• Если трос извлечен, установите новый, следуя обратной последовательности. Не забудьте перед установкой нового троса проверить втулку на педали на наличие износа; при необходимости замените её.

Запустите двигатель и проверьте работу сцепления. Если проблемы устранены и оно функционирует исправно, можете продолжать движение. Если же неисправности остались, потребуется замена изношенных деталей. Обычно изнашиваются накладки ведомого диска, и в этом случае необходимо заменить диск сцепления.

Чтобы заменить диск сцепления на ВАЗ 2114, нужно отсоединить коробку передач от двигателя. Для этого подготовьте:

1. Накидной ключ и головку на «8», «19»;
2. Бородок с плоским жалом;
3. Г-образный вороток;
4. Головку на «32»;
5. Монтировку, желательно с изгибом;
6. Ключ и головку на «15»;
7. Плоскую отвертку;
8. Оправку для центровки диска сцепления;
9. Домкрат.

Далее действуйте следующим образом:

• Отключите и снимите аккумулятор, корпус с воздушным фильтром и датчик массового расхода воздуха. Также снимите стартер и скоростной датчик с коробки передач;
• Установите упоры под задние колеса и затяните ручной тормоз. Поднимите левую сторону автомобиля домкратом и снимите левое колесо, затем аналогично снимите правое;
• Далее отвинтите контргайки на ступице и снимите рычаг. Если есть брызговики и защита картера, их также следует снять;
• Под двигатель установите опору для фиксации в подвешенном состоянии;
• Снимите реактивную тягу и кулису с коробки передач;
• Следующий шаг — слить масло из картера коробки передач и отключить разъем от выключателя задней скорости;
• Ключ на «19» используется для отвинчивания коробки от блока двигателя. Когда болты будут сняты, немного опустите двигатель и отведите коробку от блока;
• Для выполнения этой операции потребуется помощник;
• Извлеките оба привода и установите на их место заглушки для фиксации главной передачи. Теперь можно снять коробку передач;
• Ключом на «8» или головкой отвинчивайте болты, крепящие корзину к маховику, и снимите её.

Установку коробки передач выполняйте в обратной последовательности. Не забудьте про центровку ведомого диска, которую осуществляют с помощью специальной оправки. После того как диск будет отцентрирован, можно затянуть болты, крепящие корзину.

Регулировка сцепления ВАЗ!

Как заменить сцепление на 2109-14 и тд

СОВЕТ ПО ВЫБОРУ

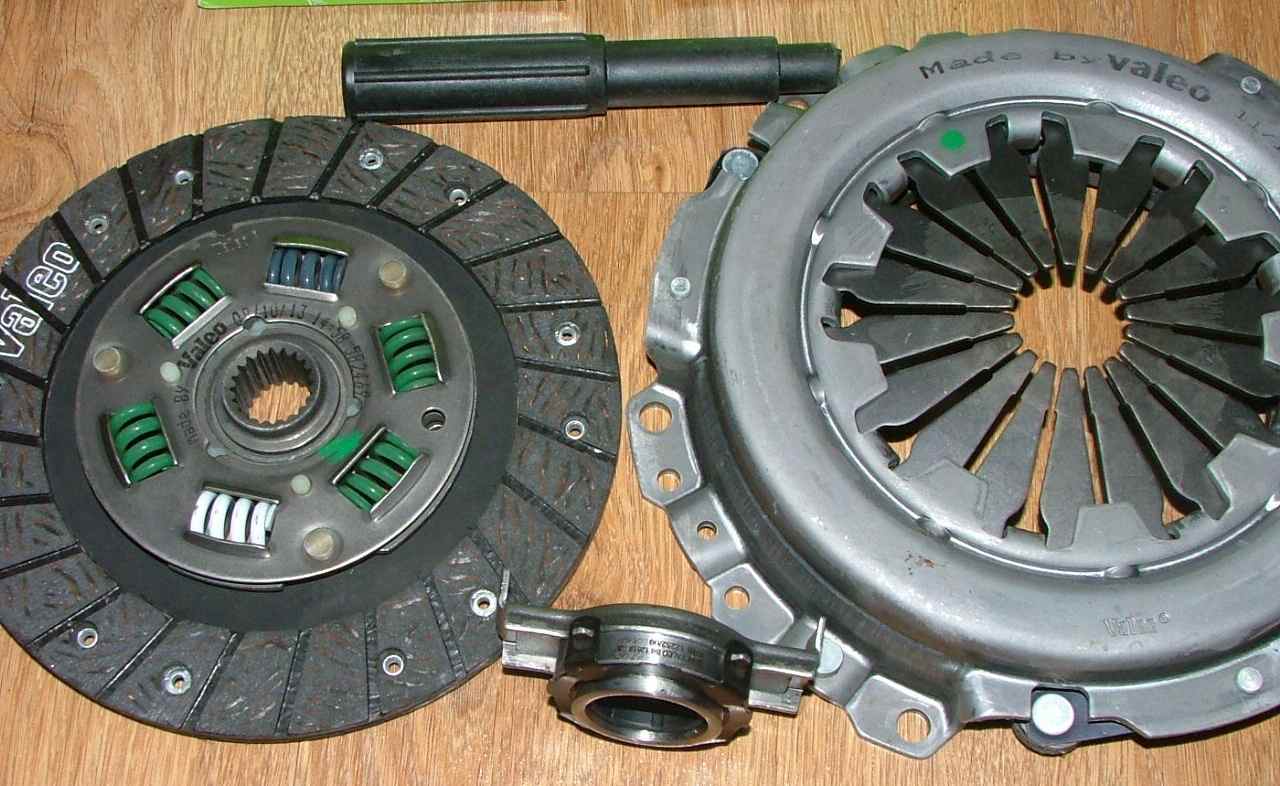

Мы рекомендуем обратить внимание на сцепление для ВАЗ 2114. Эксперты советуют выбирать такие бренды, как Valeo (Франция), LUK (Германия), ВазИнтерСервис (Россия) и другие. Цены на замену в автосервисах варьируются от 6 до 10 тысяч рублей.

ПРОВЕРКА И НАЛАЖИВАНИЕ ПАРАМЕТРОВ СЦЕПЛЕНИЯ

Настройка сцепления на автомобиле ВАЗ 2114 является важной процедурой, которая обеспечивает правильную работу трансмиссии и комфортное управление автомобилем. В данном разделе мы рассмотрим основные этапы проверки и наладки параметров сцепления.

1. Проверка состояния сцепления

Перед началом настройки сцепления необходимо убедиться в его исправности. Для этого выполните следующие действия:

• Проверка уровня жидкости: Убедитесь, что уровень тормозной жидкости в бачке сцепления находится в пределах нормы. Низкий уровень жидкости может привести к неправильной работе сцепления.
• Осмотр на наличие утечек: Проверьте все соединения и шланги на наличие утечек жидкости. Утечки могут вызвать недостаточное давление в системе.
• Проверка педали сцепления: Убедитесь, что педаль сцепления не заедает и возвращается в исходное положение. Если педаль слишком мягкая или жесткая, это может указывать на проблемы в системе.

2. Регулировка сцепления

Если сцепление требует регулировки, выполните следующие шаги:

• Регулировка троса сцепления: На ВАЗ 2114 сцепление управляется тросом. Для его регулировки необходимо найти регулировочный механизм, который обычно расположен в районе педали сцепления. Ослабьте гайку и отрегулируйте длину троса, чтобы обеспечить правильный зазор между педалью и сцеплением.
• Проверка зазора: Правильный зазор между педалью сцепления и механизмом сцепления должен составлять 1-2 см. Если зазор слишком большой или маленький, это может привести к неправильной работе сцепления.

3. Проверка работы сцепления

После регулировки сцепления необходимо проверить его работу:

• Тест-драйв: Проведите тест-драйв автомобиля, чтобы убедиться, что сцепление включается и выключается плавно. Обратите внимание на любые посторонние звуки или вибрации.
• Проверка на пробуксовку: На ровной поверхности попробуйте ускориться на первой передаче. Если сцепление пробуксовывает, возможно, потребуется его замена.

4. Замена сцепления

Если после всех проверок и регулировок сцепление продолжает работать неправильно, возможно, потребуется его замена. Процесс замены включает в себя:

• Снятие коробки передач: Для доступа к сцеплению необходимо снять коробку передач. Это требует определенных навыков и инструментов.
• Замена диска сцепления: Установите новый диск сцепления и проверьте его положение. Убедитесь, что все крепления надежно затянуты.
• Сборка: Установите коробку передач на место и подключите все необходимые элементы.

Правильная настройка и обслуживание сцепления на ВАЗ 2114 обеспечивают надежную работу автомобиля и комфорт при вождении. Регулярные проверки и своевременная замена изношенных деталей помогут избежать серьезных поломок и продлить срок службы автомобиля.

Вопрос-ответ

Как правильно отрегулировать сцепление?

Чтобы правильно отрегулировать сцепление, сначала нужно поднять автомобиль и снять защитный кожух, если он есть. Затем проверьте зазор между педалью сцепления и ее упором: он должен составлять 1-2 см. Если зазор слишком мал или велик, отрегулируйте его с помощью регулировочного винта или троса, в зависимости от типа сцепления. После регулировки проверьте работу сцепления, нажав на педаль и убедившись, что она возвращается в исходное положение без заеданий.

Что будет, если неправильно отрегулировать сцепление?

Неправильная регулировка сцепления. Если сцепление неправильно настроено или отрегулировано, это может привести к его плохому функционированию. Неправильный зазор между деталями может вызвать пробуксовку, что, в свою очередь, повлияет на ваше вождение.

Советы

СОВЕТ №1

Перед началом настройки сцепления убедитесь, что у вас есть все необходимые инструменты, такие как ключи, отвертки и манометр. Это поможет избежать лишних перерывов в процессе работы и сделает настройку более эффективной.

СОВЕТ №2

Обратите внимание на состояние сцепления. Если оно изношено или повреждено, лучше заменить его, чем пытаться настроить. Настройка изношенного сцепления не приведет к желаемым результатам и может ухудшить работу автомобиля.

СОВЕТ №3

При настройке сцепления следуйте рекомендациям производителя, указанным в руководстве по эксплуатации. Это поможет избежать ошибок и обеспечит правильную работу системы сцепления в дальнейшем.

СОВЕТ №4

После завершения настройки сцепления проведите тест-драйв, чтобы убедиться, что сцепление работает корректно. Обратите внимание на плавность переключения передач и отсутствие посторонних звуков. Если есть сомнения, лучше обратиться к специалисту.
