В статье рассмотрим давление бензина в бензиновых двигателях. Оно критически влияет на производительность, экономичность и долговечность. Обсудим, как измерить давление, какие инструменты нужны и какие значения нормальны для разных автомобилей. Знание этих параметров поможет выявлять и устранять проблемы с системой подачи топлива, обеспечивая надежную работу автомобиля.

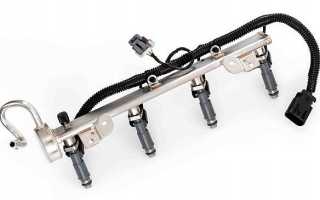

ИЗМЕРЕНИЕ ДАВЛЕНИЯ ТОПЛИВА В РАМПЕ

Давление топлива в рампе оказывает непосредственное влияние на объем топлива, поступающего в цилиндры. Любое отклонение от установленных норм может вызвать как переобогащение, так и переобеднение топливовоздушной смеси. В данной статье мы расскажем, как своими руками создать устройство для измерения давления в топливной рейке инжекторного двигателя. Полученные данные помогут вам оценить эффективность работы бензонасоса и проверить исправность регулятора давления топлива.

Эксперты в области автомобильной техники подчеркивают важность правильного измерения давления бензина для обеспечения оптимальной работы двигателя. Давление топлива должно находиться в пределах, рекомендованных производителем, что обычно составляет от 2,5 до 4 бар. Для его измерения используется манометр, который подключается к специальному штуцеру на топливной рампе. При этом важно, чтобы двигатель был выключен, а система — под давлением. Низкое давление может свидетельствовать о проблемах с насосом или фильтром, в то время как слишком высокое давление может привести к повреждению инжекторов. Регулярная проверка давления топлива позволяет избежать серьезных неисправностей и продлить срок службы автомобиля.

ПРИЧИНЫ ДЛЯ ИЗМЕРЕНИЯ

• После длительного простоя для запуска двигателя требуется продолжительное вращение стартером. Явным признаком этого является недостаточное давление топлива в рампе при прокрутке.
• Двигатель не запускается, хотя бензонасос в баке работает. Это может быть связано с падением его производительности, что приводит к недостаточному давлению в рампе для успешного запуска.
• Автомобиль может троить на холостом ходу из-за слишком богатой или бедной топливной смеси. В таком случае на приборной панели может загореться индикатор Check Engine.

При диагностике важно избегать поспешных выводов, так как проблемы с слишком бедной или богатой смесью могут быть вызваны неисправностями форсунок, датчика массового расхода воздуха (ДМРВ), датчика температуры охлаждающей жидкости (ДТОЖ), регулятора холостого хода (РХХ), лямбда-зонда или подсосом воздуха во впускной коллектор или выхлопную систему.

• Двигатель не набирает обороты, глохнет при резком нажатии на педаль акселератора, а автомобиль дергается при разгоне.
• После прогрева двигатель теряет мощность и может заглохнуть. Вероятно, это связано с отклонениями в работе топливной системы, вызванными перегревом бензонасоса.

Интересные факты

Вот несколько интересных фактов о давлении бензина и его измерении:

1. Оптимальное давление: Давление бензина в системе впрыска современных автомобилей обычно колеблется от 2,5 до 4,5 бар (от 36 до 65 фунтов на квадратный дюйм). Это давление критически важно для правильной работы двигателя, так как оно влияет на распыление топлива и, следовательно, на эффективность сгорания.

2. Методы измерения: Для измерения давления бензина используются специальные манометры, которые могут быть подключены к топливной системе. Существуют как механические, так и электронные манометры. Некоторые современные автомобили также имеют встроенные датчики давления, которые передают данные на бортовой компьютер.

3. Влияние на производительность: Неправильное давление бензина может привести к различным проблемам, включая потерю мощности, увеличение расхода топлива и даже повреждение двигателя. Например, слишком низкое давление может вызвать обеднение смеси, а слишком высокое — переобогащение, что негативно скажется на работе двигателя и его долговечности.

ВЛИЯНИЕ НА РАБОТУ ДВИГАТЕЛЯ

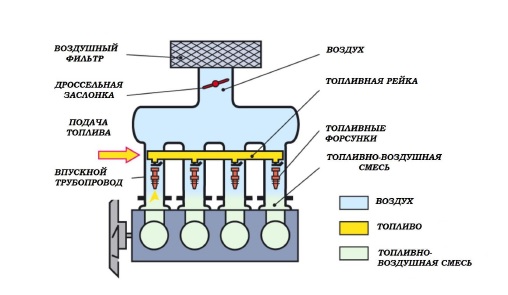

Для того чтобы разобраться в значении измерения давления топлива в рампе, достаточно ознакомиться с принципом подачи топлива на двигателях с инжекторной системой. Объем бензина, который попадает в цилиндры, контролируется временем открытия форсунок. Это время определяется электронным блоком управления (ЭБУ) в зависимости от различных параметров, таких как нагрузка, объем поступающего воздуха и другие условия работы двигателя.

Таким образом, если давление в топливной рампе окажется в два раза ниже необходимого уровня, то за одинаковый период открытия форсунок в цилиндры будет поступать в два раза меньше топлива.

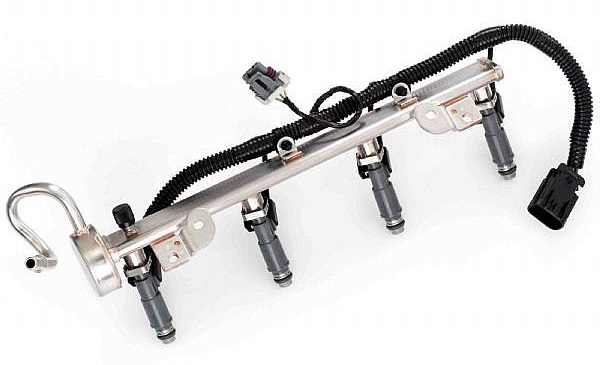

Топливная рампа выполняет функцию накопителя бензина. Поэтому измерение давления в ней в первую очередь необходимо для диагностики бензонасоса и проверки работы регулятора давления топлива. Регулятор давления топлива (РДТ) отвечает за поддержание стабильного давления в рампе. Он может быть установлен либо в баке (в системах без обратки), либо интегрирован в саму топливную рампу, при этом излишки бензина возвращаются в бак через обратный шланг.

ИЗГОТОВЛЕНИЕ МАНОМЕТРА ДЛЯ ПРОВЕРКИ СВОИМИ РУКАМИ

Устройство прибора для измерения давления в топливной системе:

1. механический манометр с диапазоном измерений до 6 кгс/см². Для быстрого контроля подойдет даже манометр, предназначенный для проверки давления в автомобильных шинах;
2. шланг с соответствующим внутренним диаметром и переходники для соединения шлангов и подключения к штуцерам топливных магистралей. Необходимые компоненты можно приобрести в магазинах, специализирующихся на комплектующих для холодильного оборудования. Обратите внимание, что в конструкции топливных магистралей современных автомобилей используются специальные быстросъемные фиксаторы.

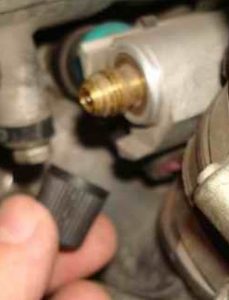

Выбор типа прибора для измерения давления будет зависеть от особенностей конструкции топливной магистрали конкретного автомобиля. Например, в топливную рампу (система питания с обраткой) автомобилей ВАЗ уже встроен штуцер, который позволяет провести измерение. Для проверки давления в топливной рампе достаточно открутить золотник, а шланг, подключенный к манометру, закрепить на штуцере с помощью хомута и ФУМ-ленты.

На рынке доступны готовые комплекты для измерения давления топлива в рампе. В наборе с манометром обычно идет комплект фитингов, подходящих для подключения к наиболее распространенным системам подачи топлива. Перед покупкой обязательно уточните, есть ли в комплекте переходник, который подойдет для измерения давления в рейке вашего автомобиля.

Самодельный топливный манометр. Замер давления на инжекторе

КАК ИЗМЕРИТЬ?

• Сначала сбросьте остаточное давление в топливной системе. Для этого извлеките предохранитель бензонасоса, запустите двигатель и дождитесь его остановки. Пренебрежение этим шагом может привести к разбрызгиванию бензина в моторном отсеке при отсоединении шлангов. Чтобы избежать увеличения риска возгорания, накройте место соединения шланга ветошью, которая сможет впитать бензин.
• Подключите манометр для измерения давления к разрыву штатной топливной магистрали.
• Включите зажигание. Стрелка манометра должна быстро подняться и остановиться в пределах 2,8-4 Атм.
• Выключите зажигание. Если давление сразу падает после отключения, это указывает на неисправность регулятора давления топлива или клапана обратного слива бензонасоса.
• Запустите двигатель. Давление в топливной рампе должно оставаться на установленном уровне во всех режимах работы мотора. Если автомобиль начинает дергаться, теряет мощность, троит или глохнет на горячую, дайте двигателю прогреться перед измерением. Если при проявлении этих симптомов наблюдается падение давления, это подтверждает, что проблема действительно связана с системой питания.

Измеряем давление в топливной системе

КАКОЕ ДОЛЖНО БЫТЬ ДАВЛЕНИЕ В ТОПЛИВНОЙ РЕЙКЕ?

В отличие от дизельного двигателя с системой впрыска Common Rail, в бензиновых моторах с распределительным впрыском давление в топливной рампе обычно не превышает 5 Атм. Исправный топливный насос может обеспечить давление до 7 Атм., однако излишки бензина будут возвращаться в бак через регулятор давления топлива (РДТ).

Не существует универсального значения давления, которое подходило бы для всех систем питания. Поэтому перед проведением проверки обязательно стоит ознакомиться с руководством по ремонту и эксплуатации вашего автомобиля.

Что может означать слишком низкое давление топлива в рампе?

• Необходима замена бензонасоса. На автомобилях ВАЗ с системой питания без обратки можно измерить давление до РДТ, что позволяет исключить неисправность регулятора. Также насос можно протестировать после его снятия: достаточно подключить прибор к выходному штуцеру, поместить насос в резервуар с бензином и подать питание от аккумулятора.

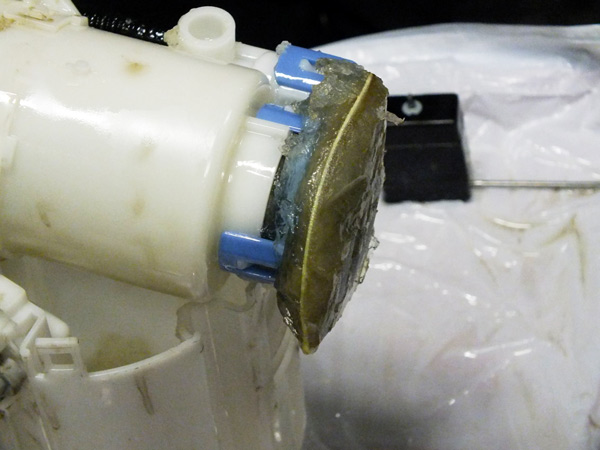

• Засорение фильтра тонкой очистки или сеточки бензоприемника в баке. В зимний период существует риск замерзания воды в топливном баке. Из-за снижения пропускной способности фильтра давление будет расти медленно после включения зажигания. В некоторых конструкциях невозможно отдельно заменить фильтр грубой очистки, поэтому придется менять весь модуль бензонасоса.

• Негерметичность в местах соединения топливных шлангов. Вы можете заметить лужи бензина под автомобилем, но если проблема в модуле бензонасоса, то топливо будет сливаться обратно в бак.

Если после выключения зажигания стрелка манометра быстро опускается, это указывает на негерметичность системы. Чаще всего причиной является неисправный регулятор давления, который должен предотвращать быстрый слив бензина в бак после остановки двигателя. Быстрое падение давления также может быть вызвано негерметичными форсунками, которые начинают пропускать топливо в цилиндры, или неисправным клапаном обратного слива топлива бензонасоса.

Демонстрация неисправного бензонасоса на Приоре, Калине, ВАЗ 2110, 2114

ЧАСТЫЕ ПРОБЛЕМЫ И ИХ РЕШЕНИЯ

Измерение давления бензина является важной частью диагностики работы топливной системы автомобиля. Неправильное давление может привести к различным проблемам, включая плохую производительность двигателя, увеличение расхода топлива и даже повреждение компонентов системы. Рассмотрим наиболее распространенные проблемы, связанные с давлением бензина, и способы их решения.

1. Низкое давление бензина

Низкое давление может быть вызвано несколькими факторами, включая неисправный топливный насос, забитый топливный фильтр или проблемы с регулятором давления. Если давление ниже нормы, двигатель может работать нестабильно, а также могут возникнуть проблемы с запуском.

• Проверка топливного насоса: Убедитесь, что насос работает должным образом. Для этого можно прослушать его работу при включении зажигания. Если насос не слышен, возможно, он вышел из строя.
• Замена топливного фильтра: Если фильтр забит, это может снизить давление. Регулярная замена фильтра поможет избежать этой проблемы.
• Проверка регулятора давления: Если регулятор неисправен, он может не поддерживать необходимое давление. Проверьте его работоспособность и замените при необходимости.

2. Высокое давление бензина

Высокое давление может привести к избыточному расходу топлива и повреждению инжекторов. Основные причины могут включать неисправный регулятор давления или проблемы с системой управления двигателем.

• Проверка регулятора давления: Если регулятор не может сбросить избыточное давление, его необходимо заменить.
• Диагностика системы управления: Проверьте наличие ошибок в системе управления двигателем. Иногда проблемы с электроникой могут вызывать неправильное давление.

3. Колебания давления

Если давление бензина постоянно колеблется, это может указывать на проблемы с насосом или засорение фильтра. Колебания могут привести к нестабильной работе двигателя и увеличению выбросов.

• Проверка насоса: Убедитесь, что насос работает равномерно и не издает посторонних звуков. Если есть подозрения на его неисправность, проведите его замену.
• Очистка или замена фильтра: Забитый фильтр может вызывать колебания давления. Регулярная замена фильтра поможет поддерживать стабильное давление.

4. Утечки в системе

Утечки топлива могут привести к снижению давления и представляют опасность для безопасности. Убедитесь, что все соединения и шланги в системе герметичны.

• Проверка соединений: Осмотрите все соединения на наличие утечек. Если обнаружены повреждения, замените шланги или фитинги.
• Использование специального оборудования: Для более точной диагностики можно использовать специальные устройства для обнаружения утечек.

Регулярная проверка и обслуживание системы подачи топлива помогут избежать многих проблем, связанных с давлением бензина. Если вы столкнулись с одной из вышеописанных проблем, рекомендуется обратиться к квалифицированному специалисту для диагностики и ремонта.

Вопрос-ответ

Как правильно мерить давление топлива?

Для правильного измерения давления топлива необходимо использовать манометр, подключенный к топливной системе автомобиля. Сначала убедитесь, что двигатель выключен, затем найдите специальный порт для подключения манометра, обычно расположенный на топливной рампе. После подключения манометра запустите двигатель и дайте ему поработать на холостом ходу, затем считайте показания давления. Важно также следить за тем, чтобы не было утечек топлива и соблюдать меры безопасности.

Какое давление должно быть в бензиновом двигателе?

В норме компрессия для бензинового двигателя составляет 10–15 бар, для дизельного — 20–25 бар. Впрочем, с годами показатель может расти и уменьшаться в пределах 2–3 бар в обе стороны, что считается некритичным.

Советы

СОВЕТ №1

Перед измерением давления бензина убедитесь, что у вас есть все необходимые инструменты, такие как манометр для топлива и адаптеры для подключения к системе. Это поможет избежать ошибок и обеспечит точность измерений.

СОВЕТ №2

Изучите руководство пользователя вашего автомобиля, чтобы узнать, какое давление бензина должно быть в вашей модели. Это значение может варьироваться в зависимости от типа двигателя и системы впрыска.

СОВЕТ №3

При проведении измерений обязательно соблюдайте меры безопасности: работайте в хорошо проветриваемом помещении, избегайте открытого огня и используйте защитные очки и перчатки, чтобы предотвратить возможные травмы.

СОВЕТ №4

Если вы заметили, что давление бензина значительно ниже или выше нормы, не откладывайте диагностику системы подачи топлива. Проблемы с давлением могут указывать на неисправности в топливном насосе, фильтре или регуляторе давления.
