В этой статье рассмотрим процесс снятия блока предохранителей на автомобиле ВАЗ 2107 с инжекторным двигателем. Умение выполнять эту процедуру важно для владельцев, так как блок предохранителей защищает электрические цепи и компоненты. При замене предохранителей или диагностике электрических проблем снятие блока упростит задачу и поможет избежать повреждений.
Монтажный блок предохранителей на ВАЗ 2107
Монтажный блок представляет собой ключевой компонент электрической схемы, так как именно в нем сосредоточены элементы управления электрооборудованием автомобилей ВАЗ 2107, а также большинство плавких предохранителей, которые защищают основные электрические цепи от короткого замыкания и перегрузок. Он расположен в подкапотном пространстве с левой стороны, на металлической перегородке между моторным отсеком и салоном. Поэтому для замены перегоревшей вставки необходимо остановить автомобиль.

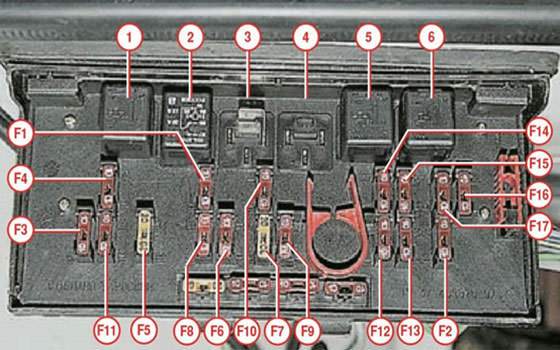

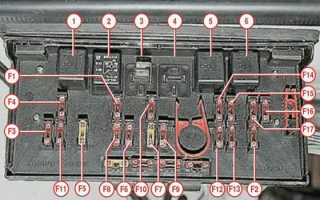

На изображении представлена схема расположения всех компонентов монтажного блока: реле управления электрическими и электронными системами, а также предохранителей. Важно отметить, что в ВАЗ 2107 используются предохранители стандартных номиналов, которые различаются по цвету: 7,5А обозначен коричневым цветом; 10А — красным; 15А — синим; 20А — желтым. Цветовая маркировка значительно упрощает процесс замены плавких предохранителей.
Цифрами от 1 до 6 обозначены реле или разъемы для их установки:
- Управление обогревателем заднего стекла.
- Управление стеклоочистителями и двигателем омывателя фар (если они установлены).
- Управление звуковыми сигналами (вместо реле установлена заглушка).
- Разъем для установки реле управления электродвигателем вентилятора, предназначенного для охлаждения радиатора (не используется в новых моделях ВАЗ 2107).
- Управление электролампами дальнего света.
- Управление электролампами ближнего света.
Кроме того, внутри монтажного блока находятся специальные пинцеты, которые облегчают замену реле и предохранителей. Наличие этих инструментов под рукой делает процесс более удобным. Остальное пространство занимает защитные плавкие вставки, обозначенные на изображении цифрами от 1 до 17 с буквой F перед номером. Ниже представлена схема плавких предохранителей монтажного блока и список защищаемых ими цепей. Эта информация актуальна и для старых моделей монтажного блока. Благодаря новой конструкции реле, их замена также не вызывает особых трудностей.
| № | Что защищает | Номинальный ток |
|---|---|---|
| 1 | Защита цепей: ламп в фонарях заднего хода; вентилятора печки; обогревателя (контрольная лампа включения и реле управления), насоса омывателя и дворника заднего стекла. | 10 |
| 2 | Защита дворников лобового стекла. | 10 |
| 3 | В резерве | |
| 4 | В резерве | |
| 5 | Электронагреватель заднего стекла. | 20 |
| 6 | Цепи прикуривателя, разъема для переносной лампы, часов на приборной панели. | 10 |
| 7 | Предохранитель вентилятора системы охлаждения и сигнала. | 20 |
| 8 | Цепи управления поворотниками в режиме «аварийки». | 10 |
| 9 | Защита цепей «противотуманок» и реле напряжения генератора для некоторых моделей ВАЗ. | 10 |
| 10 | Контрольные лампы приборной панели. | 10 |
| 11 | Цепи включения ламп «стопов». | 10 |
| 12 | Цепи правой фары дальнего света. | 10 |
| 13 | Защита левой фары дальнего света и контрольной лампы. | 10 |
| 14 | Защита цепей габаритного света фар (передний левый и задний правый), освещения заднего номера, лампы освещения моторного отсека. | 10 |
| 15 | Защита цепей габаритного света фар (передний правый и задний левый), освещения разъема прикуривателя, бардачка. | 10 |
| 16 | Правая лампа ближнего света фар. | 10 |
| 17 | Левая лампа ближнего света фар. | 10 |
Схема подключения разъемов монтажного блока с указанием номеров предохранителей, цветами проводов и другой полезной информацией представлена на следующем рисунке:
Преимущество новых предохранителей, используемых в инжекторных моделях ВАЗ 2107, заключается в том, что в отличие от старых аналогов, они не подвержены потере контакта из-за ослабления разъема. Состояние плавкой вставки можно легко проверить через окошко в верхней части предохранителя. Замена предохранителей осуществляется с помощью специального пинцета, упомянутого ранее. Если его нет, можно воспользоваться небольшими пассатижами, так как вручную извлечь их бывает довольно сложно.
Схема расположения элементов монтажного блока старого образца выглядит следующим образом: Полная принципиальная схема электрооборудования ВАЗ 2107 нового образца (инжектор) представлена ниже:
Эта схема поможет разобраться с подключением различных элементов ВАЗ 2107 даже без специальных навыков. В центре схемы изображен монтажный блок, от которого отходят все остальные элементы. Следует отметить, что для автомобилей старого образца принципиальная схема может немного отличаться.
Чтобы избежать неприятностей, связанных с перегоранием предохранителей в пути, настоятельно рекомендуется иметь при себе запасной комплект. Автовладельцы знают, что автомобили ВАЗ 2107, как и многие более ранние модели, подвержены частому перегоранию плавких защитных вставок.
Читайте также:
https://youtube.com/watch?v=O12Xn1N2qOU
Снятие блока предохранителей на ВАЗ 2107 с инжектором требует внимательности и аккуратности. Эксперты рекомендуют сначала отключить аккумулятор, чтобы избежать короткого замыкания. Затем следует снять пластиковую крышку, которая защищает блок предохранителей. Для этого необходимо аккуратно отстегнуть защелки, чтобы не повредить крепления. После этого можно извлечь сам блок, предварительно запомнив расположение предохранителей или сделав их схему. Важно помнить, что при установке нового блока необходимо проверить все соединения и убедиться в их надежности. Такой подход поможет избежать проблем с электрической системой автомобиля в будущем.
Проверка работоспособности предохранителей перед снятием блока
Перед тем как приступить к снятию блока предохранителей на Ваз 2107 с инжекторным двигателем, важно убедиться в работоспособности всех предохранителей. Это поможет избежать ненужных проблем и упростит дальнейшую диагностику. Для этого вам понадобятся следующие инструменты: мультиметр или тестер, а также небольшая отвертка.
Первым шагом является отключение аккумулятора. Это необходимо для обеспечения безопасности во время работы с электрической системой автомобиля. Отключите отрицательную клемму аккумулятора, чтобы избежать короткого замыкания.
Далее, откройте блок предохранителей, который находится под приборной панелью со стороны водителя. Для этого может понадобиться отвертка, чтобы снять крышку блока. После того как крышка будет снята, вы увидите ряд предохранителей, каждый из которых отвечает за определенные электрические цепи автомобиля.
Теперь, используя мультиметр, проверьте каждый предохранитель на работоспособность. Установите мультиметр в режим измерения сопротивления (Ом). Подключите один щуп к одному контакту предохранителя, а другой – к другому. Если мультиметр показывает нулевое сопротивление, значит, предохранитель исправен. Если же значение сопротивления бесконечно, это означает, что предохранитель перегорел и требует замены.
Обратите внимание на маркировку предохранителей, которая обычно указана на крышке блока. Это поможет вам быстро определить, какой предохранитель отвечает за какую цепь. Если вы обнаружите перегоревший предохранитель, замените его на новый, соответствующий по характеристикам.
После проверки всех предохранителей и замены неисправных, можно продолжить с процессом снятия блока предохранителей. Убедитесь, что все соединения надежно закреплены, и только после этого подключите аккумулятор обратно.
Таким образом, проверка работоспособности предохранителей перед снятием блока является важным этапом, который поможет избежать дополнительных проблем и упростит дальнейшую работу с электрической системой вашего автомобиля.
-
Читайте также:
| Шаг | Действие | Примечания |
|---|---|---|
| 1 | Откройте капот | Убедитесь, что автомобиль заглушен и ключ вынут из замка зажигания. |
| 2 | Найдите блок предохранителей | На ВАЗ 2107 инжектор он обычно расположен под капотом, с правой стороны по ходу движения, ближе к лобовому стеклу. |
| 3 | Отсоедините минусовую клемму аккумулятора | Это обязательный шаг для обеспечения безопасности и предотвращения короткого замыкания. Используйте гаечный ключ на 10 или 13. |
| 4 | Откройте крышку блока предохранителей | Крышка может быть закреплена защелками или винтами. Аккуратно подденьте защелки или открутите винты. |
| 5 | Отсоедините электрические разъемы | К блоку предохранителей подходят несколько жгутов проводов. Аккуратно отсоедините все разъемы, нажимая на фиксаторы. |
| 6 | Открутите крепежные винты/гайки | Блок предохранителей крепится к кузову автомобиля винтами или гайками. Используйте подходящий инструмент (отвертку или гаечный ключ). |
| 7 | Извлеките блок предохранителей | Аккуратно поднимите и извлеките блок предохранителей из его посадочного места. |
Интересные факты
Вот несколько интересных фактов о снятии блока предохранителей на ВАЗ 2107 с инжектором:
-
Расположение блока предохранителей: На ВАЗ 2107 с инжектором блок предохранителей обычно расположен под панелью приборов, с правой стороны от рулевой колонки. Это делает его доступным, но иногда может потребоваться снять защитную крышку для полноценного доступа.
-
Схема предохранителей: Перед снятием блока предохранителей полезно ознакомиться со схемой, которая обычно находится на крышке блока или в инструкции по эксплуатации автомобиля. Это поможет избежать путаницы при замене предохранителей и обеспечит правильную работу электрических систем.
-
Безопасность при работе: При снятии блока предохранителей важно отключить аккумулятор, чтобы избежать короткого замыкания и повреждения электрооборудования. Это особенно актуально для инжекторных моделей, где электроника играет ключевую роль в работе двигателя.
Эти факты помогут вам лучше понять процесс и избежать возможных ошибок при работе с электрической системой вашего автомобиля.
https://youtube.com/watch?v=ADZ29q5IIaE
Вопрос-ответ
Какой блок стоит на ВАЗ 2107 инжектор?
На ВАЗ 2107 с инжекторным двигателем устанавливается блок цилиндров от двигателя 1.6 литра (объем 1596 см³) с индексом 21083. Этот двигатель имеет 8 клапанов и используется в различных моделях ВАЗ, включая 2107 с инжекторной системой питания.
Как открыть блок предохранителей?
Найдите под капотом блок предохранителей. Для непосредственного доступа в блок следует снять его крышку, под которой находятся предохранители. Примечание: в большинстве автомобилей, независимо от их марки и модели, с обратной стороны крышки блока нанесена схема расположения и назначения предохранителей.
Где находится реле-регулятор напряжения на ВАЗ 2107 инжектор?
Оно находится в подкапотной арке со стороны водителя на карбюраторных вариантах, крепится на болтах к корпусу, а на инжекторных — находится внутри корпуса генератора. В зависимости от того, где находится реле, для его диагностики необходимо отсоединить с него разъем.
Какое напряжение должно быть на ВАЗ 2107 инжектор?
В норме оно должно быть 13,5-14 Вольт.
Советы
СОВЕТ №1
Перед началом работы обязательно отключите аккумулятор, чтобы избежать короткого замыкания и повреждения электрических компонентов автомобиля.
СОВЕТ №2
Запомните или сделайте фотографии расположения проводов и предохранителей перед их снятием. Это поможет вам правильно установить все обратно после завершения работы.
-
Читайте также:
СОВЕТ №3
Используйте подходящие инструменты, такие как отвертки и плоскогубцы, чтобы аккуратно снять блок предохранителей. Избегайте применения чрезмерной силы, чтобы не повредить крепления.
СОВЕТ №4
После снятия блока предохранителей проверьте его на наличие повреждений или коррозии. Если вы заметили какие-либо проблемы, замените блок на новый, чтобы избежать дальнейших неисправностей.
