В статье рассмотрим тормозную систему автомобиля ВАЗ 2121 Нива, популярного внедорожника в России. Понимание устройства и работы тормозной системы важно для безопасности на дороге и обслуживания автомобиля. Разберем основные компоненты системы, их функции и взаимосвязь, что поможет владельцам Нивы лучше ориентироваться в технических аспектах и своевременно выявлять неисправности, повышая надежность и долговечность тормозной системы.

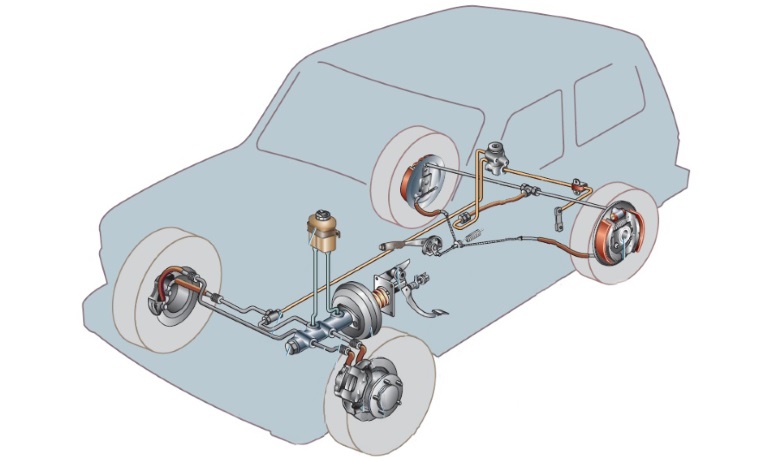

Схема тормозной системы Нивы (ВАЗ 2121 и 2131)
Внедорожник Нива 4х4 оснащен гидравлической двухконтурной тормозной системой. Один из контуров соединен с тормозными цилиндрами как передних, так и задних колес, в то время как второй контур отвечает исключительно за передние тормоза. Такая конструкция обеспечивает возможность эффективного торможения даже в случае выхода из строя одного из контуров.
Передние тормоза Нивы 4х4 представляют собой дисковые с трехпоршневой плавающей скобой. Верхний поршень функционирует от одного контура (вместе с задними колесами), а два нижних — от другого. Тормозные диски выполнены из чугуна, и их минимально допустимая толщина составляет 9,5 мм, тогда как для тормозных колодок этот показатель равен 1,5 мм.
Задние тормоза имеют барабанную конструкцию (алюминиевые с чугунными кольцами), с двумя поршневыми цилиндрами. Номинальный внутренний диаметр барабана составляет 250 мм, а допустимый — 251 мм.
Педаль тормоза установлена на одной оси с педалью сцепления, вращается на двух пластиковых втулках и оснащена возвратной пружиной. При нажатии на тормозную педаль срабатывает выключатель стоп-сигналов, расположенный над ней. Свободный ход педали тормоза должен составлять от 3 до 5 мм.
Вакуумный усилитель тормозов (ВУТ) предназначен для уменьшения усилия на педали тормоза и располагается на переднем щите в моторном отсеке. Для проверки ВУТ необходимо удерживать педаль тормоза в нажатом состоянии, а затем запустить двигатель. Если ВУТ исправен, педаль тормоза должна немного продвинуться вперед.
Главный тормозной цилиндр (ГТЦ) крепится к ВУТ. В передние отверстия ГТЦ ввинчены штуцеры тормозных трубок, отвечающих за передние колеса, а к задним — за все колеса.
Регулятор давления расположен в правой задней части кузова и предназначен для ограничения давления в задних тормозных механизмах. При увеличении нагрузки на заднюю ось регулятор обеспечивает более высокое давление в цилиндрах, а при снижении нагрузки — давление уменьшается.
Ручной тормоз (стояночный) имеет механическую тросовую конструкцию и воздействует на задние колеса. После корректной регулировки полный ход рычага ручного тормоза должен составлять 4-5 зубьев по сектору.
Не забывайте, что инструкции по ремонту и эксплуатации внедорожника Нива 4х4 можно найти в данной категории или в содержании.
Эксперты отмечают, что тормозная система ВАЗ 2121 Нива является важным элементом безопасности автомобиля. Она включает в себя как передние, так и задние тормоза, которые работают по схеме с гидравлическим приводом. Специалисты подчеркивают, что конструкция системы обеспечивает надежное торможение в различных условиях, что особенно актуально для внедорожников.
Кроме того, эксперты указывают на необходимость регулярного обслуживания тормозов, включая проверку состояния тормозных колодок и дисков, а также уровня тормозной жидкости. Неправильная эксплуатация или игнорирование технического обслуживания могут привести к снижению эффективности торможения, что в свою очередь увеличивает риск аварийных ситуаций.
Таким образом, грамотный подход к обслуживанию тормозной системы ВАЗ 2121 Нива является залогом безопасности как водителя, так и пассажиров.
Обслуживание и диагностика тормозной системы
Тормозная система автомобиля ВАЗ 2121 Нива является одной из ключевых составляющих безопасности на дороге. Регулярное обслуживание и диагностика этой системы необходимы для обеспечения ее надежной работы и предотвращения возможных аварийных ситуаций. В данной статье мы рассмотрим основные аспекты, связанные с обслуживанием и диагностикой тормозной системы.
| Элемент тормозной системы | Функция | Особенности для ВАЗ 2121 Нива |
|---|---|---|
| Главный тормозной цилиндр (ГТЦ) | Преобразует усилие от педали тормоза в гидравлическое давление | Двухконтурный, обеспечивает раздельное торможение передних и задних колес |
| Вакуумный усилитель тормозов | Увеличивает усилие, прикладываемое к педали тормоза | Позволяет снизить усилие на педали, делая торможение более комфортным |
| Передние дисковые тормоза | Обеспечивают эффективное торможение передних колес | Включают тормозные диски, суппорты с поршнями и тормозные колодки |
| Задние барабанные тормоза | Обеспечивают торможение задних колес и функцию стояночного тормоза | Включают тормозные барабаны, тормозные колодки и колесные цилиндры |
| Регулятор давления задних тормозов («колдун») | Распределяет тормозное усилие между передними и задними колесами в зависимости от загрузки автомобиля | Предотвращает блокировку задних колес при резком торможении, особенно на скользкой дороге |
| Тормозные трубки и шланги | Передают тормозную жидкость от ГТЦ к колесным тормозным механизмам | Металлические трубки для основной магистрали, гибкие шланги для соединения с подвижными частями |
| Стояночный тормоз (ручник) | Механически блокирует задние колеса для удержания автомобиля на месте | Приводится в действие рычагом в салоне, действует на задние барабанные тормоза |
| Тормозная жидкость | Передает гидравлическое давление в системе | Должна соответствовать спецификациям производителя, регулярно меняться |
Интересные факты
Вот несколько интересных фактов о тормозной системе ВАЗ 2121 Нива:
-
Комбинированная система: Тормозная система ВАЗ 2121 Нива использует комбинированный подход, сочетающий в себе как дисковые, так и барабанные тормоза. Передние колеса оснащены дисковыми тормозами, что обеспечивает более эффективное торможение и лучшее охлаждение, в то время как задние колеса используют барабанные тормоза, что упрощает конструкцию и снижает стоимость.
-
Гидравлический привод: Тормоза Нивы работают на основе гидравлической системы, что позволяет обеспечить равномерное распределение тормозного усилия между колесами. Это особенно важно для внедорожного автомобиля, так как позволяет поддерживать стабильность и управляемость на сложных участках дороги.
-
Устойчивость к перегреву: Дисковые тормоза на передних колесах Нивы имеют высокую устойчивость к перегреву, что делает их особенно эффективными при длительном спуске с гор или в условиях интенсивного использования. Это свойство позволяет избежать потери тормозного усилия, что критично для безопасности при эксплуатации автомобиля в сложных условиях.
Эти факты подчеркивают особенности и преимущества тормозной системы ВАЗ 2121 Нива, что делает её надежной для использования в различных условиях.
Проверка тормозной жидкости
Тормозная жидкость играет важную роль в работе тормозной системы. Она передает усилие от тормозного педали к тормозным механизмам. Рекомендуется проверять уровень тормозной жидкости не реже одного раза в месяц. Уровень жидкости должен находиться между отметками «MIN» и «MAX» на бачке. Если уровень жидкости низкий, это может указывать на утечку, что требует немедленного внимания.
Осмотр тормозных колодок и дисков
Тормозные колодки и диски подвержены износу, поэтому их регулярный осмотр является обязательным. Рекомендуется проверять состояние колодок каждые 10 000 километров пробега. Если толщина колодок меньше 3 мм, их необходимо заменить. Также следует обратить внимание на состояние тормозных дисков: наличие царапин, трещин или значительного износа может негативно сказаться на эффективности торможения.
Проверка тормозных шлангов и трубок
Тормозные шланги и трубки должны быть в хорошем состоянии, без трещин и повреждений. Регулярно проверяйте их на наличие утечек тормозной жидкости. Если вы заметили какие-либо повреждения, необходимо заменить шланги, так как это может привести к потере тормозной эффективности.
Тестирование тормозов
Для проверки работоспособности тормозной системы рекомендуется проводить тестирование тормозов. Это можно сделать на безопасном участке дороги, разгоняясь до 30-40 км/ч и резко нажимая на тормоза. Если автомобиль останавливается плавно и без скрипа, тормоза работают исправно. В противном случае стоит обратиться к специалистам для более детальной диагностики.
Проверка системы ABS
Если ваш автомобиль оснащен системой ABS, важно следить за ее работоспособностью. При включении зажигания на приборной панели должен загореться индикатор ABS, который затем должен погаснуть. Если индикатор остается включенным, это может указывать на неисправность системы, и необходимо провести диагностику.
Читайте также:
Замена тормозной жидкости
Тормозная жидкость со временем теряет свои свойства, поэтому ее замена должна проводиться каждые 2 года или после пробега 40 000 километров. Для замены жидкости необходимо использовать только рекомендованные производителем жидкости, так как разные типы тормозной жидкости могут быть несовместимы.
Заключение
Обслуживание и диагностика тормозной системы ВАЗ 2121 Нива — это важные процедуры, которые не следует игнорировать. Регулярные проверки и замены компонентов системы помогут обеспечить безопасность на дороге и продлить срок службы автомобиля. Если у вас возникают сомнения в состоянии тормозной системы, лучше обратиться к профессионалам для проведения диагностики и ремонта.
Вопрос-ответ
Какова основная функция тормозной системы в автомобиле ВАЗ 2121 Нива?
Основная функция тормозной системы заключается в обеспечении безопасного замедления и остановки автомобиля. Она позволяет водителю контролировать скорость движения и предотвращать аварийные ситуации.
Какие компоненты входят в состав тормозной системы ВАЗ 2121 Нива?
Тормозная система ВАЗ 2121 Нива включает в себя такие компоненты, как тормозные диски и колодки, главный тормозной цилиндр, тормозные трубки, а также вакуумный усилитель. Эти элементы работают совместно для обеспечения эффективного торможения.
Как часто необходимо проверять состояние тормозной системы?
Рекомендуется проверять состояние тормозной системы каждые 10 000 — 15 000 километров пробега или перед длительными поездками. Также следует обращать внимание на любые изменения в работе тормозов, такие как скрипы или изменения в усилии на педали тормоза.
Советы
СОВЕТ №1
Перед началом работы с тормозной системой ВАЗ 2121 Нива обязательно ознакомьтесь с технической документацией. Это поможет вам лучше понять схему и избежать ошибок при ремонте или замене деталей.
СОВЕТ №2
Регулярно проверяйте уровень тормозной жидкости и состояние тормозных колодок. Это позволит избежать серьезных проблем с тормозами и обеспечит вашу безопасность на дороге.
СОВЕТ №3
При замене тормозных компонентов используйте только качественные запчасти. Это не только продлит срок службы тормозной системы, но и повысит общую надежность автомобиля.
СОВЕТ №4
Не забывайте о необходимости прокачки тормозов после замены жидкости или ремонта системы. Это поможет удалить воздух из трубопроводов и восстановить эффективное торможение.
-
