Главный тормозной цилиндр (ГТЦ) — ключевой элемент тормозной системы автомобиля ВАЗ 2110, обеспечивающий безопасность и эффективность торможения. В статье рассмотрим признаки неисправности ГТЦ, его назначение, методы проверки работоспособности и рекомендации по замене. Эти знания помогут владельцам автомобилей своевременно выявлять проблемы и предотвращать аварийные ситуации, обеспечивая надежность на дороге.

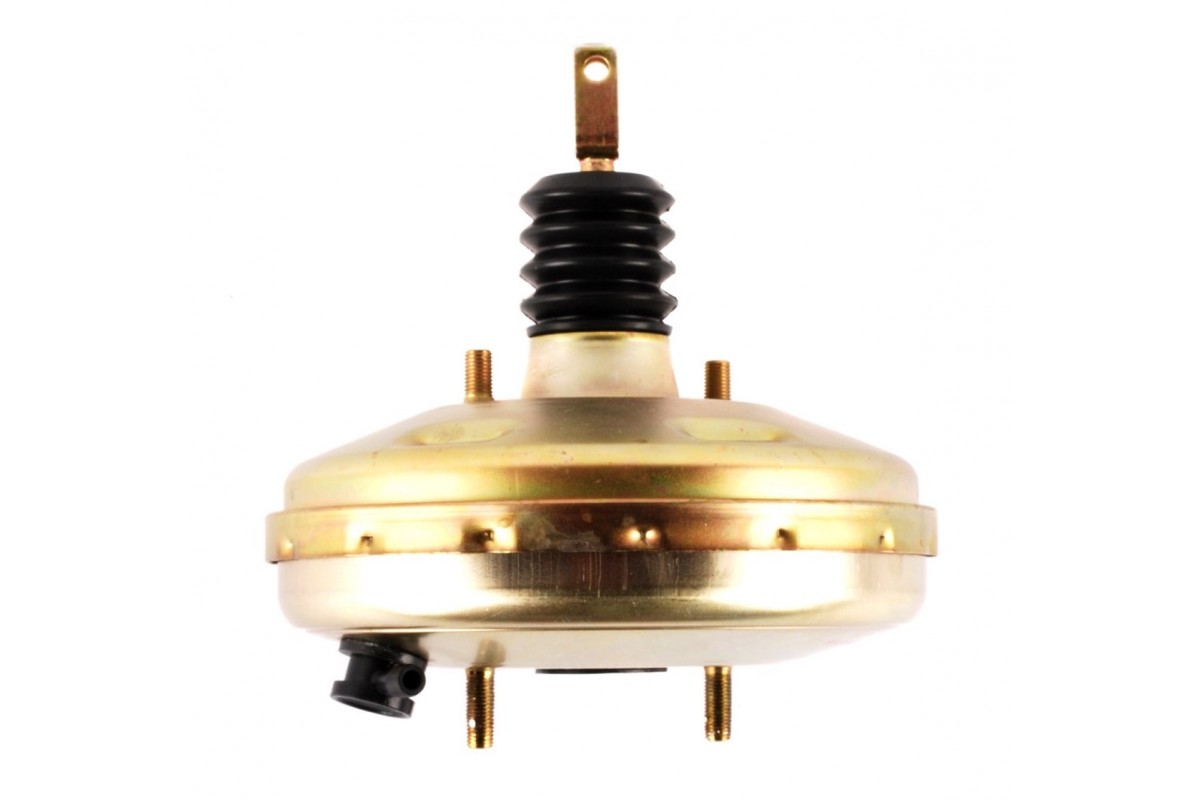

Вакуумный усилитель
Совершенной тормозной системой автомобиля трудно назвать, поэтому необходимо использовать дополнительные устройства, которые помогают улучшить ее эффективность. Одним из таких устройств является вакуумный усилитель.
Гидротрансформатор (ГТЦ) на автомобилях ВАЗ 2110 играет ключевую роль в трансмиссии, обеспечивая плавное переключение передач и передачу мощности от двигателя к колесам. Эксперты отмечают, что признаки неисправности ГТЦ могут включать в себя резкие толчки при переключении, повышенные обороты двигателя без увеличения скорости автомобиля, а также утечки трансмиссионной жидкости. Для проверки работоспособности устройства рекомендуется провести диагностику с использованием специального оборудования, а также визуально осмотреть на наличие повреждений и утечек. Если неисправность подтверждена, замена ГТЦ становится необходимой мерой. При этом важно учитывать, что установка нового устройства должна проводиться с соблюдением всех технических норм, чтобы избежать повторных проблем в будущем.
Применение и назначение
В настоящее время вакуумный усилитель пользуется большим спросом благодаря своей высокой эффективности.
Его функции разнообразны, и он справляется с ними на высоком уровне:
- Увеличивает сопротивляемость тормозной педали;
- Снижает нагрузку на тормозную систему;
- Является высокоэффективным вспомогательным элементом;
- Способствует увеличению срока службы тормозной системы и многое другое.
Если рассмотреть конструкцию вакуумного усилителя, то она включает в себя сложный блок, который непосредственно соединен с главным цилиндром тормозной системы автомобиля.
Этот элемент состоит из следующих компонентов:
- Прочный корпус, изготовленный из высококачественного полимера;
- Диафрагма, также известная как собирательный узел;
- Специальный контрольный клапан;
- Толкатель, который возвращает элементы двигателя в исходное положение при отсутствии питания;
- Главный шток поршня тормозного цилиндра;
- Возвратная пружина переключателя.
Корпус пружины разделен на две ячеистые секции, которые называются вакуумной и атмосферной. Эти ячейки часто именуются камерами.
- Вакуумная камера — это секция, которая соединена с главным тормозным цилиндром.
- Атмосферная камера — это секция, расположенная напротив тормозной педали, открытая часть которой упирается в тормоз.
Также стоит обратить внимание на диафрагму, которая выполняет две ключевые функции:
- Регулирует положение поршня в пространстве;
- Подкачивает тормозную жидкость к главным тормозным цилиндрам.
Установка вакуумного усилителя приводит к значительным изменениям в чувствительности тормозной педали, поэтому настоятельно рекомендуется избегать резких и сильных нажатий на нее в начале эксплуатации. Нажатие должно быть плавным и аккуратным.
Читайте также:
| Признак неисправности | Назначение устройства (ГТЦ) | Проверка работоспособности и замена |
|---|---|---|
| Увеличенный ход педали тормоза (педаль проваливается) | Главный тормозной цилиндр (ГТЦ) — это основной компонент гидравлической тормозной системы, который преобразует механическое усилие от педали тормоза в гидравлическое давление, передаваемое на тормозные механизмы колес. | Проверка: 1. Нажмите на педаль тормоза несколько раз при заглушенном двигателе. Если педаль проваливается или становится мягкой, это может указывать на неисправность ГТЦ. 2. Заведите двигатель и снова нажмите на педаль. Если педаль проваливается, но при повторном нажатии становится жестче, это может быть утечка в системе или неисправность ГТЦ. 3. Осмотрите ГТЦ на предмет утечек тормозной жидкости (подтеки на корпусе или в районе крепления к вакуумному усилителю). 4. Проверьте уровень тормозной жидкости в бачке. Резкое снижение уровня без видимых утечек в других местах системы может указывать на внутреннюю утечку в ГТЦ. Замена: При подтверждении неисправности ГТЦ подлежит замене. Процедура включает: отсоединение тормозных трубок, снятие ГТЦ, установку нового, прокачку тормозной системы. |
| Снижение эффективности торможения (автомобиль плохо тормозит) | ГТЦ состоит из двух независимых контуров, что обеспечивает безопасность: при отказе одного контура, второй продолжает работать, позволяя остановить автомобиль. | Проверка: 1. Проверьте состояние тормозных колодок и дисков/барабанов. Износ этих компонентов также может снижать эффективность торможения. 2. Убедитесь в отсутствии воздуха в тормозной системе (воздух сжимается, снижая давление). 3. Если после проверки других элементов системы проблема сохраняется, возможно, ГТЦ не создает достаточного давления. Замена: Если ГТЦ не создает необходимого давления, его необходимо заменить. |
| Затрудненное нажатие на педаль тормоза (педаль слишком жесткая) | Основная функция ГТЦ — создание давления в тормозной системе для приведения в действие тормозных механизмов. | Проверка: 1. В первую очередь проверьте вакуумный усилитель тормозов. Его неисправность часто приводит к жесткой педали. 2. Если вакуумный усилитель исправен, возможно, поршни в ГТЦ заклинивают или уплотнения износились, что препятствует их свободному перемещению. Замена: В случае заклинивания поршней или повреждения внутренних компонентов ГТЦ, его следует заменить. |
| Утечка тормозной жидкости из-под ГТЦ (видимые подтеки) | ГТЦ обеспечивает герметичность системы, предотвращая утечку тормозной жидкости. | Проверка: 1. Визуальный осмотр ГТЦ и места его крепления к вакуумному усилителю. 2. Проверьте уровень тормозной жидкости в бачке. Замена: Любая видимая утечка тормозной жидкости из ГТЦ является серьезной неисправностью и требует немедленной замены устройства. |
| Неравномерное торможение (автомобиль «ведет» в сторону при торможении) | ГТЦ распределяет тормозное усилие между контурами (обычно передний-задний или диагональный). | Проверка: 1. Проверьте состояние тормозных механизмов на всех колесах (колодки, диски, суппорты). 2. Если проблема не в тормозных механизмах, возможно, один из контуров ГТЦ работает некорректно, создавая разное давление. Замена: Если ГТЦ является причиной неравномерного торможения, его необходимо заменить. |
Интересные факты
Вот несколько интересных фактов о ГТЦ (главном тормозном цилиндре) автомобиля ВАЗ 2110:
-
Признаки неисправности: Одним из первых признаков неисправности ГТЦ является снижение эффективности торможения. Водитель может заметить, что педаль тормоза становится «мягкой» или «проваливается», что указывает на возможные утечки тормозной жидкости или износ уплотнительных колец внутри цилиндра.
-
Назначение устройства: ГТЦ отвечает за преобразование механического усилия, приложенного к педали тормоза, в гидравлическое давление, которое передается на тормозные механизмы. Это позволяет обеспечить эффективное торможение автомобиля, что особенно важно для безопасности на дороге.
-
Проверка работоспособности и замена: Для проверки работоспособности ГТЦ можно провести визуальный осмотр на наличие утечек тормозной жидкости, а также проверить уровень жидкости в резервуаре. Если обнаружены утечки или другие признаки неисправности, рекомендуется заменить ГТЦ, что обычно включает в себя слива тормозной жидкости, демонтаж старого цилиндра и установку нового с последующей прокачкой тормозной системы для удаления воздуха.
Неисправности и способы их проверки
Не исключено, что вам потребуется заменить вакуумный усилитель на автомобиле ВАЗ 2110. Причины для этого могут быть разнообразными, и их характерные признаки проявляются следующим образом:
- При нажатии на тормоза слышен звук шипения, и одновременно могут увеличиваться обороты двигателя;
- Автомобиль начинает работать нестабильно, проявляя троение;
- Свечи зажигания теряют свою эффективность;
- Наблюдается значительное увеличение расхода топлива.
Вы, безусловно, понимаете, что шипение вакуумного усилителя тормозов на ВАЗ 2110 — это сигнал о проблемах. Поэтому важно предпринять необходимые меры. Это касается всех возможных неисправностей.
Перед тем как приступить к замене вакуумного усилителя на ВАЗ 2110, его следует тщательно проверить.
Эта процедура выполняется следующим образом:
- Как при обычной прокачке тормозов, несколько раз нажмите на тормозную педаль при выключенном двигателе;
- После 5 или 6 нажатий удерживайте педаль в нижнем положении, уперев ее в пол, и запустите двигатель;
- После запуска педаль должна немного сместиться вперед.
Такое поведение характерно только для исправного вакуумного усилителя. Если вакуум не образуется, проверьте соединения и шланги на предмет герметичности, а также обратите внимание на состояние обратного клапана. Часто причиной неисправности становятся разрушенные или деформированные резиновые элементы, которые можно легко заменить.
Также существует вероятность повреждения диафрагмы, на которой со временем может образоваться отверстие. Диафрагму можно приобрести в комплекте для ремонта, стоимость которого не превышает 500 рублей.
Замена
Для того чтобы произвести ремонт главного тормозного цилиндра ВАЗ 2110, необходимо сначала разобрать его, а затем установить новый компонент.
Наиболее трудоемким этапом является разборка. Давайте рассмотрим его подробнее.
- Аккуратно отсоедините главный цилиндр от трубопровода.
- Отсоедините колодку аварийного индикатора тормозной жидкости, которая имеет проводки. На модели «десятка» соединение осуществляется с помощью клемм.
- Закройте отверстия трубопровода и узла, чтобы предотвратить утечку тормозной жидкости, которая может загрязнить внутренние части, что крайне нежелательно.
- Теперь снимите цилиндр вместе с бачком. Для этого достаточно открутить крепежные гайки, соединяющие элемент с вакуумным усилителем.
- После демонтажа датчика уровня тормозной жидкости слейте оставшуюся жидкость из бачка и самого цилиндра.
- Если нет острой необходимости, бачок снимать не следует. Однако для полноценной сборки его необходимо снять, а затем установить обратно в строгом порядке.
- Перед обратной сборкой каждый элемент следует промыть очищенной тормозной жидкостью. Хорошей альтернативой будет изопропиловый спирт.
- Не забудьте просушить детали с помощью компрессора и протереть их чистой, сухой тряпкой.
- Обязательно избегайте попадания топлива или керосина на главный цилиндр.
- Обратите особое внимание на уплотнительные кольца. Если вы промываете их специальным спиртом, не держите кольца в жидкости более 20 секунд. После обработки сразу высушите и протрите уплотнители.
- Обработайте поверхность поршня и зеркала, удалив всю ржавчину.
- При замене главного цилиндра обязательно устанавливайте новые уплотнительные кольца, независимо от их текущего состояния.
- Проверьте упругость пружин поршня под нагрузкой. Обратитесь к руководству по ремонту ВАЗ 2110, где указаны необходимые нагрузки и усилия для проверки.
- В свободном состоянии длина пружины должна составлять 59,8 миллиметров. Если длина отклоняется от нормы, обязательно замените пружины.

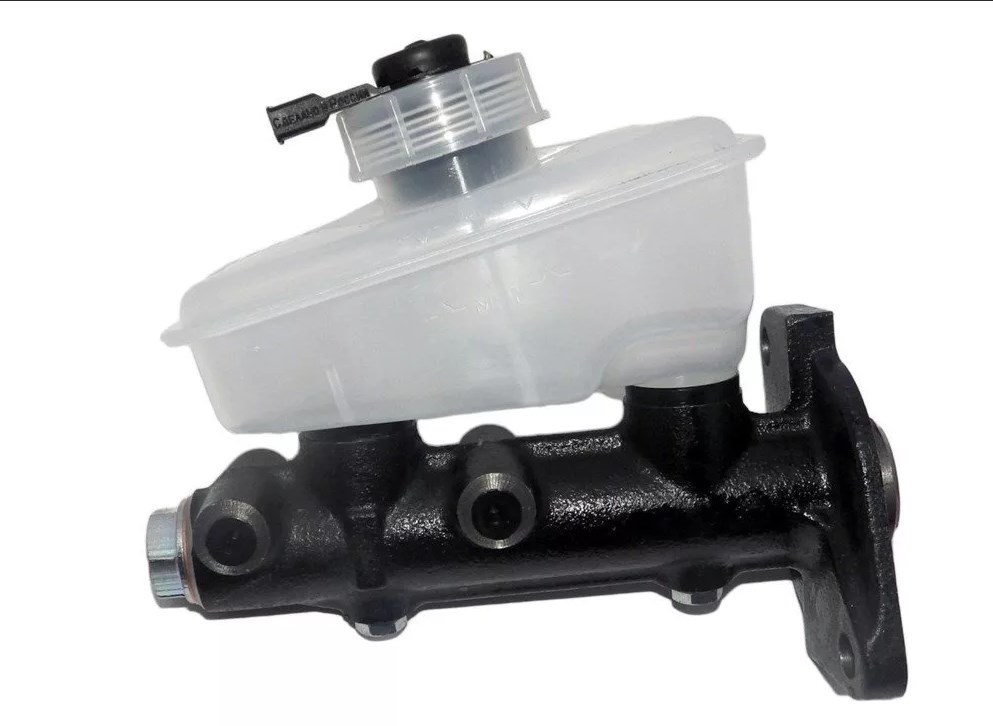

Главный тормозной цилиндр
Теперь обсудим главный тормозной цилиндр автомобиля ВАЗ 2110. Чтобы избежать ситуации, когда тормоза могут перестать работать во время движения, необходимо регулярно проверять их состояние и при возникновении каких-либо неисправностей сразу же принимать меры.
Одной из основных причин, по которой владельцы ВАЗ 2110 вынуждены заменять главный тормозной цилиндр, является именно потеря тормозного эффекта.
Признаки неисправности
Безусловно, тормоза могут потерять свою эффективность по множеству причин, но в данном случае мы сосредоточимся на главном цилиндре. Если проблема заключается именно в нем, то можно обратить внимание на следующие симптомы:
- На главном цилиндре видны следы утечки тормозной жидкости;
- Педаль тормоза имеет свободный ход, то есть при нажатии не возникает никакого сопротивления;
- Педаль тормоза просто не поддается нажатию.
Прокачка
Если вы считаете, что после замены главного тормозного цилиндра можно сразу выезжать на дорогу, вы ошибаетесь. На самом деле, полноценный ремонт тормозных цилиндров на ВАЗ 2110 включает в себя обязательную прокачку.
Правильная прокачка обеспечит эффективную работу нового главного цилиндра.
Эта процедура несложная, но требует внимательного выполнения следующих шагов:
- Найдите помощника: один человек будет находиться у автомобиля, а другой — в салоне.
- Несколько раз нажмите на тормозную педаль, чтобы ее накачать.
- Помощник зажимает педаль, а вы аккуратно откручиваете штуцер на одной из трубок тормозной системы.
- В этот момент должен выйти воздух и немного тормозной жидкости. Не переживайте из-за течи — это нормально.
- Затяните штуцер обратно, используя тот же ключ на 10, что и для откручивания.
- Дайте команду помощнику отпустить педаль.
- Повторяйте эту процедуру до тех пор, пока при откручивании штуцера не начнут выходить пузырьки воздуха.
- Аналогично прокачивайте каждый из четырех контуров.
- Перед началом убедитесь, что в расширительном бачке тормозная жидкость находится на нужном уровне.
Таким образом, ремонтные работы, связанные с главным тормозным цилиндром, можно считать завершенными. Опыт эксплуатации автомобиля ВАЗ 2110 подсказывает, что в багажнике всегда стоит держать емкость с тормозной жидкостью. На дороге могут произойти различные ситуации, и к ним нужно быть готовым.
Обслуживание и профилактика ГТЦ
Обслуживание и профилактика главного тормозного цилиндра (ГТЦ) являются важными аспектами для обеспечения безопасности и надежности работы тормозной системы автомобиля ВАЗ 2110. ГТЦ отвечает за передачу усилия от тормозного педали к тормозным механизмам, и его исправность критически важна для эффективного торможения.
Регулярная проверка состояния ГТЦ включает в себя визуальный осмотр на наличие утечек тормозной жидкости, трещин и коррозии. Важно следить за уровнем тормозной жидкости в резервуаре, так как его снижение может указывать на утечку. Если уровень жидкости постоянно падает, необходимо провести диагностику системы на предмет наличия утечек и проверить сам ГТЦ.
Кроме того, рекомендуется периодически проверять работу тормозов в целом. Это можно сделать, выполняя тестовые торможения на низкой скорости. Если вы заметили, что тормоза начинают «проваливаться» под ногой или тормозной педаль становится слишком мягкой, это может быть признаком неисправности ГТЦ или наличия воздуха в системе.
Профилактика включает в себя также замену тормозной жидкости. Рекомендуется менять тормозную жидкость каждые два года, так как она со временем теряет свои свойства и может поглощать влагу, что негативно сказывается на работе тормозной системы. При замене жидкости следует использовать только рекомендованные производителем жидкости, чтобы избежать повреждения компонентов системы.
Если вы заметили признаки неисправности ГТЦ, такие как утечки, неравномерное торможение или «проваливание» педали, необходимо незамедлительно обратиться к специалистам для диагностики и ремонта. Игнорирование этих признаков может привести к серьезным последствиям на дороге.
В случае необходимости замены ГТЦ, важно выбирать качественные запчасти, соответствующие оригинальным характеристикам. Установка нового ГТЦ должна проводиться с соблюдением всех рекомендаций производителя, включая правильное прокачивание тормозной системы после установки, чтобы удалить воздух и обеспечить надежную работу тормозов.
Таким образом, регулярное обслуживание и профилактика ГТЦ являются ключевыми факторами для поддержания безопасности и эффективности тормозной системы автомобиля ВАЗ 2110. Не забывайте о важности своевременной диагностики и замены компонентов, чтобы избежать неприятных ситуаций на дороге.
Вопрос-ответ
Каковы основные признаки неисправности ГТЦ на Ваз 2110?
Основные признаки неисправности главного тормозного цилиндра (ГТЦ) включают утечку тормозной жидкости, снижение эффективности торможения, появление педали тормоза, которая «проваливается» при нажатии, а также неравномерное торможение на разных колесах. Если вы заметили один или несколько из этих симптомов, стоит провести диагностику ГТЦ.
Как проверить работоспособность ГТЦ на Ваз 2110?
Для проверки работоспособности ГТЦ необходимо выполнить несколько шагов: сначала визуально осмотрите цилиндр на наличие утечек, затем проверьте уровень тормозной жидкости в резервуаре. Далее, нажмите на педаль тормоза — она должна быть жесткой и не проваливаться. Если педаль проваливается, это может указывать на неисправность ГТЦ.
Когда следует заменять ГТЦ на Ваз 2110?
Замена ГТЦ необходима, если вы обнаружили утечки тормозной жидкости, значительное снижение тормозной силы или если цилиндр поврежден механически. Также рекомендуется заменять ГТЦ при замене тормозной системы или при проведении капитального ремонта автомобиля, чтобы обеспечить безопасность и надежность тормозной системы.
Советы
СОВЕТ №1
Перед началом проверки ГТЦ (главного тормозного цилиндра) убедитесь, что у вас есть все необходимые инструменты и материалы. Это поможет избежать лишних перерывов в процессе работы и сделает процесс более эффективным.
СОВЕТ №2
Обратите внимание на признаки неисправности, такие как утечка тормозной жидкости, снижение уровня жидкости в бачке и неравномерное торможение. Эти симптомы могут указывать на проблемы с ГТЦ, и их игнорирование может привести к серьезным последствиям.
СОВЕТ №3
При проверке работоспособности ГТЦ не забывайте о необходимости прокачки тормозной системы после замены или ремонта. Это обеспечит правильное функционирование тормозов и предотвратит появление воздушных пробок в системе.
СОВЕТ №4
Если вы не уверены в своих силах или не имеете достаточного опыта, лучше обратиться к профессионалам. Неправильная установка или диагностика ГТЦ может привести к ухудшению тормозной системы и создать опасные ситуации на дороге.
