В статье рассмотрим схему реле поворотов для ВАЗ 2107, что важно для надежной работы сигнализации поворотов. Правильное подключение и диагностика реле помогут избежать проблем с сигналами, что повысит безопасность на дороге. Предоставим инструкции и схемы, полезные как для опытных автолюбителей, так и для новичков, желающих разобраться в электрической системе своего автомобиля.

Где Находится Реле Поворотов На Ваз 2107

Эксперты отмечают, что реле поворотов на ВАЗ 2107 играет ключевую роль в системе сигнализации автомобиля. Правильная схема подключения этого устройства обеспечивает надежную работу указателей поворота и аварийной сигнализации. Специалисты рекомендуют внимательно изучить электрическую схему, так как неправильное подключение может привести к сбоям в работе системы. Важно учитывать, что реле должно соответствовать техническим характеристикам автомобиля, чтобы избежать перегрева и выхода из строя. Также эксперты советуют периодически проверять состояние реле и проводки, так как старение материалов может негативно сказаться на функциональности. В целом, соблюдение рекомендаций по установке и обслуживанию реле поворотов способствует повышению безопасности на дороге.

Не работают повороты |ВАЗ 2107| @автоэлектрика вч|

Замена реле зажигания ВАЗ 2107

Реле зажигания ВАЗ 2107 предназначено для активации питания системы зажигания на карбюраторных моделях «семерки», которые не оснащены инжектором. Эта деталь может стать причиной неисправностей автомобиля, и в таких случаях ее необходимо заменить. Проблему можно выявить и устранить самостоятельно, без обращения в сервисные центры. На форумах, таких как autolada.ru, можно найти обсуждения о местоположении реле поворотов в модели 2107. Для успешной замены реле потребуется базовый набор инструментов и понимание, где именно находится данная деталь и как правильно ее заменить.

Интересные факты

Вот несколько интересных фактов о реле поворотов на ВАЗ 2107 и его схеме:

1. Принцип работы реле: Реле поворотов на ВАЗ 2107 работает по принципу замыкания и размыкания электрической цепи. Оно управляет подачей напряжения на лампы поворотников, что позволяет им мигать. Важно, что реле имеет встроенный таймер, который определяет частоту мигания, обычно около 60-120 раз в минуту.

2. Совместимость с другими моделями: Реле поворотов на ВАЗ 2107 имеет схожесть с реле, используемыми в других моделях автомобилей ВАЗ, таких как ВАЗ 2106 и ВАЗ 2105. Это делает его замену и ремонт более доступными, так как запчасти можно найти в большинстве автомагазинов.

3. Схема подключения: Схема подключения реле поворотов на ВАЗ 2107 достаточно проста и включает в себя несколько основных элементов: аккумулятор, выключатель поворотников, реле и лампы. Неправильное подключение может привести к неправильной работе системы, поэтому важно следовать схеме, указанной в руководстве пользователя или на сервисных сайтах.

Эти факты подчеркивают как технические аспекты работы реле, так и его практическое применение в автомобилях ВАЗ.

Назначение реле зажигания ВАЗ 2107 (инжектор и карбюратор)

На первых моделях ВАЗ не предусматривалось отдельное реле для активации зажигания. Электрический ток на катушку поступал непосредственно через контактную группу замка зажигания. Это решение имело свои недостатки. Замена реле поворотов на ВАЗ 2107 может потребоваться из-за мигания индикаторов на приборной панели. Процесс замены реле поворотов на классических моделях.

Система зажигания ВАЗ 2107 требует значительного потребления тока. При включении зажигания могут активироваться и другие электрические устройства, что увеличивает нагрузку на контактную группу. В результате контакты могут быстро окисляться и выходить из строя. Также возможно, что из-за перегрева происходит деформация пластикового основания контактной группы, что приводит к ее неисправности.

Установка реле зажигания на ВАЗ 2107 (как карбюраторных, так и инжекторных версиях) снизила нагрузку на контактную группу. Теперь через контакты на рулевой колонке проходит только ток, необходимый для питания электромагнитной катушки реле. Основное питание осуществляется через контактную группу реле, которая рассчитана на работу с высоким током.

Введение реле зажигания на ВАЗ 2107 (инжектор и карбюратор) повысило надежность электрической схемы и увеличило срок службы контактных групп замка зажигания.

Где находится реле зажигания ВАЗ 2107

Перед тем как проверить работоспособность детали, важно определить ее местоположение. Как приобрести тюнингованные дворники для ВАЗ 2101, чтобы установить их с приводами на фары ВАЗ 2107? Также стоит знать, где находятся предохранители и реле в ВАЗ 2107. Реле поворотов располагается в определенном месте. Многие владельцы моделей «семерка» не осведомлены о расположении реле зажигания ВАЗ 2107. Оно находится под «торпедой» за щитком приборов, вместе с реле аварийной сигнализации. Чтобы его увидеть, проверить или заменить, потребуется немного потрудиться с отверткой, чтобы снять блок приборов ВАЗ 2107.

https://youtube.com/watch?v=rUvLjmpcMac

Замена реле поворотов ВАЗ 2107, причина замены моргание на панели приборов.

Для проверки и замены реле зажигания вам понадобятся:

1. шлицевая отвертка;
2. крестовая отвертка;
3. ключ на 10.

Работу следует начинать с демонтажа щитка приборов. Перед тем как приступить к процессу, необходимо отключить минусовой провод от аккумулятора. Для снятия приборного щитка выполните следующие шаги:

1. Используя шлицевую отвертку, разожмите фиксаторы рукояток регулировки отопительной системы и снимите их с рычагов;
2. Выньте сопла центрального воздуховода, поддев их отверткой;
3. Извлеките переключатель режимов работы отопителя;
4. Отсоедините провода от переключателя;
5. Подденьте заглушку самореза отверткой и извлеките её;
6. С помощью крестовой отвертки выкрутите саморез, который крепит щиток приборов;
7. Открутите гайку, удерживающую ручку сброса суточного пробега;
8. Утопите ручку внутрь панели приборов;
9. Извлеките правый край приборного щитка;
10. Открутите гайку, фиксирующую тросик привода спидометра;
11. Отсоедините шланг от штуцера эконометра;
12. Уберите колодки проводов от комбинации приборов;
13. Снимите приборный щиток.

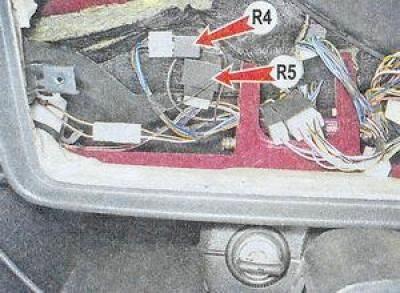

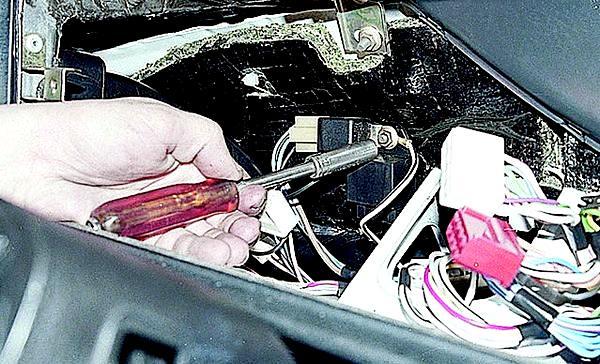

Реле зажигания находится на кронштейне под приборным щитком. Чтобы его снять, открутите гайку, которая крепит реле к кронштейну, используя ключ на 10.
Для проверки работоспособности реле вам потребуется мультиметр или лампа-индикатор. Вы можете протестировать реле как непосредственно на автомобиле, так и подключив его к автономному источнику 12 вольт. Если свечи накала на 1.9 TDI Passat B3 не срабатывают, возможно, причина в реле. При подаче напряжения на выводы 85 и 86 реле должны замыкаться контакты между выводами 30 и 87. Если этого не происходит, реле зажигания ВАЗ 2107 подлежит замене.

Процесс замены реле зажигания на автомобиле ВАЗ 2107 включает следующие шаги:

1. Открутите гайку крепления;
2. Отсоедините колодку проводов от реле зажигания;
3. Установите новое реле;
4. Подключите колодку проводов;
5. Закрепите реле гайкой.

После замены реле необходимо вернуть на место приборную панель. Для этого выполните следующие действия:

1. Подключите колодки проводов к приборному щитку;
2. Закрепите гайку, фиксирующую трос привода спидометра;
3. Наденьте шланг на эконометр;
4. Установите комбинацию приборов на место и нажмите на неё, чтобы защелки зафиксировались;
5. Закрепите ручку сброса суточного пробега;
6. Закрутите саморез, который крепит щиток приборов;
7. Закройте саморез заглушкой;
8. Подключите провода к переключателю режимов работы отопителя;
9. Защелкните переключатель на его штатное место;
10. Установите сопла центрального воздуховода системы отопления и вентиляции;
11. Установите рукоятки регулировки режимов отопления и вентиляции.

На этом процесс замены реле зажигания ВАЗ 2107 завершен. Теперь можно подключить провод массы к аккумулятору и проверить работоспособность системы зажигания.

Реле поворотов ВАЗ — 2107 (класика) — замена

Проверка работоспособности реле поворотов ВАЗ 2107

Проверка работоспособности реле поворотов на ВАЗ 2107 является важной процедурой, которая позволяет убедиться в исправности системы сигнализации поворотов и предотвращает возможные проблемы на дороге. Реле поворотов отвечает за включение и выключение указателей поворота, а также за их мигание. Если реле неисправно, это может привести к неправильной работе сигналов, что создаст опасные ситуации при движении.

Для начала проверки необходимо подготовить инструменты: мультиметр, отвертку и, возможно, пинцет. Также стоит убедиться, что автомобиль находится на ровной поверхности и выключен зажигание.

Первым шагом является доступ к реле поворотов. На ВАЗ 2107 реле обычно расположено в блоке предохранителей, который находится под приборной панелью с левой стороны. Для доступа к блоку предохранителей необходимо снять крышку, аккуратно отстегнув защелки.

После того как вы нашли реле поворотов, его можно проверить на работоспособность. Для этого следует отключить его от электрической цепи. С помощью мультиметра проверьте целостность контактов реле. Установите мультиметр в режим прозвонки и прикоснитесь к выводам реле. Если мультиметр издает звуковой сигнал, это означает, что контакты целы.

Следующим шагом является проверка напряжения на входных контактах реле. Для этого подключите мультиметр к контактам реле и включите зажигание. При включении указателей поворота на мультиметре должно отображаться напряжение около 12 В. Если напряжение отсутствует, необходимо проверить проводку и предохранители, так как проблема может заключаться не только в реле.

Если реле поворотов прошло все проверки, можно протестировать его работоспособность в реальных условиях. Для этого подключите реле обратно и включите указатели поворота. Наблюдайте за их работой: они должны мигать с равномерной частотой. Если мигание слишком быстрое или медленное, это может указывать на неисправность реле или на проблемы с лампочками.

В случае, если реле не прошло проверку, его необходимо заменить. При выборе нового реле стоит обратить внимание на его характеристики и совместимость с автомобилем. Установка нового реле производится в обратном порядке: сначала подключите его к электрической цепи, затем установите на место в блок предохранителей и закройте крышку.

Регулярная проверка реле поворотов и всей системы сигнализации поворотов поможет избежать неприятных ситуаций на дороге и обеспечит безопасность как водителя, так и других участников движения.

Вопрос-ответ

Как проверить реле поворотников на ВАЗ 2107?

Проверить его просто: если поворотники загораются, но не мигают — реле залипло. Если моргают слишком быстро или редко — внутреннее сопротивление сбилось. Если не работают совсем — либо питание не поступает, либо реле вышло из строя.

Как устроено реле поворотов?

В состав реле входит термочувствительный элемент, включающийся последовательно с нитями ламп. Через такую цепь проходит ток, нагрев которого создает нихромовую нить. Особенность нихромовой нити заключается в том, что она может как удлиняться при нагреве, так и укорачиваться при остывании.

Где находится реле поворотников ВАЗ 2107?

Реле поворотников на семерке находится в очень неудобном месте – за приборной панелью, в районе экономайзера. Чтобы до него добраться, нужно отодвинуть или полностью снять приборный щиток.

Советы

СОВЕТ №1

Перед началом работы с реле поворотов на ВАЗ 2107, обязательно ознакомьтесь с электрической схемой автомобиля. Это поможет вам лучше понять, как подключены все элементы и избежать ошибок при замене или ремонте реле.

СОВЕТ №2

При замене реле поворотов используйте только оригинальные или качественные аналоговые детали. Это обеспечит надежную работу системы сигнализации и продлит срок службы автомобиля.

СОВЕТ №3

Регулярно проверяйте состояние проводки и соединений, связанных с реле поворотов. Изношенные или поврежденные провода могут привести к сбоям в работе системы, поэтому их следует заменять при первых признаках износа.

СОВЕТ №4

Если после замены реле поворотов сигнализация все равно не работает, проверьте предохранители и переключатель поворотников. Иногда проблема может быть связана не только с реле, но и с другими элементами системы.
