В статье рассмотрим разборку и сборку коробки передач (КПП) автомобиля Ваз 2101. Предоставим пошаговые инструкции и советы. Видеоинструкции помогут визуализировать каждый этап, что полезно для начинающих автолюбителей, желающих самостоятельно выполнить ремонт или обслуживание. Правильная разборка и сборка КПП обеспечивают надежную работу трансмиссии и продлевают срок службы автомобиля.

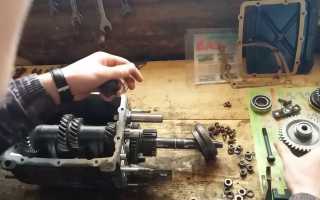

Видео как разобрать коробку ВАЗ 2101
Установите вторичный вал с помощью оправки на пресс, подложите опорные полукольца под шестерню третьей передачи. Нажимая на пружинную шайбу с помощью оправки, удалите стопорное кольцо 2, затем пружинную шайбу, ступицу скользящей муфты переключения третьей и четвертой передач, а также шестерню третьей передачи.
Для разборки рычага переключения передач автомобиля Ваз 2101 и задней крышки необходимо снять манжету, чехол рычага, а затем удалить стопорное кольцо, шайбу, пружину и сферическую шайбу. Отвинтите гайки, крепящие фланец, отсоедините оттяжную пружину рычага от ушка болта и извлеките рычаг вместе с фланцем, опорой и чашкой.
Ремонт и сборка коробки передач Ваз 2101 осуществляется в обратной последовательности разборки, при этом следует заменить все старые и поврежденные детали на новые. После установки коробки переключения передач на Ваз 2101 обязательно залейте трансмиссионное масло!
Сборка КПП автомобиля Ваз 2101
Сборка коробки передач (КПП) автомобиля Ваз 2101 — это ответственный процесс, требующий внимательности и точности. Перед началом сборки убедитесь, что у вас есть все необходимые инструменты и детали. Важно работать в чистом и хорошо освещенном месте, чтобы избежать потери мелких деталей.
Первым шагом в сборке КПП является подготовка всех компонентов. Убедитесь, что все детали, такие как шестерни, подшипники, сальники и прокладки, чистые и не имеют повреждений. Если какие-либо детали изношены, их следует заменить на новые.
Далее, начните с установки первичного вала. Для этого поместите подшипники на вал и аккуратно вставьте его в корпус коробки. Убедитесь, что вал свободно вращается и не имеет люфта. После этого установите вторичный вал, следя за тем, чтобы все шестерни правильно совмещались.
Следующим этапом является установка синхронизаторов. Они должны быть установлены на соответствующие шестерни, и важно убедиться, что они правильно зафиксированы. Проверьте, чтобы все элементы синхронизаторов были чистыми и без повреждений, так как это влияет на качество переключения передач.
После установки синхронизаторов переходите к сборке механизма переключения передач. Установите рычаги и пружины, следя за тем, чтобы все детали были на своих местах. Проверьте, чтобы механизм работал плавно и без заеданий.
Когда все основные компоненты установлены, можно приступать к сборке крышки КПП. Убедитесь, что прокладка между корпусом и крышкой установлена правильно, чтобы избежать утечек масла. Закрепите крышку с помощью болтов, соблюдая рекомендованный момент затяжки, чтобы избежать повреждения резьбы.
После завершения сборки проверьте работу КПП. Для этого установите коробку на автомобиль и подключите все необходимые элементы, такие как тросы и электропроводку. Запустите двигатель и проверьте переключение передач на холостом ходу. Убедитесь, что все передачи включаются плавно, без посторонних звуков и заеданий.
Не забудьте заполнить коробку передач маслом, следуя рекомендациям производителя. После этого проведите тест-драйв, чтобы убедиться в правильной работе КПП в условиях реальной эксплуатации.
Сборка КПП Ваз 2101 — это процесс, требующий аккуратности и внимательности. Следуя вышеописанным шагам, вы сможете успешно собрать коробку передач и обеспечить ее надежную работу на протяжении долгого времени.
| Этап работы | Описание действия | Инструменты и материалы |
|---|---|---|
| Подготовка к разборке | Установка автомобиля на подъемник или яму, слив трансмиссионного масла, отсоединение карданного вала, привода сцепления, троса спидометра, электрических разъемов. | Набор гаечных ключей, емкость для слива масла, отвертки, пассатижи, ветошь. |
| Снятие КПП с автомобиля | Откручивание болтов крепления КПП к двигателю, снятие КПП с опор и извлечение из моторного отсека. | Набор гаечных ключей, монтажка, домкрат (при необходимости). |
| Разборка КПП | Снятие крышек, валов, шестерен, синхронизаторов, подшипников. Осмотр деталей на предмет износа и повреждений. | Набор головок, съемники подшипников, молоток, выколотки, тиски. |
| Дефектовка и замена деталей | Оценка состояния всех элементов КПП. Замена изношенных или поврежденных шестерен, синхронизаторов, подшипников, сальников, прокладок. | Новые запчасти, микрометр, штангенциркуль. |
| Сборка КПП | Установка новых и проверенных деталей в обратном порядке. Смазка трущихся поверхностей. Регулировка зазоров. | Набор головок, съемники, молоток, выколотки, тиски, динамометрический ключ, трансмиссионное масло. |
| Установка КПП на автомобиль | Установка КПП на место, крепление к двигателю, подключение всех элементов (карданный вал, привод сцепления, трос спидометра, электрические разъемы). | Набор гаечных ключей, монтажка. |
| Заливка масла и проверка | Заливка нового трансмиссионного масла до необходимого уровня. Проверка работы КПП на всех передачах. | Воронка, трансмиссионное масло, ветошь. |
| Видео-материалы | Просмотр обучающих видеороликов по разборке и сборке КПП ВАЗ 2101 для наглядного представления процесса. | Компьютер/смартфон с доступом в интернет, наушники. |
Интересные факты
Вот несколько интересных фактов о разборке и сборке коробки передач (КПП) автомобиля ВАЗ 2101:
-
Конструкция и простота: КПП ВАЗ 2101 имеет достаточно простую и надежную конструкцию, что делает её разборку и сборку доступной даже для начинающих автолюбителей. Это одна из причин, почему многие владельцы классических ВАЗов предпочитают выполнять эту работу самостоятельно.
-
Универсальность запчастей: Многие детали КПП ВАЗ 2101 совместимы с другими моделями ВАЗ, такими как 2102 и 2103. Это позволяет легко находить запчасти и использовать их в ремонте, что делает процесс более экономичным.
-
Обучающие видео: В интернете можно найти множество обучающих видео по разборке и сборке КПП ВАЗ 2101. Эти видео часто содержат полезные советы и хитрости, которые могут значительно упростить процесс и помочь избежать распространенных ошибок, таких как неправильная установка подшипников или неправильная регулировка механизмов.
Эти факты подчеркивают как технические аспекты, так и доступность процесса для автолюбителей.
Вопрос-ответ
Каковы основные этапы разборки КПП Ваз 2101?
Основные этапы разборки КПП Ваз 2101 включают: снятие коробки передач с автомобиля, удаление внешних компонентов, таких как сцепление и приводные валы, а затем откручивание болтов, удерживающих корпус коробки. После этого аккуратно разделите две половины корпуса, чтобы получить доступ к внутренним механизмам.
Какие инструменты понадобятся для сборки КПП Ваз 2101?
Для сборки КПП Ваз 2101 вам понадобятся стандартные инструменты, такие как набор ключей и отверток, плоскогубцы, а также специальные инструменты, такие как динамометрический ключ для правильной затяжки болтов. Также рекомендуется иметь под рукой смазочные материалы для обеспечения надежной работы механизмов.
Как проверить работоспособность КПП после сборки?
После сборки КПП необходимо установить коробку на автомобиль и подключить все компоненты. Затем проведите тест-драйв, чтобы проверить переключение передач и отсутствие посторонних шумов. Также стоит проверить уровень масла и убедиться, что нет утечек, чтобы гарантировать правильную работу коробки передач.
Советы
СОВЕТ №1
Перед началом разборки КПП обязательно подготовьте рабочее место: уберите лишние предметы, обеспечьте хорошее освещение и подготовьте все необходимые инструменты. Это поможет избежать потери деталей и упростит процесс сборки.
Читайте также:
СОВЕТ №2
Сделайте фотографии каждого этапа разборки. Это поможет вам запомнить, как правильно расположены детали, и облегчит процесс сборки, когда придет время вернуть КПП на место.
СОВЕТ №3
Обратите внимание на состояние уплотнителей и сальников. При разборке КПП стоит заменить изношенные детали, чтобы избежать утечек масла и других проблем в будущем.
СОВЕТ №4
Не спешите при сборке. Убедитесь, что все детали установлены правильно и надежно. Если что-то не получается, лучше обратиться к видеоинструкции или руководству, чем рисковать повреждением КПП.
