В статье рассмотрим проверку катушки зажигания на ВАЗ 2114 с инжекторным двигателем. Правильная работа катушки критична для стабильности работы двигателя и его производительности. Неполадки могут вызвать проблемы с запуском, потерю мощности и увеличенный расход топлива. Опишем методы диагностики, необходимые инструменты и советы по устранению неисправностей, что поможет поддерживать автомобиль в исправном состоянии и избежать дорогостоящего ремонта.

Способы самостоятельной проверки модуля зажигания

Некоторые бензиновые двигатели, которые устанавливаются на современных российских и зарубежных автомобилях, оснащены модулями зажигания. Эти модули функционируют как импульсные источники высокого напряжения. Иногда возникают ситуации, когда данные устройства могут выйти из строя, что приводит к полной или частичной потере работоспособности двигателя. В этой статье представлены методы проверки модуля зажигания на наличие неисправностей в условиях гаража.

Проверка катушки зажигания на ВАЗ 2114 с инжекторным двигателем является важной процедурой для обеспечения стабильной работы автомобиля. Эксперты отмечают, что неисправности в катушке могут привести к проблемам с запуском двигателя, потере мощности и увеличенному расходу топлива. Для диагностики рекомендуется использовать мультиметр, который позволяет измерить сопротивление обмоток катушки. При нормальных показателях сопротивление должно находиться в пределах 0,5-1,5 Ом для первичной обмотки и 6-12 кОм для вторичной. Также важно проверить наличие искры на свечах зажигания, так как отсутствие искры может свидетельствовать о неисправности катушки. Регулярная проверка и замена изношенных компонентов помогут избежать серьезных поломок и продлить срок службы автомобиля.

Как проверить модуль зажигания ваз 2114

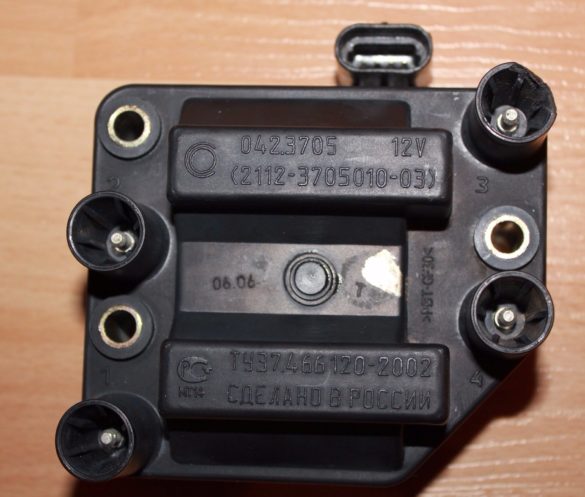

Устройство и принцип действия модуля зажигания

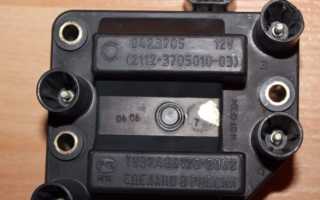

Некоторые автомобилисты старой школы называют модули двухискровыми катушками, и это вполне оправдано. Дело в том, что катушка зажигания является предшественником модуля в процессе технической эволюции. Модуль представляет собой объединённую конструкцию, состоящую из двух пар обмоток (первичной и вторичной) и коммутатора, который поочередно переключает низковольтный ток между катушками. В некоторых моделях двухискровых катушек коммутатор может находиться вне блока.

Работа модуля контролируется электронным блоком, который собирает и обрабатывает данные с различных узлов двигателя. В отличие от традиционной катушки, этот блок имеет четыре разъёма для подключения проводов высокого напряжения, которые идут к свечам зажигания. Импульсы возникают парами: сначала на клеммах 1 и 4, затем на 2 и 3. Таким образом, каждая из встроенных катушек отвечает за два цилиндра, и искра возникает одновременно для обоих.

На входе модуля зажигания располагается разъём с четырьмя клеммами. Обычно на большинстве моделей рядом с ними имеется маркировка. На контакты A и B поочередно поступают импульсы от датчика Холла, которые служат сигналом для переключения коммутатора между первичными обмотками. Контакты C и D отвечают за массу и питание (12 В) соответственно.

Интересные факты

Вот несколько интересных фактов о проверке катушки зажигания на ВАЗ 2114 с инжекторным двигателем:

1. Метод проверки с помощью мультиметра: Для проверки катушки зажигания на ВАЗ 2114 можно использовать мультиметр. Измеряя сопротивление обмоток катушки, можно определить её работоспособность. Нормальные значения сопротивления первичной обмотки должны быть в пределах 0,5-1,5 Ом, а вторичной — 6-12 кОм. Если значения значительно отличаются, это может указывать на неисправность катушки.

2. Влияние на работу двигателя: Неисправная катушка зажигания может привести к перебоям в работе двигателя, увеличенному расходу топлива и повышенному уровню выбросов. Это связано с тем, что катушка отвечает за создание высоковольтного импульса, необходимого для искры в свечах зажигания. Если искра слабая или отсутствует, это может вызвать проблемы с запуском и работой двигателя.

3. Проверка на наличие трещин и повреждений: Визуальный осмотр катушки зажигания также важен. Трещины, следы коррозии или обгоревшие участки на корпусе катушки могут указывать на её неисправность. Даже если сопротивление в норме, физические повреждения могут привести к плохому контакту и сбоям в работе системы зажигания.

Единственная правильная проверка! Как проверить катушку зажигания ваз лада калина мультиметром?

Возможные причины поломки

Слабым звеном катушек зажигания и модулей является вторичная обмотка, отвечающая за генерацию импульса высокого напряжения. В этой обмотке может произойти обрыв витка или возникнуть пробой. К таким проблемам могут привести следующие причины:

1. использование некачественных или неподходящих по характеристикам свечей;
2. работа с неисправными проводами высокого напряжения;
3. частые попытки проверить наличие искры.

Импульс высокого напряжения, который образуется во вторичной обмотке, должен быть использован. Если этого не происходит (например, при повреждении провода высокого напряжения), высокоэнергетический электрический импульс начинает искать выход. Скорее всего, он найдет его в тонкой вторичной обмотке.

Неисправность модуля часто возникает из-за нарушения целостности некачественной заводской пайки проводов, соединяющих элементы коммутатора. Это может происходить из-за вибраций. Кроме того, причиной неисправности катушек может стать простое нарушение контакта в входном разъеме. Ещё одним фактором, способствующим поломке блока зажигания, часто становится влага, попадающая на устройство во время мойки или в условиях нестандартной эксплуатации.

Признаки неисправности

Случай, когда сразу две встроенные катушки выходят из строя, встречается крайне редко, поэтому запустить двигатель с неисправным блоком зажигания, скорее всего, получится. Тем не менее, даже начинающий водитель сможет заметить, что что-то не так. Признаки неисправности могут проявляться следующим образом:

1. нестабильный (плавающий) холостой ход;
2. двигатель с трудом набирает обороты;
3. характерный звук работы мотора (троение);
4. рывки при ускорении (в движении).

Хотя эксплуатация автомобиля с такой поломкой возможна (например, доехать до гаража или автосервиса), делать это не рекомендуется без крайней необходимости.

Подобные симптомы нестабильной работы двигателя могут также указывать на множество других неисправностей, связанных с зажиганием или подачей топлива. Чтобы точно определить источник проблемы, необходимо проверить работоспособность блока зажигания. Также стоит обратить внимание на состояние контактов проводов, и убедиться в их целостности.

Проверка питания модуля

Перед тем как приступить к проверке работоспособности катушек, важно убедиться, что проблема не связана с отсутствием питания устройства. Для начала стоит попробовать восстановить контакт, несколько раз пошевелив или отсоединив и снова подключив блок проводов, который входит в разъем. Если эти действия не улучшили работу двигателя, следует использовать тестер (мультиметр) для проверки качества поступающих импульсов.

Сначала необходимо извлечь блок проводов из разъема. На этом блоке каждой клемме (А, В, С, D) соответствует свое гнездо. Тестирование выполняется при работающем двигателе следующим образом:

• Первый щуп тестера помещается в гнездо D, а второй — на массу. Установите переключатель мультиметра на 20 вольт. Если питание присутствует, тестер должен показать 12 вольт.
• Затем первый щуп вставляется в гнездо С, а второй — на массу. Переключите на режим омметра (20 Ом). В норме показания должны быть меньше 1 Ом, что указывает на исправность массы.
• Далее первый щуп помещается в гнездо В, а второй — на массу. Установите переключатель на 20 вольт. Нормальное значение не должно быть ниже 0,3 вольт. Если это так, значит, нормальный импульс поступает с датчика Холла на позицию В.
• Проверка контакта А осуществляется аналогично предыдущему.

Если результаты проверки соответствуют норме, можно переходить к тестированию модуля. В противном случае необходимо искать причину неисправности в электрической цепи до катушки.

Способы диагностики работоспособности устройства

Самым простым способом для проверки работоспособности катушки является замена её на аналогичную исправную. Это возможно, если у вас есть доступ к такому устройству. Важно, чтобы модуль соответствовал характеристикам проверяемой катушки. Если двигатель с исправной катушкой запускается так же, как и до поломки, то модуль зажигания точно неисправен.

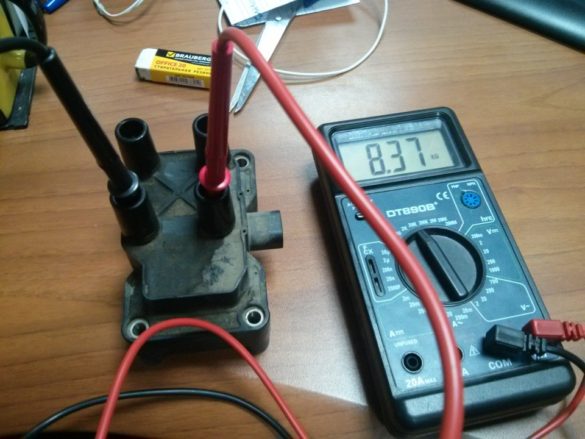

Основной метод тестирования включает использование мультиметра. Он заключается в измерении сопротивления вторичных обмоток катушек, находящихся в модуле зажигания. Этот способ прост и не требует специальных навыков. Для проведения проверки устройство можно оставить на месте, тестирование осуществляется при выключенном двигателе.

• Из разъемов модуля извлекаются высоковольтные провода.
• Переключатель мультиметра устанавливается на 20 кОм.
• Щупы мультиметра поочередно помещаются в соответствующие контакты (1 и 4, 2 и 3).
• При исправной вторичной обмотке значения сопротивления в обоих случаях должны быть одинаковыми. В норме сопротивление составляет около 5,4 кОм (в некоторых моделях эти значения могут отличаться, что стоит уточнить). Если сопротивление значительно выше, это указывает на обрыв обмотки. Если оно значительно ниже – это признак пробоя. В таком случае катушка считается неисправной и не подлежит ремонту.

Видео: Как проверить вторичную обмотку мультиметром

Модуль зажигания Шевроле Ланос, Дэу Нексия. Ваз, Лада. Проверяем исправность.

Когда есть вариант отремонтировать

Если при проверке обе вторичные обмотки покажут свою исправность, причиной неисправности катушек может стать отрыв пайки проводов коммутатора. Такие повреждения можно выявить, сняв заднюю крышку модуля. Если у вас есть паяльник и навыки работы с ним, вы сможете восстановить целостность поврежденных контактов и одновременно укрепить остальные. К сожалению, это единственная неисправность модуля зажигания, которую можно устранить.

Тестирование модуля зажигания можно провести с использованием простых инструментов своими руками. Следуя нашим рекомендациям, вы сможете тщательно проверить как сам модуль, так и другие компоненты механизма, которые могут быть причиной неисправности. Желаем удачи в этом процессе!

Рекомендации по замене модуля зажигания

При замене модуля зажигания на ВАЗ 2114 инжектор важно учитывать несколько ключевых аспектов, чтобы обеспечить надежную и стабильную работу двигателя. Ниже приведены рекомендации, которые помогут вам правильно выполнить эту процедуру.

1. Подбор качественного модуля зажигания: Перед покупкой нового модуля зажигания убедитесь, что он соответствует техническим характеристикам вашего автомобиля. Рекомендуется выбирать оригинальные запчасти или проверенные аналоги от известных производителей. Это поможет избежать проблем с совместимостью и долговечностью.

2. Подготовка к замене: Перед началом работы отключите аккумулятор, чтобы избежать короткого замыкания и повреждения электронных компонентов. Также рекомендуется подготовить необходимые инструменты: ключи, отвертки, изоленту и, возможно, мультиметр для проверки электрических соединений.

3. Снятие старого модуля: Для доступа к модулю зажигания вам может понадобиться снять защитный кожух или другие элементы, которые мешают доступу. Аккуратно отсоедините все электрические разъемы, запомнив их расположение. После этого открутите крепежные болты и извлеките модуль из его посадочного места.

4. Установка нового модуля: Установите новый модуль зажигания на место старого, убедившись, что он правильно зафиксирован. Подключите все электрические разъемы, следя за тем, чтобы они были надежно зафиксированы. Проверьте, чтобы не было повреждений проводки и контактов.

5. Проверка работы: После установки нового модуля зажигания подключите аккумулятор и запустите двигатель. Обратите внимание на его работу: двигатель должен запускаться без проблем, работать ровно и без перебоев. Если возникают какие-либо неисправности, проверьте правильность подключения и состояние других компонентов системы зажигания.

6. Регулярное обслуживание: После замены модуля зажигания рекомендуется периодически проверять его состояние и работу системы зажигания в целом. Это поможет предотвратить возможные проблемы в будущем и обеспечит надежную работу вашего автомобиля.

Следуя этим рекомендациям, вы сможете успешно заменить модуль зажигания на ВАЗ 2114 инжектор и обеспечить надежную работу двигателя на длительный срок.

Вопрос-ответ

Как проверить катушку зажигания на ваз 2114 инжектор?

Для проверки катушки зажигания необходимо использовать мультиметр. Сначала отключите катушку от проводов, затем измерьте сопротивление между выводами. Для исправной катушки сопротивление должно быть в пределах 0.5-2.0 Ом. Если значение выходит за эти пределы, катушка может быть неисправна.

Какие симптомы указывают на неисправность катушки зажигания?

Неисправная катушка зажигания может проявляться в виде затрудненного запуска двигателя, потери мощности, неравномерной работы на холостом ходу и увеличенного расхода топлива. Также может возникать мигание индикатора «Check Engine» на приборной панели.

Можно ли заменить катушку зажигания самостоятельно?

Да, замену катушки зажигания можно выполнить самостоятельно, если у вас есть базовые навыки работы с автомобилем. Для этого нужно отключить аккумулятор, снять старую катушку и установить новую, следуя инструкциям в руководстве по эксплуатации автомобиля. Однако, если вы не уверены в своих силах, лучше обратиться к специалисту.

Советы

СОВЕТ №1

Перед началом проверки катушки зажигания убедитесь, что у вас есть все необходимые инструменты, такие как мультиметр, отвертки и изолента. Это поможет избежать лишних перерывов в процессе диагностики.

СОВЕТ №2

Обязательно отключите аккумулятор перед работой с катушкой зажигания, чтобы избежать короткого замыкания и повреждения электроники автомобиля. Это также обеспечит вашу безопасность во время проверки.

СОВЕТ №3

При проверке катушки зажигания используйте мультиметр для измерения сопротивления обмоток. Сравните полученные значения с рекомендованными в технической документации вашего автомобиля, чтобы определить, исправна ли катушка.

СОВЕТ №4

Если вы обнаружили, что катушка зажигания неисправна, не забудьте проверить и другие компоненты системы зажигания, такие как свечи и провода. Это поможет избежать повторных поломок и улучшит общую работу двигателя.
