В статье рассмотрим предохранители автомобиля ВАЗ 21043 с карбюраторным двигателем: их назначение, расположение и особенности замены. Понимание работы предохранителей и их роли в электрической системе поможет владельцам избежать поломок и неисправностей. Эта информация будет полезна как опытным автомобилистам, так и новичкам, желающим самостоятельно обслуживать свой автомобиль.
СХЕМА ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ ВАЗ 2105, 2107, 2104, ИЖ 27175

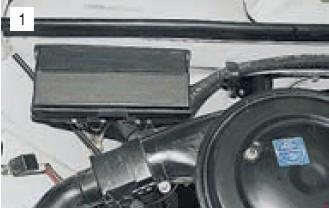

В большинстве автомобилей цепи бортовой сети защищены плавкими предохранителями, которые в основном размещены в монтажном блоке, находящемся в моторном отсеке на задней стенке с правой стороны.
Не рекомендуется использовать предохранители с повышенным номиналом или самодельные варианты — это может привести к повреждению токопроводящих дорожек печатной платы и даже вызвать пожар.
На автомобилях более ранних моделей использовались монтажные блоки с цилиндрическими предохранителями.
Современные автомобили оснащены монтажными блоками с штыревыми предохранителями, которые обеспечивают более надежный контакт в разъеме.
| № | А* | А** | Назначение |
| 1 | 8 | 10 | Электродвигатель отопителя, лампы заднего хода, сигнализатор включения обогрева заднего стекла, реле обогрева заднего стекла (обмотка), электродвигатель очистителя заднего стекла (2104), электродвигатель насоса омывателя заднего стекла (2104) |
| 2 | 8 | 10 | Электродвигатель очистителя и омывателя ветрового стекла, электродвигатель очистителя и омывателя фар, реле очистителя ветрового стекла, реле очистителя и омывателя фар |
| 3 | 8 | 10 | Резервный |
| 4 | 8 | 10 | Резервный |
| 5 | 16 | 20 | Элемент обогрева заднего стекла и реле его включения |
| 6 | 8 | 10 | Прикуриватель, штепсельная розетка для переносной лампы, часы |
| 7 | 16 | 20 | Звуковые сигналы, реле сигналов, реле электровентилятора охлаждения радиатора (контакты), электродвигатель вентилятора охлаждения радиатора |
| 8 | 8 | 10 | Выключатель аварийной сигнализации с контрольной лампой, реле-прерыватель указателей поворотов и аварийной сигнализации, сигнализатор указателей поворотов (в режиме аварийной сигнализации), указатели поворотов (в режиме аварийной сигнализации) |
| 9 | 8 | 10 | Регулятор напряжения генератора |
| 9 | 8 | 7,5 | Лампы задних противотуманных фонарей и их сигнализатор |
| 10 | 8 | 10 | Указатели поворота (в режиме указания поворота), реле-прерыватель указателей поворота, сигнализатор указателей поворота, система управления пневмоклапаном, тахометр, указатель топлива, сигнализатор резерва топлива, сигнализатор включения стояночного тормоза, сигнализатор недостаточного давления масла в системе смазки двигателя, указатель температуры охлаждающей жидкости, вольтметр, сигнализатор аварийного состояния рабочей тормозной системы, сигнализатор заряда аккумуляторной батареи, сигнализатор прикрытия воздушной заслонки карбюратора, реле электровентилятора (обмотка), термовыключатель электровентилятора, обмотка возбуждения генератора (генератор 37.3701) |
| 11 | 8 | 10 | Плафон освещения салона, лампы стоп-сигнала, лампа освещения багажного отделения |
| 12 | 8 | 10 | Дальний свет фар (правая фара), реле стеклоочистителей и омывателей фар (обмотка реле) |
| 13 | 8 | 10 | Дальний свет фар (левая фара), сигнализатор включения дальнего света |
| 14 | 8 | 10 | Передний габаритный огонь (левая блок-фара), задний габаритный огонь (правый фонарь), фонари освещения номерного знака, подкапотная лампа, сигнализатор включения габаритного огня |
| 15 | 8 | 10 | Передний габаритный огонь (правая блок-фара), задний габаритный огонь (левый фонарь), лампа освещения прикуривателя, лампа освещения приборов, лампа освещения вещевого ящика, часы (лампа освещения) |
| 16 | 8 | 10 | Ближний свет фар (правая блок-фара), реле стеклоочистителей и омывателей фар (обмотка реле) |
| 17 | 8 | 10 | Ближний свет фар (левая блок-фара) |
| 18 | — | Запасной | |
| 19 | — | Запасной | |
| 20 | — | Запасной | |
| 21 | — | Запасной | |
| Реле | |||
| К1 | Реле включения обогрева заднего стекла (904.3747-10 / 2105-3747210-18*, 2107-3747210-12**) | ||
| К2 | Реле очистителя и омывателя фар (904.3747 / 2105-3747210-08*, 2107-3747210-02**) | ||
| К3 | Реле включения звуковых сигналов (904.3747-10 / 2105-3747210-18*, 2107-3747210-12**) | ||
| К4 | Реле включения электровентилятора охлаждения ( с 2000 года не используется) (904.3747-10 / 2105-3747210-18*, 2107-3747210-12**) | ||
| К5 | Реле включения дальнего света фар (904.3747-10 / 2105-3747210-18*, 2107-3747210-12**) | ||
| К6 | Реле включения ближнего света фар (904.3747-10 / 2105-3747210-18*, 2107-3747210-12**) |
* Монтажный блок с штыревыми предохранителями
** Монтажный блок с ножевыми предохранителями
Эксперты отмечают, что предохранители в автомобиле ВАЗ 21043 играют ключевую роль в обеспечении надежности работы электрической системы, особенно в сочетании с карбюраторным двигателем. Они защищают электрические цепи от перегрузок и коротких замыканий, что особенно важно для поддержания стабильной работы карбюратора. При неисправности предохранителей возможны сбои в подаче топлива, что может привести к ухудшению динамики автомобиля и увеличению расхода топлива. Специалисты рекомендуют регулярно проверять состояние предохранителей и заменять их при первых признаках повреждения. Это поможет избежать серьезных поломок и продлить срок службы как электрической системы, так и карбюраторного двигателя в целом.

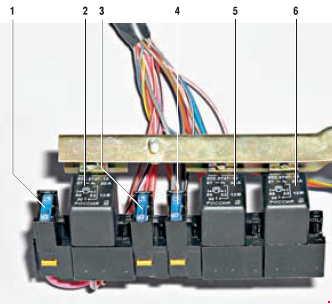

Дополнительный блок предохранителей (инжектор)
| № | А | Функция |
| 1 | 15 | Основное реле |
| 3 | 15 | Электропитание системы впрыска (вход постоянного напряжения) |
| 4 | 15 | Реле топливного насоса |
| Реле | ||
| 2 | Основное реле | |
| 5 | Реле топливного насоса | |
| 6 | Реле вентилятора системы охлаждения |
| Номер предохранителя | Защищаемая цепь | Номинал (А) |
|---|---|---|
| F1 | Фары дальнего света (левая) | 8 |
| F2 | Фары дальнего света (правая) | 8 |
| F3 | Фары ближнего света (левая) | 8 |
| F4 | Фары ближнего света (правая) | 8 |
| F5 | Габаритные огни (левая сторона), подсветка номерного знака | 8 |
| F6 | Габаритные огни (правая сторона), подсветка приборов | 8 |
| F7 | Очиститель ветрового стекла, омыватель | 8 |
| F8 | Указатели поворота, аварийная сигнализация | 8 |
| F9 | Стоп-сигналы, звуковой сигнал | 8 |
| F10 | Прикуриватель, плафон освещения салона | 8 |
| F11 | Электродвигатель отопителя | 16 |
| F12 | Задние противотуманные фонари | 8 |
| F13 | Обогрев заднего стекла | 16 |
| F14 | Резерв | — |
| F15 | Резерв | — |
| F16 | Резерв | — |
Интересные факты
Вот несколько интересных фактов о предохранителях и карбюраторе на ВАЗ 21043:
-
Система предохранителей: ВАЗ 21043 оснащен системой предохранителей, которая защищает электрические цепи автомобиля от перегрузок и коротких замыканий. Важно знать, что каждый предохранитель отвечает за определенные электрические компоненты, такие как фары, стеклоподъемники и другие устройства. Неправильная замена предохранителей может привести к повреждению электрооборудования.
-
Карбюратор К-126: ВАЗ 21043 использует карбюратор К-126, который был разработан для обеспечения оптимального смешивания топлива и воздуха. Этот карбюратор имеет простую конструкцию и легко настраивается, что делает его популярным выбором среди автолюбителей. Однако, для достижения максимальной производительности, необходимо регулярно проводить его чистку и настройку.
-
Экономия топлива: Правильная работа карбюратора напрямую влияет на расход топлива. Неправильная настройка или загрязнение карбюратора могут привести к увеличению расхода топлива и ухудшению динамики автомобиля. Регулярное обслуживание карбюратора и проверка предохранителей помогут поддерживать оптимальную работу автомобиля и снизить затраты на топливо.
Дополнительный предохранитель очистителя фар

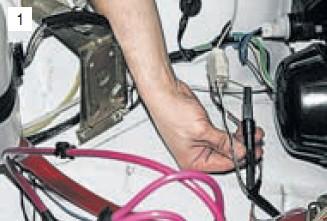

Дополнительные плавкие предохранители для очистителей фар (с номиналом 2А) обеспечивают защиту обмотки электродвигателей. Эти предохранители располагаются на питающих проводах вблизи моторедукторов.
Чтобы проверить и заменить неисправные предохранители, необходимо открутить крышку предохранителя.
Читайте также:
Предохранитель цепи противотуманного света

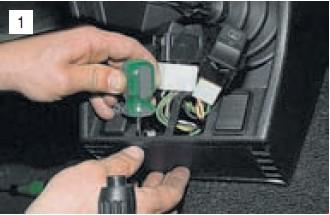

Для проверки и замены предохранителя цепи противотуманного света, аккуратно поддев отверткой, извлекаем два центральных переключателя из панели радиоприемника.
С помощью отвертки поочередно поджимаем два фиксатора, которые удерживают нижнюю вставку панели радиоприемника.
После этого аккуратно вынимаем вставку.
Далее извлекаем корпус предохранителя из панели,…
…откручиваем его крышку и заменяем перегоревший предохранитель.
Реле зажигания и реле аварийной сигнализации и указателей поворота
Сначала снимаем щиток приборов.
Оба реле расположены в салоне на передней панели за щитком приборов. Реле зажигания (113.3747-10 или 90.3747-10) и реле аварийной сигнализации и указателей поворота (23.3747 или 231.3747) имеют специальный кронштейн для крепления на кузове.

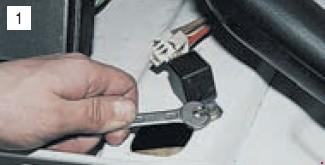

Используя головку на 10, отворачиваем гайку, которая крепит реле.
Отсоединяем реле, подлежащее замене, от колодки.
Новое реле устанавливаем на место, предварительно подложив под гайку провод «массы».
Реле стартера
Для активации стартера используются реле моделей 113.3747-10 или 90.3747-10, которые оснащены кронштейном на крышке.
Реле стартера располагается в моторном отсеке, на правом брызговике.
Отсоедините колодку проводов от его выводов, затем с помощью ключа на 10 отвинтите гайку крепления и замените реле.
Реле очистителя ветрового стекла

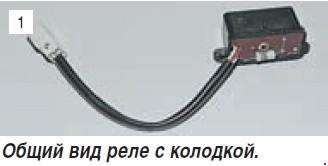

Реле очистителя ветрового стекла (РС-514) предназначено для организации прерывистого режима его функционирования. Устанавливается оно под панелью приборов со стороны водителя и фиксируется к кузову с помощью двух винтов.
С помощью отвертки аккуратно поддеваем и снимаем левую обивку боковины. Для ее повторной установки понадобятся две новые кнопки для крепления.
Используя крестообразную отвертку, отворачиваем два самореза, которые фиксируют реле.
Разъем реле располагается в приборной панели, рядом с регулятором гидрокорректора фар. К нему можно добраться снизу панели. Важно правильно определить соединительную колодку.
Колодка реле имеет четыре вывода (щиток приборов для наглядности снят).
-
Читайте также:
Проверка и замена предохранителей
Предохранители в автомобиле ВАЗ 21043 играют важную роль в защите электрических цепей от перегрузок и коротких замыканий. Они обеспечивают безопасность работы всех электрических компонентов, включая карбюратор, который также зависит от электрических систем для корректной работы. Важно периодически проверять состояние предохранителей и при необходимости их заменять.
Для начала, чтобы проверить предохранители, необходимо открыть крышку блока предохранителей, который обычно располагается под приборной панелью или в моторном отсеке. Важно заранее ознакомиться с расположением предохранителей и их назначением, что можно сделать, изучив руководство по эксплуатации автомобиля.
При визуальной проверке предохранителей обратите внимание на их целостность. Если предохранитель сгорел, его металлическая нить будет разорвана. Также стоит проверить, нет ли на предохранителе обгоревших участков или других повреждений. Если вы заметили такие дефекты, предохранитель необходимо заменить.
Для замены предохранителя используйте специальный инструмент или пинцет, чтобы избежать повреждения других компонентов. Важно заменить сгоревший предохранитель на новый с аналогичными характеристиками, чтобы избежать повторных сбоев в работе электрической системы. Неправильный предохранитель может привести к более серьезным повреждениям.
После замены предохранителя рекомендуется проверить работу всех систем, которые зависят от него. Например, если сгорел предохранитель, отвечающий за подачу питания к карбюратору, необходимо убедиться, что все электрические соединения исправны и что карбюратор функционирует корректно.
Регулярная проверка и замена предохранителей помогут избежать неожиданных поломок и продлить срок службы вашего автомобиля. Рекомендуется проводить такие проверки не реже одного раза в год или при возникновении каких-либо проблем с электрическими системами.
Вопрос-ответ
Где находится предохранитель на ВАЗ 2104?
Данный блок расположен под капотом в моторном отсеке с правой стороны на перегородке моторного отсека и крепится 4-ми гайками, которые вворачиваются с салона со стороны переднего пассажира. Блок укомплектован полным комплектом реле и предохранителей нового образца (Евро).
Чем отличается ВАЗ 2104 от ВАЗ 21043?
Базовая модель ВАЗ-2104 и экспортная модификация ВАЗ-21043 отличаются, например, следующими характеристиками: Двигатель: базовая модель ВАЗ-2104 оснащена двигателем ВАЗ-2105 объёмом 1,3 литра и карбюратором, а ВАЗ-21043 — двигателем ВАЗ-2103 объёмом 1,5 литра и карбюратором.
-
Читайте также:
Советы
СОВЕТ №1
Перед заменой предохранителей обязательно отключите аккумулятор. Это поможет избежать короткого замыкания и защитит вас от электрического удара.
СОВЕТ №2
Проверьте схему предохранителей вашего автомобиля, чтобы точно знать, какой предохранитель отвечает за какую функцию. Это поможет вам быстро найти и заменить нужный элемент.
СОВЕТ №3
Используйте предохранители только с рекомендованными характеристиками. Установка предохранителей с неправильным номиналом может привести к повреждению электрической системы автомобиля.
СОВЕТ №4
Регулярно проверяйте состояние предохранителей, особенно если вы замечаете проблемы с электрооборудованием. Это поможет предотвратить более серьезные поломки и сэкономить на ремонте.
