Дроссельная заслонка — ключевой элемент системы впуска автомобиля ВАЗ 2114, регулирующий поток воздуха в двигатель. Неисправности этого узла могут вызвать серьезные проблемы, такие как ухудшение динамики, увеличение расхода топлива и нестабильная работа на холостом ходу. В статье рассмотрим основные симптомы неисправности дроссельной заслонки, её расположение и причины проблем. Знание этих аспектов поможет владельцам ВАЗ 2114 своевременно выявлять и устранять неисправности, обеспечивая надежную эксплуатацию автомобиля.

ПРИЗНАКИ НЕИСПРАВНОСТИ И ЗАМЕНА ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ НА ВАЗ 2114

Рестайлинговая версия известной «ВАЗовской» девятки — ВАЗ 2114 начала свое серийное производство в 2003 году. Изначально на автомобиль устанавливался восьмиклапанный полуторалитровый двигатель ВАЗ-2111, затем его заменил двигатель ВАЗ-11183 объемом 1,6 литра. В 2010 году модель оснастили двигателем ВАЗ 21126, который развивает мощность в 98 л. с. Все эти моторы объединяет инжекторная система с впрыском топлива.

Неисправность дроссельной заслонки на ВАЗ 2114 может проявляться различными симптомами, которые важно распознать вовремя. Эксперты отмечают, что одним из первых признаков является нестабильная работа двигателя на холостом ходу, а также резкие провалы при ускорении. Дроссельная заслонка расположена между воздушным фильтром и впускным коллектором, что делает её доступной для диагностики. Причины неисправности могут быть разнообразными: от загрязнения заслонки и сбоев в работе датчиков до механических повреждений. Регулярная проверка и чистка дроссельной заслонки помогут избежать серьезных проблем и продлить срок службы автомобиля.

Датчик дроссельной заслонки. Признаки неисправности ДПДЗ

НАЗНАЧЕНИЕ ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ И ПРИНЦИП ЕГО ДЕЙСТВИЯ

Инжекторные двигатели потребовали внедрения множества автоматизированных устройств, которые регулируют и контролируют работу всех систем силовой установки. Изменился принцип работы одного из ключевых механизмов, отвечающих за подачу топлива в двигатель — дроссельной заслонки. Теперь привод стал электрическим и управляется электронными системами.

Основные отличия от механического привода заключаются в следующем:

• отсутствует прямая механическая связь между педалью акселератора и дроссельной заслонкой;
• холостой ход регулируется перемещением самой заслонки.

Поскольку жесткая связь между педалью и заслонкой отсутствует, все управление осуществляется через электронные системы. В данной схеме, помимо управляющего блока, важную роль играет датчик дроссельной заслонки.

Этот прибор установлен на одной оси с дроссельной заслонкой и функционирует как потенциометр:

• один выход датчика передает электросигнал напряжением 5 В, а другой подключен к «массе». Третий канал, от подвижного контакта, отправляет электросигнал к контроллеру. При повороте заслонки изменяется напряжение, поступающее от ползунка токосъемника на выход;
• когда зажигание выключено, можно измерить напряжение, подающееся на датчик дроссельной заслонки (ДПДЗ), с помощью измерительного прибора. Для этого необходимо подключить щупы к входному контакту и массе. Если дроссельная заслонка закрыта, тестер должен показывать значение не более 0,7 В и не менее 0,5 В. При запуске двигателя, в процессе открытия заслонки, напряжение должно увеличиваться и при полностью открытом положении достигать 4 В (+0,3);
• при изменении угла открытия заслонки дросселя изменяется напряжение, поступающее на контроллер от ползунка ДПДЗ, что позволяет регулировать подачу топлива;
• ДПДЗ также взаимодействует с устройством, регулирующим холостой ход (РХХ). При запуске, если заслонка закрыта, контроллер, получив сигнал от датчика, активирует РХХ, и в двигатель поступает дополнительный воздух, минуя закрытую заслонку.

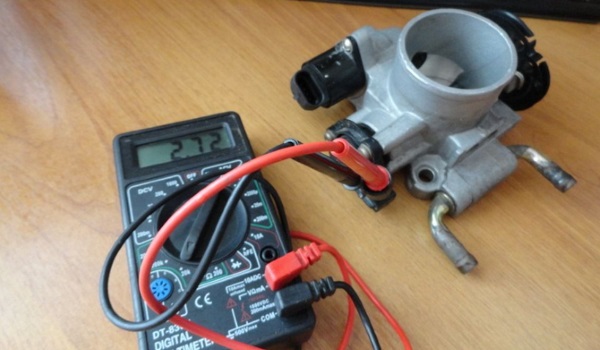

Для проверки работоспособности ДПДЗ необходимо измерить его сопротивление с помощью омметра. Прибор подключается к входному и выходному контактам датчика. При нажатии на педаль газа должно происходить плавное изменение сопротивления. Если же прибор показывает ноль или сопротивление уходит в бесконечность, это свидетельствует о неисправности ДПДЗ на ВАЗ 2114.

Опытные автомобилисты советуют приобретать ДПДЗ ВАЗ 2114 у производителей — «Омега» (г. Москва), ОАО «Счетмаш» (г. Курск) и ОАО «Автоэлектрика» (г. Калуга), где Автоэлектрика представляет собой бесконтактный ДПДЗ.

Интересные факты

Вот несколько интересных фактов о неисправности дроссельной заслонки на ВАЗ 2114:

1. Симптомы неисправности: Одним из наиболее заметных симптомов неисправности дроссельной заслонки является нестабильная работа двигателя на холостом ходу. Водитель может заметить, что обороты двигателя «плавают», а также возможны затруднения при ускорении или «провалы» в мощности. Это связано с неправильной подачей воздуха в двигатель, что влияет на его работу.

2. Расположение дроссельной заслонки: Дроссельная заслонка на ВАЗ 2114 расположена в корпусе дросселя, который находится между воздушным фильтром и впускным коллектором. Это делает её доступной для диагностики и замены, но также требует аккуратности при работе, чтобы не повредить другие компоненты.

3. Причины неисправности: Основные причины неисправности дроссельной заслонки включают загрязнение (например, от сажи и масла), механические повреждения или износ, а также проблемы с электрикой, такие как неисправности в датчиках положения дроссельной заслонки. Регулярная диагностика и чистка могут значительно продлить срок службы этого компонента.

ВАЗ Датчик дроссельной заслонки Признак неисправности Замена ДПДЗ на бесконтактный результат

ПРИЗНАКИ НЕИСПРАВНОСТИ ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ

В процессе функционирования автомобильного двигателя, особенно если он оснащен современными электронными системами, могут возникать различные неисправности. Рассмотрим один из ключевых компонентов этой электроники — датчик дроссельной заслонки ВАЗ 2114. Признаки его неисправности могут проявляться следующим образом:

• на холостом ходу наблюдаются повышенные обороты, что является наиболее распространенным симптомом;
• заметное снижение мощности двигателя и ухудшение его отзывчивости;
• при нажатии на акселератор возникают рывки, провалы и подергивания;
• нестабильные обороты на холостом ходу;
• двигатель может самопроизвольно глохнуть при переключении передач.

Безусловно, такие симптомы могут быть вызваны и другими факторами, однако для датчика дроссельной заслонки они весьма характерны. Проверить его работоспособность, измерив сопротивление, довольно просто, и для этого не требуется демонтаж, что позволяет с высокой вероятностью выявить причину проблем с двигателем.

На заводе для автомобилей ВАЗ 2114 устанавливаются пленочно-резисторные датчики дроссельной заслонки, срок службы которых составляет около 50 тысяч километров. Отказ или нестабильная работа таких датчиков чаще всего связаны с одной причиной.

Подвижный контакт датчика, или ползунок, перемещается при изменении положения заслонки, постоянно соприкасаясь с резистивным полем. В результате длительного взаимодействия это поле может разрушаться, и контакт теряется, что приводит к отсутствию сигнала на контроллер или его неравномерной передаче, вызывая нестабильную работу системы.

В последнее время на рынок вышли бесконтактные датчики дроссельной заслонки, производимые компанией «Автоэлектрика» в Калуге. Они уже получили множество положительных отзывов от автомобилистов. Ротор этих устройств изготовлен из немагнитного материала, на котором установлен магнит. Вторая часть, статор, располагается на строго определенном расстоянии от магнита и выполнен из материала, воспринимающего магнитное поле. Эти датчики стоят в два раза дороже, но их срок службы значительно превышает аналогичные устройства.

ПРИЧИНАМИ НЕИСПРАВНОСТЕЙ ДПЗД МОГУТ БЫТЬ

• Окисление контактов — в данной ситуации можно воспользоваться специальной жидкостью WD и с помощью ватного тампона очистить все контакты в колодке и под крышкой;
• Износ подложек датчиков, если в их конструкции предусмотрено напыление резистивного слоя;
• Поломка подвижного контакта — может произойти повреждение наконечника этого контакта, что приведет к образованию задиров и выходу из строя других наконечников;
• Дроссельная заслонка не закрывается полностью на холостом ходу — в этом случае можно немного подправить посадочные места датчика с помощью напильника, и заслонка должна закрыться.

После того как вы изучили признаки неисправности датчика положения дроссельной заслонки и установили его непригодность, необходимо предпринять шаги для его замены.

Пленочно-резисторные датчики положения дроссельной заслонки доступны во всех магазинах автозапчастей, и их стоимость довольно невысока — не превышает 300-400 рублей. Поэтому ремонт датчика положения дроссельной заслонки не является целесообразным. На восстановление может уйти много времени, в то время как замена этого устройства достаточно проста.

Конечно, есть энтузиасты, которые предпочитают ремонтировать любые детали, и подобные случаи с ДПДЗ тоже описываются. Однако, как правило, это скорее исключение из правил. Например, один автолюбитель, разобрав датчик, обнаружил микротрещину в области одного из контактов. Он заделал трещину токопроводящим клеем, и прибор снова заработал.

Тем не менее, восстановить резистивный слой невозможно, и ремкомплекты для ДПДЗ не предлагаются.

ПОРЯДОК ДЕЙСТВИЙ ПО ЗАМЕНЕ ДАТЧИКА ДРОССЕЛЬНОЙ ЗАСЛОНКИ

1. Подготовьте новый датчик положения дроссельной заслонки (ДПДЗ), уплотнительное поролоновое кольцо для дроссельного патрубка и крестовую отвертку.
2. Выключите зажигание, откройте капот и отключите аккумулятор, сняв минусовую клемму.

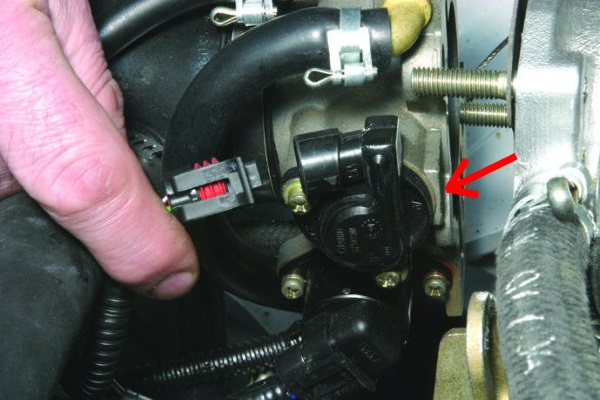

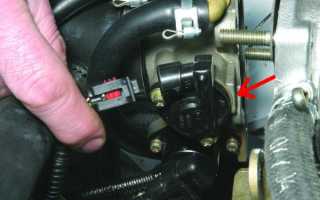

3. Найдите местоположение ДПЗД, отожмите пластиковую защелку и отсоедините колодку с проводами.
4. Используя крестовую отвертку, открутите два болта, крепящих ДПДЗ к корпусу дроссельной заслонки, и снимите его.
5. Установите новую уплотнительную поролоновую прокладку на место старой, которая должна находиться между дроссельной заслонкой и ДПДЗ. Закрепите новый датчик на корпусе дроссельной заслонки, плотно закрутив оба болта, чтобы избежать вибрации устройства.
6. Подключите колодку с проводами к разъему ДПДЗ.
7. Если по какой-то причине аккумулятор не был отключен перед заменой датчика, после установки нового датчика и подключения проводов необходимо обесточить автомобиль на пять минут, сняв клеммы с аккумулятора.
8. Проверьте правильность установки датчика. Откройте заслонку и прокрутите сектор привода датчика, потянув за тросик газа. Если сектор не вращается, необходимо переустановить ДПДЗ, сняв его и повернув на 90 градусов относительно оси заслонки.
9. После установки датчика не требуется дополнительная ручная регулировка. Для проверки работоспособности можно измерить напряжение тестером, чтобы убедиться, что оно соответствует заданным параметрам. Также стоит проверить плавность изменения сопротивления с помощью омметра при изменении положения дроссельной заслонки.

ОБЯЗАТЕЛЬНОЕ ВИДЕО К ПРОСМОТРУ:

Если водитель внимательно следит за состоянием своего автомобиля и регулярно проверяет функциональность электроники и двигателя, он может быть уверен, что на дороге его не поджидают неприятные сюрпризы. Важно помнить, что ваша машина будет служить вам долго и надежно только при условии должного ухода за ней и ее внутренними системами. Любой автомобиль нуждается в заботе; даже после мойки можно заметить, как двигатель начинает работать мягче, а поездка становится более комфортной.

Замена датчика положения дроссельной заслонки(ДПДЗ) ваз 2114, 2115, 2110

РЕКОМЕНДАЦИИ ПО УХОДУ ЗА ДРОССЕЛЬНОЙ ЗАСЛОНКОЙ И ПРЕДОТВРАЩЕНИЮ ЕЕ НЕИСПРАВНОСТИ

Дроссельная заслонка является одним из ключевых компонентов системы впуска двигателя автомобиля ВАЗ 2114. Она отвечает за регулирование потока воздуха, поступающего в цилиндры, что напрямую влияет на работу двигателя и его производительность. Чтобы избежать неисправностей и продлить срок службы дроссельной заслонки, необходимо следовать нескольким рекомендациям по уходу и профилактике.

Регулярная чистка дроссельной заслонки. Со временем на поверхности дроссельной заслонки может накапливаться грязь, сажа и другие отложения, что приводит к ухудшению ее работы. Рекомендуется проводить чистку дроссельной заслонки каждые 15-20 тысяч километров пробега. Для этого можно использовать специальные очистители, которые не повредят детали, или же обратиться в сервисный центр.

Проверка герметичности. Необходимо регулярно проверять герметичность соединений дроссельной заслонки с впускным коллектором. Наличие утечек воздуха может привести к неправильной работе двигателя и увеличенному расходу топлива. Если вы заметили, что двигатель работает нестабильно или возникают проблемы с запуском, стоит проверить эти соединения.

Контроль за состоянием датчиков. Дроссельная заслонка оснащена различными датчиками, которые контролируют ее положение и работу. Регулярная проверка их состояния и корректности работы поможет избежать проблем с управлением двигателем. Если вы заметили, что датчики работают некорректно, их следует заменить.

Использование качественного топлива. Некачественное топливо может привести к образованию отложений на дроссельной заслонке и других компонентах системы впуска. Рекомендуется заправляться на проверенных АЗС и использовать топливо, соответствующее стандартам вашего автомобиля.

Своевременное обслуживание автомобиля. Регулярное техническое обслуживание, включая замену фильтров и масла, поможет поддерживать двигатель в хорошем состоянии и предотвратить преждевременный износ дроссельной заслонки. Не пренебрегайте рекомендациями производителя по обслуживанию вашего автомобиля.

Следуя этим простым рекомендациям, вы сможете значительно продлить срок службы дроссельной заслонки вашего ВАЗ 2114 и избежать многих проблем, связанных с ее неисправностью. Помните, что профилактика всегда проще и дешевле, чем ремонт!

Вопрос-ответ

Какие симптомы указывают на неисправность дроссельной заслонки?

Симптомы неисправности дроссельной заслонки могут включать нестабильные обороты двигателя, затрудненный запуск, потерю мощности при ускорении, а также повышенный расход топлива. В некоторых случаях может наблюдаться загорание индикатора проверки двигателя на приборной панели.

Где находится дроссельная заслонка на ВАЗ 2114?

Дроссельная заслонка на ВАЗ 2114 расположена в системе впуска, между воздушным фильтром и впускным коллектором. Обычно она находится в верхней части двигателя, что позволяет легко получить к ней доступ для диагностики и ремонта.

Что может вызвать неисправность дроссельной заслонки?

Неисправность дроссельной заслонки может быть вызвана несколькими факторами, включая загрязнение заслонки от нагара и масла, механические повреждения, а также неисправности в электрической системе, такие как обрывы проводов или проблемы с датчиками. Также причиной может быть неправильная настройка или износ компонентов.

Советы

СОВЕТ №1

Регулярно проверяйте состояние дроссельной заслонки. Загрязнение или износ могут привести к неправильной работе двигателя. Рекомендуется очищать заслонку каждые 10-15 тысяч километров пробега.

СОВЕТ №2

Обратите внимание на симптомы неисправности, такие как нестабильные обороты двигателя, провалы при ускорении или повышенный расход топлива. Если вы заметили эти признаки, не откладывайте диагностику автомобиля.

СОВЕТ №3

При возникновении проблем с дроссельной заслонкой, проверьте соединения и проводку. Часто причиной неисправности могут быть плохие контакты или поврежденные провода, что можно устранить самостоятельно.

СОВЕТ №4

Если вы не уверены в своих силах, лучше обратиться к специалистам для диагностики и ремонта. Неправильное вмешательство может усугубить проблему и привести к более серьезным поломкам.
