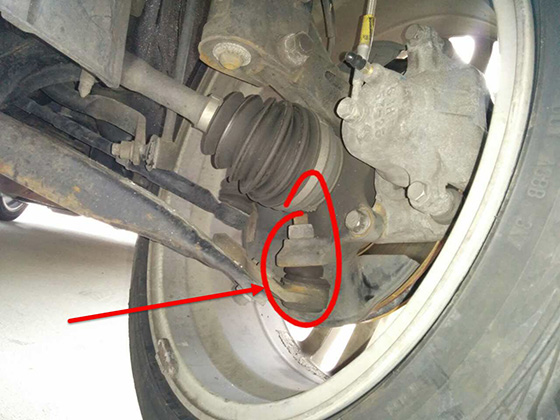

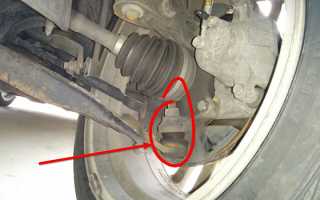

Шаровая опора — ключевой элемент подвески автомобиля ВАЗ 2114, обеспечивающий стабильность и управляемость. В статье рассмотрим, как проверить шаровую опору, её конструкцию и признаки неисправности. Эти знания помогут владельцам своевременно выявлять и устранять проблемы, повышая безопасность и комфорт эксплуатации автомобиля.

Как проверить шаровую опору на своем автомобиле

За более чем сто лет, прошедших с момента появления первых автомобилей, в их конструкции было реализовано множество изменений. В поисках идеала разработчики отказывались от одних технических решений и внедряли новые.

Постепенно, шаг за шагом, сформировался современный автомобиль, состоящий из множества компонентов и узлов, надежность которых была проверена временем. Одним из таких элементов является шаровая опора.

Эта деталь стала неотъемлемой частью шасси многих автомобилей. Технологически простая и надежная, она обеспечивает колесам автомобиля высокую степень подвижности. Ее исправное состояние имеет одинаково важное значение как для работы подвески, так и для рулевого управления.

Шаровая опора на ВАЗ 2114 играет ключевую роль в системе подвески, обеспечивая движение колес и стабильность автомобиля. Эксперты отмечают, что проверка шаровой опоры должна проводиться регулярно, так как ее неисправность может привести к ухудшению управляемости и повышенному износу других деталей. Для проверки необходимо осмотреть шаровую на наличие трещин, люфта и износа. Признаки неисправности включают стуки при движении, неравномерный износ шин и ухудшение устойчивости на дороге. Конструкция шаровой опоры состоит из металлического корпуса, шарика и резинок, которые защищают от загрязнений. При выявлении признаков неисправности рекомендуется немедленная замена, чтобы избежать серьезных последствий для безопасности.

Что такое шаровая опора в машине

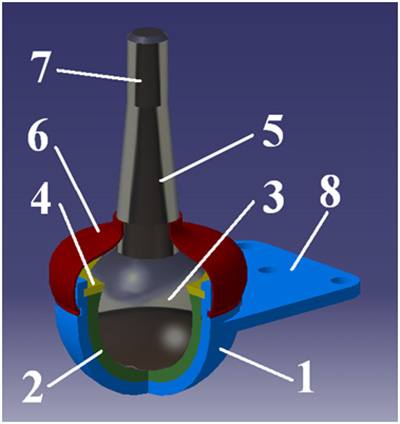

Устройство шаровой опоры становится понятным при взгляде на представленный для иллюстрации рисунок.

В наиболее распространённом варианте шаровая опора состоит из нескольких ключевых элементов, необходимых для её функционирования:

1. Корпус шаровой опоры. Он изготавливается из недорогого, но прочного и вязкого металла.
2. Вставка из высокопрочного материала, способного выдерживать ударные нагрузки и эффективно противостоять износу.
3. Яблоко шаровой опоры. Эта деталь принимает на себя основные нагрузки.
4. Стопорное кольцо, которое фиксирует яблоко и вставку внутри корпуса.
5. Конический наконечник, обеспечивающий соединение опоры с поворотной цапфой колеса. Он изготавливается одновременно с яблоком.
6. Пыльник, который защищает важные компоненты узла от пыли и грязи. Внутри пыльника находится тугоплавкая смазка.
7. Резьбовая часть конического наконечника, благодаря которой опора и поворотная цапфа надёжно соединяются.
8. Фланец с отверстиями для болтов. Он изготавливается вместе с корпусом и служит для крепления всего узла к рычагу подвески.

Таким образом, получается подвижный шарнир, который может двигаться в трёх плоскостях. В отличие от ранее использовавшихся элементов шкворневой подвески, этот узел не требует регулярного обслуживания в процессе эксплуатации.

Видео — что такое шаровая опора и её назначение:

Производители крепят такой узел к рычагу с помощью специальных заклёпок. В процессе ремонта предусмотрено их высверливание, чтобы установить новую деталь на болты.

Шаровая опора. Устройство, для чего нужна, ремонт. Просто о сложном

Интересные факты

Вот несколько интересных фактов о шаровых опорах на ВАЗ 2114:

1. Конструкция и функция: Шаровая опора — это элемент подвески автомобиля, который обеспечивает соединение между рычагом подвески и ступицей колеса. Она позволяет колесу свободно поворачиваться и подниматься/опускаться при движении по неровной дороге. Это критически важно для обеспечения стабильности и управляемости автомобиля.

2. Признаки неисправности: Одним из основных признаков неисправности шаровой опоры является появление стуков или посторонних звуков при движении, особенно на неровностях. Также может наблюдаться неравномерный износ шин и ухудшение управляемости. Визуально можно заметить утечку смазки или наличие трещин на пыльнике шаровой опоры.

3. Методы проверки: Для проверки шаровой опоры на ВАЗ 2114 можно использовать несколько методов. Один из самых простых — это поднять переднюю часть автомобиля и покачать колесо вверх-вниз и в стороны. Если при этом слышен стук или есть заметный люфт, это указывает на необходимость замены шаровой опоры. Также можно проверить состояние пыльника: если он поврежден, это может привести к попаданию грязи и влаги, что ускоряет износ детали.

Особенности отдельных конструкций

Как уже упоминалось ранее, это всего лишь наиболее распространённый тип шаровой опоры. Однако существуют и другие варианты.

• разборная шаровая опора;
• шаровая опора, выполненная вместе с рычагом.

Для всех этих типов используется одна и та же методика диагностики неисправностей.

Видео — как функционирует шаровая опора во время движения автомобиля:

Важно: несмотря на свою простоту и надёжность, шаровая опора имеет ограниченный срок эксплуатации. Чем хуже состояние дорог, по которым передвигается автомобиль, тем выше вероятность, что деталь выйдет из строя раньше срока. Поломка этого важного элемента может привести к серьёзным авариям. Поэтому необходимо выявлять неисправности на ранних стадиях их возникновения.

Шаровая опора в действии. Ball joint in action.

Признаки неисправности шаровой опоры

К основным признакам неисправности шаровой опоры можно отнести следующие моменты:

• появление характерного стука при прохождении поворотов. В некоторых случаях может ощущаться даже вибрация рулевого колеса;
• боковое биение колеса, которое приводит к неравномерному износу протектора. В результате шина изнашивается неравномерно, как будто по кускам;
• изменение параметров развала и схождения. Это вызывает равномерный односторонний износ протектора;
• увеличение усилия на рулевом колесе;
• щелчки в подвеске и отклонение автомобиля в сторону при торможении.

Однако стоит отметить, что аналогичные симптомы могут возникать и при неисправности других элементов подвески.

Перед тем как начинать ремонт, важно убедиться в необходимости замены именно шаровой опоры. Это позволит сэкономить время и деньги.

Шаровая опора: диагностика.

Что потребуется для самостоятельной проверки

В случаях, когда специализированный сервис недоступен, полезно знать, как самостоятельно проверить шаровые опоры на вашем автомобиле.

Для этого вам понадобятся следующие инструменты и материалы:

• подъёмник или смотровая яма. Хотя можно обойтись и без них, это значительно усложнит процесс проверки;
• домкрат. Он будет необходим, если нет возможности использовать подъёмник;
• монтировка. Плоский конец этого инструмента должен легко помещаться между поворотной цапфой и шаровой опорой;
• надёжный подпор. Его размер должен быть таким, чтобы он удобно устанавливался между нижней частью корпуса опоры и полом;
• набор гаечных ключей. Их тип и размер выбираются в зависимости от конструкции узла;
• съёмник шаровых опор. Его тип зависит от модели вашего автомобиля.

В сети можно найти информацию о необходимых размерах гаечных ключей и типах съёмников. Однако иногда такая информация может ввести в заблуждение. Размер и тип крепежа могут различаться даже для деталей, устанавливаемых на автомобили одной модели. Всё зависит от конкретного производителя запасной части.

Внимание! Выполнять работы на мягком грунте нецелесообразно и небезопасно. Диагностику следует проводить на твёрдой поверхности.

Как проверить шаровую опору самостоятельно

В настоящее время наиболее популярной является подвеска типа Мак-Ферсона. Шаровые опоры находятся исключительно в её нижней части. Этот вариант мы и рассмотрим подробнее.

Для автомобилей, оборудованных подвеской на двух поперечных рычагах, следует использовать аналогичный метод диагностики неисправностей, однако в этом случае необходимо проверять как нижние, так и верхние шаровые опоры.

Последовательность действий

Проверка шаровых опор осуществляется в следующем порядке:

1. Сначала необходимо провести визуальный осмотр узла. Если пыльник повреждён, это может означать, что деталь нуждается в замене. В целях экономии можно попробовать заменить только пыльник, однако такой подход не всегда приводит к положительному результату. Пыль, попавшая внутрь шарнира, может серьёзно повредить его конструкцию. Если внешних повреждений не обнаружено, можно переходить к следующему этапу диагностики.

2. С помощью подъёмника или домкрата поднимаем автомобиль и устанавливаем под корпусом опоры заранее подготовленный упор. Оптимально использовать регулируемую по высоте подставку-треногу. Затем немного опускаем машину, создавая нагрузку на шаровую опору. При этом колесо должно оставаться в воздухе и свободно вращаться.

3. Удерживая верхний и нижний края колеса, покачиваем его в вертикальной плоскости. Будет полезно, если кто-то аккуратно и плавно повернёт руль. Выработка может проявиться только в определённом положении колеса. Если обнаружен люфт, не спешите с выводами. Он может быть вызван неисправностью или недостаточной затяжкой ступичного подшипника, повреждением сайлентблоков рычага или другими факторами. Это лишь повод для перехода к следующему этапу проверки.

4. Вставив плоский конец монтировки в щель между поворотной цапфой и рычагом, нажимаем на рукоять и внимательно следим за деталями шаровой опоры. Если узел в порядке, люфта быть не должно. Щелчки или постукивания, передающиеся на рукоять монтировки, также указывают на наличие неисправностей.

Видео — как проверить шаровую опору и рулевые наконечники:

Диагностика рулевых наконечников и шаровых опор

Окончательный диагноз

Чтобы окончательно удостовериться в неисправности детали, необходимо разобрать подвеску, отсоединив шаровую опору от поворотной цапфы.

Процесс выглядит следующим образом:

• автомобиль устанавливается на подъёмник или домкрат и поднимается;

• снимается колесо для обеспечения удобного доступа к узлу;

• отворачивается гайка, которая крепит опору к цапфе. Здесь могут возникнуть некоторые сложности. Если на наконечнике нет захвата для ключа, он может вращаться вместе с гайкой. В таком случае нужно вставить монтировку между рычагом и цапфой, создавая давление, чтобы удержать наконечник от вращения;

• с помощью специального съёмника конус извлекается из посадочного места на цапфе.

Важно! Не стоит пытаться извлечь посадочный конус с помощью молотка. Это может привести к повреждению исправной детали.

После того как опора будет извлечена, её состояние проверяется, если взять конический наконечник и немного покачать его из стороны в сторону. Шарнир может вращаться свободно, но отсутствие люфта не является основанием для заключения о неисправности узла.

Видео — как самостоятельно проверить подвеску:

Это особенно актуально для элементов, которые изготовлены вместе с рычагом. Однако, если обнаруживается даже незначительный люфт, узел следует заменить или, если это разборная шаровая опора, отремонтировать.

Освоив метод определения неисправности шаровых опор, автовладелец сможет избежать возможных поломок в пути и перейти к следующему этапу работ – замене вышедших из строя деталей.

Анализируя причины стука в передней подвеске, можно отметить, что они могут возникать из-за неисправности различных компонентов, и все их необходимо будет проверить.

Видео — замена шаровой опоры на Форд Фокус 2:

АВТОКОМИТЕТ: Как проверить подвеску самому (https://vk.com/avtokomitet)

Как поменять шаровую опору рычага с заклепок на болты

Рекомендации по замене шаровой опоры

Замена шаровой опоры – это важный этап в обслуживании автомобиля ВАЗ 2114, который напрямую влияет на безопасность и управляемость транспортного средства. Шаровая опора является ключевым элементом подвески, обеспечивающим соединение между рычагами и ступицей колеса. С течением времени и под воздействием различных факторов, таких как дорожные условия и стиль вождения, шаровая опора может изнашиваться, что требует её замены.

При замене шаровой опоры следует учитывать несколько рекомендаций:

• Проверка состояния: Перед заменой обязательно проверьте состояние шаровой опоры. Если вы заметили признаки износа, такие как стуки при движении, неравномерный износ шин или ухудшение управляемости, это может быть сигналом к замене.
• Выбор качественных запчастей: При покупке новой шаровой опоры отдавайте предпочтение проверенным производителям. Качественные запчасти прослужат дольше и обеспечат лучшую безопасность.
• Использование специализированного инструмента: Для замены шаровой опоры потребуется специальный инструмент, такой как съемник. Это поможет избежать повреждений других элементов подвески.
• Соблюдение технологии замены: Следуйте инструкции по замене, указанной в руководстве по эксплуатации автомобиля. Неправильная установка может привести к быстрому износу новой детали.
• Проверка других элементов подвески: Во время замены шаровой опоры рекомендуется проверить состояние других компонентов подвески, таких как сайлентблоки и амортизаторы. Это поможет избежать дополнительных затрат в будущем.
• Регулировка углов установки колес: После замены шаровой опоры обязательно проведите регулировку углов установки колес. Это обеспечит правильное положение колес и улучшит управляемость автомобиля.

Следуя этим рекомендациям, вы сможете не только правильно заменить шаровую опору на ВАЗ 2114, но и продлить срок службы подвески вашего автомобиля, обеспечив безопасность и комфорт при вождении.

Вопрос-ответ

Как понять, что неисправна шаровая опора ВАЗ 2114?

При этом шар должен сидеть в корпусе плотно — без люфта и с равномерной подвижностью. Поддомкратить машину, чтобы колесо оторвалось от земли. Поддеть монтировкой рычаг вверх и вниз, опираясь на поворотный кулак. Если слышно «тук» или чувствуется люфт — шаровая мертва.

Как ведет себя машина при неисправных шаровых?

При нарушении целостности шаровой положение колес по отношению друг к другу меняется. Когда водитель нажимает на тормоз, машину ведет в сторону поврежденной опоры. Помимо этого, при торможении можно услышать щелчки.

Советы

СОВЕТ №1

Перед проверкой шаровой опоры обязательно ознакомьтесь с конструкцией и принципом работы данного элемента. Это поможет вам лучше понять, на что обращать внимание при диагностике и какие признаки неисправности могут указывать на необходимость замены.

СОВЕТ №2

Регулярно проверяйте состояние шаровых опор во время технического обслуживания автомобиля. Обратите внимание на наличие трещин, износа или люфта. Чем раньше вы заметите проблему, тем меньше вероятность серьезных поломок в будущем.

СОВЕТ №3

При проверке шаровой опоры используйте домкрат для поднятия автомобиля и осмотрите элемент на наличие люфта. Если вы заметили, что шаровая опора движется в стороны или имеет заметный зазор, это сигнализирует о необходимости замены.

СОВЕТ №4

Не забывайте о важности качественных запчастей. При замене шаровой опоры выбирайте проверенные бренды и оригинальные детали, чтобы обеспечить надежность и безопасность вашего автомобиля на дороге.
