В статье рассмотрим подключение прикуривателя на ВАЗ 2107, основные причины его поломки и схему подключения. Обсудим также возможность замены прикуривателя на модель ВАЗ 2114, что может быть полезно владельцам старых автомобилей. Эта информация поможет как опытным автомобилистам, так и новичкам разобраться в электрической системе своего автомобиля и избежать лишних затрат на услуги специалистов.

Как устроен прикуриватель и его назначение

Помимо основного назначения, к розетке прикуривателя можно подключать:

• мобильный телефон, смартфон или планшет для подзарядки;
• видеорегистратор;
• навигационное устройство;
• вентилятор;
• компрессор для накачки шин.

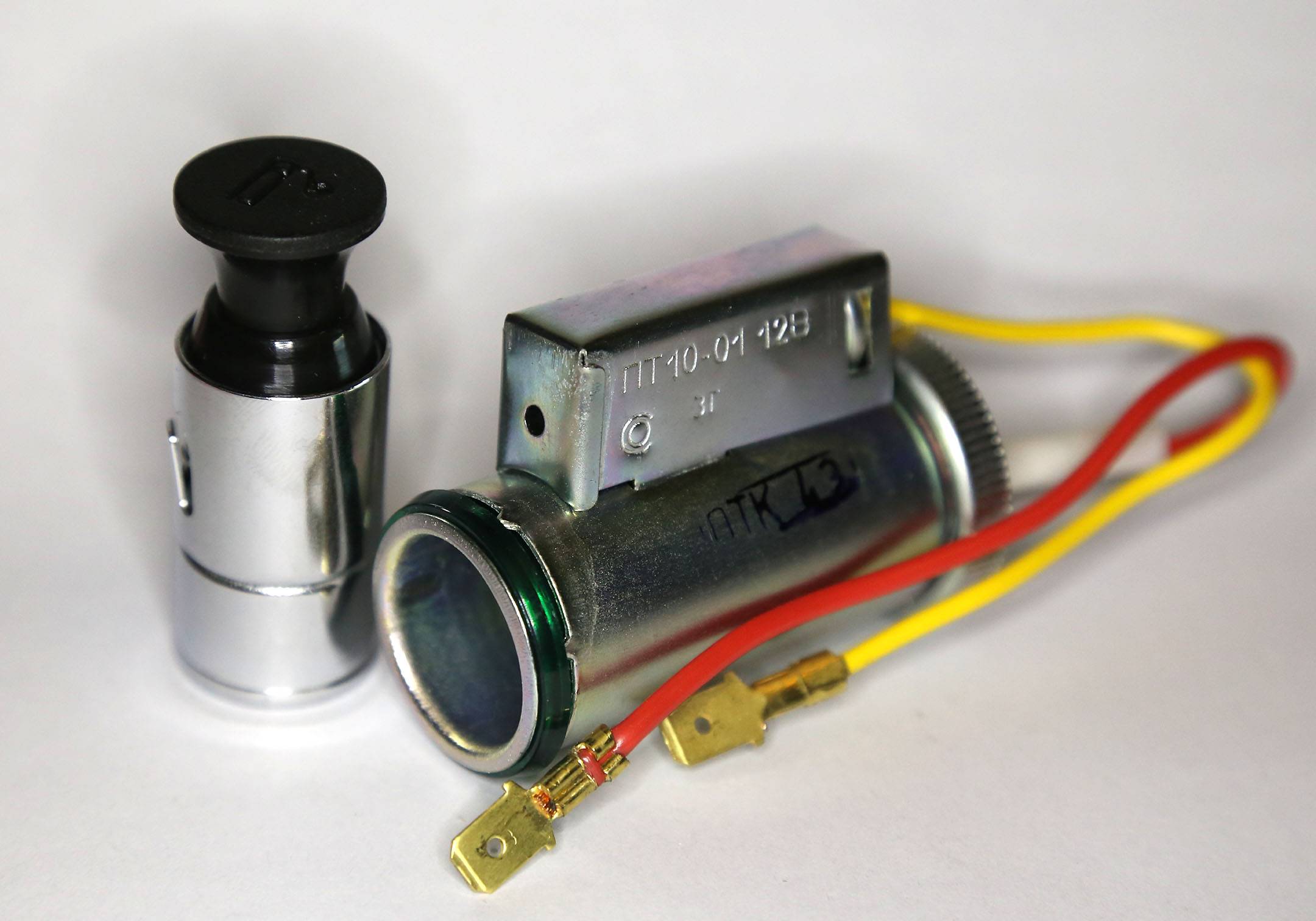

Прикуриватель состоит из гнезда (розетки) и патрона.

Патрон представляет собой металлический корпус с пластиковой ручкой в форме кнопки. В центре гнезда расположен металлический стержень, который выполняет функцию положительного контакта. Корпус служит минусовым контактом. Для предотвращения короткого замыкания между корпусом и стержнем имеется изолирующий слой. Контакты соединены нихромовой спиралью, которая является нагревательным элементом и располагается внутри патрона. При подаче электрического тока на спираль она нагревается до высокой температуры. Как только температура достигает определённого уровня, срабатывает тепловое реле, и подача тока прекращается.

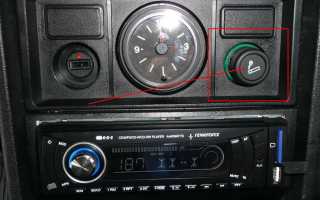

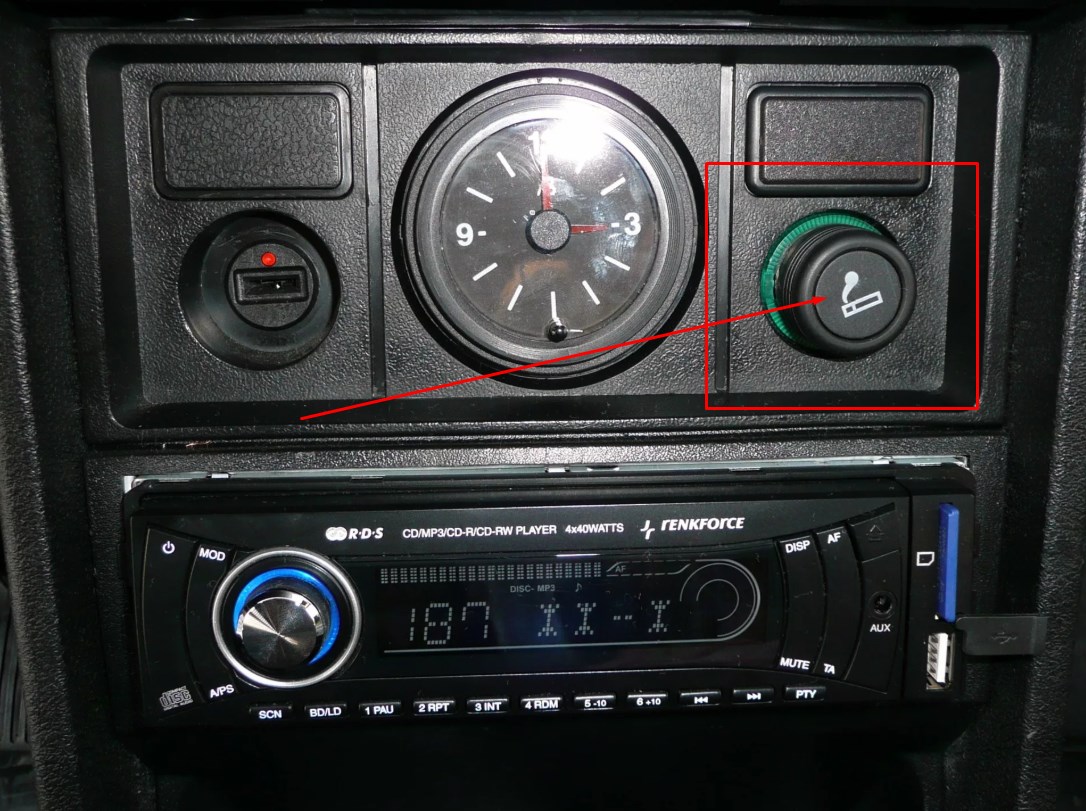

Прикуриватель находится на панели приборов в удобном для водителя месте. Гнездо выполнено в виде продолговатого металлического корпуса, который служит для подключения к массе. Центральный контакт соединён с положительным выводом аккумулятора. В корпусе прикуривателя также встроена подсветка, которая активируется вместе с внешним освещением.

Чтобы включить режим нагрева, необходимо нажать на патрон и зафиксировать его в этом положении. Патрон удерживается благодаря биметаллическим пластинам. При нажатии положительный и отрицательный контакты патрона соединяются с соответствующими контактами гнезда. В результате начинается нагрев спирали, который продолжается 15–20 секунд до достижения необходимой температуры. После этого биметаллические пластины расходятся, освобождая патрон, который благодаря внутренней пружине возвращается в исходное положение.

Подключение прикуривателя на ВАЗ 2107 может показаться сложной задачей, однако с правильным подходом это вполне осуществимо. Эксперты отмечают, что одной из основных причин поломки прикуривателя является перегрев, вызванный неправильным использованием или коротким замыканием. Для успешного подключения необходимо следовать схеме, которая включает в себя правильное соединение проводов: красный провод подключается к положительной клемме, а черный — к отрицательной. При замене прикуривателя от ВАЗ 2114 важно учитывать, что конструкция может отличаться, поэтому стоит внимательно изучить инструкцию. Специалисты рекомендуют проверять целостность предохранителей и состояние проводки, чтобы избежать повторных поломок. Правильное подключение и регулярное обслуживание помогут продлить срок службы прикуривателя и обеспечить его надежную работу.

ВАЗ-2107.Замена прикуривателя.Так может сгореть машина.

Основные причины неисправностей прикуривателя ВАЗ 2107

Прикуриватель на ВАЗ 2107 нередко ломается. Это может происходить по множеству причин.

Интересные факты

Вот несколько интересных фактов о подключении прикуривателя на ВАЗ 2107 и связанных с этим аспектах:

1. Схема подключения: При подключении прикуривателя на ВАЗ 2107 важно учитывать правильную полярность. Прикуриватель обычно подключается через предохранитель, который защищает цепь от короткого замыкания. Схема подключения включает в себя соединение положительного провода к клемме прикуривателя и отрицательного к кузову автомобиля или к массе.

2. Причины поломки: Одной из распространенных причин поломки прикуривателя является перегрев, вызванный использованием неоригинальных или низкокачественных аксессуаров, таких как зарядные устройства или адаптеры. Также часто выходят из строя предохранители, что может привести к полной неработоспособности устройства.

3. Замена от ВАЗ 2114: При замене прикуривателя от ВАЗ 2114 на ВАЗ 2107 важно учитывать, что конструкция может немного отличаться. При этом необходимо проверить совместимость по размерам и электрическим характеристикам. ВАЗ 2114 имеет более современный дизайн и может иметь улучшенные характеристики, что делает его замену более предпочтительной в некоторых случаях.

Не работает прикуриватель в автомобиле . Ищем причину и маленькие хитрости от автоэлектрика ВЧ.

Перегорел предохранитель

При подключении нескольких мощных устройств через разветвитель к прикуривателю, предохранитель, который рассчитан на максимальный ток в 10 А, может сгореть. В связи с особенностями электрической схемы автомобиля ВАЗ 2107, при этом также могут перестать функционировать часы и радио.

Ненадёжный контакт или окисление

Иногда контакты или разъемы прикуривателя могут подвергаться окислению, что приводит к их неработоспособности. В такой ситуации важно очистить их, предварительно отсоединив отрицательную клемму аккумулятора. Это действие поможет избежать риска короткого замыкания. Кроме того, нередко разъем устройства, подключаемого к прикуривателю, не входит в гнездо достаточно плотно. Такой ненадежный контакт может стать причиной замыкания, оплавления контактов и, как следствие, выхода прикуривателя из строя. Контакты также могут оплавиться при использовании предохранителя с более высоким номиналом (например, на 15 А). В таких случаях можно попробовать очистить и перепаять контакты. Если это не даст желаемого результата, придется заменить прикуриватель на новый. Цена нового устройства для ВАЗ 2107 составляет примерно 150 рублей.

Перегорел элемент накаливания

Иногда спираль прикуривателя выходит из строя. В такой ситуации необходимо заменить устройство на новое.

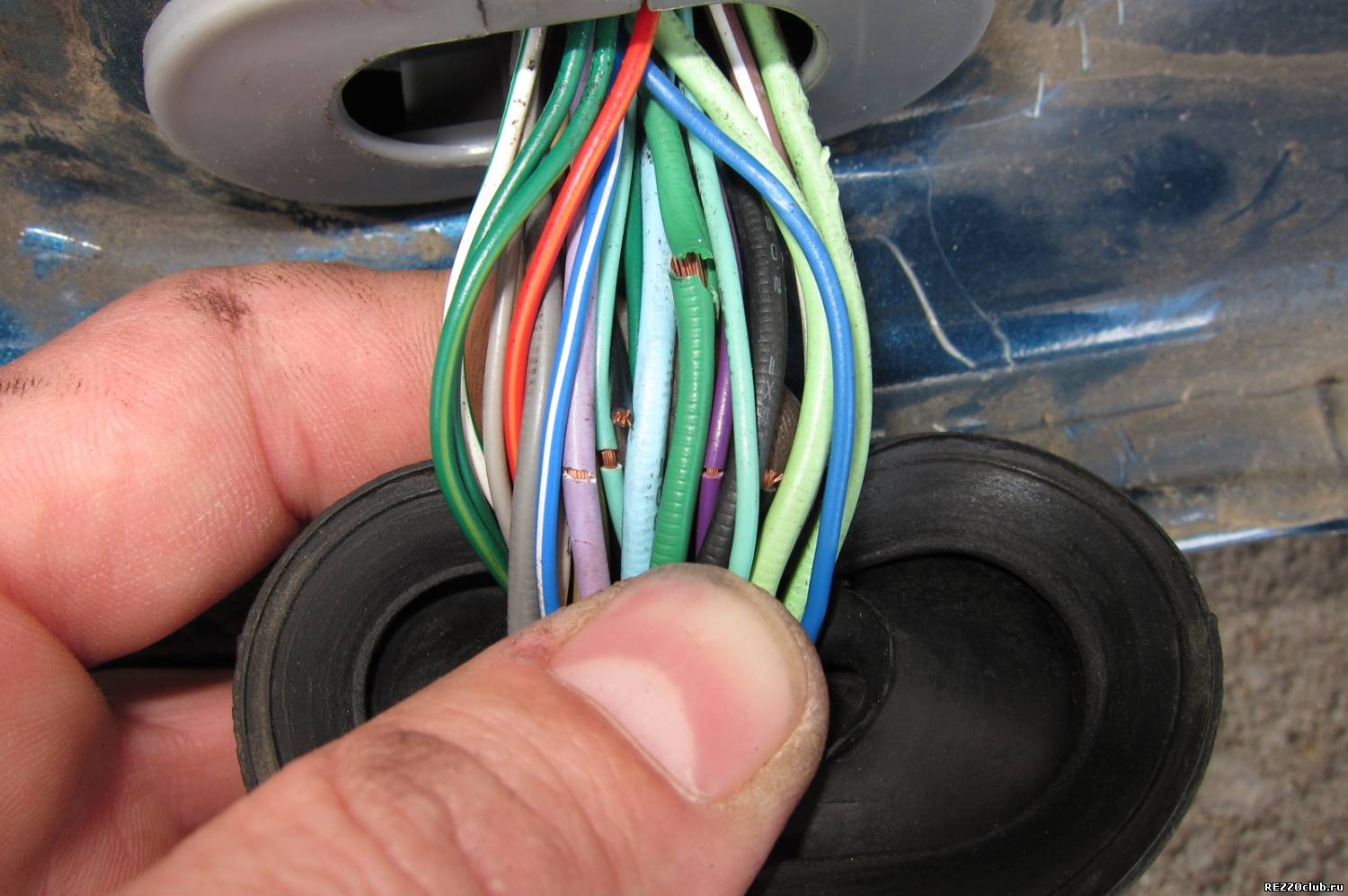

Обрыв электропроводки

Прикуриватель может выйти из строя из-за повреждения проводов, вызванного их защемлением или перетиранием, что приводит к разрыву контактов. Для диагностики данной проблемы можно воспользоваться мультиметром, проверив проводку, соединяющую прикуриватель.

После выявления поврежденного участка проводки его необходимо заменить на новый. Важно уделить особое внимание состоянию изоляции проводов, так как это поможет минимизировать риск короткого замыкания и возникновения пожара.

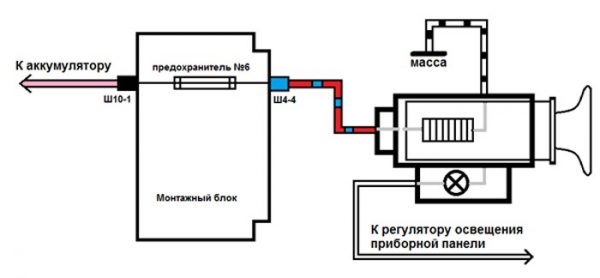

Схема подключения прикуривателя ВАЗ 2107

К прикуривателю автомобиля ВАЗ 2107 подключены три провода:

• Красный провод соединён с положительным выводом аккумулятора и обеспечивает питание для часов;
• Жёлтый провод также подключён к плюсу аккумулятора и подаёт напряжение на лампочку подсветки;
• Чёрный провод отвечает за соединение с массой.

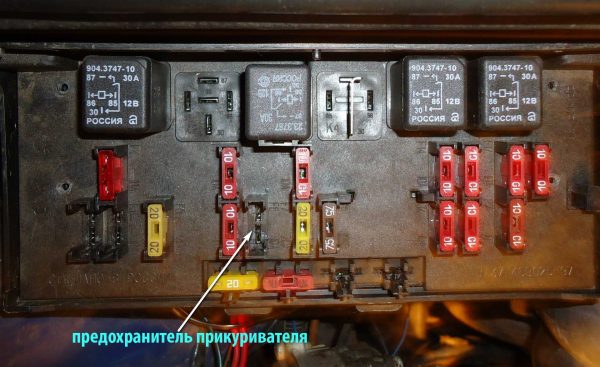

Помимо самого прикуривателя, в схему его подключения включён предохранитель с обозначением F6, который располагается в монтажном блоке.

Прикуриватель. Замена прикуривателя. Провода и гнездо прикуривателя.

Замена прикуривателя ВАЗ 2107

Для замены прикуривателя на ВАЗ 2107 вам понадобятся:

• набор отверток;
• плоскогубцы;
• маленькие щипцы или пинцет;
• паяльник и необходимые материалы для пайки;
• переносная лампа или фонарик;
• изолента;
• хлопчатобумажные перчатки;
• новый прикуриватель.

Данные инструменты подойдут для замены прикуривателя на всех классических моделях ВАЗ.

Замена прикуревателя пошаговое руководство

Замена прикуривателя на автомобиле ВАЗ 2107 выполняется следующим образом:

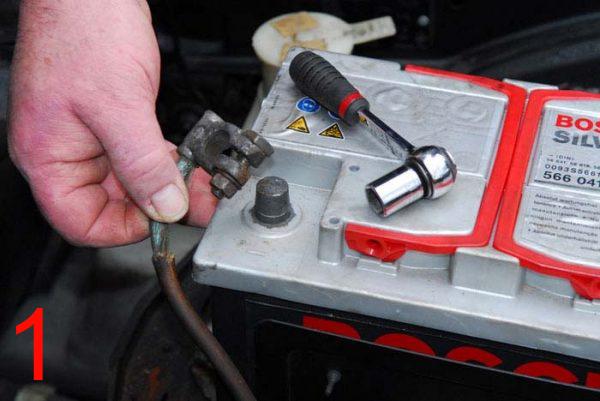

1. Сначала отсоединяем минусовую клемму от аккумулятора.
2. Для удобства перемещаем водительское сиденье назад.
3. Извлекаем патрон прикуривателя из его гнезда.
4. Аккуратно поддеваем плоской отверткой дополнительную панель приборов с правой стороны. После освобождения фиксаторов из пазов, вытаскиваем эту панель вместе со всеми приборами.
5. Отсоединяем провода электропитания от прикуривателя.
6. Откручиваем гайку, фиксирующую прикуриватель.
7. Снимаем корпус прикуривателя вместе с лампочкой подсветки.
8. Извлекаем гнездо прикуривателя наружу.
9. Устанавливаем новый прикуриватель, следуя обратной последовательности.

Замена прикуривателя ВАЗ 2107 на прикуриватель от ВАЗ 2114

Автовладельцы модели ВАЗ 2107 иногда решают заменить стандартный прикуриватель. Причины для этого могут быть следующими:

• гайка крепления постоянно ослабляется;
• желание установить более современное и эстетичное устройство;
• необходимость подключения нескольких устройств одновременно.

Наиболее популярным вариантом для замены является прикуриватель от ВАЗ 2114/15, известный как евро-прикуриватель, который немного короче оригинала. Установка этого устройства на ВАЗ 2107 не представляет особой сложности. После снятия стандартного прикуривателя нужно лишь немного увеличить отверстие, в котором он был установлен.

Для увеличения отверстия можно воспользоваться наждачной бумагой или круглым напильником.

Процесс монтажа нового устройства включает следующие шаги:

1. Установка светодиода.
2. Закрепление гнезда прикуривателя.
3. Подключение электропроводки.

Таким образом, любые проблемы с прикуривателем ВАЗ 2107 можно решить самостоятельно. Для этого потребуется лишь небольшой набор инструментов и следование рекомендациям специалистов. Установка нового прикуривателя также не вызовет у владельца ВАЗ 2107 серьезных трудностей.

Советы по выбору и покупке нового прикуривателя

При выборе нового прикуривателя для ВАЗ 2107 важно учитывать несколько ключевых факторов, чтобы обеспечить его надежную работу и долгий срок службы. Ниже представлены основные рекомендации, которые помогут вам сделать правильный выбор.

1. Совместимость с автомобилем: Перед покупкой прикуривателя убедитесь, что он совместим с вашей моделью автомобиля. Для ВАЗ 2107 лучше всего выбирать прикуриватели, которые предназначены именно для этой модели или имеют аналогичные характеристики. Это поможет избежать проблем с установкой и эксплуатацией.

2. Качество материалов: Обратите внимание на материалы, из которых изготовлен прикуриватель. Высококачественные пластиковые и металлические компоненты обеспечивают долговечность и устойчивость к перегреву. Избегайте дешевых моделей, так как они могут быстро выйти из строя.

3. Мощность: Убедитесь, что новый прикуриватель имеет достаточную мощность для подключения всех необходимых устройств. Стандартные прикуриватели обычно имеют мощность 12 В и могут использоваться для зарядки мобильных телефонов, работы навигаторов и других аксессуаров. Если вы планируете подключать более мощные устройства, выбирайте модели с повышенной мощностью.

4. Наличие дополнительных функций: Некоторые современные прикуриватели могут иметь дополнительные функции, такие как USB-порты для зарядки, встроенные предохранители или индикаторы работы. Эти функции могут значительно упростить использование прикуривателя и повысить безопасность.

5. Отзывы и рекомендации: Перед покупкой обязательно ознакомьтесь с отзывами других автовладельцев. Это поможет вам получить представление о реальном качестве и надежности конкретной модели. Также можно обратиться за советом к специалистам в автосервисах или магазинах автозапчастей.

6. Цена: Не стоит экономить на прикуривателе, так как это может привести к его быстрой поломке и необходимости повторной покупки. Однако и слишком дорогие модели не всегда оправданы. Оптимальный вариант – это соотношение цены и качества, которое удовлетворяет ваши потребности.

Следуя этим советам, вы сможете выбрать надежный и качественный прикуриватель для вашего ВАЗ 2107, который прослужит вам долго и обеспечит комфорт в поездках.

Вопрос-ответ

Какой пред отвечает за прикуриватель ВАЗ 2107?

F6 (10А) — прикуриватель и часы. F7 (20А) — сигнал и вентилятор охлаждения. F10 (10А) — управляет целым списком приборов: поворотники, тахометр, вольтметр, контроль ламп и даже возбуждение генератора. F16 и F17 (10А и 7,5А) — ближний свет правой и левой фары соответственно.

От чего может перестать работать прикуриватель?

Чаще всего прикуриватель не работает по причине того, что предохранители перегорели. Размещаются эти элементы в монтажном блоке, а также на корпусе. На лампу подсветки идет отдельный предохранитель. Пробой случается из-за короткого замыкания либо при подсоединении высокомощных приборов и оборудования.

Советы

СОВЕТ №1

Перед началом работы обязательно отключите аккумулятор. Это поможет избежать короткого замыкания и защитит вас от электрических ударов во время подключения прикуривателя.

СОВЕТ №2

При выборе нового прикуривателя убедитесь, что он совместим с вашей моделью автомобиля. Обратите внимание на характеристики, такие как мощность и тип подключения, чтобы избежать проблем в будущем.

СОВЕТ №3

При подключении прикуривателя следуйте схеме, указанной в руководстве по эксплуатации автомобиля. Это поможет вам правильно соединить провода и избежать ошибок, которые могут привести к поломке устройства.

СОВЕТ №4

Регулярно проверяйте состояние прикуривателя и его проводки. Если вы заметили какие-либо повреждения или коррозию, замените детали немедленно, чтобы предотвратить дальнейшие проблемы с электросистемой автомобиля.
