В статье рассмотрим процесс подключения печки на автомобиле ВАЗ 2106 с пошаговым описанием, чтобы вы могли выполнить эту задачу самостоятельно. Правильная работа системы отопления обеспечивает комфорт в салоне и предотвращает запотевание стекол, что важно для безопасности. Следуя рекомендациям, вы сэкономите время и деньги на сервисе и получите полезный опыт в ремонте автомобиля.

САМОСТОЯТЕЛЬНАЯ ЗАМЕНА ОТОПИТЕЛЯ В ВАЗ 2106

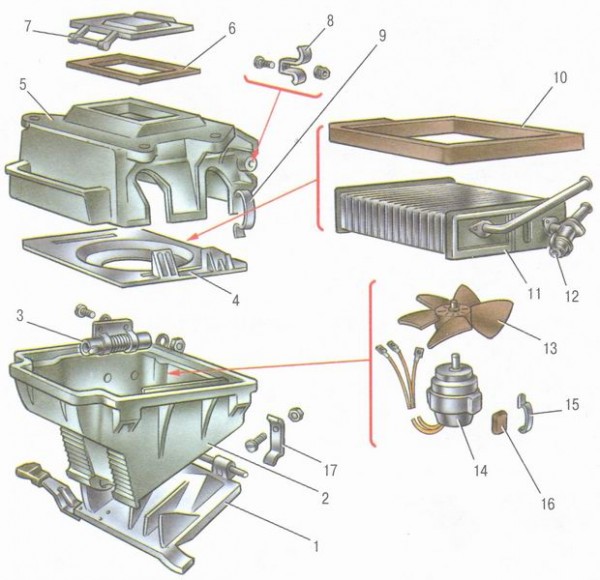

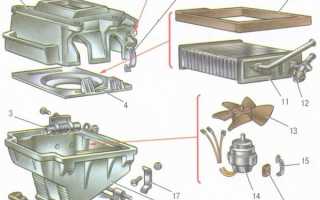

Элементы отопителя салона ВАЗ 2106

Элементы отопителя:

• 1 — крышка воздухораспределителя.
• 2 — корпус вентилятора.
• 3 — дополнительный резистор.
• 4 — кожух вентилятора.
• 5 — корпус радиатора отопления.
• 6 — прокладка крышки корпуса.
• 7 — крышка для доступа к притоку воздуха.
• 8 — прижимная скоба для крепления труб.
• 9 — пружинный фиксатор для крепления кожуха вентилятора.
• 10 — прокладка радиатора.
• 11 — радиатор отопителя.
• 12 — кран для отопления.
• 13 — крыльчатка вентилятора.
• 14 — электрический мотор вентилятора.
• 15 — пружинная скоба для крепления электродвигателя.
• 16 — резиновая подушка для электродвигателя.
• 17 — скоба для фиксации крышки воздухораспределителя.

При самостоятельной замене печки на ВАЗ 2106 важно следовать четкому пошаговому плану. Эксперты рекомендуют начать с отключения аккумулятора для обеспечения безопасности. Затем необходимо снять обшивку панели и демонтировать старую печку, аккуратно отсоединяя все трубки и провода. На этом этапе важно обратить внимание на состояние уплотнителей и радиатора, чтобы избежать утечек в будущем. Установка новой печки требует тщательной фиксации всех соединений и проверки герметичности. После завершения монтажа следует подключить аккумулятор и протестировать работу системы. Правильное выполнение всех шагов гарантирует долговечность и эффективность работы печки.

Замена печки ВАЗ 2106

ПОРЯДОК ЗАМЕНЫ ОТОПИТЕЛЯ ВАЗ 2106

Отопление в автомобиле осуществляется за счет охлаждающей жидкости, циркулирующей в двигателе. Схема конструкции отопителя демонстрирует его основные элементы.

Часто водители начинают задумываться о системе отопления лишь с наступлением холодов. Однако иногда отопитель может напоминать о себе неприятным запахом в салоне или образованием лужиц тосола под ногами водителя или пассажира на переднем сидении. Это свидетельствует о том, что радиатор отопителя протекает, и его следует заменить. Эту задачу можно выполнить самостоятельно.

Для этого вам понадобятся:

1. рожковые ключи на 7 и 10;
2. плоская и крестовая отвертка;
3. запас тосола примерно 1,5 литра;

Интересные факты

Вот несколько интересных фактов о подключении печки на ВАЗ 2106 и самостоятельной замене:

1. Простота конструкции: Печка на ВАЗ 2106 имеет довольно простую конструкцию, что делает её замену доступной даже для новичков. Основные компоненты, такие как радиатор, вентилятор и управление, легко доступны и могут быть заменены без специального оборудования.

2. Эффективность обогрева: Печка в ВАЗ 2106 использует тепло, получаемое от двигателя, что позволяет эффективно обогревать салон автомобиля. При правильной установке и подключении печка может значительно улучшить комфорт в холодное время года.

3. Пошаговая инструкция: При замене печки важно следовать пошаговой инструкции, которая включает в себя отключение аккумулятора, снятие панели приборов, демонтаж старой печки и установку новой. Это позволяет избежать повреждений и гарантирует правильное подключение всех элементов системы.

Эти факты подчеркивают как технические аспекты, так и практическую сторону процесса замены печки на ВАЗ 2106.

Выключатель печки на ВАЗ 2106.

Замена радиатора отопителя ваз 2106

Открываем кран отопления и убираем вакуумный шланг с проводами

Итак:

• перемещаем рычаг управления отопителем вправо до конца, открываем кран отопления и сливаем тосол из радиатора;
• в моторном отсеке освобождаем крепление вакуумного шланга и жгута проводов, отводим их в сторону, чтобы обеспечить доступ к шлангам отопителя;

Снимаем хомуты, шланги и прокладку

• ослабляем хомуты шлангов и снимаем их с патрубков;
• далее откручиваем два болта, которые фиксируют уплотнитель к щитку;
• аккуратно убираем уплотнительную прокладку с патрубков радиатора, стараясь не повредить её;

ОБРАТИТЕ ВНИМАНИЕ: В ПРОКЛАДКУ ВСТАВЛЕНЫ ДВЕ РАСПОРНЫЕ ШАЙБЫ, СТАРАЙТЕСЬ ИХ НЕ ПОТЕРЯТЬ.

• снимаем электровентилятор отопления вместе с кожухом (инструкции по демонтажу электровентилятора приведены ниже);

ПРЕДУПРЕЖДЕНИЕ: ПЕРЕД ТЕМ, КАК ДЕМОНТИРОВАТЬ ЭЛЕКТРОВЕНТИЛЯТОР, ОТКЛЮЧИТЕ МИНУСОВУЮ КЛЕММУ АККУМУЛЯТОРА.

Замена радиатора отопителя на ВАЗ 2106

Начинаем с извлечения радиатора и снятия крана отопления ВАЗ 2106.

Итак:

• аккуратно вынимаем радиатор отопления вместе с краном, опуская его вниз, насколько это возможно, и выводим вместе с трубками;
• откручиваем болты, которые крепят отводящую трубку, и отсоединяем кран;

РЕКОМЕНДАЦИЯ: УДАЛЯЕМ ВСЕ УПЛОТНИТЕЛЬНЫЕ ПРОКЛАДКИ, ОСМАТРИВАЕМ ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ, ПРИ НУЖДЕ ЗАЧИЩАЕМ ИХ, ПРОВЕРЯЕМ КРЕПЛЕНИЯ ПАТРУБКОВ К РАДИАТОРУ. ЕСЛИ ЕСТЬ СОМНЕНИЯ В ПЛОТНОСТИ, СЛЕДУЕТ НЕМЕДЛЕННО УСТРАНИТЬ ПРОБЛЕМУ И ЗАМЕНИТЬ ВСЕ ПРОКЛАДКИ НОВЫМИ.

• устанавливаем кран отопления на новый радиатор и подсоединяем все трубки;
• монтируем новый радиатор, следуя обратному порядку;
• устанавливаем рычаг управления краном отопления в крайнее правое положение, проверяем, что кран полностью открыт, и подключаем тросик управления;
• заполняем систему охлаждения двигателя, запускаем двигатель и тщательно проверяем все соединения на наличие утечек.

Замена мотора печки ВАЗ 2106

Замена тросика отопителя ваз 2106

Начинаем:

• Снимаем кожух панели приборов, при этом необходимо аккуратно протолкнуть панель управления системой отопления внутрь;

Отсоединяем трос привода воздушной заслонки

• Освободив защёлки, отсоединяем три троса от панели отопителя: два троса, отвечающих за управление воздушными заслонками, и один трос, управляющий краном отопителя;

Ослабляем крепление тяги крана отопителя

Снимаем тросик привода крана отопителя

• С помощью отвертки отсоединяем тросик от привода крана отопителя;
• Извлекаем тросик из держателя;
• Также снимаем тросик управления заслонкой отопителя;
• Убираем старые тросики и устанавливаем новые;

Установка нового тросика

• Подключаем и фиксируем тросик привода воздушных заслонок на отопителе;
• С помощью тросика устанавливаем заслонку для обдува лобового стекла в полностью открытое положение;
• Устанавливаем ручку на панели отопителя в режим «обдув лобового стекла»;
• В этом положении присоединяем тросик управления воздушной заслонкой отопителя и фиксируем его;
• Закрепляем тросики привода воздушных заслонок в держателе отопителя;

Внимание. После установки панели приборов заслонка обдува лобового стекла будет невидима. Для проверки её работы необходимо подключить тросики к панели управления и включить вентилятор.
Затем поверните рычаг управления воздушными заслонками на обдув лобового стекла. В этом положении воздух должен поступать на лобовое стекло, а сопла обдува ног должны быть отключены.
Если это не так, отсоедините тросик привода воздушных заслонок от панели и поверните ручку управления подачей воздуха на 360˚, после чего снова подключите тросик и проверьте распределение воздушных потоков.

Подключаем тросик к крану отопления

• Присоедините и зафиксируйте тросик управления заслонкой радиатора на отопителе;
• Поверните тросик управления воздушной заслонкой радиатора по часовой стрелке до упора;
• После этого установите ручку отопителя в положение «включено»;
• В этом положении подключите и зафиксируйте тросик крана отопителя;

Замена электродвигателя отопления ВАЗ 2106
Перед началом работ по замене электродвигателя вентилятора отопления обязательно отсоедините минусовую клемму от аккумулятора.

Откручиваем левую гайку крепления отопителя

Начинаем:

• демонтируем панели приборов и радиоприемника;
• снимаем нижние воздуховоды, для этого необходимо открутить два самореза;
• отворачиваем левую гайку, фиксирующую отопитель;
• отсоединяем отрицательную клемму от электродвигателя вентилятора;

Снимаем кожух вентилятора ваз 2106

Отжимаем отверткой скобы, удерживающие кожух вентилятора, и аккуратно снимаем его. Затем отсоединяем красный провод.

Отсоединяем крепление электродвигателя

• Переворачиваем вентилятор и снимаем крышку;
• Освобождаем пружинные зажимы, удерживающие электродвигатель, и аккуратно извлекаем его;
• Откручиваем гайку и снимаем крыльчатку, а также резиновые прокладки;
• Устанавливаем новый электродвигатель в обратной последовательности.

После завершения всех работ необходимо долить Тосол до уровня, немного превышающего максимальный, затем запустите двигатель и проверьте герметичность всех соединений. Уровень Тосола должен немного снизиться из-за вытеснения воздуха из системы отопления. Прогрейте двигатель и активируйте отопление в салоне.
Убедитесь, что теплый воздух поступает через все воздуховоды.
Приблизительные расценки на ремонт системы отопления и вентиляции в автосервисе:

• Замена крана отопителя — 500 рублей;
• Замена радиатора отопителя — от 800 рублей;
• Замена электродвигателя вентилятора отопления — от 500 рублей;
• Замена тросика крана отопления — 300 рублей.

Для замены отопителя на ВАЗ 2106 в автосервисе вам потребуется заплатить примерно 2500 рублей, плюс стоимость заменяемых деталей или узлов.

Проверка работоспособности нового отопителя после установки

После завершения установки нового отопителя на ВАЗ 2106 важно убедиться в его работоспособности. Эта проверка поможет избежать неприятных ситуаций в будущем и гарантирует, что система отопления будет функционировать должным образом. Следуйте пошаговой инструкции, чтобы проверить новый отопитель.

1. Запуск двигателя: Начните с запуска двигателя автомобиля. Убедитесь, что он работает на холостом ходу и достиг рабочей температуры. Это необходимо для того, чтобы система охлаждения автомобиля прогрелась, и теплоноситель начал циркулировать по системе.
2. Проверка температуры: После того как двигатель прогреется, проверьте температуру радиатора и патрубков системы охлаждения. Они должны быть горячими на ощупь. Если радиатор холодный, возможно, есть проблемы с циркуляцией охлаждающей жидкости.
3. Включение отопителя: Переключите регулятор отопителя на максимальную мощность и установите желаемую температуру. Убедитесь, что вентилятор работает и воздух поступает в салон автомобиля. Проверьте, нет ли посторонних шумов, которые могут указывать на неправильную установку или повреждение.
4. Проверка потока воздуха: Оцените поток горячего воздуха, поступающего в салон. Он должен быть теплым или горячим в зависимости от установленной температуры. Если воздух остается холодным, это может свидетельствовать о том, что система не функционирует должным образом.
5. Проверка на утечки: Осмотрите все соединения и патрубки на наличие утечек охлаждающей жидкости. Убедитесь, что нет подтеков, которые могут привести к перегреву двигателя или другим проблемам.
6. Тестирование на разных режимах: Проверьте работу отопителя на различных режимах: обогрев лобового стекла, обогрев ног и т.д. Убедитесь, что воздух поступает в нужные зоны и температура соответствует установленной.
7. Заключительная проверка: После завершения всех тестов, дайте двигателю поработать некоторое время и снова проверьте все соединения на наличие утечек. Убедитесь, что система работает стабильно и без сбоев.

Если все проверки прошли успешно, значит, новый отопитель установлен правильно и готов к эксплуатации. В противном случае, если вы обнаружили какие-либо проблемы, рекомендуется обратиться к специалисту для диагностики и устранения неисправностей.

Вопрос-ответ

Каковы основные инструменты, необходимые для замены печки на ВАЗ 2106?

Для замены печки на ВАЗ 2106 вам понадобятся следующие инструменты: набор ключей (включая головки и рожковые ключи), отвертки (плоская и крестовая), плоскогубцы, а также возможно, некоторые специальные инструменты для доступа к труднодоступным местам. Также стоит подготовить тряпки для сбора жидкости и защитные перчатки.

Сколько времени занимает замена печки на ВАЗ 2106?

Время, необходимое для замены печки, может варьироваться в зависимости от опыта механика и наличия необходимых инструментов. В среднем, процесс может занять от 3 до 6 часов. Если вы делаете это впервые, рекомендуется выделить больше времени на выполнение всех шагов.

Какие основные шаги нужно выполнить при замене печки?

Основные шаги включают: 1) отключение аккумулятора и снятие обшивки салона, 2) демонтаж старой печки, включая отсоединение трубок и проводов, 3) установка новой печки на место, 4) подключение всех трубок и проводов, 5) сборка обшивки и подключение аккумулятора. Важно следовать инструкции и проверять все соединения перед запуском двигателя.

Советы

СОВЕТ №1

Перед началом работы обязательно ознакомьтесь с инструкцией по эксплуатации вашего автомобиля. Это поможет вам лучше понять, как устроена система отопления и какие детали вам понадобятся для замены печки.

СОВЕТ №2

Подготовьте все необходимые инструменты и материалы заранее. Вам понадобятся ключи, отвертки, герметик и, возможно, новые уплотнители. Это сэкономит время и сделает процесс более комфортным.

СОВЕТ №3

Обязательно отключите аккумулятор перед началом работы. Это предотвратит случайные короткие замыкания и обеспечит вашу безопасность во время замены печки.

СОВЕТ №4

После установки новой печки проверьте все соединения на наличие утечек и убедитесь, что система работает корректно. Запустите двигатель и дайте ему поработать, чтобы убедиться, что печка нагревается и воздух поступает в салон.
