В статье рассмотрим блок управления мультитроникс для ВАЗ 2114, его функции и значение для оптимизации работы двигателя. Узнаем, как правильно подключить прибор для эффективного использования его потенциала. Эта информация будет полезна как опытным автолюбителям, так и новичкам, стремящимся улучшить характеристики и надежность своего автомобиля.

Подключение бортового компьютера

Начнем с того, что установка бортового компьютера в штатное место на ВАЗ 2114 и других моделях Самары не представляет особой сложности. В процессе монтажа бортового компьютера, как правило, не возникает никаких трудностей с проводами и крепежами (если, конечно, предыдущие владельцы не вносили серьезные изменения). Опытный специалист сможет установить бортовой компьютер всего за пару минут, так что не стоит переживать, соберитесь с силами и вперед, с позитивом!

Эксперты отмечают, что БК мультитроникс для ВАЗ 2114 является важным инструментом для повышения функциональности автомобиля. Этот бортовой компьютер позволяет водителю получать актуальную информацию о состоянии двигателя, расходе топлива и других параметрах в реальном времени. Подключение устройства не требует сложных манипуляций и может быть выполнено самостоятельно, что делает его доступным для большинства автовладельцев.

С помощью мультитроникса можно не только контролировать технические характеристики, но и проводить диагностику системы автомобиля, что значительно упрощает выявление и устранение неисправностей. Кроме того, наличие такого устройства позволяет оптимизировать расход топлива и улучшить общую производительность автомобиля. В результате, использование БК мультитроникс становится неотъемлемой частью современного подхода к обслуживанию и эксплуатации ВАЗ 2114.

Распиновка Бортового компьютера Multitronics Comfort X15,X14

Зачем нужен бортовой компьютер?

В предыдущих материалах мы уже обсуждали, что такое бортовой компьютер, его назначение и разнообразие моделей. Однако позвольте мне вновь подчеркнуть, какие преимущества предоставляет наличие бортового компьютера. Что касается недостатков, то их практически нет, разве что это затраты на его приобретение.

Рассмотрим, к примеру, бортовой компьютер ШТАТ 115×24. Обладая этой моделью, вы сможете:

• установить температуру, при которой запускается вентилятор радиатора; эта функция особенно актуальна в зимний период, так как позволяет контролировать температуру охлаждающей жидкости и следить за состоянием радиатора отопителя.
• функция предварительного прогрева и сушки свечей перед запуском двигателя будет весьма полезной.
• возможность сброса настроек и корректировок ЭБУ необходима для перехода на бензин с другим октановым числом (например, с 92 на 95 и наоборот), а также для сброса параметров после длительных поездок с высокой нагрузкой на двигатель.
• функция диагностики ошибок помогает следить за состоянием автомобиля, своевременно заменяя неисправные датчики и другие элементы.

Интересные факты

Вот несколько интересных фактов о БК (бортовом компьютере) Мультитроникс для ВАЗ 2114:

1. Функциональность: Бортовой компьютер Мультитроникс для ВАЗ 2114 предоставляет водителю множество полезных функций, таких как отображение текущей скорости, расхода топлива, температуры двигателя и даже диагностика ошибок. Это позволяет водителю более эффективно управлять автомобилем и следить за его состоянием.

2. Подключение и установка: Установка БК Мультитроникс довольно проста и может быть выполнена самостоятельно. Он подключается к диагностическому разъему автомобиля, что позволяет ему получать данные от ЭБУ (электронного блока управления). Это делает процесс установки доступным даже для тех, кто не имеет глубоких технических знаний.

3. Экономия топлива: Одной из ключевых функций БК является мониторинг расхода топлива в реальном времени. Это позволяет водителю оптимизировать стиль вождения, что может привести к значительной экономии топлива. Некоторые пользователи отмечают, что благодаря информации от бортового компьютера им удалось снизить расход топлива на 10-15%.

Эти факты подчеркивают полезность и удобство использования БК Мультитроникс для владельцев ВАЗ 2114.

Бортовой компьютер Multitronics Comfort X15 полный обзор на Ваз

Инструкция по установке бортового компьютера

В этой статье мы подробно рассмотрим, как установить бортовой компьютер «Престиж», который обладает функциями диагностики и считывания ошибок.

Для выполнения установки нам понадобятся следующие инструменты:

1. Отвёртки,
2. бортовой компьютер,
3. провод длиной 1 метр.

Начинаем с того, что снимаем заглушку на центральной панели торпеды и ищем 9-контактную колодку проводов. Эта колодка должна быть доступна на всех автомобилях данной модели. После этого нам остается лишь подключить колодку к компьютеру, но прежде необходимо провести к-линию.

Как провести К-линию?

• Берём провод и подключаем его ко второму контакту нашей колодки.
• Другой конец провода аккуратно помещаем под панель приборов, опуская его вниз к диагностической колодке (для удобства можно снять правую боковую панель).
• Протянув провод до диагностической колодки, подключаем его в гнездо «М», если у вас колодка ЕВРО-2, или в 7-е гнездо, если у вас колодка ЕВРО-3 (обратите внимание, что иногда диагностическая колодка на евро-3 может быть установлена неправильно, вверх ногами).
• Теперь подключаем бортовой компьютер, устанавливаем его на место и проверяем его работоспособность.

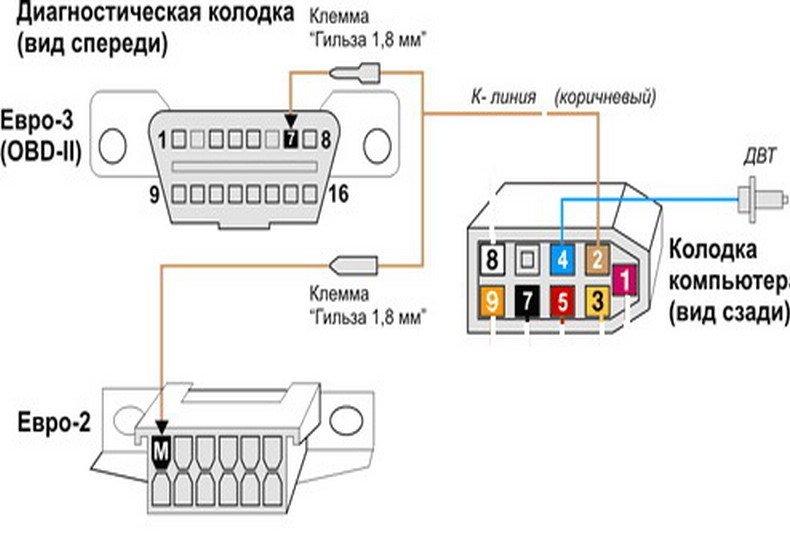

Для более наглядного понимания процесса работы представлена схема.

Что делать, если под панелью приборов нет колодки для бортового компьютера?

В этом случае необходимо собрать новую колодку: приобретите 9-контактную колодку и подключите к ней провода согласно следующей схеме:

1. сигнал расхода топлива (зелёный провод)
2. зажигание (оранжевый провод)
3. • 12 вольт (красный/белый провод) — красный провод с белой полосой
     масса (чёрный провод)
4. датчик скорости (коричневый провод)
5. 6к-линия (чаще всего серый или чёрный провод)
6. mute (зелёный/красный провод) — зелёный провод с красной полосой
7. подсветка (белый провод, или можно подключить от кнопки габаритов)
8. датчик уровня топлива (розовый провод)

Ошибки при подключении/эксплуатации бортового компьютера

Ошибка: «Нет связи с контроллером» или «обрыв к-линии».

Эта ошибка указывает на то, что к-линия не подключена или произошел разрыв контакта. Проверьте провод согласно схеме, приведенной выше. Вероятнее всего, контакт с диагностической колодкой вышел из строя.

Ошибка: Неправильные показания датчика внешней температуры.

Если вы видите, что температура за бортом составляет -40 градусов, это может означать, что произошел разрыв провода к датчику температуры, либо сам датчик отсутствует. Если температура, например, показывает -25, а на улице всего -10, вам следует заменить датчик на исправный.

Бортовой компьютер ВАЗ 2114 (установка Multitronics X140)

Обзор функций и возможностей БК Мультитроникс

Бортовой компьютер (БК) Мультитроникс для автомобилей ВАЗ 2114 представляет собой современное устройство, которое значительно расширяет функциональные возможности автомобиля и улучшает взаимодействие водителя с транспортным средством. Основная задача БК заключается в сборе, обработке и отображении информации о состоянии автомобиля, что позволяет водителю более эффективно управлять своим автомобилем и следить за его техническим состоянием.

Одной из ключевых функций БК Мультитроникс является мониторинг основных параметров работы двигателя. Устройство может отображать такие данные, как температура охлаждающей жидкости, давление масла, уровень топлива и обороты двигателя. Это позволяет водителю своевременно реагировать на изменения в работе автомобиля и предотвращать возможные поломки.

Кроме того, БК Мультитроникс предоставляет информацию о расходе топлива, что особенно важно для экономии и контроля затрат на топливо. Водитель может видеть как средний, так и мгновенный расход, что помогает оптимизировать стиль вождения и выбирать наиболее экономичные маршруты.

Бортовой компьютер также может выполнять диагностику системы автомобиля. Он способен считывать и отображать коды ошибок, что значительно упрощает процесс выявления неисправностей. Это позволяет водителю не только быстро реагировать на проблемы, но и избегать ненужных затрат на диагностику в сервисных центрах.

Еще одной важной функцией является возможность настройки различных параметров автомобиля. БК Мультитроникс позволяет изменять настройки, такие как яркость дисплея, единицы измерения и другие параметры, что делает использование устройства более удобным и индивидуальным.

БК Мультитроникс также может быть интегрирован с другими системами автомобиля, такими как система GPS, что открывает дополнительные возможности для навигации и мониторинга местоположения. Это особенно полезно для водителей, которые часто путешествуют или используют автомобиль в коммерческих целях.

В заключение, БК Мультитроникс для ВАЗ 2114 является незаменимым помощником для любого водителя. Его функции и возможности значительно упрощают управление автомобилем, повышают безопасность и комфорт в поездках, а также помогают поддерживать автомобиль в исправном состоянии. Установка и использование данного устройства — это шаг к более современному и эффективному вождению.

Вопрос-ответ

Куда подключается бортовой компьютер на ВАЗ 2114?

Подключение через диагностический разъём. На 2114 он находится слева под рулём, ближе к монтажному блоку, иногда прямо под заглушкой. У Мультитроникса — шнур с прямым OBD2, но в ВАЗе используется разъём типа GM12. Поэтому сразу заказал переходник GM12 → OBD2.

Куда подключается бортовой компьютер?

Куда подключается и устанавливается бортовой маршрутный компьютер? Он подключается к электронному блоку управления (ЭБУ) через диагностический разъем ОБД (OBD-2). Питание и вся скачиваемая информация, в том числе о неполадках, поступает от диагностического разъема.

Куда подключать сканер ВАЗ 2114?

Куда втыкается сканер: у ВАЗа 2114 разъём OBD-II располагается под рулевой колонкой, чуть левее, почти у предохранителей. Найти его несложно — прямоугольный разъём с 16 контактами.

Советы

СОВЕТ №1

Перед установкой БК мультитроникс на ваш ВАЗ 2114, внимательно изучите инструкцию по эксплуатации устройства. Это поможет избежать ошибок при подключении и настройке, а также обеспечит правильную работу всех функций.

СОВЕТ №2

Обратите внимание на совместимость мультитроникса с вашим автомобилем. Убедитесь, что выбранная модель поддерживает все необходимые параметры и функции, такие как отображение температуры, давления и других показателей.

СОВЕТ №3

При подключении БК мультитроникс используйте качественные соединения и провода. Это поможет избежать проблем с передачей данных и обеспечит надежную работу устройства в долгосрочной перспективе.

СОВЕТ №4

Регулярно проверяйте настройки и обновления программного обеспечения вашего мультитроникса. Это позволит вам использовать все новые функции и улучшения, которые могут повысить эффективность работы вашего автомобиля.
