В статье рассмотрим схему выхлопной системы автомобиля ВАЗ 2106. Эта система важна для работы двигателя и снижения вредных выбросов. Понимание её устройства и принципа работы поможет владельцам ВАЗ 2106 проводить своевременное обслуживание и ремонт, что увеличит срок службы автомобиля и улучшит его характеристики.

Ремонт и замена глушителя ВАЗ 2104–2107

Некоторые водители шутят, что глушитель — это такая деталь, которая «не влияет на скорость». И действительно, можно доехать до гаража и без него, если возникла такая необходимость. Однако для комфортной и безопасной ежедневной эксплуатации автомобиля отсутствие этого важного элемента конструкции становится серьезной проблемой.

Эксперты отмечают, что выхлопная система автомобиля ВАЗ 2106 играет ключевую роль в обеспечении эффективной работы двигателя и снижении уровня выбросов. Схема данной системы включает в себя несколько основных компонентов: коллектор, глушитель и трубы, соединяющие их. Правильная установка и настройка этих элементов способствуют оптимизации работы двигателя, что, в свою очередь, влияет на его мощность и экономичность.

Специалисты подчеркивают, что регулярное обслуживание выхлопной системы позволяет избежать коррозии и повреждений, что может привести к ухудшению характеристик автомобиля. Кроме того, замена старых деталей на более современные может значительно улучшить звук работы двигателя и снизить уровень шума. Важно также учитывать, что модификации выхлопной системы могут повлиять на динамику автомобиля, поэтому любые изменения должны проводиться с учетом рекомендаций производителей и профессионалов в этой области.

Назначение и конструкция глушителя автомобилей ВАЗ 2104–2107

Отработанные газы выбрасываются из цилиндров двигателя с высоким давлением и значительным шумом. Глушитель принимает эти газы, замедляет их движение, преобразует кинетическую энергию в тепловую, сглаживает пульсации и уменьшает уровень шума, после чего выпускает ослабленный выхлоп в атмосферу.

Таким образом, среди ключевых задач глушителя можно выделить:

1. снижение уровня шума работы двигателя;
2. преобразование энергии отработанных газов;
3. безопасный выпуск газов в атмосферу.

В повседневной речи глушителем часто называют систему выпуска отработанных газов или выпускной тракт. На самом деле, это лишь один из компонентов, хотя и самый значимый, в системе питания автомобиля. У автомобилей ВАЗ классической компоновки она включает в себя приёмную трубу, соединённую с выпускным коллектором двигателя, дополнительный (резонатор) и основной глушитель.

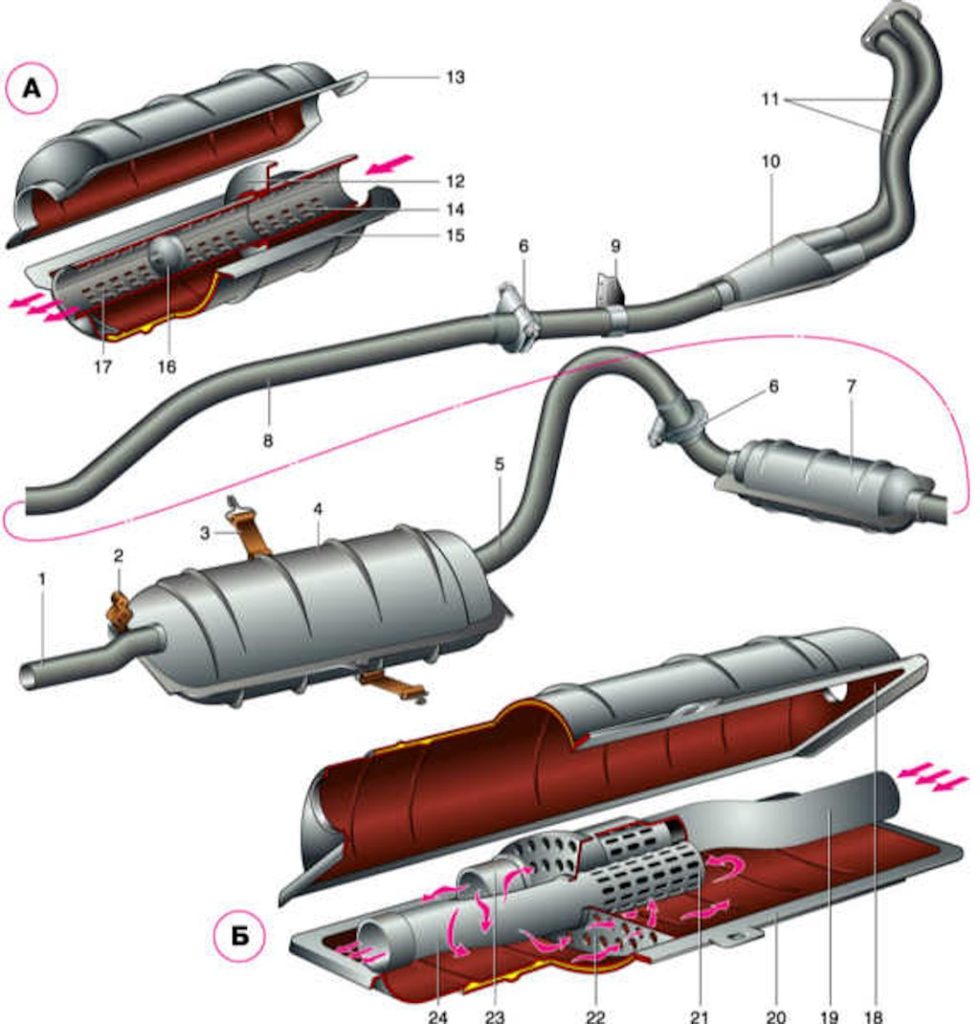

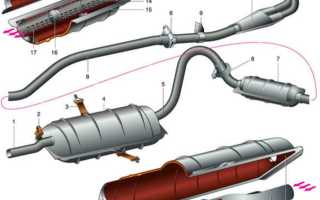

У автомобилей ВАЗ классической компоновки система выпуска отработанных газов состоит из приёмной трубы, соединённой с выпускным коллектором двигателя, дополнительного и основного глушителя.

Все перечисленные элементы располагаются под днищем автомобиля. Компоненты системы — труба, резонатор и глушитель — соединяются между собой с помощью хомутов. Приёмная труба надёжно прикреплена к коллектору и крышке коробки передач, корпус основного глушителя подвешен к кузову на резиновых ремнях, а выхлопная труба фиксируется с помощью резиновой подушки.

Интересные факты

Вот несколько интересных фактов о выхлопной системе ВАЗ 2106:

1. Конструкция и эффективность: Выхлопная система ВАЗ 2106 состоит из нескольких компонентов, включая коллектор, глушитель и резонатор. Эта система была разработана для оптимизации работы двигателя и снижения уровня шума. Интересно, что правильная настройка выхлопной системы может значительно повысить мощность двигателя и улучшить его экономичность.

2. Материалы и коррозия: Выхлопные системы ВАЗ 2106 часто подвержены коррозии из-за воздействия высоких температур и агрессивной окружающей среды. В оригинальных моделях использовались стальные трубы, которые со временем могут ржаветь. Многие владельцы автомобилей заменяют стандартные детали на нержавеющие аналоги, что значительно увеличивает срок службы системы.

3. Тюнинг и модификации: Выхлопная система ВАЗ 2106 является популярным объектом для тюнинга среди автолюбителей. Существуют различные модификации, такие как установка спортивных глушителей или изменение диаметра труб, что позволяет не только улучшить звук работы двигателя, но и повысить его производительность. Это делает выхлопную систему важным элементом в кастомизации автомобиля.

Замена и ремонт глушителя автомобилей ВАЗ 2104–2107

Для того чтобы заменить глушитель, вам понадобятся:

1. смотровая яма или подъемник;
2. отвертка;
3. комплект автомобильных ключей;
4. молоток.

Снятие и установка глушителя

Для демонтажа «глушителя», его ремонта и последующей установки выполните следующие шаги:

• Загоните автомобиль на смотровую яму. Выключите двигатель и зажигание. Подождите, пока выпускной коллектор остынет.

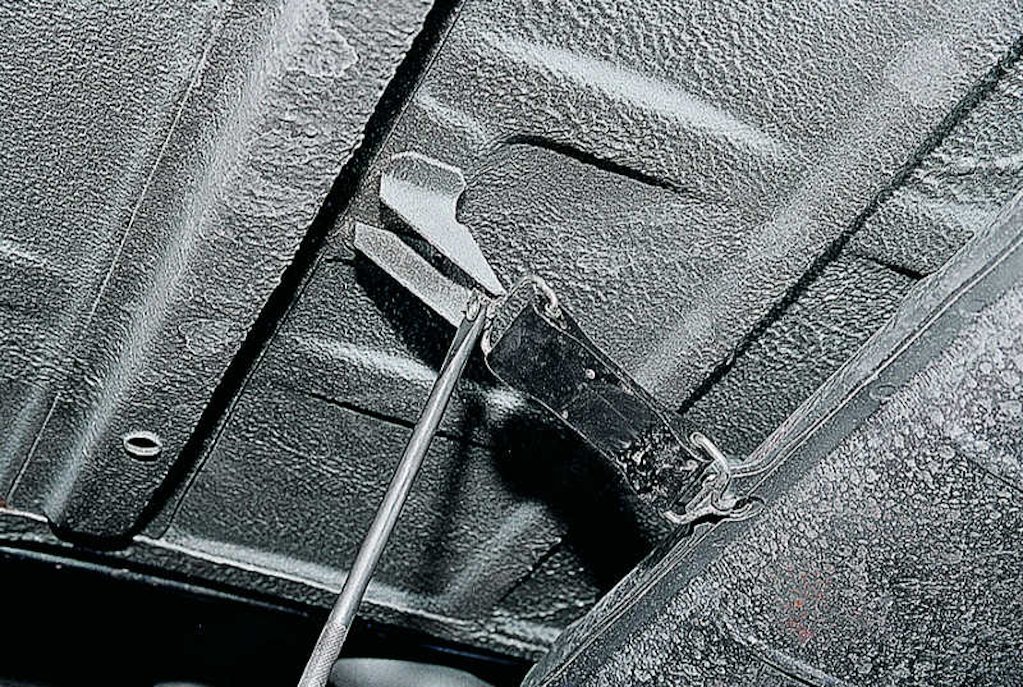

• Разогните крючки резинок, которые удерживают глушитель.

• Открутите крепление выхлопной трубы от резиновой подушки.

• Используя гаечный ключ, открутите крепление выхлопной трубы к резиновой подушке.

• Ослабьте хомут, соединяющий основной и дополнительный глушитель.

• Отодвиньте хомут в сторону и снимите основной глушитель.

• Осторожно выбейте резонатор из крепления, нанося удары молотком через прокладку.

• Открутите приёмную трубу от коробки передач.

• Отогните стопоры и открутите приёмную трубу от коллектора.

• Снимите трубу со шпилек.

Установку нового глушителя производите в обратной последовательности. Не забудьте использовать новую прокладку. Перед сборкой обработайте трубы в местах соединения хомутами графитной смазкой.

Видео: замена глушителя ВАЗ 2107 в гаражных условиях

В 1979 году на ВАЗе был создан автомобиль, который получил неофициальное название «полседьмого», специально для «дорогого Леонида Ильича». Это произошло после демонстрации моделей ВАЗ-2105 и 2107, которые ещё не были готовы к массовому производству, а Брежнев выразил желание подарить такую машину одному из своих близких. В итоге был разработан уникальный автомобиль, кузов и интерьер которого стали сочетанием элементов «шестёрки» и «семёрки», что и дало повод для его названия.

ЗАМЕНА ГЛУШИТЕЛЯ ВАЗ 2101-2107

Как связаны стук и положение глушителя

Если ваш глушитель начал издавать посторонние звуки, важно определить источник этих шумов. Чаще всего проблема заключается в изношенных резинок, которые крепят его к кузову автомобиля. После их замены стук должен исчезнуть.

Иногда шумы могут возникать после выполнения работ, связанных с демонтажом глушителя. В таких случаях посторонние звуки могут быть вызваны неправильной установкой. Круглые трубы в местах соединений с хомутами могут быть не совсем правильно ориентированы: они могут быть задвинуты больше или меньше, чем необходимо.

Чтобы устранить стук, необходимо вернуть элементы системы выпуска отработавших газов в правильное положение.

Провисшие глушители также можно исправить аналогичными методами — заменой резинок и корректировкой положения соединений.

Видео: ремонт провисшего глушителя ВАЗ 2106

Провисшая выхлопная труба. ВАЗ 2106.

Нюансы ремонта глушителя

Глушитель автомобилей ВАЗ, относящихся к «классическому» сегменту, согласно указаниям производителя, не подлежит ремонту. В случае поломки любого элемента системы выпуска, рекомендуется заменить его на новый.

Тем не менее, многие водители предпочитают устранять наиболее распространённый дефект — прогоревшие дыры в глушителе — с помощью сварки.

Признаки появления «свищей» включают изменение звука двигателя и дым, выходящий из-под автомобиля. Чтобы выявить неисправность, установите машину на эстакаду и внимательно осмотрите компоненты системы выпуска отработанных газов.

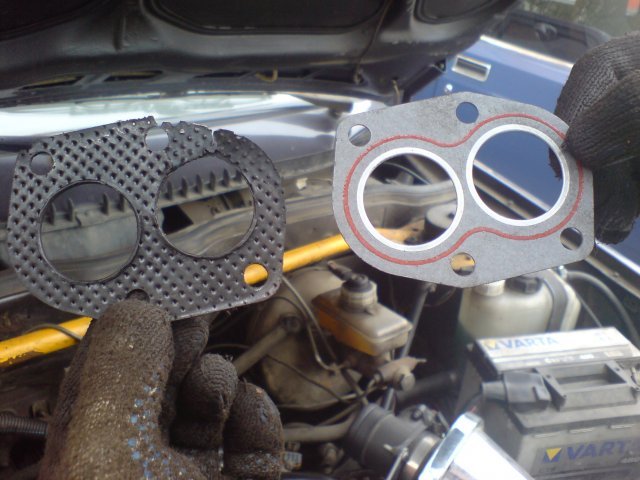

Если проблема заключается в прогоревшей прокладке, снимите глушитель и замените её. Если у вас есть помощник, можно обойтись без демонтажа всех элементов системы. Следуйте этому порядку действий:

• Открутите крепление трубы к коробке передач.
• Развинтите гайки, соединяющие приёмную трубу с коллектором.
• Вместе с помощником аккуратно снимите «штаны» со шпилек, одновременно вращая трубу резонатора.
• Установите новую прокладку, верните трубу на место и закрутите крепления.

Отремонтированный глушитель, как правило, прослужит меньше, чем новый, но сварка обойдётся дешевле. Обычно, когда требуется ремонт глушителя, водители обращаются к специалистам. Однако, если у вас есть необходимое оборудование, вы можете выполнить работу самостоятельно. Для этого вам понадобятся:

1. сварочный аппарат;
2. заготовки для заплаток из листового металла толщиной 1–2 мм;
3. отрезок трубы такого же диаметра, как повреждённая;
4. шлифмашина с отрезным диском по металлу;
5. металлическая щётка;
6. наждачная бумага;
7. термостойкая краска по металлу.

Для ремонта глушителя следуйте этой последовательности:

• Снимите глушитель с автомобиля.
• Проведите внешний осмотр, чтобы определить место и размеры повреждений.
• Если в корпусе глушителя имеется значительное отверстие, оцените состояние внутренних деталей. В некоторых случаях ремонт внешней поверхности не восстановит функциональность глушителя без замены внутренних компонентов. В таких ситуациях лучше обратиться к профессионалам или просто заменить неисправную деталь на новую.
• Вырежьте повреждённый участок. Из заготовки сделайте заплатку, превышающую размеры повреждения. Приварите заплатку к корпусу глушителя сплошным швом.
• Если повреждение произошло в местах соединения трубы и корпуса глушителя, вырежьте дефектный участок, замените повреждённую часть трубы и приварите её к глушителю сплошным швом.
• Очистите отремонтированный глушитель от грязи и ржавчины, затем покрасьте его в два слоя термостойкой краски.

Видео: ремонт глушителя ВАЗов сваркой

Замена и ремонт глушителя — это работа, которая может показаться грязной и трудоемкой. Однако на самом деле в этом нет ничего особенно сложного. Страх перед трудностями часто оказывается преувеличенным — главное, чтобы руки были готовы к делу.

Ремонт(сварка) глушителя Лада 09-ваз.

Советы по выбору качественного глушителя для ВАЗ 2106

При выборе глушителя для автомобиля ВАЗ 2106 важно учитывать несколько ключевых аспектов, чтобы обеспечить оптимальную работу выхлопной системы и продлить срок службы автомобиля. Глушитель играет важную роль в снижении уровня шума, а также в уменьшении токсичности выхлопных газов, поэтому его выбор должен быть обоснованным и взвешенным.

Первым шагом в выборе качественного глушителя является определение его типа. На рынке представлены как оригинальные, так и неоригинальные (аналоговые) глушители. Оригинальные детали, как правило, имеют более высокое качество и соответствуют заводским стандартам, однако их стоимость может быть значительно выше. Неоригинальные глушители могут предложить более доступные цены, но важно тщательно проверять их качество и репутацию производителя.

При выборе глушителя стоит обратить внимание на материал, из которого он изготовлен. Наиболее распространенными материалами являются сталь и нержавеющая сталь. Нержавеющая сталь обладает высокой коррозионной стойкостью и долговечностью, что делает её предпочтительным выбором для эксплуатации в условиях повышенной влажности или в регионах с агрессивным климатом. Стальные глушители, хотя и дешевле, могут быстрее подвергаться коррозии и требуют более частой замены.

Также важно учитывать конструкцию глушителя. Существуют различные типы глушителей, такие как прямоточные и стандартные. Прямоточные глушители обеспечивают меньшее сопротивление выхлопным газам, что может повысить мощность двигателя, однако они могут быть более шумными. Стандартные глушители, в свою очередь, обеспечивают более тихую работу, но могут несколько снижать мощность. Выбор зависит от предпочтений владельца автомобиля и целей, которые он ставит перед своим автомобилем.

Не менее важным аспектом является совместимость глушителя с конкретной моделью ВАЗ 2106. Перед покупкой рекомендуется проверить, подходит ли выбранный глушитель по размеру и форме. Неправильный выбор может привести к проблемам с установкой и ухудшению работы выхлопной системы.

Кроме того, стоит обратить внимание на отзывы и рекомендации других владельцев автомобилей ВАЗ 2106. Это поможет получить представление о реальном качестве и долговечности выбранного глушителя. Также полезно проконсультироваться с профессиональными механиками или специалистами в области автозапчастей, которые могут дать советы по выбору наиболее подходящего варианта.

Наконец, не забывайте о необходимости регулярного обслуживания и проверки состояния глушителя. Даже качественные детали со временем могут подвергаться износу, поэтому важно следить за их состоянием и при необходимости производить замену. Это поможет избежать серьезных проблем с выхлопной системой и обеспечит надежную работу автомобиля на протяжении многих лет.

Вопрос-ответ

Как состоит выхлопная система?

Выхлопная система — система выпуска отработанных газов. Включает выпускной коллектор, каталитический конвертер, сажевой фильтр (у дизельных двигателей, стоит до каталитического конвертера по ходу выхлопных газов) и глушитель.

Куда должен смотреть бегунок на ВАЗ 2106?

Бегунок должен смотреть в аккурат на контакт крышки 4-го цилиндра.

Советы

СОВЕТ №1

Перед началом работы с выхлопной системой Ваз 2106, обязательно ознакомьтесь с её схемой. Это поможет вам лучше понять, как устроены все компоненты и как они взаимодействуют друг с другом, что упростит процесс ремонта или замены деталей.

СОВЕТ №2

Используйте качественные запчасти и материалы при ремонте выхлопной системы. Это не только продлит срок службы системы, но и улучшит общую производительность автомобиля, а также снизит уровень шума и выбросов.

СОВЕТ №3

Регулярно проверяйте состояние выхлопной системы на наличие повреждений или коррозии. Это поможет избежать более серьезных проблем в будущем и обеспечит безопасность на дороге.

СОВЕТ №4

Если вы не уверены в своих силах, лучше обратиться к профессионалам для диагностики и ремонта выхлопной системы. Неправильная установка или замена компонентов может привести к серьезным неисправностям и увеличению затрат на обслуживание.
