В статье рассмотрим устройство задней подвески автомобиля ВАЗ 2108, одного из самых популярных представителей советского автопрома. Понимание конструкции и принципа работы задней подвески поможет владельцам и автолюбителям лучше ориентироваться в технических характеристиках и осуществлять правильный уход и обслуживание, что повысит безопасность и комфорт при эксплуатации.

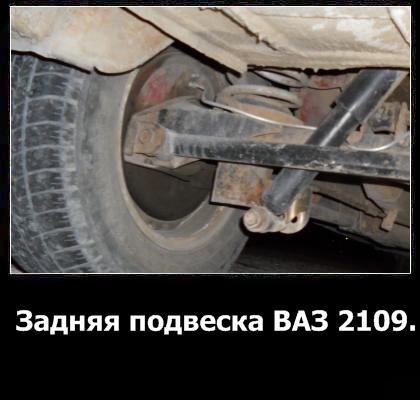

Задняя подвеска ВАЗ 2109.
Задняя подвеска модели ВАЗ 2109 имеет зависимую конструкцию и представляет собой балку, которая крепится к кузову автомобиля с помощью болтов через резинометаллический шарнир. Эта система отличается своей простотой, что обусловлено тем, что автомобиль является переднеприводным.
Эксперты отмечают, что задняя подвеска ВАЗ 2108 представляет собой важный элемент, обеспечивающий стабильность и управляемость автомобиля. Она выполнена по схеме полузависимой подвески с использованием продольных рычагов и пружин. Это решение позволяет эффективно справляться с неровностями дороги, обеспечивая комфортное передвижение. Специалисты подчеркивают, что конструкция задней подвески способствует хорошей устойчивости на высоких скоростях и в поворотах, что особенно актуально для спортивных модификаций. Однако, как отмечают эксперты, при эксплуатации важно следить за состоянием амортизаторов и пружин, так как их износ может негативно сказаться на характеристиках автомобиля. Регулярное техническое обслуживание задней подвески поможет продлить срок службы и сохранить динамические качества ВАЗ 2108.
Устройство задней подвески ВАЗ 2109.
| 1 | Ступица заднего колеса |
|---|---|
| 2 | Рычаг задней подвески |
| 3 | Кронштейн для крепления рычага подвески |
| 4 | Резиновая втулка шарнира рычага |
| 5 | Распорная втулка шарнира рычага |
| 6 | Болт для крепления рычага задней подвески |
| 7 | Кронштейн кузова |
| 8 | Опорная шайба для крепления штока амортизатора |
| 9 | Верхняя опора пружины подвески |
| 10 | Распорная втулка |
| 11 | Изолирующая прокладка пружины подвески |
| 12 | Пружина задней подвески |
| 13 | Подушки для крепления штока амортизатора |
| 14 | Буфер для хода сжатия |
| 15 | Шток амортизатора |
| 16 | Защитный кожух амортизатора |
| 17 | Нижняя опорная чашка пружины подвески |
| 18 | Амортизатор |
| 19 | Соединитель рычагов |
| 20 | Ось ступицы |
| 21 | Колпак |
| 22 | Гайка для крепления ступицы колеса |
| 23 | Уплотнительное кольцо |
| 24 | Шайба подшипника |
| 25 | Подшипник ступицы |
| 26 | Щит тормоза |
| 27 | Стопорное кольцо |
| 28 | Грязеотражатель |
| 29 | Фланец рычага подвески |
| 30 | Втулка амортизатора |
| 31 | Кронштейн рычага с ушком для крепления амортизатора |
| 32 | Резинометаллический шарнир рычага подвески |
Подвеска состоит из:
- центральной балки,
- продольных рычагов,
- крепежных кронштейнов,
- пружин,
- гидравлических амортизаторов.
Центральная балка является ключевым элементом заднего моста автомобиля и выполнена в сварной конструкции.
Пружины и гидравлические амортизаторы также играют важную роль в подвеске. В нижней части они крепятся к балке с помощью болтов, а верхняя часть соединяется с кузовом автомобиля через резинометаллические втулки.
Амортизаторы с двухсторонним действием обеспечивают плавность хода и стабильность движения автомобиля, а также уменьшают радиальные колебания.
Что касается пружин задней подвески, они бывают двух классов жесткости: А — более жесткие и «высокие», и В — менее жесткие и «низкие». При этом пружины задней подвески должны иметь такую же жесткость, как и передние. В некоторых случаях допускается установка пружин класса В на задней подвеске и пружин класса А на передней, но не наоборот!
Если подвеска автомобиля «пробивается» до отбойников или проседает под нагрузкой, рекомендуется установить более жесткие пружины, предварительно проверив их работоспособность.
Вернемся к центральной балке, которая является основным элементом конструкции задней подвески ВАЗ 2109.
К боковым частям балки приварены фланцы, к которым прикручивается ступица. В ступице установлен подшипник скольжения — двухрядный радиально-упорный подшипник с переходной посадкой на ось. В процессе эксплуатации автомобиля этот подшипник не требует добавления смазки или регулировки. Если возникает люфт, подшипник следует заменить, а не пытаться устранить люфт с помощью поджатия гайки. Если подшипник не имеет люфта, то и ступицу снимать не нужно.
Что касается других неисправностей и возможного ремонта, важно отметить следующее.
Ходовая часть автомобиля является его основой, поэтому необходимо регулярно (не реже одного раза в 6 месяцев, а при интенсивной эксплуатации — раз в 3 месяца) проверять ее состояние.
| Элемент подвески | Назначение | Особенности |
|---|---|---|
| Продольные рычаги | Обеспечивают крепление колес к кузову, воспринимают продольные нагрузки. | Крепятся к кузову через сайлентблоки, имеют отверстия для крепления амортизаторов. |
| Поперечная балка (торсионная) | Соединяет продольные рычаги, обеспечивает жесткость конструкции, работает как стабилизатор поперечной устойчивости. | Внутри балки расположены торсионы, которые работают на скручивание. |
| Амортизаторы | Гасят колебания кузова, обеспечивают плавность хода. | Телескопические, двухтрубные, крепятся к продольным рычагам и кузову. |
| Пружины | Поддерживают вес автомобиля, обеспечивают необходимый дорожный просвет. | Цилиндрические, винтовые, устанавливаются на продольные рычаги. |
| Сайлентблоки | Резинометаллические шарниры, гасят вибрации и шумы, обеспечивают подвижность элементов подвески. | Используются в местах крепления продольных рычагов к кузову и поперечной балки к продольным рычагам. |
| Ступицы колес | Обеспечивают вращение колес, крепятся к продольным рычагам. | Содержат подшипники, к ним крепятся тормозные барабаны. |
| Тормозные барабаны | Элемент тормозной системы, обеспечивают замедление автомобиля. | Устанавливаются на ступицы, внутри расположены тормозные колодки. |
| Тормозные колодки | Фрикционные элементы, прижимаются к тормозным барабанам для создания тормозного усилия. | Изготавливаются из фрикционного материала, крепятся к тормозным щитам. |
| Тормозные цилиндры | Приводят в действие тормозные колодки, создавая давление на них. | Гидравлические, устанавливаются на тормозные щиты. |
| Тормозные трубки и шланги | Передают тормозную жидкость от главного тормозного цилиндра к колесным цилиндрам. | Металлические трубки и резиновые шланги. |
| Стабилизатор поперечной устойчивости (встроенный в балку) | Уменьшает крен автомобиля в поворотах. | Встроен в поперечную балку, работает на скручивание. |
Интересные факты
Вот несколько интересных фактов о задней подвеске ВАЗ 2108:
-
Многорычажная система: Задняя подвеска ВАЗ 2108 использует многорычажную схему, что обеспечивает хорошую управляемость и стабильность автомобиля на дороге. Эта конструкция позволяет колесам двигаться независимо друг от друга, что улучшает сцепление с дорогой и комфорт при движении.
-
Регулировка углов установки колес: В задней подвеске ВАЗ 2108 предусмотрены возможности для регулировки углов установки колес, таких как развал и схождение. Это позволяет оптимизировать характеристики управления и износ шин, что особенно важно для спортивных версий автомобиля.
-
Применение в других моделях: Задняя подвеска ВАЗ 2108 была использована не только в этом автомобиле, но и в других моделях ВАЗ, таких как ВАЗ 2109 и ВАЗ 2110. Это свидетельствует о универсальности и надежности конструкции, а также о том, что она стала основой для дальнейших разработок в линейке автомобилей ВАЗ.
Неисправности задней подвески ВАЗ 2109.
Для точной диагностики подвески рекомендуется обращаться в специализированные сервисные центры, где профессионалы с помощью специализированного оборудования смогут оценить состояние вашего автомобиля и, при необходимости, устранить выявленные неисправности.
Тем не менее, некоторые проблемы с подвеской можно обнаружить и без глубоких знаний в этой области. Вот несколько наглядных примеров, которые помогут вам в визуальной диагностике.
- Масляные следы под автомобилем в районе задней подвески указывают на износ манжет и штока амортизатора.
- Слышный стук во время движения может свидетельствовать о износе или ослаблении креплений узлов.
- Сильные удары, сопровождающиеся громкими звуками на неровной дороге, говорят о потере жесткости пружинами, что может быть следствием усталости металла.
- Если автомобиль тянет в сторону при движении, это может означать, что резинометаллические шарниры, соединяющие балку с лонжеронами, изношены.
Кроме того, простым способом проверки состояния амортизаторов является нажатие на багажник автомобиля. Если при значительном усилии машина просела и вернулась в исходное положение без покачиваний, это говорит о том, что амортизаторы и пружины функционируют нормально. В противном случае возможны различные причины: износ сальников, штока, неисправность клапанного механизма, фторопластовой втулки и так далее. Ремонт амортизатора в таких ситуациях может помочь, но ненадолго. Рекомендуется заменять такие узлы на новые и только парами.
Регулировка и обслуживание задней подвески ВАЗ 2109.
Задняя подвеска ВАЗ 2109 представляет собой важный элемент, обеспечивающий стабильность и управляемость автомобиля. Регулировка и обслуживание задней подвески являются ключевыми процессами, которые помогают поддерживать оптимальные характеристики автомобиля и продлевают срок службы его компонентов.
Основными элементами задней подвески ВАЗ 2109 являются: пружины, амортизаторы, рычаги, подушки и стабилизаторы. Каждый из этих компонентов требует регулярного контроля и, при необходимости, регулировки или замены.
Регулировка задней подвески
Регулировка задней подвески включает в себя несколько этапов. Прежде всего, необходимо проверить состояние пружин и амортизаторов. Если они имеют признаки износа или повреждения, их следует заменить. Для проверки амортизаторов можно провести тест на отскок: надавите на заднюю часть автомобиля, отпустите и наблюдайте за поведением кузова. Если он продолжает подскакивать, амортизаторы требуют замены.
Далее следует проверить угол наклона колес. Угол развала и схождения колес задней оси должен соответствовать заводским значениям. Для этого рекомендуется использовать специальное оборудование на СТО. Неправильные углы могут привести к неравномерному износу шин и ухудшению управляемости.
Обслуживание задней подвески
Обслуживание задней подвески включает в себя регулярную смазку подшипников и проверку состояния всех соединений. Важно следить за состоянием резинок и подушек, так как они могут со временем терять эластичность и приводить к стукам и вибрациям. При обнаружении трещин или износа резинок их следует заменить.
Также необходимо периодически проверять уровень и состояние масла в амортизаторах. Если масло вытекло или имеет загрязнения, это может указывать на необходимость замены амортизаторов. Важно помнить, что обслуживание задней подвески следует проводить не реже одного раза в год или при каждом плановом техническом обслуживании автомобиля.
Заключение
Регулировка и обслуживание задней подвески ВАЗ 2109 — это важные процессы, которые способствуют безопасной эксплуатации автомобиля и повышают его надежность. Регулярные проверки и своевременные замены изношенных компонентов помогут избежать серьезных поломок и обеспечат комфортное вождение. Не забывайте о важности профессионального подхода к обслуживанию, так как неправильные действия могут привести к ухудшению характеристик автомобиля.
