Сигнализация на автомобиле — это не только способ предупреждения других участников дорожного движения, но и важный элемент безопасности, помогающий избежать аварий. В этой статье мы рассмотрим, как установить и настроить сигнал на ВАЗ 2107 для его эффективной работы. Вы узнаете о необходимых инструментах, пошаговых инструкциях и полезных советах, что позволит вам самостоятельно выполнить эту задачу и улучшить функциональность автомобиля.

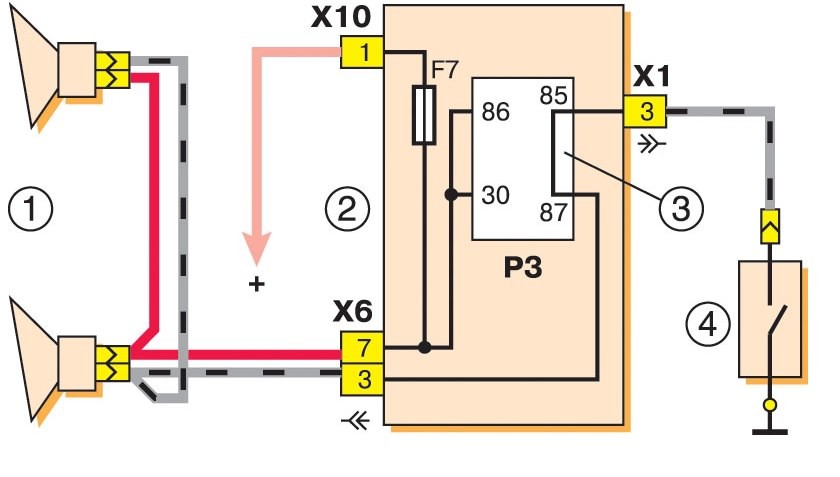

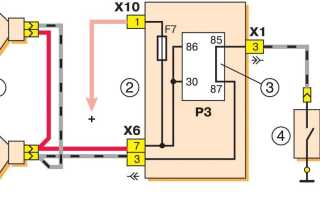

Схема звукового сигнала и его ремонт

УСТРОЙСТВО ЗВУКОВОГО СИГНАЛА

Звуковой сигнал на автомобиле ВАЗ 2107 представлен в нескольких вариантах:

• Два отдельных сигнала: тип С-304 (низкий тон) и С-305 (высокий тон). Крепление осуществляется на кронштейне, расположенном слева от радиатора.
• Один неразборный сигнал типа 20.3721-01, который издает звук одного тона и имеет встроенное реле. Он устанавливается на кронштейне снаружи радиатора, сразу за декоративной решеткой.

Принцип работы звукового сигнала следующий: к нему подводятся два провода. Красный провод обозначает «плюс» и постоянно находится под напряжением. Серо-черный провод – это «минус», который в обычном состоянии обесточен, и ток начинает проходить по нему при замыкании. На фотографии можно увидеть цвет проводов и два отдельных сигнала с кронштейнами.

«Минусовая» часть цепи имеет значительную длину. При нажатии на центральную кнопку на рулевом колесе замыкаются пружинные контакты, которые находятся в корпусе переключателей под рулем.

Контактное кольцо, установленное на обратной стороне рулевого колеса, отвечает за обеспечение надежного контакта через трение и передачу сигнала при любом повороте рулевого колеса. Поэтому это кольцо необходимо периодически смазывать токопроводящей графитовой смазкой, чтобы избежать износа.

Далее ток по проводу в составе подкапотного жгута передается в монтажный блок переключателей и реле. Реле звукового сигнала располагается третьим справа (если сидеть за рулем).

Основные функции реле звуковых сигналов:

1. Уменьшение длины проводов и снижение потерь тока в них.
2. Позволяет кнопке с малым током управлять цепью с высокой нагрузкой.

В некоторых схемах реле может не использоваться, и вместо него применяется перемычка, соединяющая цепь напрямую. Это оправдано для единственного сигнала 20.3721-01, так как он уже имеет встроенное реле. Если установлены два сигнала «улитки», рекомендуется использовать реле для повышения эффективности работы.

После реле ток проходит через предохранитель F7. В современных монтажных блоках используется предохранитель флажкового типа на 20 А желтого цвета, в то время как в старых блоках стоят предохранители на 16 А. Часто их мощности недостаточно, так как этот предохранитель также отвечает за цепь вентилятора охлаждения.

Затем, после выхода из монтажного блока, «минусовой» провод в составе жгута проводов моторного отсека подключается непосредственно к звуковому сигналу.

Эксперты в области автомобильной электроники утверждают, что установка сигнала на ВАЗ 2107 может значительно улучшить безопасность на дороге. Для начала рекомендуется выбрать качественный звуковой сигнал, который будет соответствовать требованиям и стандартам. Установка может быть выполнена как самостоятельно, так и с помощью профессионалов. Важно правильно подключить сигнал к электрической системе автомобиля, чтобы избежать перегрузок и коротких замыканий. Специалисты советуют использовать реле для управления сигналом, что обеспечит его надежную работу. Также стоит обратить внимание на место установки: сигнал должен быть хорошо виден и слышен, но не мешать другим элементам автомобиля. Правильный выбор и установка сигнала не только повысит комфорт вождения, но и сделает поездки более безопасными.

Ремонт сигнала Ваз2107

ПРОВЕРКА РАБОТЫ И РЕМОНТ ПРИ НЕИСПРАВНОСТЯХ ЗВУКОВОГО СИГНАЛА

Неисправности могут проявляться в трех основных формах: сигнал не звучит, срабатывает в неподходящий момент или издает прерывистые, хриплые и тихие звуки.

В отличие от высоковольтной системы зажигания, на которую качество соединений оказывает минимальное влияние, система звукового сигнала работает на низком напряжении. Это означает, что наличие окислов и ржавчины значительно затрудняет прохождение электрического тока. Сигналы требуют значительного количества энергии, и сила тока в цепи составляет не менее 4-5 А.

Все соединения должны быть выполнены на высоком уровне, иначе вам придется постоянно заниматься ремонтом. Имейте в виду, что кузов автомобиля служит «минусовым» контактом, и окислы накапливаются на «плюсовом» проводе. Особое внимание стоит уделить очистке клемм красного, «плюсового» провода.

«Минусовая» часть цепи, как правило, длиннее, поэтому именно в ней чаще всего возникают проблемы.

Первым делом необходимо проверить работоспособность сигнала и выявить возможные обрывы в цепи. Для этого нужно подключить серо-черный «минусовой» провод звукового сигнала к зачищенному участку на корпусе автомобиля, то есть «замкнуть на массу», а «плюсовой» провод подключить непосредственно к аккумулятору. Затем включите зажигание. Если звук есть, значит, проблема в «минусовой» цепи. Если звука нет, а клеммы «плюса» очищены, то неисправен сам звуковой сигнал.

Наиболее распространенные неисправности:

1. Сгорел предохранитель (необходима замена).
2. Окислились контакты или перегорело реле (требуется замена).
3. При наличии перемычки – окислились и ослабли контакты; необходимо почистить или заменить.
4. Сломан лепесток на переключателе под рулем, произошла выработка контактного кольца на рулевом колесе (это может случиться при значительном износе автомобиля или у тех, кто часто использует сигнал).

В данном случае ремонт вряд ли возможен, потребуется замена рулевого колеса, так как контактное кольцо редко можно найти в продаже.

На иллюстрациях показан процесс замены предохранителя и реле (на примере другого предохранителя) в новом монтажном блоке для инжекторных двигателей ВАЗ 2107. Установка осуществляется с помощью пластикового пинцета, который входит в комплект.

В заключение, стоит дать совет: когда вентилятор охлаждения радиатора работает (что заметно как по звуку, так и по показаниям приборов у ВАЗ 2107), лучше не использовать сигнал. Схема у ВАЗ 2107 предусматривает общий предохранитель, который не рассчитан на такую нагрузку. Поэтому рекомендуется устанавливать предохранитель на 25 А.

ремонт звукового сигнала

Интересные факты

Вот несколько интересных фактов о том, как сделать сигнал на ВАЗ 2107:

1. Установка дополнительного сигнала: Многие владельцы ВАЗ 2107 устанавливают дополнительные звуковые сигналы для улучшения слышимости. Это может быть как обычный автомобильный сигнал, так и более мощные модели, такие как «гудок» от грузовиков. Для установки потребуется дополнительная проводка и реле, чтобы обеспечить правильное питание.

2. Изменение звука сигнала: Существует возможность изменить звук стандартного сигнала на более мелодичный или необычный. Для этого можно использовать электронные сигналы, которые предлагают различные звуковые эффекты. Такие устройства часто имеют несколько режимов и могут быть настроены на разные мелодии.

3. Проверка и обслуживание: Важно регулярно проверять работу сигнала, так как он может выйти из строя из-за коррозии или повреждения проводки. Для этого достаточно периодически нажимать на кнопку сигнала и слушать, как он звучит. Если звук стал тише или сигнал вообще не работает, стоит проверить предохранители и соединения.

Эти факты помогут владельцам ВАЗ 2107 улучшить функциональность и безопасность своего автомобиля.

Сигнал ВАЗ 2107

Установка дополнительного звукового сигнала

Установка дополнительного звукового сигнала на ВАЗ 2107 — это отличный способ улучшить звуковую сигнализацию вашего автомобиля. Дополнительный сигнал может быть полезен в различных ситуациях, таких как предупреждение пешеходов или других водителей о вашем присутствии на дороге. В этой статье мы подробно рассмотрим процесс установки дополнительного звукового сигнала, включая необходимые инструменты, материалы и пошаговые инструкции.

Необходимые инструменты и материалы

• Дополнительный звуковой сигнал (например, пневматический или электрический)
• Кабель для подключения (обычно 2.5-4 мм²)
• Предохранитель (10-15 А)
• Клеммы и разъемы
• Инструменты: отвертка, гаечный ключ, плоскогубцы, мультиметр
• Изолента и термоусадочные трубки

Шаг 1: Подготовка автомобиля

Перед началом установки убедитесь, что автомобиль находится на ровной поверхности и выключен. Откройте капот и найдите место для установки дополнительного сигнала. Обычно его устанавливают в передней части автомобиля, рядом с основным звуковым сигналом.

Шаг 2: Установка звукового сигнала

Закрепите дополнительный звуковой сигнал на выбранном месте. Для этого используйте крепежные элементы, которые идут в комплекте с сигналом. Убедитесь, что сигнал надежно зафиксирован и не будет вибрировать во время движения.

Шаг 3: Подключение проводов

Теперь необходимо подключить провода к звуковому сигналу. Обычно у сигнала есть два контакта: один для положительного питания, другой — для массы. Подключите положительный провод к контакту «+» и массу к контакту «-«.

Для подключения к источнику питания используйте кабель, который будет вести от аккумулятора до звукового сигнала. Не забудьте установить предохранитель в цепь, чтобы защитить систему от короткого замыкания.

Шаг 4: Прокладка проводов

Проведите провода через моторный отсек, стараясь избегать мест с высокой температурой или движущимися частями. Используйте изоленту или специальные крепления для фиксации проводов, чтобы они не мешали работе других систем автомобиля.

Шаг 5: Проверка работы сигнала

После завершения подключения проверьте работу дополнительного звукового сигнала. Для этого включите зажигание и нажмите на кнопку сигнала. Если сигнал работает, значит, установка выполнена успешно. Если нет, проверьте все соединения и убедитесь, что предохранитель не сгорел.

Заключение

Установка дополнительного звукового сигнала на ВАЗ 2107 — это относительно простая процедура, которая может значительно повысить безопасность на дороге. Следуя приведенным инструкциям, вы сможете самостоятельно выполнить установку и наслаждаться улучшенной звуковой сигнализацией вашего автомобиля.

Вопрос-ответ

Как выбрать подходящий сигнал для Ваз 2107?

При выборе сигнала для Ваз 2107 стоит обратить внимание на его мощность и тип звука. Лучше всего выбирать модели с мощностью от 100 до 120 дБ, чтобы обеспечить хорошую слышимость. Также стоит учитывать, что сигнал должен быть совместим с электрической системой автомобиля.

Как установить сигнал на Ваз 2107 самостоятельно?

Для установки сигнала вам понадобятся базовые инструменты: отвертка, ключи и изолента. Сначала отключите аккумулятор, затем найдите место для крепления сигнала, обычно это под капотом. Подключите провода сигнала к проводам автомобиля, следуя инструкции к сигналу, и закрепите его на месте. После установки подключите аккумулятор и проверьте работу сигнала.

Что делать, если сигнал не работает после установки?

Если сигнал не работает, сначала проверьте все соединения проводов на наличие короткого замыкания или плохого контакта. Убедитесь, что предохранитель не сгорел. Также стоит проверить сам сигнал на работоспособность, подключив его напрямую к аккумулятору. Если проблема не решается, возможно, стоит обратиться к специалисту для диагностики.

Советы

СОВЕТ №1

Перед началом установки сигнала на ВАЗ 2107, внимательно изучите схему электропроводки автомобиля. Это поможет избежать ошибок при подключении и обеспечит правильную работу нового устройства.

СОВЕТ №2

Выбирайте сигнал, который соответствует вашим требованиям по громкости и звучанию. Обратите внимание на модели с хорошими отзывами, чтобы обеспечить надежность и долговечность работы.

СОВЕТ №3

При установке сигнала используйте качественные соединительные элементы и изолируйте все соединения, чтобы предотвратить короткое замыкание и коррозию. Это увеличит срок службы вашего нового сигнала.

СОВЕТ №4

После установки обязательно протестируйте сигнал в разных условиях, чтобы убедиться, что он работает корректно. Если возникают проблемы, проверьте все соединения и исправьте возможные ошибки.
