В статье рассмотрим установку гидрокомпенсаторов на карбюраторный ВАЗ 2107, их назначение и принцип работы. Гидрокомпенсаторы — ключевой элемент системы газораспределения, обеспечивающий автоматическую регулировку зазоров между клапанами и толкателями. Это улучшает работу двигателя, повышает его эффективность и снижает уровень шума. Знание работы и преимуществ гидрокомпенсаторов поможет владельцам ВАЗ 2107 оптимизировать эксплуатационные характеристики и продлить срок службы двигателя.

Для чего нужно гидрокомпенсаторы и как их установить на ВАЗ 2107

Одним из способов улучшения двигателя ВАЗ 2107 является установка гидрокомпенсаторов. Эта деталь не только уменьшает шум, возникающий при работе двигателя, но и устраняет необходимость в регулярной регулировке зазоров клапанов. Установка гидрокомпенсаторов может быть выполнена в условиях гаража, для чего потребуется подготовить необходимые элементы системы и инструменты.

Установка гидрокомпенсаторов на ВАЗ 2107 с карбюраторным двигателем является важным шагом для повышения надежности и производительности автомобиля. Эксперты отмечают, что гидрокомпенсаторы помогают автоматически регулировать зазоры в клапанном механизме, что способствует более точному открытию и закрытию клапанов. Это, в свою очередь, обеспечивает оптимальное сгорание топливной смеси и улучшает работу двигателя.

Работа гидрокомпенсаторов основана на принципе гидравлического давления, которое заполняет специальные камеры в компенсаторах, позволяя им автоматически подстраиваться под изменения температуры и износа деталей. Это не только снижает уровень шума в работе двигателя, но и уменьшает необходимость в частой регулировке клапанов. В результате, установка гидрокомпенсаторов на ВАЗ 2107 способствует увеличению срока службы двигателя и улучшению его динамических характеристик, что делает автомобиль более комфортным и экономичным в эксплуатации.

Гидрокомпенсаторы ВАЗ 2107

Гидрокомпенсаторы представляют собой устройства, которые автоматически регулируют зазоры клапанов. Эти детали являются более современным решением по сравнению с механическими регуляторами, использовавшимися в старых автомобилях. На моделях ВАЗ 2107 и других автомобилях классического типа гидрокомпенсаторы (ГКК) не устанавливались. В результате, каждые 10 тысяч километров пробега владельцам приходилось вручную настраивать тепловые зазоры клапанов. Этот процесс требовал снятия клапанной крышки и использования специального щупа для выставления необходимых зазоров.

Интересные факты

Вот несколько интересных фактов о гидрокомпенсаторах, их установке на ВАЗ 2107 с карбюраторным двигателем и их работе:

1. Автоматическая регулировка зазоров: Гидрокомпенсаторы предназначены для автоматической регулировки зазоров между клапанами и толкателями. Это позволяет избежать необходимости периодической регулировки зазоров, что особенно удобно для владельцев автомобилей, которые не хотят тратить время на обслуживание. В результате, работа двигателя становится более стабильной и эффективной.

2. Улучшение работы двигателя: Установка гидрокомпенсаторов может значительно улучшить работу двигателя, особенно на высоких оборотах. Они помогают поддерживать оптимальное время открытия и закрытия клапанов, что способствует лучшему наполнению цилиндров и, как следствие, увеличению мощности и экономии топлива.

3. Снижение шума и вибраций: Гидрокомпенсаторы помогают снизить уровень шума и вибраций, возникающих при работе двигателя. Это связано с тем, что они обеспечивают более плавное и равномерное движение клапанов, что делает работу двигателя более тихой и комфортной для водителя и пассажиров.

Установка гидрокомпенсаторов на ВАЗ 2107 может стать отличным способом улучшить характеристики автомобиля и упростить его обслуживание.

Описание: для чего нужны и принцип действия гидрокомпенсаторов

Механические компоненты, отвечающие за регулировку зазора, со временем подвергаются износу. Если не произвести своевременную настройку зазора, это может привести к возникновению шумов в двигателе, снижению динамических характеристик и увеличению расхода топлива. В итоге, при пробеге в 40–50 тыс. км. потребуется замена самих клапанов. Если говорить о механической регулировке в общем, то такая система далека от идеала.

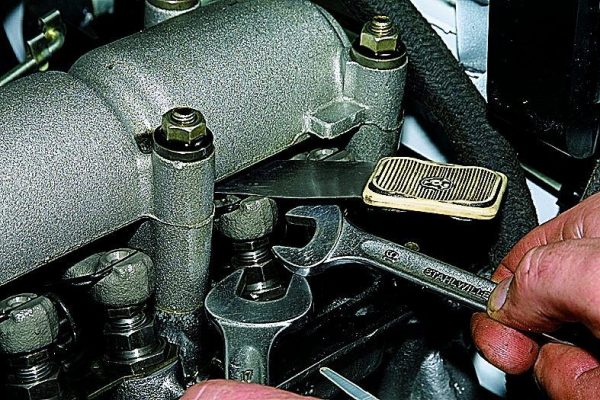

На автомобилях «классической» серии гидрокомпенсаторы отсутствуют, поэтому регулировка теплового зазора клапанов должна проводиться вручную каждые 10 тыс. км пробега.

При наличии гидрокомпенсаторов в двигателе не нужно беспокоиться о необходимости регулировки клапанов. Гидроэлемент самостоятельно устанавливает нужный зазор, что положительно влияет на ресурс двигателя, увеличивает мощность и снижает расход топлива. Кроме того, срок службы этой детали составляет около 120–150 тыс. км пробега. Чтобы лучше понять, как функционируют гидрокомпенсаторы на ВАЗ 2107 и других автомобилях, стоит рассмотреть их принцип работы.

В гидроэлемент поступает моторное масло через специальный шариковый клапан.

Смазка выдвигает поршень гидрокомпенсатора, изменяя его высоту. Это приводит к тому, что гидродеталь максимально уменьшает зазор клапана в газораспределительном механизме. После этого масло перестает поступать в гидрокомпенсатор, так как достигается определённый (максимальный) момент прижатия. Когда между клапаном и гидроэлементом возникает износ, клапанный механизм вновь открывается и подкачивает масло. В результате в гидрокомпенсаторе всегда поддерживается высокое давление, что обеспечивает максимальное прижатие.

Масло подается в гидрокомпенсатор через специальный клапан, что позволяет поршню поднимать гидроэлемент и прижимать клапан головки блока цилиндров.

Несмотря на перечисленные преимущества, у гидроопор есть и некоторые недостатки:

1. необходимость использования качественного масла;
2. более сложный и дорогой ремонт.

Признаки неисправности гидрокомпенсаторов и их причины

Как и любые другие компоненты автомобиля, гидрокомпенсаторы могут со временем перестать функционировать, и это сопровождается определенными симптомами:

1. возникновение стука (цокота);
2. уменьшение мощности двигателя.

Цокот под клапанной крышкой

Основным признаком, указывающим на неисправности гидроопоры, является посторонний стук (цокот), который слышен из-под клапанной крышки сразу после запуска двигателя. Поскольку шумы могут иметь разные причины, важно уметь различать их характер, чтобы сделать правильные выводы.

• Стук при запуске двигателя. Если шум исчезает через несколько секунд после старта мотора, это не свидетельствует о наличии неисправности.
• Появление стука гидроопор как на холодном, так и на прогретом двигателе, при этом шум пропадает при увеличении оборотов. Вероятная причина — износ шарика обратного клапана, что указывает на необходимость замены гидрокомпенсатора. Также проблема может возникать из-за загрязнения гидроэлемента, в таком случае потребуется его очистка.
• Стук слышен только на прогретом двигателе. Этот тип шумов говорит о износе компонентов гидрокомпенсатора, который требует замены.
• Стук при работе двигателя на высоких оборотах. Причина может заключаться как в слишком высоком, так и в недостаточном уровне моторного масла. В этом случае необходимо проверить уровень масла и довести его до нормы. Также возможны неисправности маслоприемника, которые следует устранить.
• Постоянное наличие стука. Вероятная причина — зазор между кулачком распределительного вала и рокером. Для решения проблемы требуется очистка или замена поврежденных деталей.

Видео:пример стука гидрокомпенсаторов на ВАЗ 2112

https://youtube.com/watch?v=GEgUUfiVqCs

Потеря мощности двигателя

Когда возникают проблемы с гидрокомпенсаторами, мощность двигателя уменьшается, что, в свою очередь, сказывается на динамических характеристиках автомобиля. Это связано с нарушением функционирования механизма газораспределения: клапан открывается и закрывается раньше или позже, чем требуется. В результате двигатель не может достичь своих максимальных мощностных показателей.

Как определить неисправный гидрокомпенсатор

Убедившись, что появление стука в двигателе связано с проблемами гидрокомпенсаторов, необходимо выяснить, какая именно деталь вышла из строя. Диагностика осуществляется в следующем порядке:

• Сначала снимается крышка клапанов с двигателя сразу после его остановки.
• Затем поршень первого цилиндра устанавливается в верхнюю мёртвую точку (такт сжатия), для чего коленчатый вал проворачивается с помощью специального ключа.
• После этого прикладывается усилие к плечу коромысла (рокера) впускного клапана.

После выявления неисправного гидрокомпенсатора следует заменить его на новый элемент.

Если при нажатии коромысло легко поддаётся, это указывает на неисправность гидрокомпенсатора. Аналогичным образом проверяются и остальные гидроэлементы, проворачивая коленвал в нужное положение (как при регулировке клапанов). Владельцы автомобилей ВАЗ 2107, установившие гидрокомпенсаторы, советуют проверять работоспособность гидроопор, надавливая отвёрткой на деталь. Если элемент неисправен, будет заметен значительный ход (более 0,2 мм).

Видео: как выявить нерабочие гидрокомпенсаторы на примере «Нива Шевроле»

ПОИСК НЕИСПРАВНЫХ ГИДРОКОМПЕНСАТОРОВ. НИВА ШЕВРОЛЕ

Установка гидрокомпенсаторов на ВАЗ 2107

Перед тем как начать установку гидрокомпенсаторов на ВАЗ 2107, необходимо подготовить все требуемые детали, материалы и инструменты.

Список компонентов, которые понадобятся для работы:

1. одна шпилька распределительного вала;

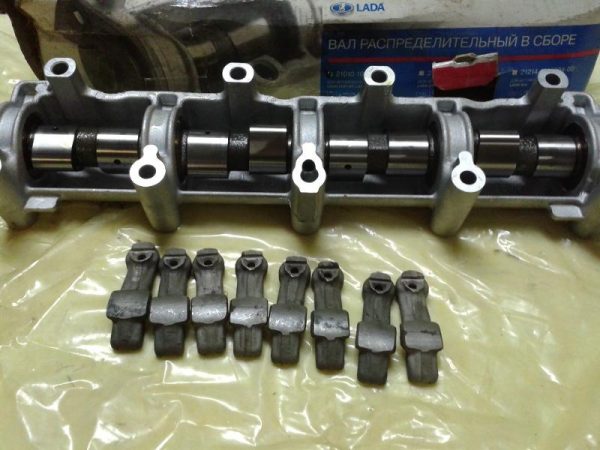

2. распределительный вал в сборе от ВАЗ 21214;
3. 8 гидрокомпенсаторов от той же модели;
4. масляная рампа от ВАЗ 21214;
5. 8 рокеров.

Если старые рокеры находятся в удовлетворительном состоянии, их замена не требуется. Из инструментов и материалов понадобятся:

1. динамометрический ключ;
2. стандартный набор гаечных ключей;
3. набор головок;
4. плоская отвертка;
5. проволока;
6. прокладка крышки ГРМ;
7. ветошь.

Процесс установки гидрокомпенсаторов на «Жигулях» седьмой модели включает в себя следующие шаги:

Сначала обеспечиваем доступ к клапанной крышке, сняв корпус воздушного фильтра, карбюратор и трамблёр. Последние два устройства снимаются для удобства работы.

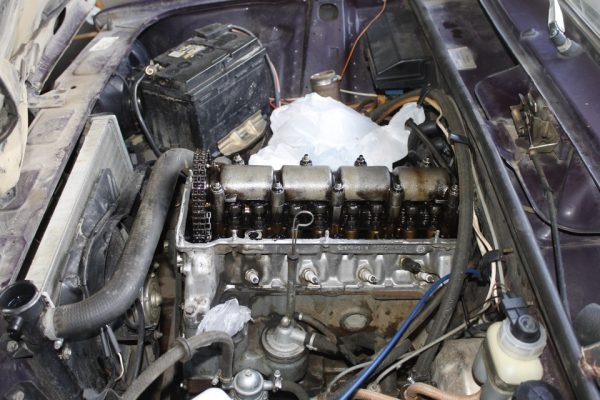

Для доступа к механизму ГРМ демонтируем фильтр с корпусом, карбюратор и трамблёр, после чего снимаем клапанную крышку.

• Проворачивая коленвал с помощью ключа на 38, устанавливаем его в такое положение, при котором метка на распредвале совпадает с отливом на корпусе подшипников.

Проворачивая коленвал, устанавливаем положение, при котором метка на шестерне распредвала совпадает с выступом на корпусе подшипников.

• С помощью отвертки отгибаем стопор болта шестерни распредвала и отворачиваем крепёж ключом на 17. Фиксируем цепь на звёздочке проволокой.

Чтобы предотвратить падение цепи внутрь двигателя, подвязываем её проволокой к шестерне распредвала.

• Головкой на 13 отворачиваем крепление корпуса подшипников и полностью снимаем распредвал.

Отворачиваем крепление распредвала головкой на 13 и снимаем механизм.

• Демонтируем рокеры с пружинами. Каждое коромысло следует установить на своё место, поэтому при разборке стоит учесть этот момент, например, пронумеровав их.

При разборке пружин и рокеров, последние необходимо пронумеровать для последующей установки в том же порядке.

• Головкой на 21 выкручиваем втулки регулировочных болтов.

Регулировочные болты отворачиваем вместе с втулками, используя головку на 21.

• Перед установкой масляной рампы, продуваем её воздухом с помощью компрессора.

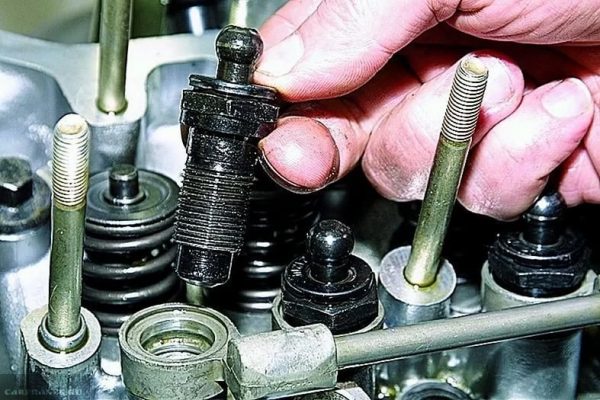

• Устанавливаем гидрокомпенсаторы через рампу, предварительно сняв стопоры. Сначала слегка затягиваем ГКК, а затем моментом 2–2,5 кг/м.

Перед установкой гидрокомпенсаторов с них снимаем стопорные элементы.

• Устанавливаем новый распредвал и помещаем кольцо масляной рампы на шпильку №1.

При установке распредвала на ГБЦ помещаем кольцо масляной рампы на шпильку №1.

• Затяжку производим в определённой последовательности.

Затяжку распредвала следует проводить в установленной последовательности.

• Придаём масляной магистрали такую форму, чтобы она не мешала установке клапанной крышки. Затем устанавливаем и фиксируем звёздочку распредвала.

Чтобы масляная магистраль не упиралась в клапанную крышку, ей нужно придать определённую форму.

• Завершаем процесс, собирая все демонтированные элементы обратно.

Замена коромысел на ВАЗ 2107

Рокеры, или коромысла, представляют собой важный компонент механизма газораспределения двигателя ВАЗ 2107. Их основная функция заключается в передаче энергии от кулачка распределительного вала к штоку клапана. Из-за постоянного воздействия механических и тепловых нагрузок рокеры со временем подвержены износу.

Коромысла служат для передачи энергии от кулачка распредвала к штоку клапана.

Определение пригодности коромысел

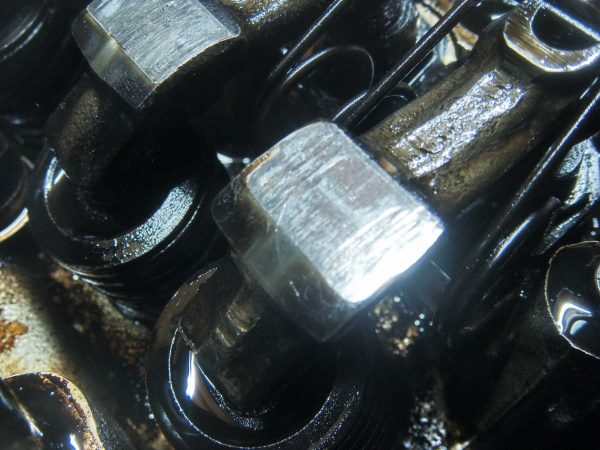

Если во время эксплуатации «семёрки» замечается потеря мощности двигателя или слышен характерный стук в головке блока цилиндров, это может указывать на неисправность коромысла. В ходе ремонтных работ важно тщательно очистить рокеры от загрязнений и нагара, а также проверить их на наличие износа и повреждений. В случае выявления дефектов детали следует заменить на новые. Если коромысла находятся в хорошем состоянии, их устанавливают обратно на головку блока цилиндров.

При значительном износе коромысла или наличии заметных повреждений деталь подлежит замене.

Можно ли выровнять коромысло

Во время регулировки клапанов или ремонта головки блока цилиндров можно заметить, что коромысла расположены под углом относительно распредвала, то есть расстояние между плоскостью рокера и шейкой распредвала не одинаково. Некоторые владельцы автомобилей «классика» пытаются решить эту проблему, выравнивая или заменяя пружины, которые прижимают коромысла, или даже меняя сам рокер, однако проблема может остаться нерешенной. На самом деле, для всех классических моделей «Жигулей», включая ВАЗ 2107, перекос коромысел не так критичен, как неверно установленный тепловой зазор клапанов. Поэтому именно этому параметру следует уделить особое внимание. Важно, чтобы зазор был правильно отрегулирован и составлял 0,15 мм в холодном состоянии.

При наличии перекоса коромысел некоторые автомобилисты меняют саму деталь, пружины, а иногда даже распредвал, но желаемого результата это не всегда приносит.

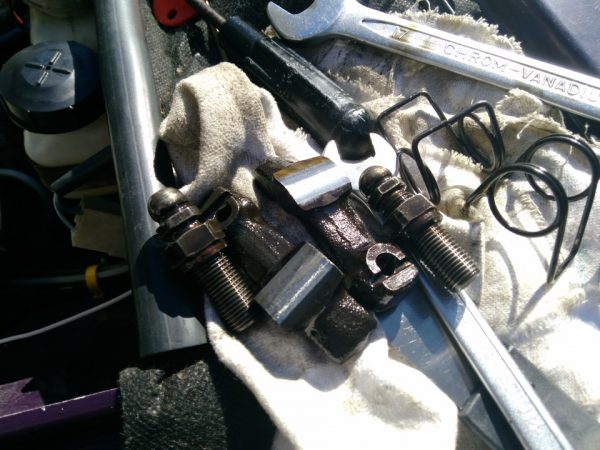

Как заменить коромысло

В случае, если требуется заменить коромысла на «семёрке», например, одну деталь при её поломке, нет необходимости снимать распредвал. Достаточно аккуратно поддеть пружину с помощью отвёртки, вынуть её, а затем извлечь само коромысло. Установку новой детали выполняют в обратной последовательности. Если же планируется замена всех коромысел, то лучше всего снять распределительный вал.

Видео: замена рокера на «классике» без демонтажа распредвала

Установка гидрокомпенсаторов на двигатель ВАЗ 2107 способствует улучшению его производительности и характеристик. Процесс монтажа данного механизма не займет много времени и усилий, однако потребует определенных финансовых вложений. Таким образом, необходимость в такой модернизации двигателя остается на усмотрение каждого владельца автомобиля.

Можно ли снять и поставить рокер, не снимая постели распредвала(пенала)

Обслуживание и уход за гидрокомпенсаторами

Гидрокомпенсаторы, или гидравлические компенсаторы, играют важную роль в системе газораспределения двигателя автомобиля ВАЗ 2107 с карбюраторным двигателем. Они обеспечивают автоматическую регулировку зазоров между клапанами и толкателями, что позволяет поддерживать оптимальную работу двигателя и снижает уровень шума. Однако для того чтобы гидрокомпенсаторы функционировали эффективно, необходимо уделять внимание их обслуживанию и уходу.

Первым шагом в обслуживании гидрокомпенсаторов является регулярная проверка уровня масла в двигателе. Гидрокомпенсаторы работают на основе масла, которое заполняет их внутренние полости. Низкий уровень масла может привести к недостаточному смазыванию и, как следствие, к поломке компенсаторов. Рекомендуется проверять уровень масла не реже чем раз в месяц, а также перед длительными поездками.

Также важно следить за качеством масла. Использование некачественного или старого масла может привести к образованию отложений, которые могут забивать каналы гидрокомпенсаторов. Рекомендуется менять масло и масляный фильтр каждые 5-7 тысяч километров пробега или в соответствии с рекомендациями производителя.

При замене масла стоит обратить внимание на его вязкость. Для двигателя ВАЗ 2107 с карбюраторным двигателем рекомендуется использовать масло с вязкостью 10W-40 или 15W-40, в зависимости от климатических условий. Неправильный выбор масла может негативно сказаться на работе гидрокомпенсаторов.

Кроме того, стоит периодически проверять состояние самих гидрокомпенсаторов. Если вы заметили, что двигатель стал работать громче, появились посторонние звуки или увеличился расход топлива, это может быть признаком неисправности компенсаторов. В таких случаях рекомендуется обратиться к специалистам для диагностики и, при необходимости, замены гидрокомпенсаторов.

Не забывайте также о регулярной проверке системы охлаждения двигателя. Перегрев может привести к деформации деталей, в том числе и гидрокомпенсаторов, что негативно скажется на их работе. Убедитесь, что радиатор и система охлаждения находятся в исправном состоянии, а уровень охлаждающей жидкости соответствует норме.

В заключение, правильное обслуживание и уход за гидрокомпенсаторами на ВАЗ 2107 карбюратор обеспечат долгую и надежную работу двигателя. Регулярные проверки уровня и качества масла, состояние компенсаторов и системы охлаждения помогут избежать серьезных поломок и продлить срок службы вашего автомобиля.

Вопрос-ответ

Что будет, если не работает гидрокомпенсатор?

Если не заниматься устранением стука гидрокомпенсаторов, то можно проездить довольно долго без особых проблем. Но со временем двигатель будет работать громче, с вибрациями, упадет мощность и увеличится расход топлива, а далее произойдет износ всего клапанного механизма, в частности распределительного вала двигателя.

За что отвечают компенсаторы?

По сути, компенсатор представляет собой металлическую регулируемую опору, которая устанавливается под неподвижными конструктивными элементами (например, под вертикальными столбами, колоннами) и позволяет регулировать их высоту по мере усушки и оседания древесины.

Как правильно работает гидрокомпенсатор?

Принцип работы гидрокомпенсатора. Когда поршень приближается к клапану, масло подавляет его возврат и устраняет люфт между клапаном и поршнем. Также гидрокомпенсатор исправляет возможные износы деталей и поддерживает стабильное давление в системе газораспределения.

Советы

СОВЕТ №1

Перед установкой гидрокомпенсаторов обязательно ознакомьтесь с технической документацией вашего автомобиля. Это поможет вам понять, какие именно компенсаторы подходят для вашей модели и какие инструменты могут понадобиться для установки.

СОВЕТ №2

При установке гидрокомпенсаторов следите за чистотой деталей. Перед началом работы тщательно очистите все поверхности, чтобы избежать попадания грязи и мусора в двигатель, что может привести к его повреждению.

СОВЕТ №3

Не забывайте проверять уровень масла после установки гидрокомпенсаторов. Они требуют достаточного количества масла для правильной работы, поэтому убедитесь, что уровень масла в двигателе находится в пределах нормы.

СОВЕТ №4

После установки гидрокомпенсаторов проведите тест-драйв, чтобы убедиться в их правильной работе. Обратите внимание на шумы и работу двигателя, если что-то кажется необычным, лучше обратиться к специалисту для диагностики.
