Схема топливной системы ВАЗ 21214 с инжектором обеспечивает эффективную работу двигателя. В статье рассмотрим устройство и принцип работы системы, а также основные компоненты: топливный насос, фильтры и форсунки. Знание схемы и функционирования поможет владельцам ВАЗ 21214 понимать возможные неисправности, проводить диагностику и техническое обслуживание, что увеличит срок службы автомобиля и повысит его надежность.

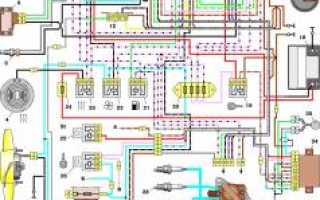

Схема электропроводки Ваз 21214 с инжекторной системой
В настоящее время устранить электрические неисправности автомобиля можно в любом автосервисе, однако для тех, кто предпочитает заниматься ремонтом самостоятельно, электросхема станет незаменимым помощником. Электрическая схема ВАЗ 21214 с инжекторным двигателем представляет собой графическое изображение, демонстрирующее порядок и взаимосвязь элементов в цепи, но не отображает их фактическое расположение. Даже начинающий автомобилист сможет разобраться в схеме электрооборудования ВАЗ 21214 и самостоятельно устранить небольшую поломку, что позволит сэкономить как время, так и деньги.

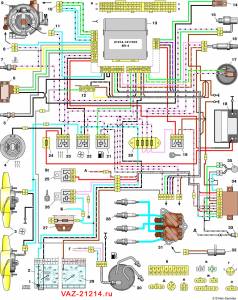

Электросхема ВАЗ 21214 с центральным впрыском топлива
| 1. Контрольная лампа «CHECK ENGINE»; 2. Комбинация приборов (фрагменты); 3. Электровентиляторы системы охлаждения двигателя*; 4. Электроподогреватель впускной трубы; 5. Датчик температуры воздуха; 6. Датчик абсолютного давления; 7. Датчик температуры охлаждающей жидкости; 8. Колодка, подключаемая к датчику положения дроссельной заслонки; 9. Агрегат центрального впрыска топлива; 10. Колодка, подключаемая к регулятору холостого хода; 11. Колодка, подключаемая к форсунке; 12. Колодка диагностики; 13. Контроллер; 14. Датчик детонации; 15. Датчик скорости; 16. Датчик концентрации кислорода; 17. Адсорбер; 18. Аккумулятор; 19. Главное реле; 20. Блок плавких предохранителей системы управления двигателем; | 21. Реле включения электробензонасоса; 22. Реле включения электровентилятора*; 23. Реле включения электроподогревателя впускной трубы; 24. Предохранитель защиты электроподогревателя; 25. Реле включения стартера; 26. Реле зажигания; 27. Основной блок предохранителей автомобиля (фрагмент); 28. Свечи зажигания; 29. Тахометр; 30. Электробензонасос с датчиком уровня топлива; 31. Модуль зажигания; 32. Датчик положения коленчатого вала; 33. Выключатель плафона, расположенный на стойке двери водителя; 34. Блок управления автомобильной противоугонной системой ; 35. Индикатор состояния автомобильной противоугонной системы; |
А – провод, идущий к штекеру «50» выключателя зажигания;
Б – провод, идущий к штекеру «15» выключателя зажигания;
В – провод, идущий к выводу «30» генератора;
Г – провода заднего жгута проводов, подключаемые к указателю уровня топлива;
Д – провод заднего жгута проводов, присоединяемый к выключателю 33.
Эксперты отмечают, что топливная система ВАЗ 21214 с инжектором представляет собой важный элемент, обеспечивающий эффективную работу двигателя. Основной задачей этой системы является подача топлива в нужном объеме и с необходимым давлением, что напрямую влияет на производительность и экономичность автомобиля. Специалисты подчеркивают, что правильная настройка и обслуживание инжекторной системы позволяют избежать многих проблем, таких как перебои в работе двигателя или повышенный расход топлива.
Кроме того, эксперты рекомендуют регулярно проверять состояние фильтров и форсунок, так как загрязнения могут значительно ухудшить работу системы. Важно также следить за состоянием топливного насоса и его производительностью. В целом, грамотное обслуживание топливной системы ВАЗ 21214 способствует не только увеличению срока службы автомобиля, но и улучшению его динамических характеристик.
Порядок условной нумерации штекеров в колодках:
а – контроллер;
б – блок управления системой защиты автомобиля от угона;
в – индикатор состояния системы защиты автомобиля от угона;
г – датчик скорости;
д – устройство центрального впрыска топлива;
е – электробензонасос и датчик уровня кислорода;
ж – модуль зажигания;
з – датчик абсолютного давления.
- Устанавливались на некоторых моделях автомобилей;
** Устанавливались с 1999 года.
| Элемент топливной системы | Функция | Признаки неисправности |
|---|---|---|
| Топливный бак | Хранение топлива | Утечка топлива, запах бензина, низкий уровень топлива при полном баке |
| Топливный насос (электрический) | Подача топлива под давлением к топливной рампе | Отсутствие характерного жужжания при включении зажигания, затрудненный запуск двигателя, потеря мощности |
| Топливный фильтр | Очистка топлива от примесей | Затрудненный запуск двигателя, потеря мощности, рывки при движении, повышенный расход топлива |
| Топливная рампа | Распределение топлива между форсунками | Утечка топлива, неравномерная работа двигателя, повышенный расход топлива |
| Форсунки | Впрыск топлива в цилиндры двигателя | Неравномерная работа двигателя, пропуски зажигания, повышенный расход топлива, черный дым из выхлопной трубы |
| Регулятор давления топлива | Поддержание оптимального давления топлива в топливной рампе | Повышенный или пониженный расход топлива, затрудненный запуск двигателя, нестабильная работа двигателя |
| Датчик уровня топлива | Измерение уровня топлива в баке | Некорректные показания указателя уровня топлива на приборной панели |
| Топливопроводы | Транспортировка топлива | Утечка топлива, запах бензина, повреждения трубок |
| Адсорбер (система улавливания паров топлива) | Улавливание паров бензина из бака и их подача во впускной коллектор | Запах бензина в салоне, нестабильная работа двигателя на холостом ходу |
| Клапан продувки адсорбера | Регулировка подачи паров топлива во впускной коллектор | Нестабильная работа двигателя, повышенный расход топлива, ошибки в ЭБУ |
Интересные факты
Вот несколько интересных фактов о топливной системе инжекторного автомобиля ВАЗ 21214:
-
Эффективность и экономия топлива: Инжекторная система ВАЗ 21214 обеспечивает более точное дозирование топлива по сравнению с карбюраторными системами. Это позволяет не только улучшить характеристики двигателя, но и снизить расход топлива, что особенно важно для владельцев автомобилей, использующих их в городских условиях.
-
Электронный блок управления (ЭБУ): ВАЗ 21214 оснащен ЭБУ, который контролирует работу инжекторной системы. Он принимает данные от различных датчиков (например, датчика температуры, давления и положения дроссельной заслонки) и в реальном времени регулирует подачу топлива, что способствует оптимизации работы двигателя и снижению выбросов вредных веществ.
-
Устойчивость к климатическим условиям: Инжекторная система ВАЗ 21214 была разработана с учетом различных климатических условий, что позволяет автомобилю уверенно работать как в холодных, так и в жарких условиях. Это достигается благодаря наличию системы подогрева топлива и адаптации работы инжектора в зависимости от температуры окружающей среды.

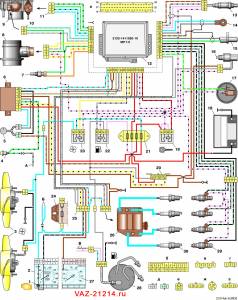

Электоросхема Ваз 21214 с распределенным впрыском топлива
| 1. Индикатор системы управления двигателем; 2. Приборная панель (части); 3. Вентиляторы системы охлаждения двигателя*; 4. Выключатель освещения, установленный на стойке двери водителя; 5. Индикатор состояния противоугонной системы автомобиля; 6. Блок управления противоугонной системой; 7. Датчик температуры охлаждающей жидкости; 8. Датчик потока воздуха; 9. Узел дросселя; 10. Разъем, подключаемый к датчику положения дроссельной заслонки; 11. Разъем, подключаемый к регулятору холостого хода; 12. Контроллер; 13. Датчик кислорода; 14. Датчик детонации; 15. Датчик положения коленчатого вала; | 16. Датчик скорости; 17. Адсорбер; 18. Аккумулятор; 19. Главное реле; 20. Разъем для диагностики; 21. Блок предохранителей системы управления двигателем; 22. Реле для электробензонасоса; 23. Реле для электровентиляторов; 24. Основной блок предохранителей автомобиля (часть); 25. Разъем, подключаемый к дополнительному жгуту проводов*; 26. Модуль зажигания; 27. Тахометр; 28. Электробензонасос с датчиком уровня топлива; 29. Форсунки; 30. Свечи зажигания; |
А – провод заднего жгута, подключаемый к выключателю 4;
Б – провода, которые подключаются к разъему «1» блока предохранителей 24 (один провод идет к разъему «15» выключателя зажигания, а другой к разъему «85» реле зажигания);
В – провода заднего жгута, подключаемые к указателю уровня топлива.
Порядок условной нумерации разъемов в колодках:
Читайте также:
а – контроллера;
б – блока управления противоугонной системой;
в – датчика потока воздуха;
г – датчика скорости;
д – индикатора состояния противоугонной системы;
е – электробензонасоса и датчика кислорода;
ж – дроссельного патрубка;
з – модуля зажигания.
* Серые провода в разъеме 25 – сигнал скорости автомобиля, желто-красный провод – сигнал расхода топлива (для маршрутного компьютера).
Обслуживание и диагностика топливной системы Ваз 21214 с инжектором
Топливная система автомобиля Ваз 21214 с инжектором играет ключевую роль в обеспечении эффективной работы двигателя. Правильное обслуживание и диагностика этой системы необходимы для поддержания ее работоспособности и предотвращения возможных неисправностей.
Обслуживание топливной системы включает в себя регулярные проверки и замены различных компонентов. Основные элементы, требующие внимания, это топливный насос, фильтры, инжекторы и регулятор давления. Рекомендуется проверять состояние топливного фильтра каждые 15-20 тысяч километров пробега, так как загрязненный фильтр может привести к снижению производительности двигателя и увеличению расхода топлива.
Топливный насос, расположенный в баке, также требует периодической проверки. Его работоспособность можно оценить по звуку, который он издает при включении зажигания. Если насос не слышен или работает с перебоями, это может указывать на необходимость его замены. Важно помнить, что замена насоса должна производиться только с использованием оригинальных запчастей, чтобы избежать проблем с совместимостью.
Инжекторы, отвечающие за распыление топлива в камеру сгорания, также подлежат регулярной проверке. Загрязнение инжекторов может привести к неравномерной работе двигателя, повышенному расходу топлива и увеличению выбросов. Для очистки инжекторов можно использовать специальные химические средства, которые добавляются в топливо, или проводить их ультразвуковую очистку в сервисном центре.
Регулятор давления топлива обеспечивает стабильное давление в системе, что критически важно для правильной работы инжекторов. Проверка его работоспособности может быть выполнена с помощью манометра. Нормальное давление должно находиться в пределах 3-4 бар. Если давление ниже нормы, это может свидетельствовать о неисправности регулятора или засорении фильтра.
Диагностика топливной системы Ваз 21214 включает в себя не только визуальный осмотр, но и использование диагностического оборудования. С помощью сканера можно считать коды ошибок, которые могут указывать на проблемы с системой впрыска. Также важно проверять наличие утечек топлива, которые могут возникнуть из-за износа шлангов или соединений.
-
Читайте также:
Для обеспечения надежной работы топливной системы рекомендуется использовать качественное топливо и регулярно проводить профилактические работы. Это не только продлит срок службы компонентов системы, но и улучшит общую производительность автомобиля.
Вопрос-ответ
Какова основная функция топливной системы в ВАЗ 21214 с инжектором?
Основная функция топливной системы заключается в подаче топлива к двигателю в нужном объеме и под нужным давлением, а также в обеспечении его смешивания с воздухом для оптимального сгорания. Это позволяет двигателю работать эффективно и с минимальными выбросами вредных веществ.
Какие основные компоненты входят в состав топливной системы инжектора ВАЗ 21214?
Основные компоненты топливной системы инжектора ВАЗ 21214 включают топливный насос, топливный фильтр, инжекторы, регулятор давления топлива и топливные магистрали. Каждый из этих элементов играет важную роль в обеспечении стабильной работы системы.
Как часто нужно проверять и обслуживать топливную систему автомобиля?
Рекомендуется проводить проверку и обслуживание топливной системы каждые 15-20 тысяч километров пробега. Это включает в себя замену топливного фильтра, проверку состояния инжекторов и диагностику работы топливного насоса, что поможет предотвратить возможные неисправности и продлить срок службы системы.
Советы
СОВЕТ №1
Перед началом работы с топливной системой обязательно ознакомьтесь с технической документацией на ваш автомобиль. Это поможет вам лучше понять схему и избежать ошибок при ремонте или замене компонентов.
СОВЕТ №2
При проведении диагностики топливной системы используйте только качественные инструменты и запчасти. Это обеспечит надежность работы системы и продлит срок службы автомобиля.
СОВЕТ №3
Регулярно проверяйте состояние фильтров и насосов топливной системы. Загрязненные фильтры могут привести к снижению производительности двигателя и увеличению расхода топлива.
СОВЕТ №4
Не забывайте о безопасности: перед работой с топливной системой отключите аккумулятор и избегайте открытого огня. Топливо является легковоспламеняющимся веществом, и соблюдение мер предосторожности крайне важно.
