Проверяем модуль зажигания на инжекторной ВАЗ-2110 8 клапанов своими руками

На автомобили ВАЗ-2110 в разные периоды устанавливались различные двигатели, как карбюраторные, так и инжекторные. Тем не менее, вне зависимости от типа системы питания и количества клапанов (8 или 16), все эти моторы основаны на агрегатной базе старых двигателей 21083 и 21093. Наиболее современным из них является 16-клапанный 1,6-литровый двигатель ВАЗ 21124, обладающий мощностью в 89 лошадиных сил. В данной статье мы рассмотрим модуль зажигания для 8-клапанных моторов 2111 и 21114 (1,6 л), проверим его функциональность и подберем подходящую замену для неисправного модуля.

замена модуля

Эксперты в области автомобильной электроники подчеркивают важность правильной схемы подключения модуля зажигания для обеспечения надежной работы двигателя ВАЗ 2110 с инжектором на 8 клапанов. Они отмечают, что корректное соединение всех элементов системы зажигания, включая катушки и датчики, критично для стабильной работы двигателя и его производительности. Неправильное подключение может привести к сбоям в зажигании, что, в свою очередь, негативно скажется на расходе топлива и динамике автомобиля. Специалисты рекомендуют внимательно изучить схему и следовать инструкциям, чтобы избежать распространенных ошибок. Также они советуют использовать оригинальные детали и проверенные компоненты, что значительно повысит надежность системы зажигания.

Катушка зажигания и модуль зажигания. В чём различия?

Версия модуля на 8-ми клапанной ВАЗ-2110

На модель «десятка» устанавливались два различных 8-клапанных двигателя с объемами 1,5 литра (модель 2111) и 1,6 литра (модель 21114). Эти двигатели оснащены разными модулями зажигания.

1. Полуторалитровый двигатель комплектуется модулем с артикулом 2112-3705010,
2. в то время как двигатель объемом 1,6 литра использует модуль 2111-3705010.

Стоимость модуля для двигателя 1,5 литра составляет примерно 1500-2100 рублей, а модуль для 1,6-литрового мотора обойдется на 500 рублей дешевле.

Интересные факты

Вот несколько интересных фактов о схеме подключения модуля зажигания на ВАЗ 2110 с инжекторным двигателем на 8 клапанов:

1. Модуль зажигания: ВАЗ 2110 использует модуль зажигания, который управляет искровым зажиганием в зависимости от сигналов от датчика положения коленчатого вала. Это позволяет оптимизировать процесс сгорания и улучшить эффективность работы двигателя.

2. Система зажигания: В отличие от традиционных систем с распределителем, в ВАЗ 2110 применяется бесконтактная система зажигания, что снижает износ деталей и повышает надежность. Это также позволяет уменьшить количество необходимых регулировок и улучшить стабильность работы двигателя.

3. Подключение проводов: При подключении модуля зажигания важно соблюдать правильную полярность и порядок подключения проводов. Неправильное подключение может привести к сбоям в работе двигателя или даже его повреждению. Важно следовать схеме, указанной в сервисной документации, чтобы избежать ошибок.

Эти факты подчеркивают важность правильного подключения и работы системы зажигания для обеспечения надежности и эффективности двигателя ВАЗ 2110.

Какой лучше?

Наиболее надежными модулями зажигания являются устройства СОАТЭ, выпускаемые в городе Старый Оскол.

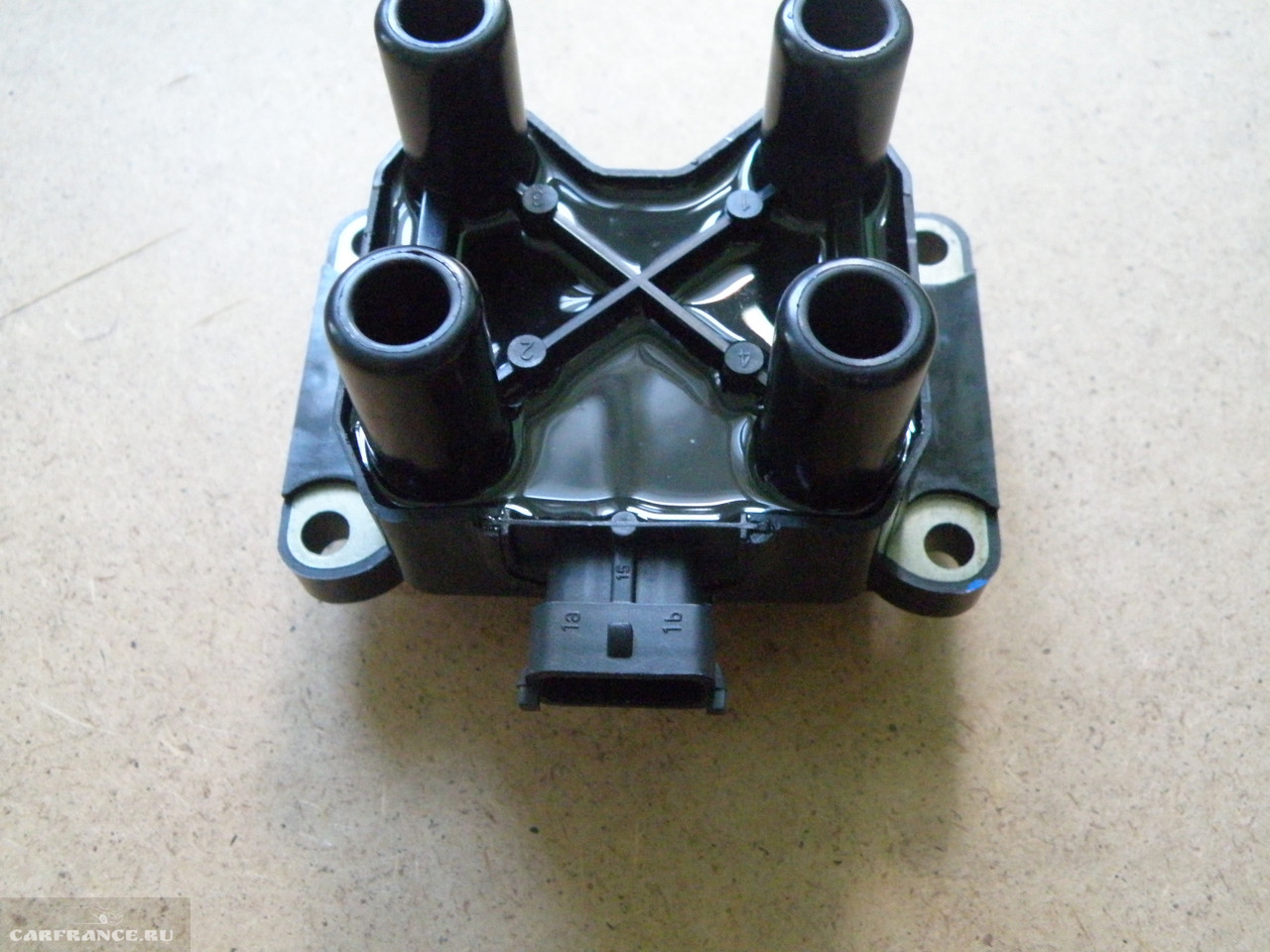

Строение модуля

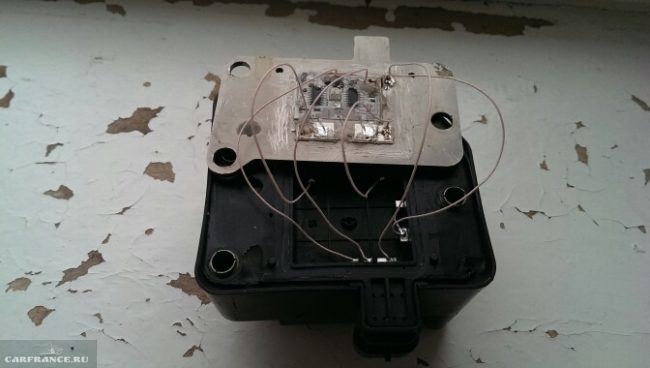

Модуль включает в себя две катушки зажигания и два высоковольтных ключа-коммутатора.

Каждая катушка отвечает за создание импульса высокого напряжения и представляет собой элементарный трансформатор, состоящий из двух обмоток: первичной (с напряжением индукции около 500 В) и вторичной (с напряжением индукции не менее 20 кВ). Все компоненты размещены в одном корпусе, на котором находятся разъем для сигнальных проводов (подключаемых к блоку управления двигателем) и четыре выхода для высоковольтных проводов.

Работа модуля основана на принципе холостой искры — он выдает искру попарно для 1-4 и 2-3 цилиндров в соответствии с импульсами, поступающими от ЭБУ.

Неисправности модулей зажигания на ВАЗ-2110. Диагностика своими руками

Главная функция модуля заключается в обеспечении качественной искры, необходимой для воспламенения топливной смеси.

Если этого не происходит, возникают проблемы с двигателем:

1. снижение мощности;
2. увеличенный расход топлива;
3. задержки при ускорении;
4. нестабильные обороты на холостом ходу;
5. невозможность запуска двигателя.

Признаки

1. В случае, если одна из катушек модуля выходит из строя, два цилиндра перестают функционировать. Это можно заметить даже без специального оборудования — двигатель начинает дергаться на холостом ходу, запуск становится затруднённым, расход топлива резко увеличивается, а динамика заметно ухудшается.

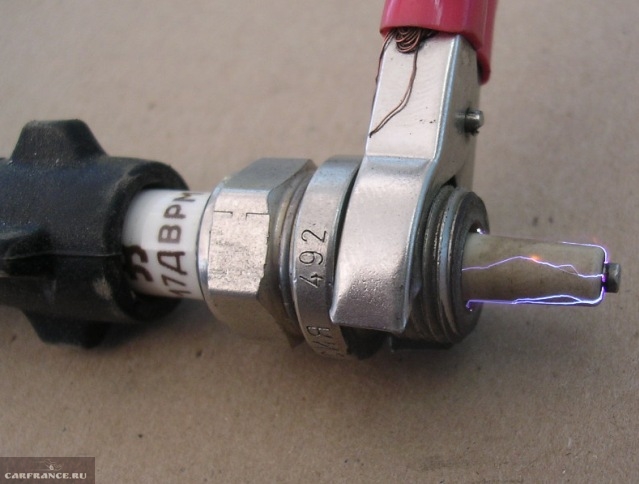

2. Чтобы исключить другие элементы системы зажигания, необходимо убедиться в исправности свечей. Для этого выкручиваем их и проверяем наличие искры на каждой свече, прокручивая двигатель с помощью стартера. Свечу следует положить с надетым высоковольтным проводом на головку так, чтобы её корпус (резьбовая часть) касался массы двигателя. Если искры нет или она слабая, заменяем свечу на исправную.

3. Если это не дало результата, переходим к проверке высоковольтных проводов. Таким образом, мы исключим из списка неисправных элементов свечи, колпачки и высоковольтные провода. Далее будем проверять модуль зажигания.

Как проверить модуль зажигания?

Прежде всего, тщательно осматриваем корпус модуля. На его поверхности не должно быть ни сколов, ни трещин, ни прогаров. Если корпус повреждён, модуль подлежит замене без обсуждений.

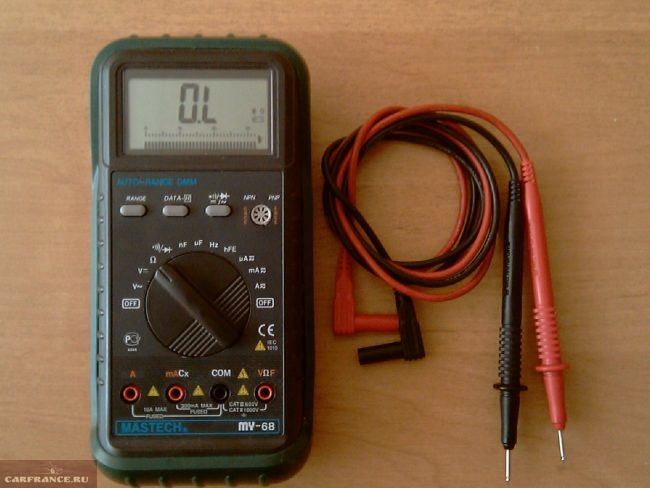

Если нестабильная искра наблюдается только на 1-4 или 2-3 цилиндрах, скорее всего, одна из катушек модуля повреждена. В любом случае, мы проведем полную проверку устройства. Для этого нам понадобится стандартный мультиметр.

Порядок диагностики

Диагностический процесс может выглядеть следующим образом:

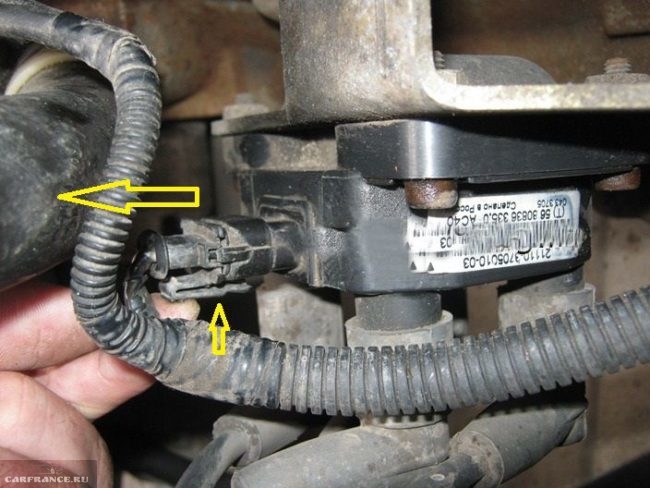

• Отключаем коннектор с сигнальными проводами от модуля.

• Включаем зажигание и измеряем напряжение на выводе 15 (центральный) колодки управляющих проводов. Нормальное значение — 12 В. Если напряжение падает или отсутствует при исправном аккумуляторе, это указывает на то, что блок управления двигателем не подает питание на модуль. Следовательно, проблема заключается в ЭБУ.

• Снимаем высоковольтные провода, откручиваем крепежные болты модуля и извлекаем его.

• Проверяем сопротивление первичных обмоток катушек: устанавливаем мультиметр в режим измерения сопротивления и снимаем показания с крайнего правого и центрального вывода, затем с крайнего левого и центрального вывода. Нормальное сопротивление первичных обмоток составляет примерно 0,5 Ом.

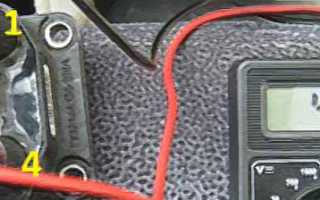

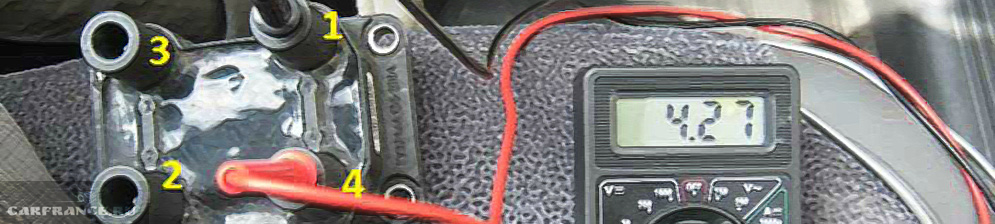

Сопротивление вторичных обмоток измеряем между выводами 1-4 и 2-3 высоковольтных проводов. Нормальное значение — 5,4 кОм. Если результаты измерений не соответствуют указанным значениям, это свидетельствует о некорректной работе катушки.

Проверяем модуль на наличие короткого замыкания. Для этого один щуп тестера устанавливаем на центральный вывод 15, а второй — на металлический корпус. Прибор должен показать отсутствие короткого замыкания (значение единица или бесконечность). В противном случае, одна из катушек может быть замкнута на корпус.

Ошибки

Неисправность модуля можно выявить с помощью сканера ошибок. Вот коды ошибок, которые могут указывать на проблемы с модулем:

1. Р-3000, Р-3001, Р-3002, Р-3003 и Р-3004 — пропуски зажигания, причиной могут быть как сам модуль, так и свечи, высоковольтные провода или ЭБУ;
2. Р-0351 — неисправность катушки 1-4 цилиндров;
3. Р-0352 — неисправность катушки 2-3 цилиндров.

Однако показания сканера не всегда свидетельствуют о проблемах именно с модулем.

Возможно, что причиной неисправности являются свечи или поврежденные высоковольтные провода. Если мы уже провели их диагностику, то ответственность полностью ложится на модуль зажигания. В таком случае его можно отремонтировать самостоятельно или приобрести новый, что будет быстрее и проще, а также обеспечит надежную работу системы зажигания. Желаем всем удачи в работе, мощной искры и безопасных поездок!

Видео о том, как проверить модуля зажигания мультиметром

Как проверить модуль зажигания, катушку зажигания и бронепровода?!

Рекомендации по замене модуля зажигания

Замена модуля зажигания на автомобиле ВАЗ 2110 с инжекторным двигателем на 8 клапанов — это важная процедура, которая может значительно повлиять на работу двигателя и его общую производительность. При выполнении этой операции необходимо учитывать несколько ключевых моментов, чтобы избежать ошибок и обеспечить надежную работу нового модуля.

Во-первых, перед заменой модуля зажигания рекомендуется тщательно ознакомиться с технической документацией на ваш автомобиль. Это поможет понять, какой именно модуль подходит для вашей модели, а также узнать о необходимых инструментах и последовательности действий.

Во-вторых, перед началом работы необходимо отключить аккумулятор. Это предотвратит случайное замыкание и защитит электронные компоненты автомобиля от повреждений. После отключения аккумулятора можно приступать к снятию старого модуля зажигания.

Сначала необходимо снять защитный кожух, если он имеется. Затем открутите крепежные болты, которые фиксируют модуль зажигания на месте. Обычно это 2-3 болта, которые легко доступны. После этого аккуратно отсоедините электрические разъемы от модуля. Важно делать это осторожно, чтобы не повредить провода и разъемы.

После снятия старого модуля можно установить новый. Убедитесь, что новый модуль соответствует спецификациям вашего автомобиля. Установите его на место, зафиксировав крепежными болтами. Не забудьте подключить электрические разъемы, следя за тем, чтобы они плотно сидели на своих местах.

После установки нового модуля зажигания рекомендуется проверить его работу. Для этого подключите аккумулятор и запустите двигатель. Обратите внимание на его работу: двигатель должен работать ровно, без перебоев и посторонних звуков. Если возникают какие-либо проблемы, стоит еще раз проверить правильность подключения и установку модуля.

Также важно помнить о том, что замена модуля зажигания — это не единственная мера по поддержанию системы зажигания в исправном состоянии. Регулярная проверка и замена свечей зажигания, а также диагностика системы зажигания помогут избежать серьезных проблем в будущем.

В заключение, замена модуля зажигания на ВАЗ 2110 — это достаточно простая, но важная процедура, которая требует внимательности и аккуратности. Следуя рекомендациям и соблюдая последовательность действий, вы сможете успешно выполнить замену и обеспечить надежную работу вашего автомобиля.

Вопрос-ответ

Откуда идут провода на модуль зажигания?

Кабели отходят от свечей зажигания и подсоединяются к трамблеру или катушке. Их количество зависит от числа цилиндров двигателя. Место расположения и конкретная схема подключения зависит от модели и модификации автомобиля.

Как ведет себя машина при неисправном модуле зажигания?

Падения мощности и регулярные рывки при работе двигателя. Рывки и нестабильности во время работы мотора указывают на неполадки с катушкой зажигания. Двигатель перестает работать нормально, начинает вибрировать, трещать на холостых оборотах.

К чему подключается модуль зажигания?

Модуль управления зажиганием — важнейший компонент системы зажигания автомобиля. Он управляет моментом зажигания и искрообразованием, обеспечивая эффективное сгорание и оптимальную работу двигателя. Он взаимодействует с другими компонентами, такими как катушка зажигания и распределитель зажигания, обеспечивая мгновенное образование искры.

Советы

СОВЕТ №1

Перед началом работы обязательно отключите аккумулятор, чтобы избежать короткого замыкания и повреждения электрооборудования автомобиля. Это поможет обеспечить вашу безопасность и защитить систему зажигания.

СОВЕТ №2

Изучите схему подключения модуля зажигания заранее. Обратите внимание на цветовую кодировку проводов и их назначение. Это поможет избежать ошибок при подключении и обеспечит правильную работу системы зажигания.

СОВЕТ №3

При установке нового модуля зажигания убедитесь, что все соединения надежны и не имеют коррозии. Используйте специальные средства для защиты контактов от окисления, чтобы продлить срок службы системы зажигания.

СОВЕТ №4

После завершения подключения модуля зажигания проверьте его работу. Запустите двигатель и убедитесь, что он работает стабильно. Если возникают проблемы, проверьте все соединения и обратитесь к специалисту, если необходимо.
