Вакуумный электроклапан — ключевой элемент системы управления двигателем автомобилей ВАЗ, оптимизирующий его работу и снижая выбросы вредных веществ. В статье рассмотрим принцип работы вакуумного электроклапана, его функции, возможные неисправности и способы их устранения. Знание о вакуумном электроклапане поможет владельцам автомобилей ВАЗ лучше понимать работу своих машин и своевременно проводить ремонты, что увеличивает срок службы автомобиля и улучшает его эксплуатационные характеристики.

Электромагнитный клапан холостого хода (ЭПХХ) карбюратора

Электронное управление карбюратором в своем стандартном исполнении включает в себя несколько ключевых компонентов, среди которых особое внимание следует уделить электромагнитному клапану. Этот элемент системы распределения топлива играет критически важную роль в поддержании стабильности и точной регулировке холостого хода двигателя, что в конечном итоге позволяет владельцам карбюраторных автомобилей экономить значительные суммы на топливе каждый год. В следующем материале мы подробнее рассмотрим, что собой представляет этот удивительный узел, как он функционирует и какие неисправности могут его затронуть.

Эксперты отмечают, что вакуумный электроклапан является важным компонентом системы управления двигателем автомобилей марки ВАЗ. Его основная функция заключается в регулировании подачи воздуха в впускной коллектор, что напрямую влияет на эффективность сгорания топлива и, соответственно, на мощность двигателя. Специалисты подчеркивают, что правильная работа клапана обеспечивает оптимальные условия для работы двигателя, что способствует снижению расхода топлива и уменьшению выбросов вредных веществ в атмосферу.

Кроме того, эксперты акцентируют внимание на необходимости регулярной диагностики и обслуживания вакуумного электроклапана, так как его неисправности могут привести к серьезным проблемам в работе двигателя. В случае выхода из строя, автомобиль может потерять динамику и увеличивать расход топлива. Поэтому своевременное внимание к этому элементу системы может существенно продлить срок службы автомобиля и улучшить его эксплуатационные характеристики.

Как проверить обратный клапан ВУТ

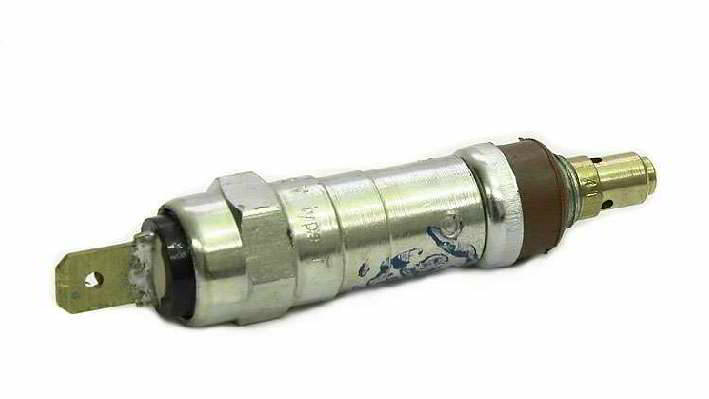

Устройство и принцип работы электромагнитного клапана

Электромагнитный клапан, известный также как экономайзер принудительного холостого хода (ЭПХХ), является важным элементом карбюраторов современных автомобилей. Его активное применение началось в 80-х годах прошлого века, когда усилилась конкуренция между инжекторными и карбюраторными системами. Это было обусловлено тем, что инжекторные двигатели демонстрировали значительно меньший расход топлива, что привлекало внимание многих автолюбителей.

Чтобы сократить расход топлива у карбюраторных двигателей, инженеры начали внедрять электронику в их конструкцию. Основная идея заключалась в использовании электронных устройств для снижения потребления горючего. В результате этого процесса появился электромагнитный клапан карбюратора, а также другие электрические компоненты, которые улучшили его работу. Но зачем это было сделано и как это повлияло на конкурентоспособность карбюраторных двигателей по сравнению с инжекторными? Для понимания этого вопроса необходимо рассмотреть принцип работы ЭПХХ.

Электромагнитный клапан карбюратора представляет собой устройство, которое функционирует от электрического тока и выполняет определённые задачи. Его основная функция заключается в обеспечении стабильного и оптимального холостого хода двигателя в принудительном режиме. Оптимизация достигается тем, что при работе двигателя в режимах, не требующих расхода топлива (например, при переключении на более низкую передачу или катании накатом), ЭПХХ прекращает подачу топлива, не задействуя дроссельную заслонку. Это происходит благодаря специальным каналам, которые обеспечивают подачу топлива на холостом ходу. В этом процессе работают только жиклёры холостого хода, клапаны и некоторые пути в карбюраторе, в то время как камеры и дроссельная заслонка остаются неактивными.

В результате использования ЭПХХ достигаются следующие преимущества:

1. Во-первых, экономия топлива при работе двигателя в режиме принудительного холостого хода.
2. Во-вторых, создание стабильного и оптимизированного холостого хода.
3. В-третьих, обеспечение качественного и беспроблемного прогрева двигателя при запуске за счёт увеличенной подачи топлива через ЭПХХ.
4. В-четвёртых, исключение ненужной работы дроссельной заслонки и других компонентов карбюратора.
5. В-пятых, оптимизация работы двигателя в целом, что значительно увеличивает его срок службы.

Следует отметить, что экономайзер управляется специальным устройством, называемым «блоком управления электромагнитным клапаном карбюратора». Этот блок постоянно отслеживает работу двигателя, основываясь на данных датчиков (обороты, температура двигателя и т.д.), и отправляет соответствующие команды ЭПХХ. В свою очередь, клапан, используя движение штока (небольшой иглы), либо перекрывает, либо открывает каналы подачи топлива на холостом ходу. В целом, в работе экономайзера нет ничего сложного, что наглядно демонстрирует вышеизложенное описание устройства. Для лучшего понимания рекомендуем ознакомиться с представленными схемами:

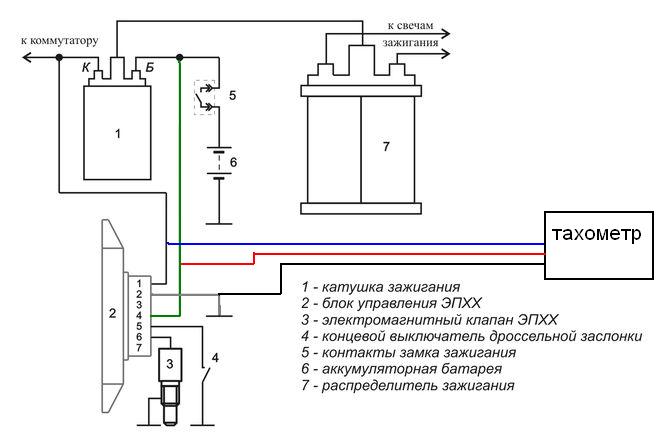

Схема подключения типового ЭПХХ:

Принцип работы клапана совместно с блоком управления:

Интересные факты

Вот несколько интересных фактов о вакуумном электроклапане, используемом в автомобилях ВАЗ:

1. Управление системой впуска: Вакуумный электроклапан играет ключевую роль в управлении системой впуска воздуха в двигателе. Он регулирует подачу воздуха в зависимости от нагрузки и оборотов двигателя, что позволяет оптимизировать его работу и снизить расход топлива.

2. Снижение выбросов: Использование вакуумного электроклапана помогает уменьшить выбросы вредных веществ в атмосферу. Он обеспечивает более точное управление процессом сгорания, что способствует более полному сгоранию топлива и снижению уровня токсичных газов.

3. Интеграция с электронными системами: Современные модели автомобилей ВАЗ могут использовать вакуумные электроклапаны в сочетании с электронными системами управления двигателем. Это позволяет более эффективно адаптировать работу двигателя к различным условиям эксплуатации и улучшает общую производительность автомобиля.

Комплект управляемого выхлопа (вакуумная заслонка 51мм) с пультом ДУ🔥#ваз #лада #тюнинг

Возможные неполадки с ЭПХХ

Электромагнитный клапан – это надежный элемент автомобиля, который, хотя и не подвержен частым поломкам, не всегда работает безупречно. На постсоветском пространстве наиболее распространены электромагнитные клапаны карбюраторов «Солекс» и «ДААЗ», поэтому давайте рассмотрим типичные неисправности ЭПХХ на их примере. Вот список наиболее распространенных проблем с этим узлом:

• Забит жиклёр клапана. Эта неисправность обычно возникает вместе с общими сбоями в работе карбюратора на всех режимах работы двигателя. Для устранения проблемы необходимо разобрать карбюратор, тщательно его продуть и очистить. Особое внимание следует уделить жиклёру ЭПХХ и каналам карбюратора, которые с ним взаимодействуют;

• Шток (игла) клапана застрял или другие элементы устройства вышли из строя (например, пружина или сердечник). В этом случае экономайзер не проявляет никаких признаков работы. Часто неисправный ЭПХХ не подлежит ремонту. Однако в некоторых случаях может помочь снятие клапана с карбюратора, его продувка и подключение к альтернативному источнику питания. Если клапан не заработал, то его замена становится необходимой;

• Поврежден провод подключения. Эта проблема довольно распространена и часто связана с низким качеством изготовления ЭПХХ и его проводов. Для диагностики достаточно подключить клапан к источнику питания вне системы автомобиля и проверить его работу, двигая провод в разные стороны. Обычно такая неисправность не поддается ремонту, но можно попробовать заменить провод, обрезав его как можно ближе к корпусу экономайзера, или устранить повреждение в цепи другим способом;

• Неисправен блок управления ЭПХХ. В этом случае клапан работает нормально при подключении к альтернативному источнику питания, но не функционирует в карбюраторе. Проблема решается заменой блока управления, подключаемого к ЭПХХ;

• Электромагнитный клапан имеет производственный дефект. Это довольно распространенное явление. Бывали случаи, когда из 10-20 ЭПХХ, выставленных на продажу, работали лишь 1-2. Если вы столкнулись с такой ситуацией, достаточно заменить клапан на новый и не переживать.

Все перечисленные неисправности имеют один общий симптом – нестабильная работа на холостом ходу автомобиля. Если вы столкнулись с подобными проблемами, в первую очередь проверьте электромагнитный клапан и его блок управления, а затем переходите к проверке основных жиклёров холостого хода и других компонентов карбюратора.

Диагностика неисправности

Многие люди, не обладающие глубокими знаниями в области авторемонта, часто задаются вопросом: «Как проверить, работает ли электромагнитный клапан и его блок управления?» На самом деле, это не так сложно, но есть несколько важных моментов, которые стоит учесть. Чтобы наши читатели могли легко разобраться в диагностике ЭПХХ, мы подготовили пошаговую инструкцию. Она выглядит следующим образом:

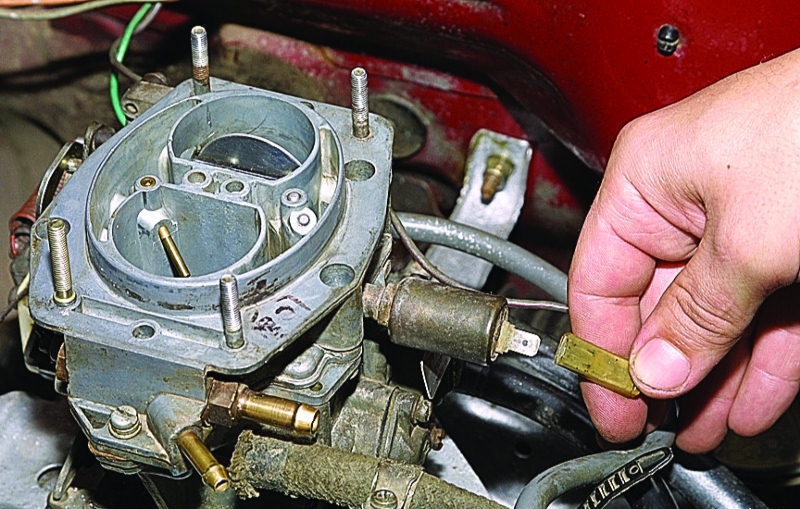

• В первую очередь, найдите, где именно расположен экономайзер на вашем автомобиле. Обычно он выглядит так;

• Затем запустите двигатель, прокатитесь на автомобиле, остановитесь и проанализируйте его работу на холостом ходу. Если на всех этапах работы двигателя возникают сбои, стоит в первую очередь проверить электромагнитный клапан;

• После того как двигатель остынет, заведите его снова и отключите ЭПХХ от карбюратора, аккуратно сняв соответствующую клемму с помощью пинцета. Затем наблюдайте за работой двигателя. Если все в порядке и шток (игла) экономайзера выдвинулся, то, скорее всего, с ним всё в порядке. В этом случае проблема может быть связана с основным жиклёром холостого хода или другими элементами карбюратора. Если же шток не выдвинулся и двигатель быстро заглох после отключения экономайзера, то он неисправен;
• Теперь снимите ЭПХХ с автомобиля и подключите его к альтернативному источнику питания (например, напрямую к аккумулятору). В течение 10-120 секунд шток работающего экономайзера должен выдвинуться и издать характерный щелчок. Если это происходит, но при подключении к сети автомобиля игла ЭПХХ не выдвигается, то неисправен либо его блок управления, либо проводка клапана. Если же шток остается на месте в обоих случаях, то экономайзер необходимо заменить или попытаться отремонтировать.

Помните, что окончательную неисправность электромагнитного клапана можно установить только в том случае, если все остальные элементы карбюратора работают исправно. В противном случае делать конкретные выводы не стоит.

На этом завершается наиболее важная информация о ЭПХХ современных карбюраторов. Надеемся, что представленный материал оказался для вас полезным. Удачи на дорогах и в ремонте!

Электромагнитный клапан ваз 21099- как правильно закручивать

Ремонт и замена вакуумного электроклапана

Вакуумный электроклапан является важным элементом системы управления двигателем автомобиля ВАЗ. Он отвечает за регулирование подачи вакуума в различные системы, такие как система рециркуляции отработавших газов (EGR) и система управления дроссельной заслонкой. В случае неисправности вакуумного электроклапана могут возникнуть проблемы с работой двигателя, такие как нестабильные обороты, повышенный расход топлива и увеличение выбросов вредных веществ.

Ремонт вакуумного электроклапана может быть сложной задачей, так как он состоит из нескольких компонентов, включая электромагнит, мембрану и корпус. Первым шагом в диагностике неисправности является визуальный осмотр на наличие повреждений, коррозии или загрязнений. Если клапан загрязнен, его можно очистить с помощью специальных средств для очистки карбюраторов или бензиновых систем. Однако, если повреждения серьезные, например, трещины в корпусе или износ мембраны, то ремонт может оказаться нецелесообразным.

Если после очистки клапан все еще не работает должным образом, необходимо проверить его электрическую часть. Для этого используется мультиметр, который позволяет измерить сопротивление обмотки электромагнита. Нормальное значение сопротивления должно находиться в пределах 20-30 Ом. Если сопротивление выходит за эти пределы, клапан подлежит замене.

Замена вакуумного электроклапана не требует специальных навыков и может быть выполнена самостоятельно. Для этого необходимо выполнить следующие шаги:

• Отключить аккумулятор, чтобы избежать короткого замыкания.
• Снять старый вакуумный электроклапан, отсоединив все трубки и электрические разъемы.
• Установить новый клапан на место старого, убедившись, что все соединения надежно закреплены.
• Подключить электрические разъемы и трубки, следя за тем, чтобы не было перекручиваний и зажимов.
• Подключить аккумулятор и проверить работу нового клапана, запустив двигатель и наблюдая за его поведением.

Важно отметить, что при замене вакуумного электроклапана рекомендуется использовать оригинальные запчасти или качественные аналоги, чтобы избежать повторных поломок и обеспечить надежную работу системы. Также стоит обратить внимание на состояние других компонентов системы, так как неисправности в них могут привести к преждевременному выходу из строя нового клапана.

Вопрос-ответ

Можно ли использовать электромагнитные клапаны для вакуума?

Принцип действия (прямой, полупрямой): электромагнитные клапаны прямого и полупрямого действия идеально подходят для вакуумных систем. Для их правильной работы не требуется значительных перепадов давления между впускным и выпускным отверстиями.

Как понять, что вышел из строя электромагнитный клапан?

Чтобы понять, что электромагнитный клапан вышел из строя, обратите внимание на следующие признаки: отсутствие реакции клапана на подачу электрического сигнала, утечки жидкости в месте соединения, шумы или вибрации при работе, а также неправильное функционирование системы, в которой он установлен (например, постоянное открытие или закрытие потока). Если клапан не открывается или не закрывается, это может указывать на его неисправность.

Можно ли ездить без электроклапана?

Технически – да, но это потребует ручной регулировки карбюратора и контроля подачи топлива.

Советы

СОВЕТ №1

Перед заменой вакуумного электроклапана обязательно проверьте его работоспособность с помощью мультиметра. Это поможет избежать ненужных затрат на покупку нового устройства, если проблема заключается в другом компоненте системы.

СОВЕТ №2

Регулярно очищайте вакуумные шланги от загрязнений и проверяйте их на наличие трещин или повреждений. Это обеспечит стабильную работу электроклапана и предотвратит возможные утечки вакуума.

СОВЕТ №3

При установке нового вакуумного электроклапана следуйте инструкциям производителя и убедитесь, что все соединения надежно закреплены. Неправильная установка может привести к сбоям в работе системы управления двигателем.

СОВЕТ №4

Если вы заметили проблемы с работой двигателя, такие как нестабильные обороты или повышенный расход топлива, не игнорируйте их. Проверьте вакуумный электроклапан и другие связанные компоненты, так как они могут быть причиной неисправностей.
