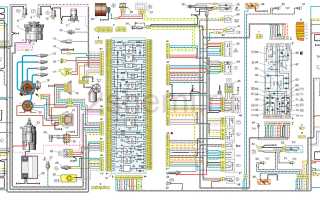

В статье рассмотрим проводку инжекторного двигателя автомобиля ВАЗ 2109 с 8-клапанным мотором. Проводка обеспечивает связь между компонентами двигателя и управляющей электроникой. Понимание её структуры поможет владельцам и автолюбителям в диагностике, устранении неисправностей, а также в ремонтах и модернизациях. Предоставим схемы, описание основных элементов и советы по работе с проводкой, что сделает вашу работу с автомобилем более эффективной и безопасной.
Электрооборудование 2108 Полная схема

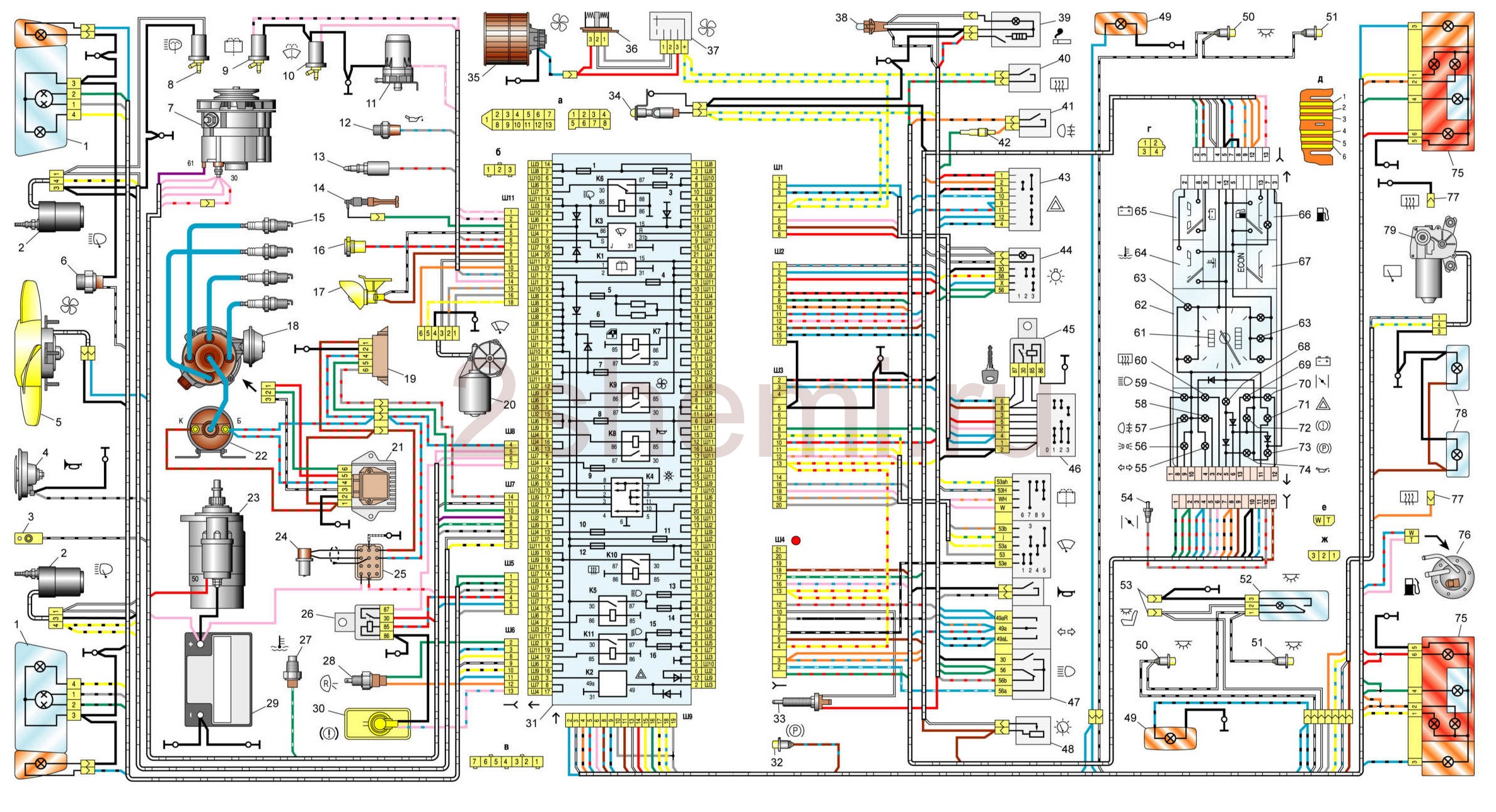

Схема электрического оборудования автомобилей ВАЗ-2108, ВАЗ-21083, ВАЗ-2109, ВАЗ-21093 и ВАЗ-21099 в исполнении «стандарт» (с приборной панелью модели 2108, с монтажным блоком типа 17.3722, произведенные в период с 1988 по 1999 годы).
Эксперты отмечают, что проводка инжектора на ваз 2109 с 8 клапанами играет ключевую роль в обеспечении стабильной работы двигателя. Она отвечает за передачу сигналов от блока управления к различным датчикам и исполнительным механизмам, что позволяет оптимизировать процесс впрыска топлива и зажигания. Важно, чтобы проводка была в хорошем состоянии, так как повреждения или коррозия могут привести к сбоям в работе системы. Специалисты рекомендуют регулярно проверять целостность изоляции и соединений, а также следить за состоянием разъемов. При необходимости замены проводки важно использовать качественные комплектующие, чтобы избежать проблем в будущем. Правильная установка и настройка проводки обеспечивают надежную работу инжектора и, как следствие, повышают эффективность двигателя.
Полная схема
1 – блок-фара;
2 – моторедуктор для очистки фары*;
3 – переключатель подкапотной лампы;
4 – звуковой сигнал;
5 – электродвигатель вентилятора системы охлаждения двигателя;
6 – датчик активации электродвигателя вентилятора;
7 – генератор;
8 – электромагнитный клапан для омывателя фар*;
9 – электромагнитный клапан для омывателя заднего стекла* (не устанавливается на ВАЗ-21099);
10 – электромагнитный клапан для омывателя ветрового стекла;
11 – электродвигатель омывателя стекол;
12 – датчик контрольной лампы давления масла;
13 – электромагнитный клапан карбюратора;
14 – концевой выключатель карбюратора;
15 – свечи зажигания;
16 – штепсельная розетка для переносной лампы;
17 – подкапотная лампа;
18 – датчик-распределитель зажигания;
19 – блок управления электромагнитным клапаном карбюратора;
20 – моторедуктор для очистки ветрового стекла;
21 – коммутатор;
22 – катушка зажигания;
23 – стартер;
24 – датчик верхней мертвой точки первого цилиндра**;
25 – колодка для диагностики**;
26 – реле для активации стартера;
27 – датчик температуры охлаждающей жидкости;
28 – выключатель заднего хода;
29 – аккумуляторная батарея;
30 – датчик уровня тормозной жидкости;
31 – монтажный блок;
32 – выключатель контрольной лампы стояночного тормоза;
33 – выключатель стоп-сигнала;
34 – лампа для освещения вещевого ящика;
35 – электродвигатель вентилятора отопителя;
36 – дополнительный резистор для электродвигателя отопителя;
37 – переключатель вентилятора отопителя;
38 – лампа подсветки рычагов отопителя;
39 – прикуриватель;
40 – выключатель обогрева заднего стекла;
41 – выключатель заднего противотуманного света;
42 – предохранитель для цепи противотуманного света;
43 – выключатель аварийной сигнализации;
44 – выключатель наружного освещения;
45 – реле зажигания;
46 – выключатель зажигания;
47 – подрулевой переключатель;
48 – выключатель освещения приборов;
49 – боковой указатель поворота;
50 – выключатель плафона на стойке передней двери;
51 – выключатель плафона на стойке задней двери (не устанавливался на ВАЗ-2108 и ВАЗ-21083);
52 – плафон;
53 – колодки для подключения к плафону индивидуального освещения салона;
54 – выключатель контрольной лампы воздушной заслонки карбюратора;
55 – контрольная лампа указателей поворота;
56 – контрольная лампа наружного освещения;
57 – контрольная лампа заднего противотуманного света;
58 – резервная контрольная лампа;
59 – контрольная лампа дальнего света фар;
60 – контрольная лампа обогрева заднего стекла;
61 – спидометр;
62 – комбинация приборов;
63 – лампы для освещения комбинации приборов;
64 – указатель температуры охлаждающей жидкости;
65 – вольтметр;
66 – указатель уровня топлива с контрольной лампой резерва;
67 – эконометр;
68 – лампа табло «STOP»;
69 – контрольная лампа заряда аккумуляторной батареи;
70 – контрольная лампа воздушной заслонки карбюратора;
71 – контрольная лампа аварийной сигнализации;
72 – контрольная лампа уровня тормозной жидкости;
73 – контрольная лампа стояночного тормоза;
74 – контрольная лампа давления масла;
75 – задний фонарь;
76 – датчик указателя уровня и резерва топлива;
77 – колодки для подключения к элементу обогрева заднего стекла;
78 – фонари для освещения номерного знака;
79 – моторедуктор для очистки заднего стекла* (не устанавливался на ВАЗ-21099).
Порядок условной нумерации штекеров в колодках:
а – монтажного блока, комбинации приборов, выключателя зажигания и очистителя ветрового стекла (для колодок с другим количеством штекеров – порядок нумерации аналогичный);
б – датчика-распределителя зажигания;
в – коммутатора и блока управления электромагнитным клапаном карбюратора;
г – блок-фар, очистителей фар и заднего стекла;
ж – плафона освещения салона;
е – датчика уровня топлива;
д – задних фонарей (нумерация выводов сверху вниз).
* Устанавливались на некоторые модели автомобилей.
** С 1995 года не устанавливаются.
| Элемент проводки | Описание | Расположение |
|---|---|---|
| Блок предохранителей и реле | Защищает электрические цепи от перегрузок и коротких замыканий. Содержит предохранители для различных систем (ЭБУ, топливный насос, фары и т.д.) и реле для управления мощными потребителями. | Под капотом, с правой стороны по ходу движения, рядом с аккумулятором. |
| Электронный блок управления (ЭБУ) | «Мозг» инжекторной системы. Управляет подачей топлива, зажиганием, холостым ходом и другими параметрами работы двигателя на основе данных от датчиков. | В салоне, под панелью приборов, обычно за бардачком. |
| Жгут проводов двигателя | Объединяет провода, идущие к датчикам двигателя (ДМРВ, ДТОЖ, ДПКВ, ДД), форсункам, модулю зажигания, регулятору холостого хода и другим исполнительным механизмам. | Проходит по двигателю, вдоль коллекторов и головки блока цилиндров. |
| Жгут проводов салона | Содержит провода для приборной панели, освещения салона, стеклоподъемников, отопителя, магнитолы и других потребителей в салоне. | Проходит под панелью приборов, по порогам и под обшивкой салона. |
| Жгут проводов задней части | Отвечает за работу задних фонарей, подсветки номера, датчика уровня топлива в баке. | Проходит по днищу автомобиля, под обшивкой багажника. |
| Датчик массового расхода воздуха (ДМРВ) | Измеряет количество воздуха, поступающего в двигатель, для точного расчета топливной смеси. | Находится между воздушным фильтром и дроссельным узлом. |
| Датчик положения коленчатого вала (ДПКВ) | Определяет положение коленчатого вала для синхронизации работы системы зажигания и впрыска топлива. | Находится на блоке цилиндров, напротив зубчатого венца маховика. |
| Датчик температуры охлаждающей жидкости (ДТОЖ) | Измеряет температуру антифриза, влияя на обогащение топливной смеси и работу вентилятора. | Находится на головке блока цилиндров, обычно рядом с термостатом. |
| Датчик детонации (ДД) | Обнаруживает детонацию в двигателе и передает сигнал ЭБУ для корректировки угла опережения зажигания. | Находится на блоке цилиндров. |
| Датчик положения дроссельной заслонки (ДПДЗ) | Определяет угол открытия дроссельной заслонки, влияя на подачу топлива и режим работы двигателя. | Находится на дроссельном узле. |
| Форсунки | Электромеханические клапаны, распыляющие топливо во впускной коллектор. | Установлены во впускном коллекторе, по одной на каждый цилиндр. |
| Модуль зажигания | Генерирует высоковольтные импульсы для свечей зажигания. | Обычно крепится на двигателе или рядом с ним. |
| Топливный насос | Создает давление в топливной системе, подавая бензин к форсункам. | Находится в топливном баке. |
| Регулятор холостого хода (РХХ) | Управляет подачей воздуха в обход дроссельной заслонки для поддержания стабильных оборотов холостого хода. | Находится на дроссельном узле. |
| Датчик скорости | Передает информацию о скорости автомобиля ЭБУ для корректировки работы двигателя и других систем. | Находится на коробке передач. |
Интересные факты
Вот несколько интересных фактов о проводке инжекторного двигателя на ВАЗ 2109 с 8 клапанами:
-
Сложность системы управления: Проводка инжекторного двигателя ВАЗ 2109 включает в себя множество датчиков и исполнительных механизмов, таких как датчик положения дроссельной заслонки, датчик температуры охлаждающей жидкости и датчик массового расхода воздуха. Эти компоненты работают в связке с ЭБУ (электронным блоком управления), который обрабатывает данные и управляет подачей топлива и зажиганием. Это делает систему более сложной по сравнению с карбюраторными моделями, но и более эффективной в плане расхода топлива и динамики.
-
Устойчивость к внешним воздействиям: Проводка инжекторного двигателя на ВАЗ 2109 была разработана с учетом российских климатических условий. Используемые материалы обладают высокой устойчивостью к перепадам температур и воздействию влаги, что особенно важно для эксплуатации автомобиля в условиях суровых зим и дождливых сезонов. Это позволяет минимизировать вероятность коррозии и повреждений проводки.
-
Модификации и тюнинг: Проводка инжекторного двигателя ВАЗ 2109 часто становится объектом модификаций среди автолюбителей. Многие владельцы автомобилей стремятся улучшить характеристики двигателя, устанавливая более производительные датчики или меняя ЭБУ на более современные версии. Это может привести к улучшению динамики автомобиля и снижению расхода топлива, однако требует глубоких знаний в области электроники и механики.
Устранение распространённых неисправностей проводки
Неисправности проводки на автомобилях ВАЗ 2109 с инжекторным двигателем и 8 клапанами могут проявляться в различных формах, начиная от проблем с запуском двигателя и заканчивая некорректной работой электрооборудования. Важно знать, как выявить и устранить эти неисправности, чтобы обеспечить надежную работу автомобиля.
Одной из самых распространённых проблем является обрыв проводов. Это может произойти из-за механических повреждений, коррозии или старения изоляции. Для диагностики обрыва проводов необходимо использовать мультиметр, который поможет проверить целостность цепей. Если обрыв обнаружен, необходимо заменить поврежденный участок провода, используя качественные материалы и надежные соединения.
Читайте также:
Другой частой неисправностью является плохой контакт в разъемах. Это может привести к перебоям в работе системы впрыска и других электроустройств. Для устранения этой проблемы рекомендуется тщательно очистить контакты разъемов от грязи и окислов, а также использовать специальные средства для защиты от коррозии. Важно также проверить, чтобы разъемы были надежно зафиксированы и не имели механических повреждений.
Короткое замыкание в проводке также может стать причиной серьезных проблем. Оно может возникнуть из-за повреждения изоляции или неправильной установки компонентов. Для выявления короткого замыкания необходимо внимательно осмотреть проводку и проверить каждый участок на наличие повреждений. Если короткое замыкание обнаружено, необходимо устранить причину и заменить поврежденные элементы.
Не стоит забывать и о проблемах с заземлением. Неправильное заземление может привести к нестабильной работе электрооборудования и даже к его выходу из строя. Для проверки заземления следует использовать мультиметр, измеряя сопротивление между кузовом автомобиля и аккумулятором. Если сопротивление слишком высоко, необходимо улучшить контакт заземления, очистив места соединений и, при необходимости, заменив провода.
Также стоит обратить внимание на состояние предохранителей. Перегоревшие предохранители могут указывать на наличие проблем в проводке. Регулярная проверка и замена предохранителей помогут избежать более серьезных неисправностей. При замене предохранителей важно использовать элементы с соответствующими характеристиками, чтобы не допустить перегрузки системы.
В заключение, регулярная диагностика и профилактика проводки на ВАЗ 2109 с инжекторным двигателем помогут избежать многих распространенных неисправностей. Знание основных причин и методов устранения проблем позволит владельцам автомобилей поддерживать их в исправном состоянии и продлить срок службы электрооборудования.
Вопрос-ответ
Какова основная схема проводки для инжектора на ВАЗ 2109?
Основная схема проводки для инжектора на ВАЗ 2109 включает в себя соединения между блоком управления двигателем, датчиками, форсунками и системой зажигания. Важно следовать схеме, чтобы обеспечить правильное функционирование всех компонентов. Обычно проводка делится на несколько групп: питание, сигналы от датчиков и управление форсунками.
Какие основные датчики используются в системе инжектора ВАЗ 2109?
В системе инжектора ВАЗ 2109 используются несколько ключевых датчиков, включая датчик температуры охлаждающей жидкости, датчик положения дроссельной заслонки и датчик массового расхода воздуха. Эти датчики обеспечивают необходимую информацию для блока управления двигателем, что позволяет оптимизировать работу двигателя и снизить расход топлива.
Как проверить работоспособность провод
Советы
СОВЕТ №1
Перед началом работы с проводкой инжектора ваз 2109, обязательно ознакомьтесь с электрической схемой автомобиля. Это поможет вам лучше понять, как устроена система и избежать ошибок при подключении проводов.
СОВЕТ №2
Используйте качественные инструменты и материалы. При замене или ремонте проводки выбирайте провода с хорошей изоляцией и соединительные элементы, чтобы обеспечить надежность и долговечность соединений.
СОВЕТ №3
Обязательно проверяйте все соединения на наличие коррозии и повреждений. Даже небольшие дефекты могут привести к сбоям в работе инжектора, поэтому уделите внимание каждому контакту.
СОВЕТ №4
После завершения работы обязательно проведите тестирование системы. Запустите двигатель и проверьте, как работает инжектор, чтобы убедиться, что все соединения выполнены правильно и система функционирует без сбоев.
