Карбюратор на ВАЗ 21099 обеспечивает эффективную работу двигателя, смешивая топливо с воздухом для оптимального сгорания. В статье рассмотрим устройство и принцип работы карбюратора, его основные типы и особенности настройки, а также рекомендации по обслуживанию и ремонту. Эти знания помогут владельцам ВАЗ 21099 улучшить производительность автомобиля и продлить его срок службы.

Карбюратор Ваз 2109

С появлением на производственной линии автомобилей «девяток» были разработаны новые, более экономичные модели карбюраторов «Солекс». Эти карбюраторы устанавливались на все версии двигателей и модификации автомобилей ВАЗ 2109, что делает их настройку схожей с моделями ВАЗ 2108 и 21099.

Когда я впервые увидел карбюратор, меня охватило недоумение. Что это за устройство? Как оно функционирует? И как его можно отремонтировать в случае неисправности? Честно говоря, я до сих пор разбираюсь в карбюраторе на уровне простого снятия и продувки. Но если вы хотите углубиться в эту тему, то эта статья создана именно для вас.

Карбюратор ВАЗ 2109 «Солекс» состоит из следующих элементов:

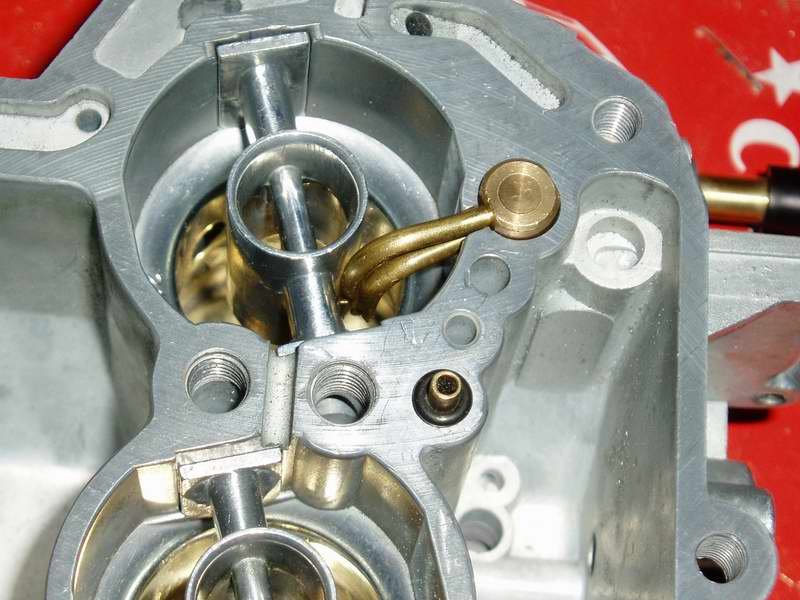

• Корпус карбюратора. Это основная нижняя часть устройства, которая отвечает за подачу воздуха в систему холостого хода, подачу топлива, смешивание топливной смеси и другие функции. Думаю, на этой иллюстрации вы сможете лучше понять его устройство:

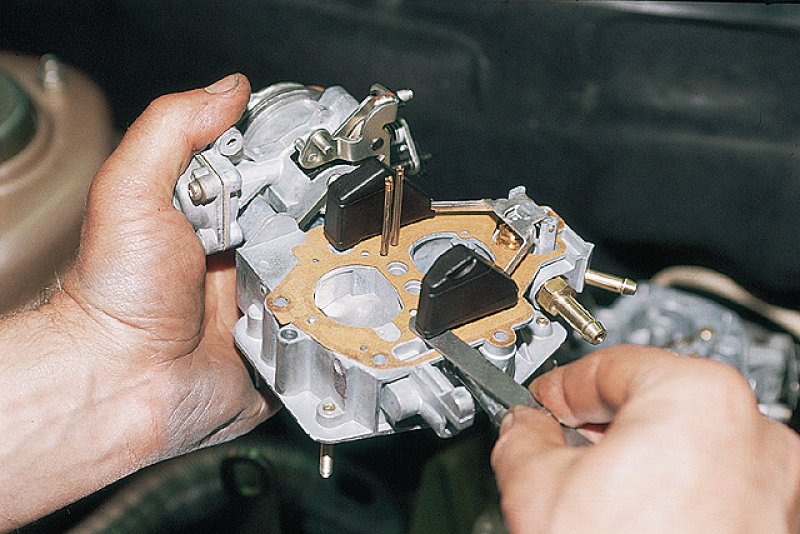

• Крышка карбюратора ВАЗ 2109. На крышке расположены: симметричный поплавок, жиклер эконостата, воздушные жиклеры холостого хода и другие элементы. Остальные детали можно увидеть на изображении ниже:

Эксперты отмечают, что карбюратор на ваз 21099 играет ключевую роль в обеспечении эффективной работы двигателя. Он отвечает за смешивание топлива с воздухом, что напрямую влияет на мощность и экономичность автомобиля. Многие специалисты подчеркивают, что правильная настройка карбюратора может значительно улучшить динамические характеристики машины. В то же время, некачественное обслуживание или неправильная регулировка могут привести к увеличению расхода топлива и снижению мощности. Кроме того, эксперты рекомендуют регулярно проверять состояние карбюратора, так как загрязнения и износ деталей могут негативно сказаться на его работе. В целом, внимание к этому элементу системы питания является залогом надежной и долговечной эксплуатации ваз 21099.

ВАЗ 21099 Карбюратор Разгон 0-100 Км/ч СТОК

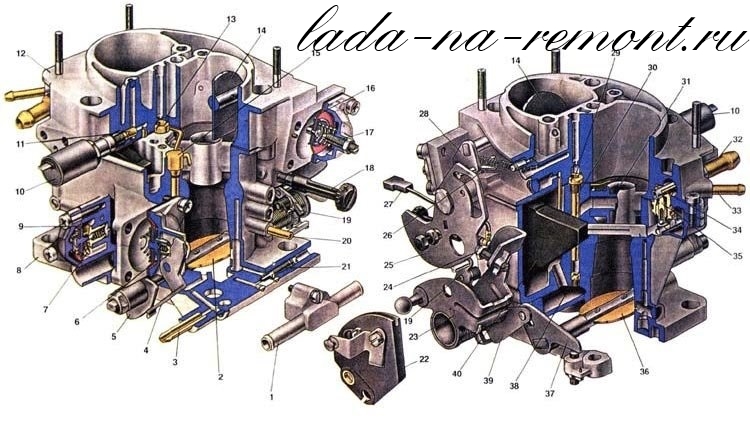

Карбюратор Ваз 2109 схема

• Блок подогрева карбюратора;
• Дроссель первой камеры;
• Патрубок для удаления картерных газов;
• Рычаг привода ускорительного насоса;
• Кулачок для привода ускорительного насоса;
• Диафрагма ускорительного насоса;
• Топливный жиклер эконостата для различных режимов мощности;
• Корпус насоса;
• Диафрагма эконостата для режимов мощности;
• Запорный электромагнитный клапан;
• Топливный жиклер для холостого хода;
• Крышка карбюратора;
• Главный воздушный жиклер первой камеры;
• Воздушная заслонка;
• Распылители ускорительного насоса с клапаном подачи топлива;
• Диафрагма пускового устройства;
• Регулировочный винт пускового устройства;
• Регулировочный винт для смеси холостого хода;
• Рычаг блокировки второй камеры;
• Патрубок для подачи разрежения к вакуумному регулятору распределителя зажигания;
• Регулировочный винт качества смеси для холостого хода;
• Сектор управления дроссельными заслонками;
• Рычаг привода дроссельных заслонок;
• Регулировочный винт открытия дроссельной заслонки первой камеры;
• Рычаг управления воздушной заслонкой;
• Шток пускового устройства;
• Электрический провод для концевого выключателя эконостата принудительного холостого хода;
• Рычаг воздушной заслонки;
• Главный воздушный жиклер второй камеры;
• Эмульсионная трубка;
• Распылитель главной дозирующей системы второй камеры;
• Патрубок подачи топлива;
• Патрубок для слива топлива в бак (обратка);
• Топливный фильтр;
• Игольчатый клапан (игла);
• Дроссельная заслонка второй камеры;
• Рычаг дроссельной заслонки второй камеры;
• Главный топливный жиклер второй камеры;
• Рычаг привода дроссельной заслонки второй камеры;
• Поплавок с креплением.

Интересные факты

Вот несколько интересных фактов о карбюраторе на ВАЗ 21099:

1. Тип карбюратора: На ВАЗ 21099 обычно устанавливался карбюратор модели К-126, который является двухкамерным. Это позволяет обеспечить более эффективное смешивание топлива и воздуха, что способствует лучшей производительности двигателя и экономии топлива по сравнению с однокамерными карбюраторами.

2. Регулировка: Карбюратор К-126 имеет возможность регулировки, что позволяет владельцам автомобилей настраивать его под свои нужды. Это может включать в себя настройку смеси, холостого хода и других параметров, что дает возможность оптимизировать работу двигателя в зависимости от условий эксплуатации.

3. Проблемы с карбюратором: Одной из распространенных проблем с карбюратором на ВАЗ 21099 является засорение жиклеров и каналов, что может привести к плохой работе двигателя, увеличенному расходу топлива и трудностям при запуске. Регулярное обслуживание и чистка карбюратора могут значительно продлить его срок службы и улучшить характеристики автомобиля.

Карбюратор Солекс 21083 ДААЗ на ВАЗ 2108-2109-21099 (21083-1107010)

Настройка карбюратора ваз 2109.

Настройка карбюратора обычно начинается с регулировки положения поплавка.

Алгоритм действий:

• Запустите двигатель и дайте ему поработать на холостом ходу в течение примерно 3 минут.
• Откройте капот и снимите воздушный фильтр.
• Отсоедините топливный шланг, который подает бензин в карбюратор.
• Открутите все винты, крепящие верхнюю часть карбюратора, и аккуратно снимите её.
• Используя штангенциркуль, измерьте высоту уровня топлива в поплавковой камере. Он должен составлять около 25,5 мм. Если уровень не соответствует норме, отрегулируйте металлический поплавок, воздействуя на язычок специального кронштейна.
• Соберите все элементы в обратном порядке и повторяйте процесс до тех пор, пока уровень не станет нормальным.

Теперь можно перейти к настройке пускового устройства. Все действия выполняются при снятом карбюраторе.

Порядок действий:

• Закройте заслонку подачи воздуха, повернув специальный рычаг.
• Используя отвертку, аккуратно утопите стержень пускового устройства.
• Теперь измерьте зазор, который образовался между стенкой камеры и открывшейся заслонкой. Сравните его с данными, указанными в таблице для вашей модели карбюратора, и при необходимости выполните настройку. Для этого ослабьте гайку на ускорительном насосе и с помощью отвертки откручивайте или закручивайте регулировочный винт. При откручивании зазор увеличивается, а при закручивании — уменьшается.
• Далее измерьте зазор, образовавшийся заслонкой первой камеры (обязательно при закрытой воздушной заслонке). Полученные значения должны соответствовать табличным данным. Если результаты не соответствуют нормам, отрегулируйте положение дроссельной заслонки, вращая соответствующий винт.

В завершение настройте холостой ход. Для этого вам понадобится тахометр.

• Полностью закрутите винт, отвечающий за качество смеси, до упора, затем открутите его на 3,5 оборота. Запустите двигатель и включите вентилятор и дальний свет. Важно! Убедитесь, что подсос убран, а двигатель прогрет до рабочих температур!
• С помощью винта, предназначенного для настройки количества смеси, установите обороты на уровне 750-800 об/мин.
• Затем с помощью винта, отвечающего за качество смеси, установите максимально возможное количество оборотов.
• Теперь настройте винтом количества оборотов на 900 об/мин.
• Винт качества закручивайте до тех пор, пока обороты не снизятся до 800 об/мин. Затем продолжайте закручивать до появления признаков нестабильной работы двигателя и открутите винт на половину оборота.
• Далее установите винтом количества нужное количество оборотов:
• Летом обороты должны поддерживаться в пределах 800-900.
• Зимой обороты должны составлять 900-1000.

На этом процесс регулировки карбюратора завершен. Правильно настроенный карбюратор обеспечит стабильную работу двигателя при минимальном расходе топлива.

СДЕЛАЙ САМ! Регулировка холостого хода и зажигания на дороге!

Частые проблемы и их решения

Карбюратор на ВАЗ 21099, как и любое другое устройство, может сталкиваться с различными проблемами в процессе эксплуатации. Знание этих проблем и способов их решения поможет владельцам автомобилей избежать серьезных поломок и поддерживать оптимальную работу двигателя.

1. Неправильная работа двигателя на холостом ходу

Одной из наиболее распространенных проблем является нестабильная работа двигателя на холостом ходу. Это может проявляться в виде рывков, глохания или повышенных оборотов. Причины могут быть различными: загрязнение жиклеров, неправильная регулировка смеси или неисправность системы зажигания. Для решения проблемы необходимо:

• Проверить и очистить жиклеры карбюратора от загрязнений.
• Отрегулировать уровень топлива в поплавковой камере.
• Проверить состояние свечей зажигания и при необходимости заменить их.

2. Повышенный расход топлива

Если вы заметили, что расход топлива значительно увеличился, это может быть связано с неправильной настройкой карбюратора. Основные причины включают:

• Перенасыщение смеси топливом, что может быть вызвано неисправностью поплавка или неправильной регулировкой жиклеров.
• Утечки топлива из системы, что также может привести к увеличению расхода.

Для устранения данной проблемы рекомендуется:

• Проверить и отрегулировать уровень поплавка.
• Проверить герметичность соединений и при необходимости заменить прокладки.

3. Затрудненный запуск двигателя

Если двигатель трудно запускается, это может быть связано с несколькими факторами, включая:

• Загрязнение воздушного фильтра, что приводит к недостатку воздуха в смеси.
• Неисправность системы зажигания или карбюратора.

Для решения проблемы необходимо:

• Проверить и при необходимости заменить воздушный фильтр.
• Проверить работу системы зажигания и состояние свечей.
• Очистить карбюратор и проверить его настройки.

4. Образование налета на свечах зажигания

Если на свечах зажигания образуется черный налет, это может свидетельствовать о слишком богатой смеси. Основные причины включают:

• Неисправность поплавка, что приводит к избытку топлива.
• Неправильная регулировка жиклеров.

Для устранения данной проблемы рекомендуется:

• Проверить и отрегулировать поплавок.
• Настроить жиклеры для достижения оптимального соотношения воздух-топливо.

Знание этих распространенных проблем и способов их решения поможет владельцам ВАЗ 21099 поддерживать карбюратор в исправном состоянии и обеспечивать надежную работу автомобиля.

Вопрос-ответ

Какой карбюратор стоит на ВАЗ 21099?

Карбюратор 26/28 СПОРТ для ВАЗ 2108-21099, 2110-2112.

Как в народе называют ВАЗ 21099?

ВАЗ-21099 «Спутник» (простореч.

Сколько стоит настроить карбюратор на ВАЗ 2109?

От 2 500 руб.

Сколько лошадиных сил в ВАЗ 21099 карбюратор?

Мощность 47 кВт (63,7 л. с.) при 5600 об/мин, крутящий момент 94 Н-м (9,6 кгс-м) при 3400 об/мин. Карбюратор 2108-11070-10-78.

Советы

СОВЕТ №1

Перед установкой карбюратора на ВАЗ 21099 обязательно тщательно очистите все компоненты системы впуска. Это поможет избежать загрязнения и улучшит работу двигателя.

СОВЕТ №2

При настройке карбюратора уделите внимание регулировке смеси воздуха и топлива. Неправильные настройки могут привести к ухудшению динамики автомобиля и увеличению расхода топлива.

СОВЕТ №3

Не забывайте о регулярной проверке состояния карбюратора. Убедитесь, что нет утечек топлива и все прокладки в хорошем состоянии, чтобы избежать проблем с работой двигателя.

СОВЕТ №4

Если вы не уверены в своих силах, лучше обратиться к специалисту для установки и настройки карбюратора. Это поможет избежать ошибок и обеспечит надежную работу вашего автомобиля.
