В статье рассмотрим установку полукольцев коленвала на ВАЗ 2109. Правильная установка этих элементов критична для герметичности и эффективности работы двигателя. Поделимся советами, которые помогут избежать распространенных ошибок и продлить срок службы автомобиля.

ВАЗ 2109-08 порядок сборки двигателя

При установке полукольцев коленвала на ВАЗ 2109 эксперты рекомендуют следовать нескольким ключевым шагам для обеспечения надежной работы двигателя. Во-первых, важно тщательно очистить поверхности, на которые будут устанавливаться полукольца, чтобы избежать загрязнений и повреждений. Затем следует проверить состояние старых колец и, при необходимости, заменить их на новые, так как изношенные элементы могут привести к утечкам масла и снижению компрессии.

При установке полукольцев необходимо следить за правильной ориентацией, так как неправильное положение может вызвать проблемы с герметичностью. Эксперты также советуют использовать специальную смазку для облегчения установки и предотвращения повреждений. Наконец, важно аккуратно затягивать крепежные элементы, чтобы избежать перекоса и обеспечить равномерное распределение нагрузки. Соблюдение этих рекомендаций поможет обеспечить долговечность и надежность работы двигателя.

Как правильно установить коренные вкладыши и упорные полукольца коленвала .

Монтаж двигателя

Предупреждение

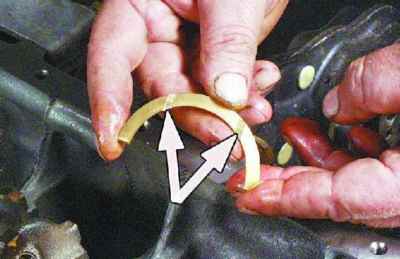

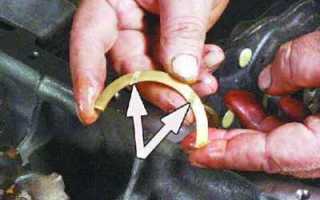

На упорных полукольцах с проточками нанесено антифрикционное покрытие. Эти полукольца должны устанавливаться к щекам коленчатого вала.

С передней стороны постели (со стороны привода распределительного вала) устанавливается сталеалюминиевое полукольцо (белого цвета), а с противоположной стороны — металлокерамическое (желтого цвета).

Примечание

На крышках коренных подшипников имеются метки в виде насечек: на первой крышке одна насечка, на второй — две, на третьей — три, на четвертой — четыре, на пятой — две. На второй крышке, помимо меток, предусмотрены два отверстия для крепления приемника масляного насоса. Первой считается крышка со стороны привода распределительного вала.

Порядок выполнения

• Установите вкладыши в постели коренных подшипников. При этом фиксирующий выступ вкладыша должен войти в углубление постели. В первую, вторую, четвертую и пятую постели (считая от привода распределительного вала) устанавливайте вкладыши с канавками, а в третью — без канавки.
• Смажьте вкладыши моторным маслом.
• Смажьте шейки коленчатого вала моторным маслом и поместите вал в постели коренных подшипников. Фланец крепления маховика должен находиться со стороны четвертого цилиндра.
• Вставьте в проточки постели третьего коренного подшипника два упорных полукольца.
• Проверьте полукольца так, чтобы их концы были заподлицо с торцами постели.
• Установите вкладыши в крышки без канавок. При этом фиксирующий выступ вкладыша должен войти в углубление крышки.
• Смажьте вкладыш крышки моторным маслом. Установите крышку на место в соответствии с меткой.
• Крышка должна быть установлена так, чтобы знак на ней находился со стороны генератора (с левой стороны двигателя). Аналогично установите остальные крышки в соответствии с метками.

• Закрутите болты крепления крышек, не затягивая их.

• Затяните болты крепления крышек с моментом 69-84 Н·м (6,9-8,4 кгс·м). Сначала закручивайте болты третьей крышки, затем второй и четвертой, после первой и пятой. После затяжки болтов прокрутите коленчатый вал — он должен вращаться легко, без заеданий.

• С помощью индикатора проверьте осевой зазор коленчатого вала. Он должен находиться в пределах 0,06-0,26 мм. Если зазор превышает 0,26 мм, замените упорные полукольца (см. примечание 1).

Замечание 1

Чтобы измерить осевой зазор коленчатого вала, установите индикатор так, чтобы его ножка упиралась во фланец вала. Сдвиньте коленчатый вал до упора от индикатора и установите индикатор на 0. Затем сдвиньте коленчатый вал в противоположную сторону. Индикатор покажет величину зазора.

Замечание 2

В качестве запасных частей поставляются полукольца стандартного размера (толщиной 2,31-2,36 мм) и увеличенного на 0,127 мм размера (толщиной 2,437-2,487 мм).

• Запрессуйте задний сальник коленчатого вала в держатель с помощью оправки до упора.
• Приклейте консистентной смазкой прокладку держателя к держателю сальника для удобства монтажа.
• Смажьте рабочую кромку сальника моторным маслом.
• Смажьте фланец коленчатого вала моторным маслом.
• Установите задний сальник коленчатого вала в держатель с помощью специальной оправки. Если оправки нет, насадите сальник с держателем на фланец коленчатого вала, аккуратно заправив рабочую кромку сальника на фланец вала с помощью острого предмета из мягкого дерева.
• Аккуратно сдвиньте держатель по фланцу до упора и наживите болты крепления.
• Отрегулируйте держатель так, чтобы его верхняя часть совпадала с плоскостью блока.
• Затяните шесть болтов крепления держателя.
• Запрессуйте передний сальник коленчатого вала в основание масляного насоса с помощью оправки. Смажьте рабочую кромку сальника моторным маслом.
• Смажьте шестерни масляного насоса моторным маслом, залив масло через проем под маслоприемник.
• Прокрутите несколько раз шестерни масляного насоса за выступы ведущей шестерни.

• Проверьте правильность установки ведущей шестерни масляного насоса на коленчатый вал: выступы на ведущей шестерне должны совпадать с …

• … лысками на коленчатом валу.

• Приклейте уплотнительную прокладку к насосу с помощью консистентной смазки для удобства монтажа.
• Установите передний сальник коленчатого вала с помощью специальной оправки. Если оправки нет, насадите насос с сальником на коленчатый вал до упора. Затем аккуратно заправьте рабочую кромку сальника на шейку вала с помощью острого предмета из мягкого дерева.
• Аккуратно сдвиньте масляный насос по валу до упора и наживите болты крепления. Отрегулируйте положение насоса так, чтобы его верхняя часть совпадала с плоскостью блока. Затяните шесть болтов крепления с моментом 8,5-10,0 Н·м (0,85-1,0 кгс·м).
• Тщательно протрите зеркала цилиндров…
• … и шатунные шейки коленчатого вала мягкой безворсовой тканью.
• Смажьте зеркало первого цилиндра моторным маслом.
• Смажьте моторным маслом оправку для установки поршней.
• Смажьте моторным маслом поршень 1-го цилиндра.
• Разведите замки колец поршня под углом 120° относительно друг друга.
• Вставьте поршень в сборе с шатуном в оправку и с ее помощью установите поршень в цилиндр так, чтобы стрелка на дне поршня была направлена к масляному насосу.
• Установите крышку шатуна с вкладышем в соответствии с маркировкой, предварительно смазав вкладыш моторным маслом (см. примечание).

Замечание

Крышки на шатуны устанавливаются так, чтобы номера цилиндров на крышке и шатуне находились с одной стороны.

• Закрутите две гайки крепления крышки. Аналогично установите остальные поршни.
• Затяните динамометрическим ключом гайки крепления крышек шатунов с моментом 44-54 Н·м (4,4-5,4 кгс·м).
• Нанесите тонкий слой герметика на резьбу болтов крепления маховика.
• Установите маховик, затем стопорную шайбу и закрутите болты крепления маховика (см. примечание).

Замечание

Установите маховик так, чтобы знак на маховике находился напротив крышки шатуна четвертого цилиндра, так как болты крепления расположены асимметрично.

• Затяните болты крепления маховика с моментом 62-89 Н·м (6,2-8,9 кгс·м), удерживая маховик от прокручивания.
• Смажьте уплотнительное кольцо маслоприемника моторным маслом.
• Установите маслоприемник на место (см. примечание) и закрутите болт крепления маслоприемника к масляному насосу с моментом 7,0-8,0 Н·м (0,7-0,8 кгс·м).

Замечание

Перед установкой рекомендуется заменить уплотнительное кольцо маслоприемника.

• Закрутите два болта крепления маслоприемника к крышке второго коренного подшипника с моментом 8-10 Н·м (0,8-1,0 кгс·м).
• Срежьте выступающие концы прокладок держателя сальника и масляного насоса.
• Смажьте привалочную поверхность блока цилиндров консистентной смазкой.
• Установите уплотнительную прокладку масляного картера.
• Установите масляный картер.
• Закрутите болты крепления масляного картера с моментом 5-8 Н·м (0,5-0,8 кгс·м).
• Установите шпонку в углубление коленчатого вала.
• Установите шкив коленчатого вала штифтом наружу.
• Наденьте зубчатый ремень на шкив коленчатого вала.
• Установите шкив на коленчатый вал, совместив проем в шкиве со штифтом на зубчатом шкиве ремня привода распределительного вала. Заверните болт крепления шкива с шайбой моментом 99,0-110,0 Н·м (9,9-11,0 кгс·м), зафиксировав его от прокручивания.
• Установите уплотнительную прокладку на водяной насос и смажьте прокладку консистентной смазкой.
• Установите водяной насос в блок цилиндров так, чтобы заводская маркировка насоса была направлена к привалочной поверхности блока цилиндров, так как болты крепления расположены асимметрично.
• Установите заднюю крышку привода распределительного вала.
• Закрутите четыре болта крепления задней крышки к блоку цилиндров с моментом 7,8-8,0 Н·м (0,78-0,80 кгс·м).
• Установите ведомый диск в кожух нажимного диска так, чтобы менее выступающая часть ступицы была направлена к маховику.
• Вставьте центрующую оправку в шлицы ведомого диска со стороны диафрагменной пружины.
• Установите сцепление на маховик.
• Закрутите шесть болтов крепления сцепления к маховику равномерно по диагонали с моментом 19,0-31,0 Н·м (1,9-3,1 кгс·м). Рекомендуется заменить болты крепления при установке.
• Извлеките центрующую оправку.
