В статье рассмотрим подключение противотуманных фар на автомобиле ВАЗ 2108. Противотуманки улучшают видимость в плохую погоду и повышают безопасность, позволяя лучше ориентироваться в тумане, дожде или снегопаде. Правильное подключение обеспечит их эффективную работу и долговечность, что сделает поездку более комфортной и безопасной.

Устанавливаем противотуманные фары на ВАЗ 2109-2108

Противотуманные фары — это важный компонент системы освещения, который поможет вам лучше ориентироваться на дороге на вашем ВАЗ 2109 в условиях плохой видимости. Благодаря своему яркому свету, противотуманки обеспечивают более качественное освещение в тумане, снегопад или дождь. Кроме того, они сигнализируют другим водителям о вашем приближении.

Установка противотуманок имеет первостепенное значение для повышения безопасности на дороге. Хотя многие владельцы автомобилей устанавливают их также для улучшения внешнего вида своего транспортного средства. Почему бы не совместить обе функции?

Эксперты рекомендуют начинать установку противотуманок на ВАЗ 2108 с выбора качественных светодиодных или галогенных ламп, которые обеспечат хорошую видимость в условиях плохой погоды. Важно правильно подготовить место для установки: необходимо снять защитные накладки и определить оптимальное расположение фар. После этого следует подключить провода к источнику питания, учитывая полярность. Специалисты подчеркивают, что для надежной работы противотуманок важно использовать предохранитель, чтобы избежать перегрузки электрической системы. Завершив установку, необходимо протестировать работу фар, убедившись, что они светят ровно и не слепят встречных водителей. Правильный подход к установке не только улучшит видимость, но и повысит безопасность на дороге.

Инструменты и материалы

Согласно действующим правилам дорожного движения, противотуманные фары могут использоваться как альтернатива ближнему свету в дневное время.

При правильной установке и настройке ПТФ они способны эффективно освещать обочину. Это особенно важно в условиях плохой видимости, когда вы сможете вовремя заметить неожиданно появляющихся пешеходов или животных.

Для выполнения этой работы вам понадобится определенный набор инструментов и материалов.

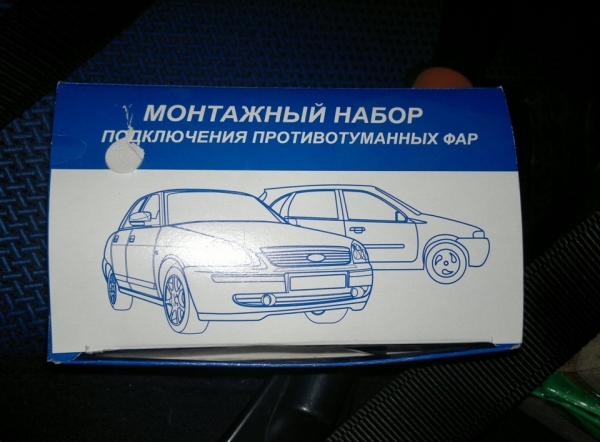

Для автомобиля ВАЗ 2109 можно приобрести полностью готовый комплект для подключения противотуманных фар. Его примерная стоимость, которая может варьироваться в зависимости от региона и магазина, составляет около 1500 рублей.

Интересные факты

Вот несколько интересных фактов о подключении противотуманок на ВАЗ 2108:

1. Электрическая схема: Подключение противотуманок на ВАЗ 2108 требует знания электрической схемы автомобиля. Обычно противотуманки подключаются через реле, что позволяет избежать перегрузки проводки и обеспечивает надежную работу светового оборудования.

2. Положение фар: Противотуманки должны быть установлены ниже уровня основных фар, чтобы свет не ослеплял водителей встречных автомобилей. На ВАЗ 2108 это можно сделать, установив их в специальные места на бампере, что также придаст автомобилю более современный вид.

3. Законодательные нормы: В некоторых странах использование противотуманок регулируется законодательством. Например, их разрешено включать только в условиях плохой видимости, такой как туман, дождь или снег. Поэтому важно знать правила эксплуатации противотуманок, чтобы избежать штрафов.

Эти факты помогут лучше понять процесс установки и использования противотуманок на ВАЗ 2108.

Установка

Подготовив все необходимые материалы, можно переходить к сборке новых компонентов для вашего автомобиля.

• Установите и подключите кнопку, с помощью которой вы будете управлять противотуманными фарами (ПТФ). Владельцы моделей с высокой панелью, таких как девятка, имеют преимущество, так как в их автомобилях уже предусмотрено место для кнопки ПТФ.
• Снимите решетку, закрывающую динамик, открутите сам динамик и найдите внутри два разъема. Эти разъемы предназначены для подключения кнопки активации противотуманок и индикатора их работы.
• Уберите заглушку с панели, установите на ее место вашу кнопку и подключите ее к электрическому разъему. Динамик и решетку можно вернуть на место.
• Теперь перейдем к подкапотному пространству. Вам нужно открутить монтажный блок, который также называют черным ящиком. Поднимите крышку, чтобы получить доступ к разъемам внутри.
• Далее вам потребуется провести проводку от противотуманных фар и от места установки соответствующего реле до монтажного блока предохранителей. Провода массы реле пока не трогайте.

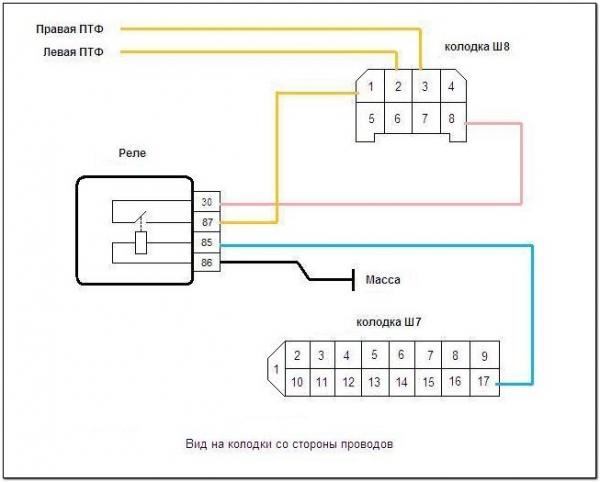

• Отсоедините от монтажного блока разъемы Ш7 и Ш8. Они находятся рядом друг с другом, но Ш7 значительно шире, чем Ш8.

• Вставьте подготовленные клеммы в разъемы, следуя предоставленной схеме. Если на вашем автомобиле нет ПТФ, эти разъемы будут свободными.

• Верните разъемы на место в блок предохранителей.

• Установите обратно извлеченный монтажный блок.
• Реле монтируется на корпус автомобиля, и под крепежный болт обязательно устанавливается масса реле. Не забудьте тщательно зачистить место контакта от краски, иначе заземление может не работать должным образом.

• Силовые провода соединяются с противотуманными фарами из приобретенного комплекта.

• В непосредственной близости от противотуманок необходимо подключить массу в удобном и защищенном месте. Контакт с корпусом автомобиля должен быть надежным, иначе фары могут не работать или возникнут проблемы с их стабильной работой.

• Установку противотуманных фар можно осуществить, просверлив отверстия в металлической вставке. Оптимальное место для сверления — рядом с крепежными болтами, удерживающими бампер.
• Некоторые модели бамперов, помимо стандартных заводских, имеют уже готовые отверстия для установки противотуманной оптики. Для их монтажа используйте кронштейны, которые должны быть в комплекте с набором для подключения ПТФ.
• Обязательно обеспечьте надежную фиксацию противотуманных фар, чтобы они не тряслись во время движения.
• Многие совершают ошибку, устанавливая противотуманки непосредственно на пластиковый бампер. Это приводит к тому, что при малейших неровностях фары начинают трястись, что может мешать встречному транспорту. Эффективность работы ПТФ при такой установке также значительно снижается.

Заключительный этап установки ПТФ — это их регулировка. Лучше доверить эту задачу специалистам, так как для правильной настройки свечения требуется специальный стенд, ровная площадка и знания в геометрии. Регулировка своими силами возможна, но довольно сложна.

Установка ПТФ на ВАЗ 2109 не представляет особой сложности. Если вы приобретете комплект и разберетесь в устройстве и схеме подключения, процесс займет всего пару часов.

Если у вас нет опыта, но вы хотите установить противотуманки на свою девятку, обратитесь в хороший автосервис. Там вам установят и сразу настроят оптику.

Подключение птф ваз 2109 (высокая панель)

Устанавливаем птф ваз 21099

Как подключить Противотуманки(птф),Ходовые огни через реле

Подключение проводки и проверка работоспособности

Перед тем как приступить к подключению противотуманок на ВАЗ 2108, необходимо подготовить все необходимые инструменты и материалы. Вам понадобятся: противотуманные фары, проводка, реле, предохранитель, а также набор инструментов (отвертки, плоскогубцы, изолента и т.д.).

Первым шагом будет установка противотуманных фар. Обычно они устанавливаются в специальные места в бампере автомобиля. Убедитесь, что фары надежно закреплены и направлены в нужную сторону. После установки фар необходимо провести проводку.

Для подключения проводки вам потребуется:

• Снять обивку под рулевой колонкой, чтобы получить доступ к проводам.
• Найти провод, который отвечает за включение фар (обычно это провод от переключателя света).
• Подключить к этому проводу дополнительный провод, который будет вести к реле.

Реле необходимо установить в удобном месте, где оно будет защищено от влаги и механических повреждений. Подключите к реле следующие провода:

• Провод от переключателя света (вход).
• Провод, идущий к противотуманным фарам (выход).
• Провод, идущий на массу (землю).
• Провод, идущий к аккумулятору (плюс), через предохранитель.

После того как проводка подключена, проверьте все соединения на надежность. Используйте изоленту для изоляции оголенных проводов и соединений, чтобы избежать короткого замыкания.

Теперь можно проверить работоспособность противотуманок. Для этого:

1. Включите зажигание автомобиля.
2. Переключите переключатель света на положение, отвечающее за противотуманные фары.
3. Проверьте, загораются ли противотуманные фары.

Если фары не включаются, проверьте все соединения и убедитесь, что предохранитель не перегорел. Если все в порядке, но фары все равно не работают, возможно, проблема в самих лампах или в реле. Замените неисправные элементы и повторите проверку.

После успешной проверки работоспособности противотуманок, установите обратно обивку под рулевой колонкой и убедитесь, что все инструменты убраны из автомобиля. Теперь вы можете пользоваться противотуманками, которые значительно улучшат видимость в условиях плохой погоды.

Вопрос-ответ

Можно ли подключить ПТФ напрямую?

Многие автовладельцы подключают противотуманки напрямую к аккумулятору без использования каких-либо специализированных схем. Электрическую цепь пропускают через выключатель. У приборов есть 2 контакта. На обеих фарах один контакт соединяют проводом в единую цепь и присоединяют к кузову (кидают на массу).

Куда подключается провод питания противотуманных фар?

Протяните провода противотуманных фар к реле через бампер. После подключения проводов к реле вам нужно будет подключить сами фары к проводам, чтобы подключить противотуманные фары к реле фар.

Можно ли подключить противотуманки без реле?

Заключение. Подключение противотуманных фар своими руками может быть выполнено с использованием реле или без него, в зависимости от ваших предпочтений и опыта. Важно следовать инструкциям производителя и быть внимательным при работе с электричеством.

Как активировать противотуманные фары?

Для включения противотуманной фары необходимо включить свет автомобиля, то есть включить дальний свет, найти положение метки противотуманной фары на рычаге управления светом автомобиля и повернуть рабочий звенеть.

Советы

СОВЕТ №1

Перед началом установки противотуманок обязательно ознакомьтесь с инструкцией к вашему автомобилю. Это поможет избежать ошибок и упростит процесс подключения, так как в разных моделях могут быть свои особенности.

СОВЕТ №2

При выборе противотуманок обратите внимание на их мощность и тип ламп. Лучше всего использовать лампы, которые соответствуют стандартам вашего автомобиля, чтобы избежать проблем с электрикой и обеспечить хорошую видимость.

СОВЕТ №3

Не забывайте о безопасности: перед работой отключите аккумулятор, чтобы избежать короткого замыкания или поражения электрическим током. Также используйте защитные перчатки и очки для защиты глаз и рук.

СОВЕТ №4

После установки протестируйте противотуманки в темное время суток или в условиях плохой видимости. Убедитесь, что они правильно настроены и не ослепляют встречных водителей.
