В статье рассмотрим, где на ВАЗ 2109 расположен номер двигателя, а также его маркировку и расшифровку по годам выпуска. Знание местоположения номера и его характеристик важно для владельцев, так как это поможет при регистрации, техническом обслуживании и продаже автомобиля. Правильная интерпретация маркировки позволит лучше понять особенности двигателя и его совместимость с запчастями, что упростит уход за автомобилем и повысит его надежность.

Идентификационные номера автомобилей «ВАЗ» (Жигули)

На автомобилях марки «ВАЗ» идентификационный номер (VIN) наносится методом ударного刻ания и располагается в моторном отсеке:

1. Для моделей ВАЗ-2101, ВАЗ-21011, ВАЗ-21013, ВАЗ-2102, ВАЗ-2103, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107 и их вариаций номер находится на нижней полке воздухопритока с правой стороны по ходу движения.
2. В автомобилях ВАЗ-2108, ВАЗ-2109 и ВАЗ-2110 VIN размещен на верхней части правой стойки брызговика кузова (на правой опоре передней подвески).
3. В модели ВАЗ-2121 идентификационный номер располагается на верхнем усилителе переднего щитка справа. Также возможны другие варианты, например, на верхнем усилителе панели радиатора или на щитке передка рядом с заводской табличкой.

В первые пять лет с момента начала производства автомобилей ВАЗ (1970-1975 гг.) идентификационный номер наносился на вертикальной стенке воздухопритока справа по ходу движения.

На автомобилях марки ВАЗ, выпущенных до 1982 года, идентификационный номер состоял из 11, 12, 14 и 15 знаков. Последние семь знаков обозначали порядковый номер автомобиля, а первые семь (или восемь) знаков могли указывать на завод-изготовитель и модель автомобиля, либо только на модель. Разделительные знаки представлены в виде пятиконечных звездочек.

★ВАЗ 2101 0000001★
I II III

★2101★0000001★
II III
I — завод-изготовитель
II — модель автомобиля
III – порядковый номер изделия

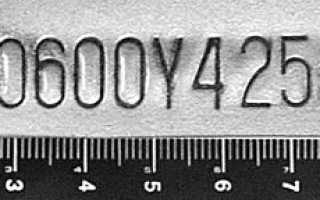

С 1982 года идентификационный номер автомобиля включает семнадцать знаков высотой 10 мм и находится между двумя звездочками.

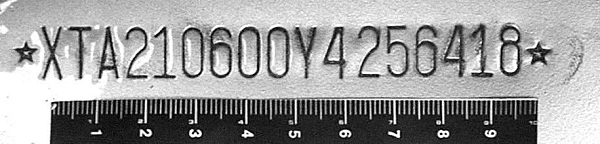

Фото. Пример идентификационного номера, который наносится на автомобили ВАЗ-2101 — ВАЗ-2107 и их модификации с 1982 года.

Расстояние между условными центрами разделительных знаков составляет 106-107 мм, высота знаков — 10 мм, ширина — 4 мм, а расстояние между знаками — 2 мм.

★ХТА 2106 00 С 0000001★
I II III IV V

I — номер мирового производителя
II — модель автомобиля
III — знаки, не несущие информации (без значения)
IV — год выпуска автомобиля
V — порядковый номер изделия

Кузов всегда поставляется с собственным номером (семнадцать знаков), в то время как маркируемые детали кузова в запчастях выпускаются без номера.

Эксперты отмечают, что номер двигателя на ВАЗ 2109 располагается на блоке цилиндров, с правой стороны, в верхней части. Это позволяет легко его идентифицировать при необходимости. Маркировка двигателя включает в себя информацию о типе и мощности, а также годе выпуска. В зависимости от года, обозначения могут варьироваться. Например, в моделях, выпущенных до 1995 года, номер может содержать информацию о рабочем объеме и мощности, тогда как более поздние версии могут иметь дополнительные коды, указывающие на экологические стандарты. Расшифровка номера позволяет владельцам автомобилей точно определить характеристики своего двигателя, что особенно важно при ремонте или замене деталей. Таким образом, знание о расположении и расшифровке номера двигателя является важным аспектом для владельцев ВАЗ 2109.

Где находится номер двигателя на ваз 21099-2114 Лада калина,Приора и тд

Номер двигателя ВАЗ

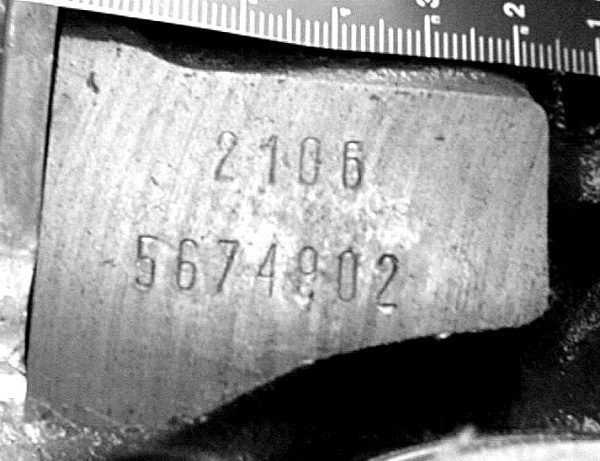

Маркировка на двигателе наносится на специально отведённую площадку блока цилиндров и осуществляется с использованием механизированного процесса.

Для двигателей, произведённых до декабря 1974 года (модели ВАЗ-2101, ВАЗ-2102, ВАЗ-2103), маркировочная площадка находилась на переднем верхнем крае блока цилиндров.

С середины 1975 года маркировка на двигателях стала располагаться на выступе блока, слева по направлению движения, над масляным фильтром. На двигателях, выпущенных с декабря 1974 года по июль 1975 года, можно встретить маркировку на обеих площадках. Начиная с июля 1975 года, на прежнем месте размещается только технологический номер двигателя, состоящий из трёх цифр.

Нанесение маркировок на двигатели всех моделей, кроме ВАЗ-2108, выполняется автоматическим нумератором немецкой компании «Otto Borries» и нумератором ВАЗ КВЦ. Для автомобилей «ВАЗ-2108» маркировка производится с помощью нумератора фирмы «Nagel».

На двигателях ВАЗ-2108 и ВАЗ-2109, а также их модификациях номер располагается на верхней части задней стенки блока со стороны маховика, слева по ходу движения (вблизи прерывателя распределителя).

Перед нанесением маркировки поверхность площадки обрабатывается на фрезерном станке. На блоках двигателей моделей ВАЗ-2101, ВАЗ-2102, ВАЗ-2103, ВАЗ-21011, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107, ВАЗ-2121 и их модификациях одновременно обрабатываются не только площадка для маркировки, но и поверхности под масляный фильтр и топливный насос.

Расположение номера на площадке относительно её центра или границ не имеет строгих регламентов.

С порядковым номером на двигателях, начиная с ВАЗ-2108, обязательно используются две звездочки (разделительные знаки). Расстояние между крайними цифрами и звездочками с обеих сторон, а также между отдельными знаками маркировки не должно превышать половины ширины цифры.

В период с 1984 по 1985 год на двигателях ВАЗ-2108 знаки номера размещались в две строки, а с 1986 года — в одну строку.

Год выпуска двигателя обозначается латинскими буквами. В номере (например, на двигателях ВАЗ-2108 и его модификациях) буква, указывающая на год выпуска, располагается сразу после индекса модели, и номер выглядит следующим образом: «2108f* 0000001*. Буква F указывает на то, что двигатель был выпущен в 1985 году.

Список латинских букв, используемых для обозначения года выпуска двигателя:

В 1985-1986 годах все двигатели ВАЗ-2108 и их модификаций содержали в номере букву, обозначающую год выпуска. С 1987 года её стали наносить не на все двигатели, а в основном на те, что предназначались для внутреннего рынка, так как страны-импортеры просили не включать букву, обозначающую год выпуска, в номер. За границей наличие такой буквы воспринималось как модификация модели. В результате с 1987 года завод практически прекратил указывать год выпуска на двигателях ВАЗ-2108, поскольку не было чёткого разделения продукции для внутреннего и внешнего рынков.

Согласно имеющимся данным, до 1987 года номер двигателя состоял из семи знаков. После выпуска 10 миллионов автомобилей возникла необходимость перехода на восьмизначную нумерацию, что оказалось сложным из-за необходимости полной замены маркировочного оборудования.

В связи с этим было решено с начала 1987 года вновь начать нумерацию двигателей с «нуля». Чтобы избежать путаницы с годом выпуска старых моделей автомобилей ВАЗ, следует обращать внимание на дату отливки блока цилиндров, которая располагается на правой стороне блока двигателя. Она закладывается при отливке и выглядит следующим образом:

D
ВАЗ
01 07 85 N 2106

D (A, B, C, F, H) – использованная оснастка;
ВАЗ – завод-изготовитель;
01 07 85 — дата изготовления блока двигателя;
(К, N) – шифр бригады;
2106 – обозначение модели блока цилиндров.

Дата отливки блока обычно совпадает с датой выпуска двигателя, так как разница между ними не превышает 15-20 дней.

Сила набивки цифр клеймами нумератора регулируется технологией маркирования двигателей. При этом усилие вдавливания клейма составляет 560 Н, а глубина вдавливания — не более 0,3 мм.

В нумераторе компании «Otto Borries» используются кольцевые дисковые клейма. Все семь дисков, собранные вместе, образуют «пакет», в котором диски расположены так, что их рабочие поверхности формируют сферу определённого радиуса. При маркировке двигателя эта сфера обкатывает поверхность площадки на блоке, оставляя оттиски клейм в соответствии с порядком их расположения в пакете, что и формирует номер двигателя. Аналогично обрабатывается площадка при нанесении индекса модели двигателя. Перед набивкой следующего номера в нумераторе происходит смена клейма путём его поворота и подведения следующей цифры на уровень контактирующих поверхностей. Смена клейм и подвод нумератора на нужный уровень осуществляется автоматически.

В нумераторе фирмы «Nagel» используются пальчиковые клейма, которые удерживаются поворотной головкой (патроном). Для набивки номера и подведения головки к поверхности блока двигателя она поочерёдно поворачивается в разные стороны, подводя нужное клеймо. При полном и правильном совмещении контактных поверхностей происходит выдвижение клейма вперёд к поверхности блока, что приводит к образованию оттиска на площадке. Затем поворотная головка немного перемещается в стороны относительно блока, и происходит смена клейма путём поворота головки и подведения нового клейма согласно заданной программе. Этот процесс повторяется до тех пор, пока все знаки маркировки не будут нанесены на блок двигателя, после чего головка полностью отходит от обработанного блока.

Маркировка на блоки двигателя наносится непосредственно перед их сборкой.

На отдельные блоки — запасные части, предназначенные для продажи через торговую сеть или мастерские, — номера не наносятся. На них имеется только технологический номер, состоящий из трёх знаков, расположенный на переднем торце блока двигателя, который служит для правильного подбора поршней.

В случае ошибочного нанесения отдельных знаков в маркировке двигателя (например, из-за неисправностей в работе нумераторов) их устраняют. Участок металла, на котором находится ошибочный знак, подвергается кернению, после чего вручную набивается нужный знак с использованием аналогичного клейма. На заводе могут быть исправлены одна, две последние (при переходе в номере десятков), три последние (при переходе сотен) цифры и так далее. Если произошла ошибка в нанесении всего номера, он срезается наждачным кругом на глубину рельефного изображения, после чего набивается новый номер. Если рельефно отобразилась лишь часть знака, недостающая часть добивается. На заводе ведётся картотека, в которой фиксируются номера двигателей с исправленными ошибками.

Интересные факты

Вот несколько интересных фактов о номере двигателя на ВАЗ 2109 и его маркировке:

1. Местоположение номера двигателя: Номер двигателя на ВАЗ 2109 обычно располагается на блоке цилиндров, с правой стороны, ближе к передней части автомобиля. Это место может быть труднодоступным, поэтому для его обнаружения может потребоваться использование зеркала или фонарика.

2. Маркировка и расшифровка: Номер двигателя состоит из буквенно-цифрового кода, который указывает на тип двигателя, его мощность и год выпуска. Например, в маркировке может быть указано «21083», где «21» обозначает семейство автомобилей ВАЗ, «08» — тип двигателя, а «3» — модификацию. Существуют различные комбинации, которые могут указывать на изменения в конструкции и характеристиках двигателя в зависимости от года выпуска.

3. Изменения по годам: С течением времени на ВАЗ 2109 происходили изменения в конструкции и характеристиках двигателей. Например, в начале 90-х годов начали устанавливать более современные двигатели с улучшенными экологическими показателями. Это также отражалось на маркировке, что позволяет владельцам и механикам легко идентифицировать двигатель и его соответствие стандартам того времени.

Эти факты могут быть полезны для владельцев ВАЗ 2109, которые хотят лучше понять свой автомобиль и его историю.

Номер двигателя посмотреть легко ВАЗ

Сравнение номеров двигателя разных моделей ВАЗ

ВАЗ 2109, как и другие модели семейства ВАЗ, имел несколько вариантов двигателей, которые отличались по своим характеристикам и маркировке. Номера двигателей на автомобилях ВАЗ 2109 могут варьироваться в зависимости от года выпуска и типа двигателя. Важно понимать, что каждый двигатель имеет уникальный номер, который позволяет идентифицировать его и отслеживать историю автомобиля.

На ВАЗ 2109 устанавливались как карбюраторные, так и инжекторные двигатели. Наиболее распространенные варианты двигателей включают 1.3 и 1.5-литровые агрегаты. Номера двигателей, как правило, располагаются на блоке цилиндров, и их можно найти с правой стороны, ближе к передней части автомобиля. Для карбюраторных моделей номер двигателя обычно находится на плоскости, которая расположена чуть выше масляного фильтра. В инжекторных моделях номер двигателя может быть размещен на другой стороне блока цилиндров.

Маркировка двигателей ВАЗ 2109 также менялась с течением времени. Например, в начале 90-х годов на автомобилях устанавливались двигатели с маркировкой 21083 и 21084, которые имели свои особенности в конструкции и характеристиках. С 1995 года началась установка двигателей с инжекторной системой, и маркировка изменилась на 2111 и 2112. Эти двигатели имели улучшенные показатели мощности и экономичности, что сделало их более популярными среди автолюбителей.

Для точной расшифровки номера двигателя важно учитывать год выпуска автомобиля. Например, номер двигателя 21083 указывает на 1.3-литровый карбюраторный двигатель, который устанавливался на автомобили, выпущенные до 1995 года. В то время как номер 2111 обозначает 1.5-литровый инжекторный двигатель, который стал стандартом для более поздних моделей. Зная эти нюансы, можно легко определить, какой именно двигатель установлен на вашем автомобиле, и какие его характеристики.

Таким образом, понимание различий в номерах и маркировке двигателей ВАЗ 2109 позволяет не только правильно идентифицировать двигатель, но и выбрать подходящие запчасти для его обслуживания и ремонта. Это особенно важно для владельцев автомобилей, которые хотят поддерживать свои машины в хорошем состоянии и продлить срок их службы.

Вопрос-ответ

где находится номер двигателя ваз 2110-2111-2112-2109 и тд

Как по номеру двигателя определить год выпуска?

На последнем месте ставится ноль или буквы, также определяющие варианты комплектации двигателя (например, А – диафрагменное сцепление, Р – клапан рециркуляции и др.). Указательная часть состоит из восьми знаков. Первый знак (буква латинского алфавита или цифра) обозначает год выпуска двигателя.

Как расшифровать номер двигателя ВАЗ?

Номер двигателя ВАЗ состоит из нескольких частей, которые указывают на модель, тип и завод-изготовитель. Обычно он включает в себя информацию о серии двигателя, его объеме и годе выпуска. Например, первые цифры могут обозначать модель автомобиля, а последующие — уникальный номер двигателя. Для точной расшифровки можно обратиться к технической документации конкретной модели или воспользоваться специальными таблицами, где указаны соответствия между номерами и характеристиками двигателей.

Где указана маркировка двигателя?

Чаще всего эта информация наносится на специально подготовленную площадку, расположенную на блоке агрегата (левая, правая, лицевая сторона двигателя или над креплением КПП).

Советы

СОВЕТ №1

Перед тем как искать номер двигателя на вашем ВАЗ 2109, убедитесь, что у вас есть доступ к необходимым инструментам, таким как фонарик и щетка для удаления грязи. Это поможет вам лучше увидеть маркировку и избежать повреждений.

СОВЕТ №2

Обратите внимание на год выпуска вашего автомобиля, так как номера и маркировка двигателя могут различаться в зависимости от года. Ознакомьтесь с таблицами расшифровки, чтобы правильно интерпретировать найденные данные.

СОВЕТ №3

Если вы не можете найти номер двигателя самостоятельно, не стесняйтесь обратиться за помощью к специалистам или в сервисный центр. Они смогут быстро и точно определить местоположение номера и его значение.

СОВЕТ №4

Запишите найденные данные и храните их в надежном месте. Это может быть полезно для будущих ремонтов, регистрации автомобиля или при продаже, чтобы подтвердить оригинальность двигателя.
