Тугое рулевое управление на ВАЗ 2107 — распространенная проблема владельцев этого автомобиля. В статье рассмотрим основные причины жесткости в рулевом механизме и предложим методы диагностики и устранения неисправностей. Понимание этих аспектов улучшит управляемость и повысит безопасность на дороге, что важно для водителей, ценящих комфорт и надежность.
Рулевой механизм ВАЗ 2107
Автомобили ВАЗ, относящиеся к классическим моделям, славятся своей надежностью, что также касается и рулевого механизма.
Хотя его конструкция довольно сложна, она обеспечивает отличную маневренность и надежное управление автомобилем даже в самых сложных дорожных условиях.
В результате модернизации был внедрен составной вал и травмобезопасная колонка. Благодаря размеру рулевого колеса, водитель легко выполняет необходимые маневры. Полный поворот руля от упора до упора требует 3,5 оборота. Усилие от рулевой колонки передается на привод через составной вал.
Современный рулевой механизм на ВАЗ 2107, произведенном Волжской автомобильной компанией, обладает хорошей информативностью и не вызывает усталости у водителя во время длительных поездок. Хотя могут возникнуть некоторые трудности при маневрировании на стоянке, как только автомобиль начинает движение, сопротивление уменьшается, и поворачивать руль становится гораздо легче.
Существует еще один момент — при исправном рулевом механизме наблюдается небольшой люфт. Однако его допустимое значение соответствует нормам дорожного движения. Это связано с наличием рулевых тяг на ВАЗ 2107 и значительным количеством элементов в редукторе.
В целом, рулевое управление модели «семерка» можно считать надежным.
Эксперты отмечают, что тугое рулевое управление на ВАЗ 2107 может быть следствием нескольких факторов. Во-первых, это может быть связано с износом или недостатком смазки в рулевом механизме, что приводит к увеличению трения и затрудняет поворот руля. Во-вторых, неправильная регулировка углов установки колес также может негативно сказаться на управляемости автомобиля, делая его менее отзывчивым. Кроме того, специалисты подчеркивают важность проверки состояния подвески и шин, так как изношенные детали могут усугубить проблему. Рекомендуется регулярно проводить техническое обслуживание и диагностику, чтобы обеспечить комфортное и безопасное вождение.
Устройство механизма
Для того чтобы произвести ремонт рулевой колонки на автомобиле ВАЗ 2107, важно сначала ознакомиться с его конструкцией и принципом функционирования.
Модель «семерка» во многом схожа с «копейкой», однако в ее устройстве и конструкции были внесены небольшие изменения. Основные элементы конструкции включают в себя:
Читайте также:
- Механизм, который передает усилие от водителя к исполнительным частям;
- Рулевой привод, обеспечивающий поворот на угол, заданный водителем.
Механизм рулевого управления состоит из следующих компонентов:
- Составного вала с карданной передачей;
- Руля (рулевая колонка вместе с рулевым колесом диаметром 520 мм);

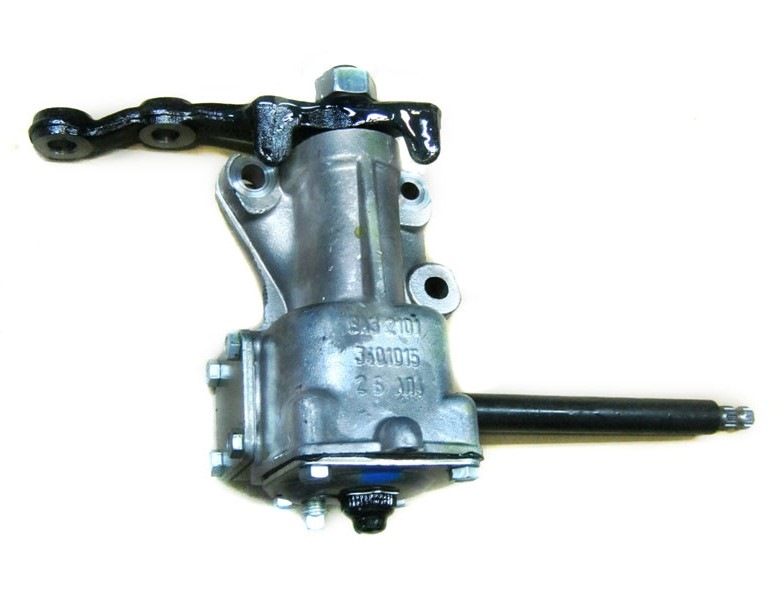

- Червячного редуктора рулевого механизма ВАЗ 2107.
Система управления включает в себя такие элементы:
- Сошка;
- Маятниковый рычаг;
- Поворотные рычаги;

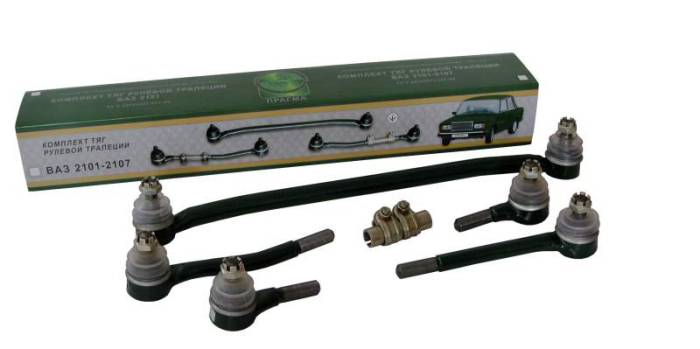

- Рулевые тяги на ВАЗ 2107 (одна средняя и две боковые).
| Причина тугого руля | Диагностика | Решение |
|---|---|---|
| Недостаточный уровень жидкости ГУР (если установлен) | Проверить уровень жидкости в бачке ГУР. | Долить жидкость до необходимого уровня. |
| Износ или повреждение насоса ГУР (если установлен) | Осмотреть насос на предмет течей, послушать посторонние шумы при работе. | Замена насоса ГУР. |
| Загрязнение или старение жидкости ГУР (если установлен) | Проверить цвет и консистенцию жидкости. | Замена жидкости ГУР с промывкой системы. |
| Износ или повреждение рулевых тяг и наконечников | Поднять автомобиль, покачать колеса, проверить люфт. | Замена изношенных элементов. |
| Износ или повреждение шаровых опор | Поднять автомобиль, покачать колесо, проверить люфт. | Замена шаровых опор. |
| Неисправность рулевого редуктора (червячного механизма) | Проверить люфт рулевого колеса, послушать стуки. | Регулировка или замена рулевого редуктора. |
| Неправильный сход-развал колес | Проверить углы установки колес на стенде. | Выполнить регулировку сход-развала. |
| Заедание крестовины рулевого вала | Попробовать покрутить руль при заглушенном двигателе, почувствовать заедания. | Смазка или замена крестовины. |
| Заедание подшипников рулевой колонки | Попробовать покрутить руль, почувствовать сопротивление в колонке. | Смазка или замена подшипников. |
| Недостаточное давление в шинах | Проверить давление в шинах манометром. | Подкачать шины до рекомендованного давления. |
| Загрязнение или коррозия в системе рулевого управления | Визуальный осмотр, проверка на наличие ржавчины. | Чистка и смазка элементов, при необходимости замена. |
Интересные факты
Вот несколько интересных фактов о тугом рулевом управлении на ВАЗ 2107:
-
Конструкция рулевого управления: ВАЗ 2107 использует механическую рулевую систему с реечным механизмом, который может со временем изнашиваться. Это приводит к увеличению усилия, необходимого для поворота руля, особенно на малых скоростях или при парковке.
-
Влияние на безопасность: Тугое рулевое управление может негативно сказаться на управляемости автомобиля, особенно в экстренных ситуациях. Водитель может испытывать трудности с маневрированием, что увеличивает риск аварий. Поэтому важно регулярно проверять состояние рулевой системы и при необходимости проводить её обслуживание.
-
Настройки и модификации: Некоторые владельцы ВАЗ 2107 предпочитают устанавливать усилители руля или модифицировать существующую систему для улучшения отзывчивости и уменьшения усилия на руле. Это может значительно повысить комфорт вождения, особенно в городских условиях, где частые маневры и парковка являются обычным делом.
Наружные тяги включают в себя две части, что позволяет менять их размер, регулируя угол схождения.
Принцип действия рулевого механизма выглядит так:
Водитель начинает поворачивать рулем, который имеет такой размер, что это действие становится достаточно простым.
С помощью составного вала активируется червячный редуктор, который снижает количество оборотов.
Рулевой механизм получает смазку специальным маслом (ТАД 17), которое заливается в редуктор.
Червячные шестерни начинают вращаться, что приводит к перемещению двухгребневого ролика.
Это, в свою очередь, вызывает поворот вторичного вала.
На вторичном валу установленный солка выполняет поворот, что приводит в движение систему тяг.
Эти элементы воздействуют на рычаги, которые обеспечивают синхронный поворот колес под заданным водителем углом.

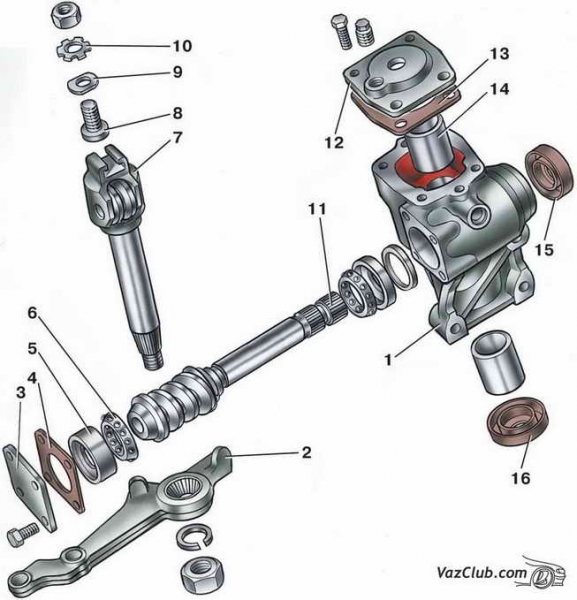

1 — картер; 2 — сошка; 3 — нижняя крышка картера; 4 — регулировочные прокладки; 5 — наружное кольцо подшипника вала червяка; 6 — сепаратор с шариками; 7 — вал сошки; 8 — регулировочный винт; 9 — регулировочная пластина; 10 — стопорная шайба; 11 — вал червяка; 12 — верхняя крышка картера; 13 — уплотнительная прокладка; 14 — втулка вала сошки; 15 — сальник вала червяка; 16 — сальник вала сошки.
1 — картер рулевого механизма; 2 — уплотнитель вала; 3 — промежуточный вал; 4 — верхний вал; 5 — фиксирующая пластина передней части кронштейна; 6 — кронштейн крепления вала рулевого управления; 7 — верхняя часть облицовочного кожуха; 8 — втулка подшипника; 9 — подшипник; 10 — рулевое колесо; 11 — нижняя часть облицовочного кожуха; 12 — детали крепления кронштейна.
Ремонт и техническое обслуживание
На протяжении многих лет эксплуатации рулевое управление автомобилей ВАЗ 2107 зарекомендовало себя как весьма надежное. Тем не менее, это не исключает необходимости в регулярном осмотре и ремонте.
- В процессе технического обслуживания важно обратить внимание на увеличение люфта и износ шаровых шарниров. Для этого нужно поворачивать руль из стороны в сторону. Если колеса не реагируют на поворот руля на 5 градусов от исходного положения, это свидетельствует о значительном износе. В таком случае потребуется ремонт рулевой колонки на ВАЗ 2107.
- Чтобы избежать дорогостоящего и срочного ремонта рулевого редуктора, необходимо регулярно менять масло в картере червячного редуктора. Это следует делать каждые 60 тысяч километров. Также стоит внимательно проверять сальники на наличие течи, так как это одно из уязвимых мест системы, и делать это следует 2-3 раза в год.
- Маятниковый рычаг нужно осматривать, медленно вращая рулевое колесо из стороны в сторону. Если детали движутся в вертикальной плоскости, это сигнализирует о необходимости срочного вмешательства.
При выявлении любых неисправностей или поломок их следует устранять незамедлительно.
Для этого может потребоваться полное или частичное демонтаж рулевого управления, в зависимости от характера проблемы.
Важно проверить, какие детали повреждены или вышли из строя. Инспекция необходима для каждого элемента механизма. Если детали изношены, их ремонт нецелесообразен, и единственным выходом станет полная замена изношенных компонентов рулевой системы автомобиля ВАЗ.
При возникновении проблем с рулевым управлением рекомендуется обращаться в профессиональные станции технического обслуживания.

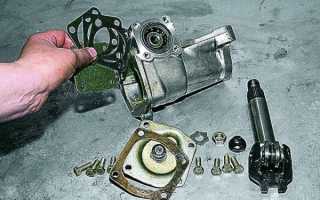

Хотя замену редуктора можно выполнить самостоятельно, этот процесс достаточно сложен и требует хотя бы минимального опыта и навыков.
ВАЗ «семерка» — это настоящая классика отечественного автомобилестроения. В отличие от современных моделей LADA, она отличается большей надежностью и долговечностью, что подтверждается большим количеством этих автомобилей на наших дорогах.
Конечно, ВАЗ 2107 уже устарел и не оснащен гидроусилителем, что требует значительных усилий для поворотов и маневров. Однако для истинных ценителей это не является проблемой.
Причины тугого рулевого управления
Тугое рулевое управление на ВАЗ 2107 может быть вызвано несколькими факторами, которые стоит рассмотреть более подробно. Первой и наиболее распространенной причиной является износ или повреждение рулевых тяг и наконечников. Эти элементы подвергаются значительным нагрузкам и со временем могут потерять свою функциональность, что приводит к затруднениям в управлении автомобилем.
Второй важный аспект — это состояние рулевой рейки. Если в ней присутствуют механические повреждения или утечки жидкости, это может привести к ухудшению работы системы. Рулевая рейка должна быть смазана и находиться в исправном состоянии, иначе это может вызвать тугое управление.
Третьей причиной тугого рулевого управления может быть недостаток жидкости в гидроусилителе руля. Если уровень жидкости ниже нормы, это может привести к тому, что насос не сможет обеспечить необходимое давление, что, в свою очередь, затрудняет вращение руля. Регулярная проверка уровня жидкости и ее замена при необходимости — важные меры по поддержанию работоспособности системы.
Также стоит обратить внимание на состояние шин. Неправильное давление в шинах или использование некачественных покрышек может значительно повлиять на управляемость автомобиля. Избыточное или недостаточное давление в шинах может привести к тому, что рулевое управление станет более тугим, чем обычно.
Не стоит забывать и о подвеске автомобиля. Изношенные или поврежденные элементы подвески, такие как амортизаторы и пружины, могут вызвать изменение углов установки колес, что также негативно скажется на работе рулевого управления. Регулярная диагностика и обслуживание подвески помогут избежать подобных проблем.
Наконец, стоит упомянуть о возможных проблемах с электроникой, если ваш ВАЗ 2107 оборудован системой электроусилителя руля. Сбои в работе электроники могут привести к неправильной работе системы, что также может стать причиной тугого рулевого управления.
В целом, тугое рулевое управление на ВАЗ 2107 может быть вызвано множеством факторов, и для их устранения необходимо провести комплексную диагностику автомобиля. Регулярное техническое обслуживание и внимательное отношение к состоянию автомобиля помогут избежать подобных проблем в будущем.
Вопрос-ответ
Как понять, что вышел из строя рулевой редуктор ВАЗ 2107?
Осмотр и проверка рулевого управления Ваз-2107. Проверять рулевое управление нужно, если у вашего автомобиля появились такие признаки: — повышенный люфт (свободный ход) руля, — стуки в районе передних колес, — затрудненное (тугое) вращение руля.
Какой усилитель руля подойдет на ВАЗ 2107?
Идеально подходит нивовский электроусилитель, который с небольшими манипуляциями встанет на ВАЗ 2107 как влитой. Есть готовые комплекты электроусилителя для установки на классику, цена их порядка 15-20 тыс.
Какая неисправность может вызвать затрудненное вращение рулевого колеса?
Затрудненное вращение руля или посторонние шумы указывают на неисправности в системе. Износ шаровых опор и рулевых тяг. Изношенные шаровые опоры и тяги создают люфт и ухудшают управляемость. Неисправности в этих компонентах могут вызвать неравномерный износ шин и ухудшение курсовой устойчивости.
Советы
СОВЕТ №1
Проверьте уровень жидкости в гидроусилителе руля. Низкий уровень жидкости может привести к тугому рулевому управлению. Если уровень жидкости ниже нормы, долейте необходимое количество и проверьте на наличие утечек.
СОВЕТ №2
Осмотрите рулевую рейку и шаровые опоры на наличие износа. Изношенные детали могут вызывать затруднения в управлении. Если вы заметили люфт или другие признаки износа, замените поврежденные компоненты.
СОВЕТ №3
Проверьте давление в шинах. Неправильное давление может негативно сказаться на управляемости автомобиля. Убедитесь, что давление соответствует рекомендациям производителя, чтобы улучшить отзывчивость рулевого управления.
СОВЕТ №4
Регулярно проводите техническое обслуживание системы рулевого управления. Это включает в себя смазку всех подвижных частей и проверку на наличие коррозии. Профилактика поможет избежать проблем с тугим рулевым управлением в будущем.
