Рейка рулевая на ВАЗ 21099 — ключевой элемент рулевого управления, обеспечивающий точность и комфорт при вождении. В статье рассмотрим устройство, принцип работы и преимущества рулевой рейки, а также рекомендации по обслуживанию и замене. Эта информация будет полезна владельцам ВАЗ 21099 и автолюбителям, стремящимся улучшить характеристики своего автомобиля и продлить срок службы его компонентов.

Ремонт рулевой рейки ВАЗ 2109 своими руками

В автомобилях ВАЗ 2109 рулевая рейка играет ключевую роль в управлении поворотами колес, преобразуя вращение руля в линейное движение рулевой тяги. Износ или повреждение компонентов могут привести к увеличению люфта, что негативно сказывается на управляемости автомобиля. Это, в свою очередь, вызывает повышенный износ шин из-за неустойчивого движения, а также делает поездки опасными на поворотах. Владельцы автомобилей этой марки могут самостоятельно отремонтировать рулевую рейку ВАЗ 2109, следуя подробной инструкции и схеме, представленной в этом руководстве.

Эксперты отмечают, что рулевая рейка на ВАЗ 21099 является одним из ключевых элементов управления автомобилем, который напрямую влияет на безопасность и комфорт вождения. С течением времени и при интенсивной эксплуатации, рейка может подвергаться износу, что приводит к ухудшению отзывчивости руля и увеличению люфта. Специалисты рекомендуют регулярно проверять состояние рулевой рейки, особенно при появлении посторонних звуков или изменений в поведении автомобиля. Замена или ремонт рейки может значительно улучшить управляемость и продлить срок службы других компонентов подвески. Кроме того, использование качественных запчастей и соблюдение рекомендаций по обслуживанию помогут избежать серьезных проблем в будущем.

ЗАМЕНА РУЛЕВОЙ РЕЙКИ ВАЗ 2108,2109,21099,2113,2114,2115

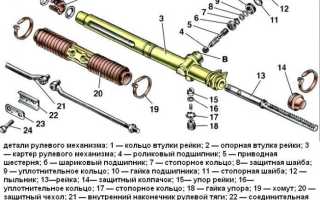

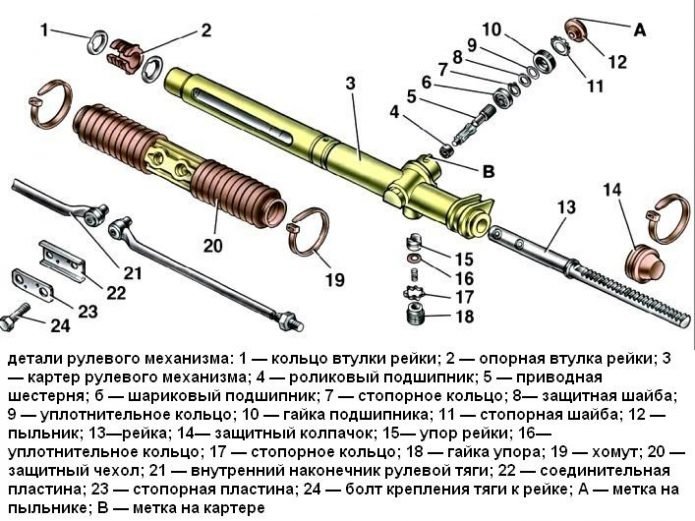

Принцип действия и устройство рулевой рейки

Рулевая стойка автомобиля ВАЗ 2109 обладает простой, но эффективной конструкцией, которая включает в себя:

• зубчатую рейку, оснащённую двумя резьбовыми отверстиями для установки внутренних наконечников тяг;
• приводную шестерёнку с шлицевым валом, предназначенную для соединения с рулевой муфтой;
• опорные полукольца, обеспечивающие плавное движение;
• механизм упора, который регулирует необходимый зазор между зубьями;
• картер, в который собираются детали и который надёжно фиксируется к кузову автомобиля;
• элементы уплотнения, защищающие от пыли и грязи.

Интересные факты

Вот несколько интересных фактов о рулевой рейке на ВАЗ 21099:

1. Конструкция и надежность: Рулевая рейка на ВАЗ 21099 имеет простую и надежную конструкцию, что делает её достаточно устойчивой к износу. Это позволяет автомобилю сохранять хорошую управляемость даже при высоких пробегах, что особенно важно для бюджетных автомобилей.

2. Совместимость с другими моделями: Рулевая рейка от ВАЗ 21099 может быть совместима с другими моделями ВАЗ, такими как ВАЗ 2110 и ВАЗ 2115. Это делает её замену более доступной, так как запчасти можно найти на более широком рынке.

3. Регулировка усилия: В рулевой рейке ВАЗ 21099 предусмотрена возможность регулировки усилия на руле, что позволяет водителю настроить управление под свои предпочтения. Это особенно полезно для тех, кто часто ездит по городским улицам или на трассе, где требуется разная степень чувствительности руля.

Ремонт крепления рулевой рейки на ваз 21099

Признаки неисправности

Симптомами неисправностей в системе управления легковым автомобил

Снятие и разборка рулевой рейки в автомобиле ВАЗ 2109

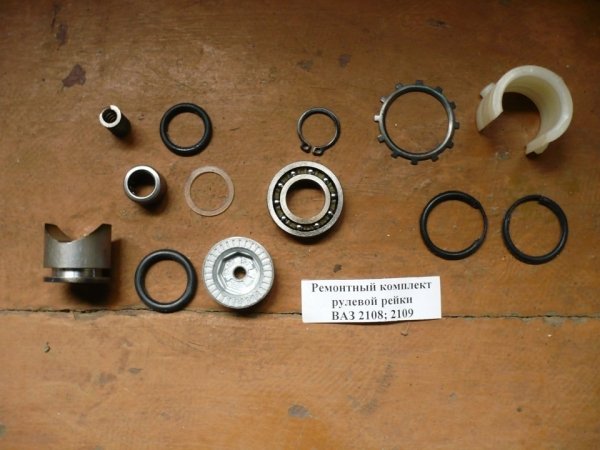

Для выполнения ремонтных работ необходимо приобрести комплект для ремонта, который может быть как полным, так и неполным, в зависимости от типа неисправностей рулевой стойки. Неполный комплект включает в себя детали, одноразовые хомуты и резинотехнические изделия, которые требуют периодической замены.

Если зубья или шлифованная поверхность повреждены или изношены, потребуется полный комплект, который включает все необходимые детали: от зубчатой пары и игольчатого подшипника до прижимной пружины. Исключение составит только картер.

Также вам понадобится стандартный набор инструментов и несколько специализированных приспособлений:

1. Внутренний восьмигранник 24 мм с отверстием диаметром 18,5 мм;
   восьмигранник 17 мм;
2. Выжимной съемник шаровой опоры;
3. Съемник для шарикового подшипника;
4. Ключ для снятия игольчатого подшипника;
5. Острогубцы для извлечения стопорного кольца подшипника;
6. Слесарные тиски;
7. Смазка «Фиол-1», «Литол-24» или аналогичные, которые сохраняют свою текучесть при низких температурах.

Для демонтажа рулевой рейки автомобиля ВАЗ 2109 необходимо установить его над смотровой ямой, чтобы обеспечить доступ к передним колесам и моторному отсеку.

Затем следует затянуть ручной тормоз, зафиксировать задние колеса, а передние выставить прямо. Поднимите передние колеса домкратом до провисания и установите под них опоры. После этого открутите гайки крепления и снимите правое колесо.

Для доступа через моторный отсек необходимо снять воздушный фильтр и отключить аккумулятор. Все снятые детали и крепеж следует складывать в заранее подготовленную емкость, чтобы сохранить их и упростить процесс сборки.

Этапы демонтажа рулевой стойки:

• Внутри салона, между педалями, с помощью шарнирной головки открутите на два оборота стопорный болт, который фиксирует рулевую муфту на шлицевом хвостовике зубчатого вала. Если муфта не разжимается, аккуратно постучите по ней молотком, чтобы освободить шлицы;
• Снимите наконечники рулевых тяг, выпрямив плоскогубцами загнутый конец шплинтов. Шплинты извлекаются накидным ключом 19 мм. Затем открутите гайки и с помощью съемника выжмите шаровые опоры из поворотных рычагов стоек подвески;
• С моторного отсека снимите защитный кожух, который крепится тремя гайками с шайбами и граверами. Головкой 13 мм открутите две самостопорящиеся гайки, удерживающие скобу крепления картера рулевой рейки к кузову автомобиля;
• Зафиксируйте картер в слесарных тисках с помощью алюминиевых пластин;
• Зубилом и молотком отогните углы стопорной пластины, которая предотвращает самопроизвольное откручивание болтов крепления внутренних наконечников рулевых тяг;
• Головкой 22 мм открутите болты, снимите стопорную и соединительную планки, отсоедините обе тяги;
• Удалите резиновую опору, распорное кольцо с одной стороны, а с другой — резиновый колпачок и разъемную опору, извлеките отверткой резиновый пыльник, защищающий вал шестерни;
• Кусачками срежьте два пластиковых хомута и снимите защитный чехол.

После разборки необходимо осмотреть резиновые элементы на предмет износа. Если они не повреждены, их можно использовать повторно при сборке. Изношенные детали следует заменить новыми.

Далее можно приступить к разборке механизма упора рулевой рейки:

• Восьмигранным ключом 17 мм открутите гайку упора, регулирующую зазор зубчатой пары. При сборке ее следует затянуть так, чтобы зазор составил около 0,12 мм;
• С помощью отвертки извлеките стопорное и уплотнительное кольца, пружину, которая прижимает зубчатую рейку к шестерне и компенсирует появление большего зазора. Упор можно извлечь, перевернув картер отверстием вниз; если он не выпадает, аккуратно постучите картером по деревянной колодке, зажатой в тисках.
  Для разборки приводной шестерни снова зажмите картер в тисках, извлеките стопорную шайбу и открутите гайку подшипника с помощью восьмигранной головки 24 мм.

Рожковый ключ 14 мм вставьте в пазы на шлицевом хвостовике, подобрав удобную опору, затем, используя ключ как рычаг, извлеките приводную шестерню вместе с подшипником. После этого можно демонтировать зубчатую рейку.

При разборке шестерни острогубцами разожмите и снимите стопорное кольцо, а с помощью съемника вытолкните валик из подшипника.

Если съемника нет, вставьте валик шестернями вниз в тиски с небольшим зазором, при этом подшипник должен опираться на щеки тисков. Легким постукиванием по торцу выбейте валик из подшипника.

Если у вас нет ключа для извлечения игольчатого подшипника и не удается вытянуть его крючком, сделайте сверлом сечением 1,2 — 2,0 мм отверстие в картере напротив торца подшипника и вытолкните подшипник обычным гвоздем. После сборки залейте отверстие эпоксидным клеем или заделайте холодной сваркой.

Ремонт рулевой рейки в автомобиле ВАЗ 2109

Если износ рабочей части рулевой рейки незначительный, её можно немного подтянуть без необходимости полной разборки, что позволит продлить срок службы на несколько десятков тысяч километров.

Гайка размером 17 мм, которая соединяет рулевой вал с рейкой, требует использования специального ключа для подтягивания. Процесс регулировки рейки включает в себя следующие шаги:

• Установите автомобиль на смотровую яму или эстакаду для удобного доступа к рулевому механизму;
• Снимите защиту картера;
• Очистите рейку от загрязнений;
• Найдите гайку, отвечающую за регулировку механизма;
• Подтяните гайку;
• Проверьте сопротивление при повороте рулевого колеса и, если необходимо, подтяните гайку сильнее;
• Настройте оптимальное усилие на рулевом колесе.

Подтягивание без полной разборки поможет устранить постукивания и уменьшить небольшой люфт. Если детали рулевой рейки сильно изношены, потребуется полная разборка и покупка полного ремкомплекта для замены изношенных элементов.

Если описанные действия не устранили постукивания рулевой рейки, стоит проверить рулевые наконечники и тяги, так как именно в этих частях механизма часто возникают проблемы.

Причиной стука могут быть также наконечники и рулевая тяга. В этом случае необходимо затянуть крепления тяг и наконечников, чтобы исключить люфт.

Затягивание наконечников следует производить с учетом следующих рекомендаций:

1. Обеспечить надежную фиксацию всего механизма, чтобы избежать смещения развал-схождения;
2. Не перетягивать при затягивании до упора;
3. После затяжки болтов наконечников провести проверку развала-схождения;
4. Если стук сохраняется, проблема может быть во внутренней части рейки или в рулевых тягах.

Также рекомендуется каждые 500 — 1000 км проверять состояние пыльников рулевой рейки, учитывая условия эксплуатации автомобиля. На российских автомобилях замену пыльников приходится производить чаще, чем на иномарках.

Если подтягивание рулевой рейки и замена пыльников, а также резинок могут быть выполнены самостоятельно, то ремонт крепления рулевых тяг зачастую вызывает трудности у автовладельцев. Сложный демонтаж и необходимость использования специального оборудования заставляют владельцев российских легковых автомобилей обращаться в автосервис к опытным специалистам. Провести диагностику, разборку и сборку узла лучше в специализированной мастерской с квалифицированным персоналом. Полная замена изношенных элементов рулевой рейки должна выполняться только в оборудованном гараже опытным механиком с достаточной практикой в ремонте отечественных автомобилей.

https://youtube.com/watch?v=C7k3SkNBJxI

Установка и регулировка отремонтированной рулевой рейки

Установка и регулировка отремонтированной рулевой рейки на ВАЗ 21099 — это важный этап, который требует внимательности и аккуратности. Правильная установка обеспечит надежную работу рулевого управления и повысит безопасность автомобиля.

Подготовка к установке

Перед началом установки необходимо подготовить рабочее место и инструменты. Вам понадобятся: набор ключей, отвертки, домкрат, подставки под автомобиль, а также смазочные материалы. Убедитесь, что у вас есть доступ к инструкции по эксплуатации автомобиля и схеме рулевого управления.

Снятие старой рулевой рейки

Для начала необходимо снять старую рулевую рейку. Поднимите переднюю часть автомобиля с помощью домкрата и установите подставки для безопасности. Затем снимите колеса, чтобы получить доступ к рулевому механизму. Отсоедините рулевую колонку от рейки, открутив крепежные болты. После этого отсоедините рулевые тяги и снимите рейку с креплений.

Установка отремонтированной рейки

Теперь можно установить отремонтированную рулевую рейку. Убедитесь, что все уплотнители и прокладки в хорошем состоянии. Установите рейку на место, закрепив ее на креплениях. Подсоедините рулевые тяги, следя за тем, чтобы они были правильно выровнены. После этого подключите рулевую колонку, затянув все крепежные элементы до необходимого момента.

Регулировка рулевой рейки

После установки рейки необходимо провести ее регулировку. Для этого выполните следующие шаги:

• Проверьте уровень жидкости в гидроусилителе руля и при необходимости долейте.
• Поверните рулевое колесо в крайние положения, чтобы обеспечить равномерное распределение жидкости по системе.
• Проверьте зазоры между рейкой и рулевыми тягами. Они должны быть минимальными, чтобы избежать люфта.
• При необходимости отрегулируйте натяжение рулевой рейки с помощью регулировочных винтов.

Тестирование

После завершения установки и регулировки рекомендуется провести тест-драйв. Убедитесь, что рулевое управление работает плавно, без посторонних звуков и люфта. Проверьте, как автомобиль реагирует на повороты руля, и убедитесь, что нет никаких вибраций или заеданий.

Если все работает корректно, можно установить колеса обратно и опустить автомобиль на землю. Не забудьте проверить уровень жидкости в гидроусилителе еще раз и при необходимости долить.

Следуя этим рекомендациям, вы сможете успешно установить и отрегулировать рулевую рейку на вашем ВАЗ 21099, что обеспечит надежную и безопасную эксплуатацию автомобиля.

Вопрос-ответ

Как в народе называют ВАЗ 21099?

ВАЗ-21099 «Спутник» (простореч.

Что лучше отремонтировать рулевую рейку или купить новую?

Ремонт целесообразно проводить по той причине, если в вашем автомобиле установлена оригинальная заводская рулевая рейка. Кроме того, очень часто ремонт рулевой рейки сможет принести значительно больше пользы, чем ее полная замена.

Советы

СОВЕТ №1

Перед заменой рулевой рейки на ВАЗ 21099 обязательно проверьте состояние всех связанных компонентов, таких как рулевые тяги и шаровые опоры. Это поможет избежать дополнительных затрат на ремонт в будущем.

СОВЕТ №2

При установке новой рулевой рейки используйте оригинальные или качественные запчасти. Это обеспечит надежность и долговечность работы рулевого управления вашего автомобиля.

СОВЕТ №3

Не забывайте про регулировку углов установки колес после замены рулевой рейки. Неправильные углы могут привести к неравномерному износу шин и ухудшению управляемости автомобиля.

СОВЕТ №4

Регулярно проверяйте уровень жидкости в системе рулевого управления и следите за ее состоянием. Загрязненная или недостаточная жидкость может негативно сказаться на работе рулевой рейки.
