В статье рассмотрим проблему перегорания предохранителя вентилятора печки на автомобиле ВАЗ 2107 — распространённую неисправность среди владельцев. Понимание причин и последствий поможет избежать неприятностей с отопительной системой и сэкономить время и деньги на ремонте. Подробно разберём возможные причины перегорания предохранителя и предложим рекомендации по диагностике и устранению неисправностей, что сделает эксплуатацию автомобиля более комфортной и безопасной.
Предохранители и реле ВАЗ 2107. Неисправности электрики
Согласно мнению экспертов, перегорание предохранителя вентилятора печки на ВАЗ 2107 может быть связано с несколькими факторами. Во-первых, это может указывать на перегрузку электрической цепи, что часто происходит из-за неисправности самого вентилятора или короткого замыкания в проводке. Во-вторых, использование неоригинальных или низкокачественных предохранителей также может привести к их быстрому выходу из строя. Специалисты рекомендуют регулярно проверять состояние проводки и самого вентилятора, а также использовать предохранители, соответствующие заводским стандартам. Важно помнить, что игнорирование проблемы может привести к более серьезным повреждениям системы отопления автомобиля. Профилактика и своевременное обслуживание помогут избежать неприятных ситуаций и продлить срок службы автомобиля.
Предохранители и реле ВАЗ 2107, электрические схемы
При эксплуатации автомобиля ВАЗ 2107 нередко возникают проблемы с электрической системой. В какой-то момент может перестать функционировать один из электрических приборов, таких как печка или фары ближнего света. Также могут выйти из строя габариты, прикуриватель, поворотники и другие элементы электрической цепи без каких-либо предупреждений.
Чтобы выявить причину неисправности, в первую очередь необходимо проверить, поступает ли напряжение к конкретному прибору, а также осмотреть предохранители и реле ВАЗ 2107. Ключевым элементом в электрической цепи является предохранитель. Он служит защитой для устройства от перегрузок и повреждений. В случае короткого замыкания или значительного увеличения тока предохранитель сгорает. Поэтому первым шагом будет открытие капота автомобиля и проверка состояния предохранителей.
| Причина перегорания предохранителя | Диагностика | Решение |
|---|---|---|
| Короткое замыкание в цепи вентилятора | Проверка проводки на наличие повреждений, оплавлений, оголенных участков. Прозвонка цепи мультиметром. | Устранение короткого замыкания, замена поврежденных проводов. |
| Замыкание обмотки двигателя вентилятора | Отключение вентилятора от цепи и проверка его сопротивления мультиметром. При низком сопротивлении или его отсутствии — замыкание. | Замена двигателя вентилятора. |
| Замыкание в резисторе отопителя (дополнительном резисторе) | Визуальный осмотр резистора на наличие оплавлений, трещин. Проверка сопротивления каждой секции резистора мультиметром. | Замена резистора отопителя. |
| Замыкание в переключателе режимов вентилятора | Проверка контактов переключателя на наличие окисления, оплавлений. Прозвонка переключателя мультиметром в разных положениях. | Чистка или замена переключателя. |
| Замыкание в электромоторе вентилятора из-за попадания влаги/грязи | Разборка вентилятора, визуальный осмотр на наличие влаги, грязи, коррозии. | Чистка, сушка, при необходимости замена двигателя вентилятора. |
| Повышенная нагрузка на вентилятор (затрудненное вращение) | Проверка легкости вращения крыльчатки вентилятора вручную. Наличие посторонних шумов при работе. | Чистка вентилятора от грязи, смазка подшипников, при необходимости замена вентилятора. |
| Неправильно подобранный предохранитель (слишком низкий номинал) | Проверка номинала установленного предохранителя и сравнение его с рекомендуемым (обычно 30А). | Установка предохранителя соответствующего номинала. |
Интересные факты
Вот несколько интересных фактов о перегорании предохранителя вентилятора печки на ВАЗ 2107:
-
Причины перегорания: Перегорание предохранителя вентилятора печки может быть связано не только с перегрузкой электрической цепи, но и с плохими контактами в разъемах. Окисление или загрязнение контактов может привести к увеличению сопротивления, что, в свою очередь, вызывает перегрев и выход предохранителя из строя.
-
Тип предохранителей: На ВАЗ 2107 используются предохранители различных типов, и важно знать, какой именно предохранитель отвечает за вентилятор печки. Обычно это предохранитель на 15 А, и его замена должна производиться на аналогичный, чтобы избежать повторного перегорания.
-
Проверка системы: Если предохранитель перегорает неоднократно, это может указывать на более серьезные проблемы в системе, такие как неисправность самого вентилятора, короткое замыкание в проводке или проблемы с реле. В таких случаях рекомендуется проводить полную диагностику электрической системы автомобиля, чтобы избежать дальнейших поломок.

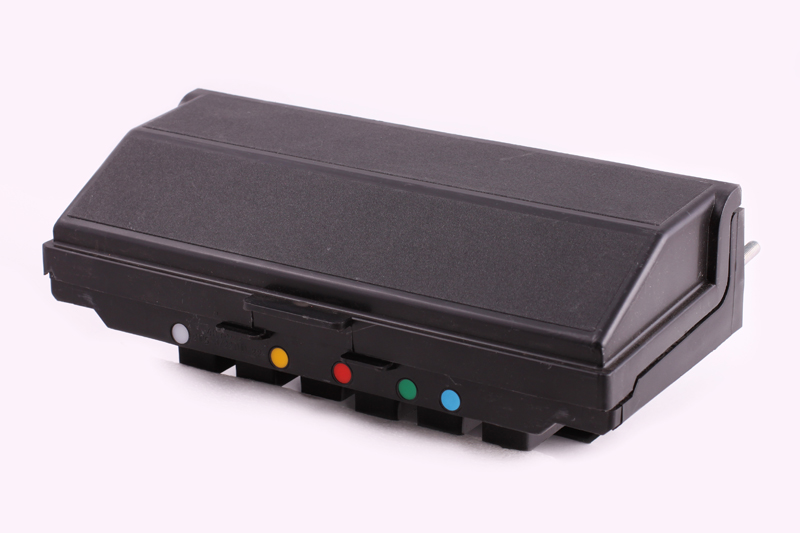

Блок предохранителей

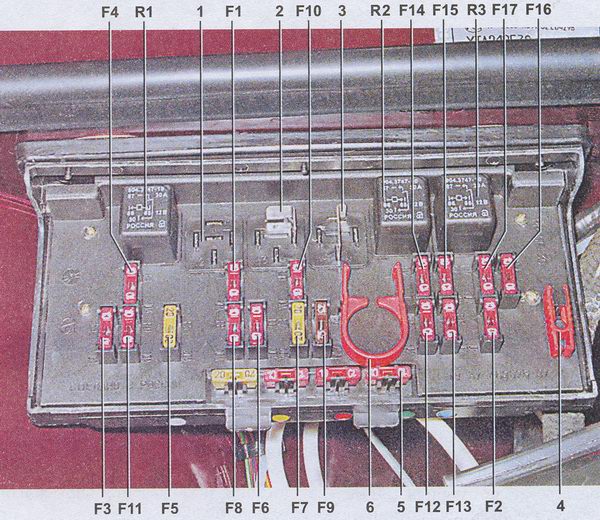

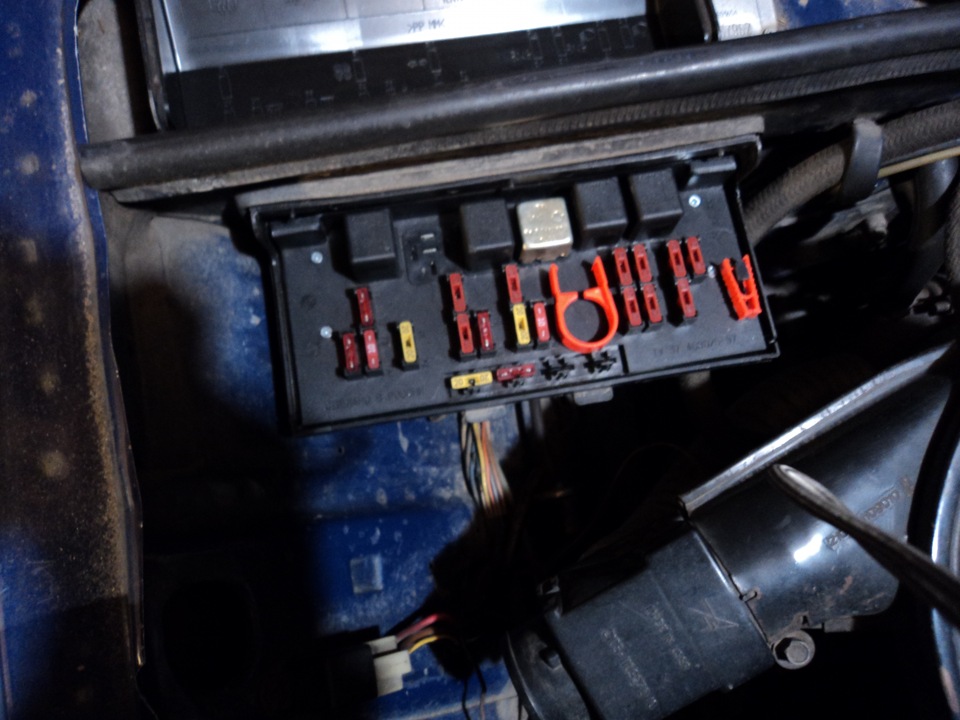

Блок предохранителей ВАЗ-2107 располагается в подкапотном пространстве, справа от двигателя, если смотреть по направлению движения автомобиля. В этом блоке находятся основные предохранители и реле. Чтобы убедиться в исправности предохранителей, необходимо открыть капот и снять пластиковую крышку блока, на которой указаны названия предохранителей и их номиналы.
R1 — реле, отвечающее за обогрев заднего стекла. Если обогрев не функционирует, проверьте это реле, а также предохранитель F5, и замените неисправные элементы. Если реле и предохранитель в порядке, стоит проверить соединения проводов с полосками обогрева на заднем стекле, которые находятся ближе к боковым дверям.
R2 — реле, управляющее дальним светом фар. Оно работает в паре с предохранителями F12 и F13. Если одна из фар дальнего света не горит, вероятнее всего, проблема в лампе, которую нужно заменить, или в предохранителе F12 или F13 (в зависимости от того, какая фара не работает).
R3 — реле, отвечающее за ближний свет фар. Оно взаимодействует с предохранителями F16 и F17. Если ближний свет не работает в обеих фарах, скорее всего, проблема в этом реле. В первую очередь замените его на исправное. Если это не решит проблему, возможно, перегорели обе лампы или их предохранители.
1 — разъем для реле, управляющего очистителями и омывателями фар. Если на вашем автомобиле нет этих устройств, то и реле не требуется.
Читайте также:
2 — разъем для реле звукового сигнала. На схеме установлена перемычка, позволяющая звуковому сигналу работать без этого реле.
3 — разъем для реле электродвигателя вентилятора системы охлаждения. На схеме также установлена перемычка, чтобы вентилятор функционировал без реле. Будьте внимательны с этим разъемом. Если перемычка потеряет контакт при отсутствии реле, это может привести к неработоспособности вентилятора, что, в свою очередь, может вызвать перегрев охлаждающей жидкости и двигателя. При первых признаках перегрева (по показаниям датчика температуры и закипанию жидкости) немедленно заглушите двигатель.
4 — пинцет для замены предохранителей
5 — запасные предохранители
6 — пинцет для замены реле
Рекомендуется всегда иметь при себе запасные предохранители различных номиналов, чтобы в случае их перегорания в пути не пришлось искать ближайший автомагазин.
Предохранители
F1 (10 А) — лампы заднего хода, электродвигатель отопителя, обогрев заднего стекла.
Если фонарь заднего хода не функционирует, первым делом проверьте этот предохранитель, затем саму лампу, а также переключатель света заднего хода, который может находиться на кулисе или коробке передач.
Если печка не работает, но предохранитель исправен, проблема может заключаться в проводке, самом двигателе отопителя или переключателе на панели управления.
F2 (10 А) — электродвигатели стеклоочистителей, очистителей фар, насосы омывателей лобового стекла и фар. Если «дворники» или омыватель не работают, проверьте данный предохранитель и разъём 1 для реле. В этом разъёме должно быть установлено реле или перемычка. Также возможна неисправность в проводке или самом двигателе стеклоочистителя.
-
Читайте также:
Если омыватель лобового стекла не работает, проверьте уровень жидкости в бачке. Зимой некачественная или не заменённая вовремя жидкость может замёрзнуть в трубках системы омывателя. Также возможно засорение форсунок омывателя или неисправность насоса, который находится в бачке омывателя, особенно если он часто включался без жидкости.
F3 (10 А) — резервный
F4 (10 А) — резервный
F5 (20 А) — обогрев заднего стекла и контакты реле его включения. Если обогрев заднего стекла не работает, проверьте реле R1. Если реле и предохранитель исправны, убедитесь в плотности соединений на контактах обогревателя и отсутствии повреждений его элементов.
F6 (10 А) — прикуриватель, часы. Если прикуриватель не работает, а предохранитель целый, проблема может быть в контактах разъёма. Разберите панель с разъёмом для доступа к контактам и проверьте их состояние.
F7 (20 А) — звуковые сигналы и их реле, вентилятор охлаждения.
Если звуковой сигнал не работает, а предохранитель исправен, проверьте само устройство сигнала. Проблема может быть в его обмотках или контактах. Также проверьте состояние контактов на руле (включателе сигнала). Неисправность может быть и в реле. Проверьте разъём 2, в котором должно быть установлено рабочее реле или перемычка.
Если вентилятор радиатора не работает, но предохранитель исправен, проверьте соединение с датчиком температуры охлаждающей жидкости и его работоспособность. Иногда провод от вентилятора может попасть под капотом на коллектор или корпус двигателя и сплавиться. Также проверьте работоспособность вентилятора, подав на него напряжение от аккумулятора.
F8 (10 А) — кнопка аварийной сигнализации (с лампой), указатели поворота и их контрольная лампа (при включённой «аварийке»).
Этот предохранитель отвечает за работу аварийной сигнализации. Если она не функционирует, но указатели поворота работают по отдельности, вероятно, проблема в предохранителе.
F9 (7,5 А) — лампы задних противотуманных фонарей.
Если задние «противотуманки» не работают и предохранитель целый, проверьте лампы в фонарях, а также все контакты и проводку, включая правильность соединения проводов в кнопке включения на приборной панели.
F10 (10 А) — указатели поворота (только в режиме поворотников), тахометр, датчик уровня заряда аккумулятора.
Большинство проблем с указателями поворотов и лампами на приборной панели решается заменой этого предохранителя. Подробно расписывать каждый пункт не буду. Если предохранитель целый, но какая-то система не работает, ищите причину в другой части цепи или в связанных с ней устройствах.
F11 (10 А) — лампы стоп-сигналов, освещение салона, лампа ремня безопасности водителя.
Если стоп-сигналы не горят и предохранитель исправен, проверьте выключатель стоп-сигналов, сами лампы и контакты разъёмов.
Лампа освещения салона также может перегореть или находиться в выключенном положении. Проверьте контакты проводов, подходящих к разъёмам выключателей освещения салона.
F12 (7,5 А) — лампа дальнего света в правой фаре, стеклоочистители и омыватели фар.
Если дальний свет не работает, проверьте реле R2 дальнего света. Если дальний свет не функционирует в одной фаре, вероятно, проблема в предохранителе или самой лампе.
Если дальний свет не работает ни в одной из фар, причина может заключаться в реле или выключателе света (на рулевой колонке), его контактах и проводке, а также в кнопке включения фар.
F13 (10 А) — лампа дальнего света в левой фаре, лампа включения дальнего света на панели приборов. Аналогично предыдущему пункту.
F14 (10 А) — лампы габаритов в левой блок-фаре и правом фонаре, лампы освещения госномера, подкапотная лампа, лампа включения света на приборной панели.
Если лампы не работают, но предохранитель целый, проверьте сами лампы, проводку и прочность контактных соединений разъёмов. Также необходимо проверить выключатели этих ламп.
F15 (20 А) — лампа габаритов в правой блок-фаре и левом фонаре, лампы прикуривателя, приборной панели, ящика для вещей.
F16 (10 А) — ближний свет в правой блок-фаре, стеклоочистители и омыватели фар.
F17 (7,5 А) — ближний свет в левой блок-фаре.
Блок предохранителей и реле ВАЗ 2107
При выявлении проблем в электрической системе мультиметр становится незаменимым инструментом. С его помощью можно проверить любые соединения и устройства на предмет их функциональности. Если у вас есть базовые навыки работы с мультиметром и хотя бы небольшие знания в области электротехники, то вам не составит труда справиться с этой задачей.
Причины перегорания предохранителя вентилятора печки
Перегорание предохранителя вентилятора печки в автомобиле ВАЗ 2107 может быть вызвано несколькими факторами, которые стоит рассмотреть более подробно. Понимание этих причин поможет избежать повторных проблем и повысить надежность работы системы отопления.
Одной из основных причин перегорания предохранителя является перегрузка электрической цепи. Это может произойти, если вентилятор печки работает на максимальной мощности в течение длительного времени, особенно в условиях низких температур, когда требуется повышенная производительность. В результате этого может возникнуть перегрев проводки и, как следствие, перегорание предохранителя.
Еще одной распространенной причиной является короткое замыкание в проводке. Это может произойти из-за повреждения изоляции проводов, что приводит к тому, что ток начинает течь по неправильному пути. Короткое замыкание создает резкий скачок тока, что и приводит к перегоранию предохранителя. Важно регулярно проверять состояние проводки и соединений, чтобы избежать подобных ситуаций.
Также стоит обратить внимание на сам вентилятор. Если он заедает или работает с повышенным сопротивлением, это может привести к увеличению тока, что также может вызвать перегорание предохранителя. В таких случаях рекомендуется проверить состояние подшипников и очистить вентилятор от загрязнений, которые могут мешать его нормальной работе.
Не стоит забывать и о качестве предохранителей. Использование неоригинальных или низкокачественных предохранителей может привести к их преждевременному выходу из строя. Рекомендуется использовать только оригинальные запчасти, соответствующие стандартам производителя.
Наконец, стоит упомянуть о возможных проблемах с аккумулятором или генератором. Если напряжение в системе питания автомобиля нестабильно, это может привести к перегрузке электрических компонентов, включая предохранители. Регулярная проверка состояния аккумулятора и генератора поможет избежать подобных проблем.
В заключение, перегорание предохранителя вентилятора печки ВАЗ 2107 может быть вызвано множеством факторов, включая перегрузку цепи, короткое замыкание, проблемы с вентилятором, низкое качество предохранителей и нестабильное напряжение в системе. Регулярное техническое обслуживание и внимательное отношение к состоянию электрической системы автомобиля помогут предотвратить подобные неисправности.
Вопрос-ответ
Какой предохранитель отвечает за включение вентилятора ВАЗ 2107?
Предохранитель автомобильный 40 А для вентилятора.
За что отвечает предохранитель печки ВАЗ 2107?
Предохранители повсеместно используются для защиты любого электрооборудования, например, для исключения перегрева проводов бытовой электрической сети в случае коротких замыканий. Отсутствие предохранителей или неграмотное их применение может привести к пожару.
Какой предохранитель отвечает за печку ВАЗ?
В большинстве Приор предохранитель печки — это F9 (25 А) в салонном блоке.
Советы
СОВЕТ №1
Проверьте состояние проводки. Часто причиной перегорания предохранителя является короткое замыкание в проводах. Осмотрите их на наличие повреждений, изоляции и коррозии. Если обнаружите проблемы, замените поврежденные участки.
СОВЕТ №2
Убедитесь в исправности вентилятора. Если вентилятор работает с перегрузкой или заедает, это может привести к перегреву и перегоранию предохранителя. Проверьте, нет ли посторонних предметов, мешающих его работе, и при необходимости замените вентилятор.
СОВЕТ №3
Используйте предохранитель правильного номинала. Установка предохранителя с неправильным значением может привести к его частому перегоранию. Ознакомьтесь с рекомендациями производителя по выбору предохранителя для вентилятора печки вашего автомобиля.
СОВЕТ №4
Регулярно проводите техническое обслуживание. Периодическая проверка системы отопления и вентиляции поможет выявить потенциальные проблемы до того, как они приведут к перегоревшему предохранителю. Не забывайте очищать фильтры и проверять работу всех компонентов системы.
