В статье рассмотрим процесс замены прокладки головки блока цилиндров на ВАЗ 2110 с 8-клапанным двигателем. Замена прокладки обеспечивает герметичность между головкой блока и цилиндрами, предотвращая утечку охлаждающей жидкости и масла, а также повышая эффективность работы двигателя. Правильное выполнение этой процедуры поможет избежать серьезных поломок и продлить срок службы автомобиля.
Меняем прокладку ГБЦ на 8-ми клапанном двигателе ВАЗ-2110
Некоторые автовладельцы, имеющие отечественные автомобили, могут не осознавать, что прокладка головки блока цилиндров подлежит замене каждый раз при снятии головы блока. Устанавливать старую прокладку не рекомендуется, так как она предназначена для одноразового использования.
Процесс замены прокладки ГБЦ на 8-клапанном двигателе ВАЗ практически идентичен аналогичным работам для 16-клапанного двигателя, поэтому данная статья окажется полезной и для владельцев автомобилей с более современными моторами.
Замена прокладки головки блока цилиндров на ВАЗ 2110 с 8 клапанами — задача, требующая внимательности и аккуратности. Эксперты рекомендуют начать с подготовки рабочего места и необходимых инструментов, таких как ключи, отвертки и динамометрический ключ. Важно отключить аккумулятор и слить охлаждающую жидкость. После снятия головки блока цилиндров необходимо тщательно очистить поверхности от старой прокладки и загрязнений, чтобы обеспечить надежное прилегание новой. При установке новой прокладки следует обратить внимание на правильную ориентацию и равномерное затягивание болтов, следуя рекомендациям производителя. Завершив процесс, специалисты советуют проверить уровень масла и охлаждающей жидкости, а также провести тест-драйв для выявления возможных утечек.
Интервалы замены прокладки ГБЦ на Ваз-2110
Одним из ключевых вопросов для владельцев автомобилей является срок замены данной детали.
Точно определить, как долго прослужит та или иная прокладка, довольно сложно.
Это зависит от нескольких факторов:
- Производителя детали.
- Качества материала, из которого изготовлена прокладка.
- Условий хранения этих компонентов.
Поскольку прокладка изготовлена из резины, условия её хранения оказывают значительное влияние на срок службы. Например, деталь, приобретенная на рынке и долго хранившаяся в сыром и неотапливаемом помещении, будет менее надежной по сравнению с аналогичной запчастью, купленной в специализированном магазине.
Основная задача прокладки заключается в обеспечении надежной герметизации блока цилиндров с головкой блока цилиндров (ГБЦ). Если не обращать внимание на её состояние, это может привести к значительному сокращению ресурса двигателя.
| Этап работы | Описание действия | Необходимые инструменты и материалы |
|---|---|---|
| Подготовка | Отключите аккумулятор, слейте охлаждающую жидкость и масло. Снимите воздушный фильтр, патрубки, провода и все, что мешает доступу к ГБЦ. | Ключи рожковые и накидные, отвертки, емкости для слива жидкостей, ветошь. |
| Демонтаж ГБЦ | Отсоедините выпускной коллектор, впускной коллектор, открутите болты крепления ГБЦ в определенной последовательности. Аккуратно снимите ГБЦ. | Ключ динамометрический, головки торцевые, вороток, удлинитель. |
| Очистка и проверка | Очистите привалочные поверхности блока цилиндров и ГБЦ от остатков старой прокладки и нагара. Проверьте ГБЦ на наличие трещин и деформаций. | Шпатель, щетка металлическая, растворитель, линейка, щупы. |
| Установка новой прокладки | Установите новую прокладку ГБЦ, убедившись, что она правильно ориентирована. | Новая прокладка ГБЦ. |
| Монтаж ГБЦ | Установите ГБЦ на место, закрутите болты крепления в определенной последовательности и с нужным моментом затяжки. | Ключ динамометрический, головки торцевые, вороток, удлинитель. |
| Сборка и запуск | Установите все снятые детали в обратном порядке. Залейте охлаждающую жидкость и масло. Запустите двигатель, проверьте на утечки. | Все ранее снятые детали, новая охлаждающая жидкость, новое моторное масло. |
Интересные факты
Вот несколько интересных фактов о замене прокладки головки блока цилиндров на ВАЗ 2110 с 8 клапанами:
-
Симптомы неисправности: Перед заменой прокладки головки блока цилиндров важно обратить внимание на симптомы, такие как перегрев двигателя, утечка охлаждающей жидкости или масло, а также появление белого дыма из выхлопной трубы. Эти признаки могут указывать на то, что прокладка повреждена и требует замены.
-
Технология установки: При установке новой прокладки важно соблюдать порядок и момент затяжки болтов головки блока цилиндров. Неправильная затяжка может привести к повторному повреждению прокладки и даже к деформации головки блока. Рекомендуется использовать динамометрический ключ для точного соблюдения заводских норм.
-
Материалы прокладок: Современные прокладки для головки блока цилиндров могут быть изготовлены из различных материалов, таких как металл, композитные материалы или асбест. Выбор правильной прокладки может существенно повлиять на долговечность и надежность работы двигателя. Например, металлические прокладки обеспечивают лучшую термостойкость и устойчивость к высоким давлениям, что делает их предпочтительными для тюнингованных двигателей.
Признаки пробитой прокладки
Определить, что герметичность соединения нарушена, можно по следующим признакам:
- В выхлопных газах появляется белый дым.
- В охлаждающей жидкости можно увидеть масляные разводы.
- Наличие течи в местах соединения головки блока цилиндров.
- В поддоне скапливается значительное количество масла.

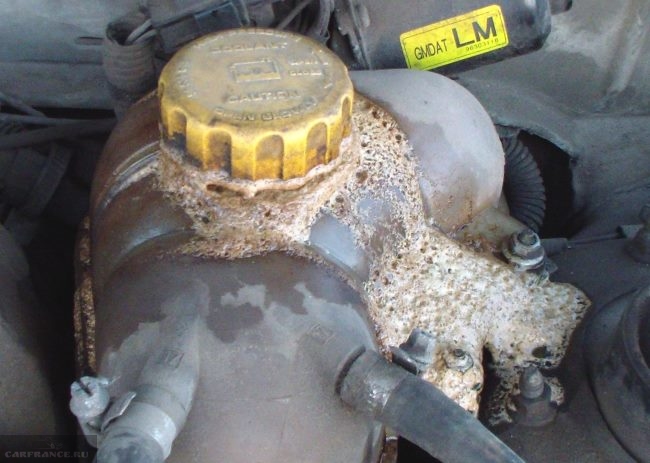

- Вокруг заливной крышки образуется пена.
Хотя может показаться, что обнаружить пары в охлаждающей жидкости довольно сложно, это можно сделать, надев пакет на горловину открытого расширительного бачка. Если в жидкости есть газы, пакет начнет надуваться.
Артикулы

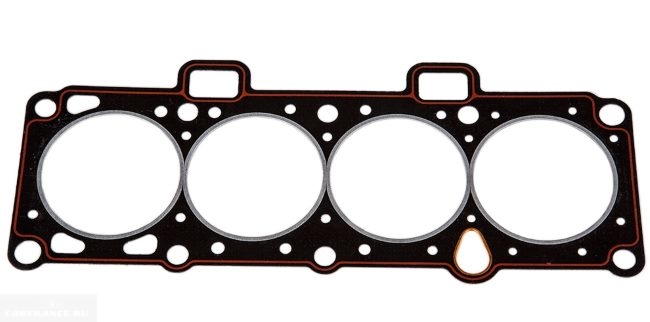

Перед тем как начать замену прокладки, необходимо её приобрести. Хотя в любом автомагазине вам помогут подобрать нужную деталь, будет полезно знать её артикул. Наиболее подходящие прокладки для модели ВАЗ-2110 включают:
- Оригинальная прокладка ВАТИ с артикулом 21083100302020.
- Запчасть от VICTOR REINZ, которая отличается высоким качеством по сравнению с оригиналом. Артикул этой детали — 613666000.
- Прокладки TRIALLI, артикул которых — GZ.
Лучше сразу приобрести более качественную деталь, чем потом снова заниматься разборкой.
Инструменты

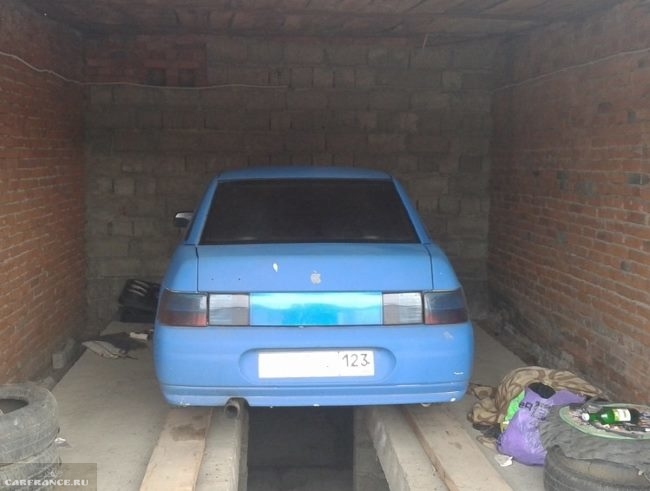

Хотя замену этой детали можно выполнить прямо у себя дома, оптимальным вариантом будет проводить все работы на смотровой яме. Для успешной замены вам понадобятся следующие инструменты:
- Набор головок для трещотки, включая размеры от 10 до 19;
- Ключ «Торкс»;
- Несколько отверток;
- Свечной ключ;
- Динамометрический ключ.
Также полезно иметь под рукой специальную жидкость WD-40, которая поможет при откручивании закисших болтов. Как показывает практика, в процессе разборки могут понадобиться и другие инструменты, поэтому лучше заранее подготовить их.
Процедура замены
Процесс замены осуществляется следующим образом:
- В первую очередь необходимо отключить аккумулятор, для этого следует снять минусовую клемму.
-

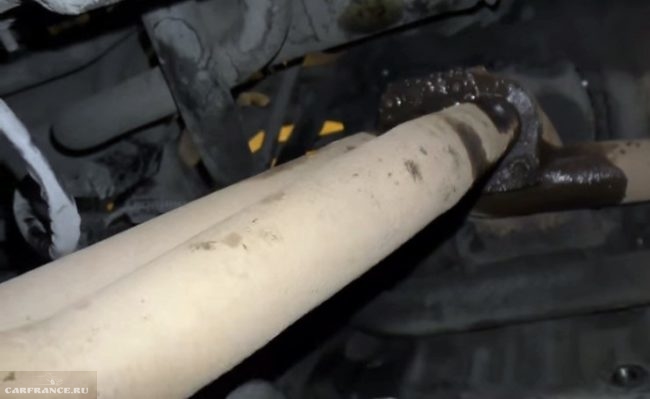

Далее отсоединяем приёмную трубу глушителя.
-
Убираем карбюратор.
- Затем отсоединяем все клеммы датчиков, а также провода от свечей зажигания.
- Следующий шаг — отсоединение вакуумного усилителя от впускного коллектора.
- Отсоединяем датчик-распределитель.
- Убираем высоковольтные провода.
- Откручиваем гайки и снимаем датчик.
- Демонтируем топливный насос и корпус вспомогательных устройств.
Снимаем ролик и ремень ГРМ.
Читайте также:
- Убираем шкив, после чего необходимо снять крышку ГРМ.
- Отсоединяем шланги и выкручиваем гайки крышки.

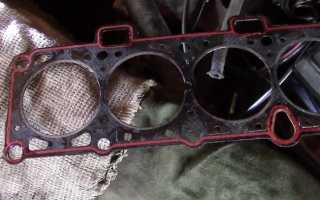

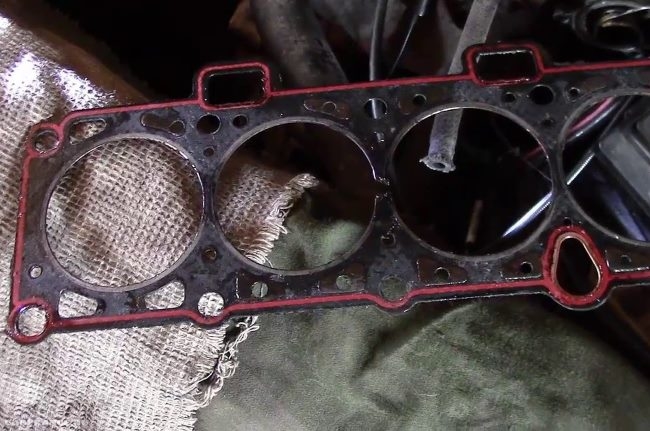

После этого останется открутить болты и снять головку блока. После удаления старой прокладки важно тщательно проверить поверхности, которые соприкасаются с головкой и блоком цилиндров. На них не должно быть грязи или остатков старой прокладки. Все явные загрязнения необходимо устранить.
Установка новой детали
Новая деталь, которую собираются установить, должна быть в идеальном состоянии: без повреждений, сухая и чистая.
При монтаже важно убедиться, что отверстие для масла расположено между третьим и четвёртым цилиндрами.
Перед установкой головки блока цилиндров необходимо проверить, чтобы клапаны первого цилиндра были закрыты. Закручивать болты следует по установленной схеме, выполняя эту процедуру в четыре этапа.
Моменты затяжки для 8-ми клапанного двигателя
Процесс затяжки болтов осуществляется в несколько этапов:
- На первом этапе болты затягиваются до момента 20 Н·м.
- Затем их необходимо довести до значения 69,4–85,7 Н·м.
- На третьем этапе производится дополнительное вращение болтов на 90 градусов.
- На заключительном этапе требуется окончательно повернуть болты еще на 90 градусов.
- Остальные шаги сборки выполняются в обратном порядке по сравнению с разборкой.
Важно также не забыть проверить зазоры на клапанах и отрегулировать натяжение ремня ГРМ.
Выводы
Замена прокладки головки блока цилиндров своими руками — это довольно сложный процесс, однако он под силу каждому, кто не боится воспользоваться гаечным ключом.
Советы по предотвращению повторных проблем с прокладкой ГБЦ
Чтобы избежать повторных проблем с прокладкой головки блока цилиндров (ГБЦ) на ВАЗ 2110 с 8 клапанами, необходимо учитывать несколько важных аспектов, начиная от правильной установки и заканчивая регулярным обслуживанием автомобиля.
1. Правильная установка прокладки ГБЦ: Убедитесь, что поверхность блока цилиндров и головки блока очищены от старой прокладки и загрязнений. Используйте специальный очиститель для удаления остатков герметика и масла. Проверьте, нет ли на этих поверхностях царапин или повреждений, которые могут привести к утечкам. При установке новой прокладки следуйте рекомендациям производителя, обращая внимание на направление и расположение прокладки.
2. Контроль момента затяжки: Очень важно правильно затянуть болты головки блока цилиндров. Используйте динамометрический ключ и следуйте схеме затяжки, указанной в руководстве по ремонту. Неправильный момент затяжки может привести к деформации головки блока и, как следствие, к повторному выходу из строя прокладки.
3. Проверка состояния головки блока: Перед установкой новой прокладки проверьте головку блока на наличие трещин и деформаций. Для этого можно использовать специальный инструмент для измерения плоскостности. Если головка деформирована, ее необходимо отшлифовать или заменить.
4. Регулярное обслуживание системы охлаждения: Перегрев двигателя является одной из основных причин выхода из строя прокладки ГБЦ. Регулярно проверяйте уровень охлаждающей жидкости и состояние радиатора. Не допускайте перегрева двигателя, так как это может привести к деформации головки блока и повреждению прокладки.
5. Использование качественных запчастей: При замене прокладки ГБЦ выбирайте только проверенные и качественные запчасти. Дешевые аналоги могут не выдерживать высоких температур и давлений, что приведет к быстрому выходу из строя.
6. Мониторинг работы двигателя: Обратите внимание на работу двигателя после замены прокладки. Если вы заметили утечки масла или охлаждающей жидкости, стуки в двигателе или другие аномалии, немедленно проведите диагностику. Это поможет выявить проблемы на ранней стадии и предотвратить серьезные повреждения.
Следуя этим рекомендациям, вы сможете значительно продлить срок службы прокладки головки блока цилиндров и избежать повторных проблем с двигателем вашего автомобиля ВАЗ 2110.
Вопрос-ответ
Как узнать, что прокладка головки блока цилиндров нуждается в замене?
Признаки, указывающие на необходимость замены прокладки, включают перегрев двигателя, утечку охлаждающей жидкости, появление масла в системе охлаждения или наоборот, а также белый дым из выхлопной трубы. Если вы заметили один или несколько из этих симптомов, стоит проверить прокладку.
Какие инструменты понадобятся для замены прокладки головки блока цилиндров?
Для замены прокладки вам понадобятся: набор ключей и головок, динамометрический ключ, отвертки, стамеска, а также специальные инструменты для снятия и установки головки блока, такие как подъемник или домкрат. Также не забудьте о герметике и новой прокладке.
Сколько времени занимает процесс замены прокладки?
Время, необходимое для замены прокладки головки блока цилиндров, может варьироваться в зависимости от опыта механика и состояния автомобиля. В среднем, процесс может занять от 4 до 8 часов, включая демонтаж и установку всех компонентов.
Советы
СОВЕТ №1
Перед началом работы обязательно ознакомьтесь с технической документацией на ваш автомобиль. Это поможет вам понять порядок разборки и сборки, а также особенности конструкции, которые могут повлиять на процесс замены прокладки головки блока цилиндров.
СОВЕТ №2
Подготовьте все необходимые инструменты и материалы заранее. Вам понадобятся ключи, отвертки, динамометрический ключ, а также новая прокладка и герметик. Это сэкономит время и сделает процесс более организованным.
СОВЕТ №3
Обязательно проверьте поверхность головки блока и блока цилиндров на наличие повреждений и деформаций. Если вы заметили какие-либо дефекты, лучше обратиться к специалисту для их устранения, чтобы избежать повторных проблем в будущем.
СОВЕТ №4
При установке новой прокладки следите за правильной ориентацией и плотностью прилегания. Используйте динамометрический ключ для затяжки болтов головки блока в соответствии с рекомендациями производителя, чтобы избежать перекоса и утечек.
