В статье рассмотрим подключение противотуманных фар на ВАЗ 2110. Противотуманки улучшают видимость в плохую погоду и повышают безопасность, позволяя другим участникам движения лучше видеть ваш автомобиль. Правильное подключение противотуманок поможет избежать проблем с электрикой и обеспечит надежную работу освещения. Предоставим пошаговые инструкции и советы, чтобы сделать процесс простым для владельцев ВАЗ 2110.

Как правильно смонтировать и подключить противотуманные фары на ВАЗ 2110, 2111, 2112

В условиях плохой погоды, когда туман окутывает дороги или идут сильные дожди, стандартные фары автомобилей не всегда обеспечивают достаточное освещение. Это связано с тем, что основные фары предназначены для работы в ясных погодных условиях. Противотуманные фары, в свою очередь, разработаны специально для использования в сложных метеорологических условиях. Поэтому они становятся особенно важными в зимний период. Установка противотуманок не требует обращения в автосервис, и опытные владельцы автомобилей ВАЗ могут выполнить эту процедуру самостоятельно.

Эксперты в области автомобильной электроники отмечают, что установка противотуманных фар на ВАЗ 2110 требует внимательного подхода и соблюдения определенных шагов. В первую очередь, необходимо подготовить необходимые инструменты и комплектующие, включая сами противотуманки, реле и проводку. Специалисты рекомендуют начинать с разборки переднего бампера для доступа к местам установки фар.

После этого следует правильно подключить провода к фарам, учитывая полярность. Важно установить реле в салоне автомобиля, чтобы избежать перегрузки электрической системы. Эксперты подчеркивают, что правильная настройка угла наклона противотуманок также играет ключевую роль в их эффективности. Завершив установку, необходимо протестировать работу фар, чтобы убедиться в их надежности и безопасности на дороге.

✅Подключение и установка противотуманок (ПТФ) ВАЗ 2110-12. Укладка новой проводки на ПТФ. doRABOTKA

Зачем нужны противотуманные фары

Туман представляет собой облако, которое образуется у самой поверхности земли и состоит из мельчайших капелек воды, находящихся в воздухе. В условиях плотного тумана, когда видимость значительно ухудшается, фары автомобилей создают эффект «молока», при этом рассеянные лучи света частично отражаются от капелек воды, что может ослеплять водителей. Свет не способен проходить через туман на большие расстояния, что приводит к резкому снижению видимости.

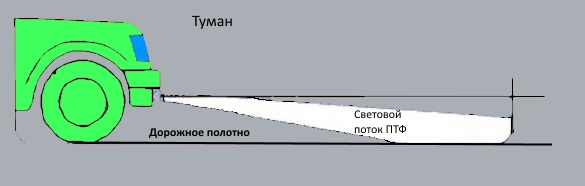

Основная функция противотуманных фар (ПТФ) заключается в формировании правильного направления светового потока. Этот поток можно представить в виде параллелепипеда, который широкий в горизонтальном направлении и узкий в вертикальном. Свет, излучаемый ПТФ, направляется вдоль поверхности дороги, находящейся под туманом. Дополнительные ПТФ созданы для обеспечения низкого и яркого освещения над проезжей частью в условиях неблагоприятной погоды.

В условиях сильного тумана правильно установленные дополнительные фары обеспечивают видимость боковой линии разметки дорожного полотна не более чем на 10 метров. Однако этого расстояния вполне достаточно для обеспечения безопасности, так как в условиях плохой видимости автомобили движутся с минимальной скоростью.

Когда на улице туман или идут обильные осадки, водителю кажется, что перед ним возникает «стена» из отражённых лучей, сквозь которую трудно различить дорожное покрытие и обочину. Наблюдения показывают, что туман обычно висит на высоте до полуметра от земли, поэтому фонари, установленные ниже и светящие под туманом, гораздо эффективнее освещают дорогу, чем стандартные фары.

Сильный дождь и снег падают практически до самой земли, поэтому для лучшего освещения дороги в условиях плохой погоды важно, чтобы световой поток был сосредоточен на небольшой высоте (до 50 сантиметров) и имел жёлтый или белый цвет. Этот спектр света обладает наибольшей интенсивностью энергии по сравнению с зелёными, синими или фиолетовыми лучами, что делает его более эффективным для освещения в сложных метеоусловиях.

Интересные факты

Вот несколько интересных фактов о подключении противотуманок на ВАЗ 2110:

1. Электрическая схема: Для подключения противотуманок на ВАЗ 2110 важно правильно использовать электрическую схему автомобиля. Обычно противотуманки подключаются через реле, что позволяет избежать перегрузки проводки и обеспечивает надежную работу фар. Важно следовать рекомендациям по подключению, чтобы избежать короткого замыкания.

2. Положение переключателя: На ВАЗ 2110 противотуманки могут быть включены только при включенных габаритах или ближнем свете. Это сделано для повышения безопасности на дороге, так как противотуманки предназначены для улучшения видимости в условиях плохой видимости, таких как туман или дождь.

3. Установка и регулировка: При установке противотуманок важно правильно отрегулировать их угол наклона. Неправильная настройка может ослеплять встречные автомобили и снижать безопасность на дороге. Рекомендуется проводить регулировку на ровной поверхности и проверять световой поток в темное время суток.

Как подключить противотуманки с нуля

Правильный монтаж и подключение противотуманных фар ВАЗ 2110 и его модификаций

Не все автомобили десятого поколения ВАЗ имеют заводские противотуманные фары. Если водитель решает самостоятельно улучшить освещение, у него есть три варианта:

• Приобрести передний бампер с уже установленными противотуманными фарами, которые нужно будет просто подключить к электросистеме автомобиля.
• Купить передний бампер с готовыми штампованными местами для установки противотуманных фар. В этом случае потребуется правильно выбрать комплект ПТФ и установить их самостоятельно.
• Сделать отверстия в пластике для установки противотуманок, закрепить их и подключить к электросети автомобиля. Этот вариант позволяет опытным водителям устанавливать противотуманки от иностранных автомобилей на модельный ряд ВАЗ 2110.

На автомобили «десятки» устанавливаются ПТФ с рифлёными стеклами (обеспечивают узконаправленный световой поток) или прозрачными (создают пятна света).

Согласно Правилам дорожного движения, установка противотуманных фар на автомобили не является обязательной, поэтому отечественные производители не всегда устанавливают их на конвейере. Однако существуют ГОСТ 8769–75 и ГОСТ 41.48–2004, которые определяют количество, расположение и порядок включения всех осветительных приборов, включая противотуманные фары.

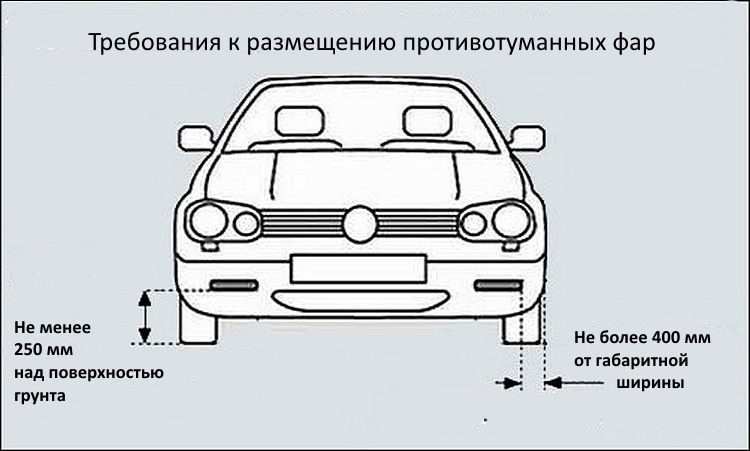

Требования к монтажу ПТФ

Противотуманные фары устанавливаются в соответствии с определёнными стандартами:

1. их должно быть две;
2. расстояние от поверхности дороги — не менее 25 см;
3. максимальное расстояние от внешнего края фар — 40 см;
4. места для установки противотуманок должны находиться ниже верхней границы гнезда фары ближнего света;
5. углы видимости ПТФ должны составлять: в вертикальной плоскости 5°+5°, в горизонтальной — 45°+10°.

Противотуманные фары следует включать только вместе с габаритными огнями.

Современные автомобили обычно уже оборудованы противотуманными фарами, которые устанавливаются производителями. Для этого на переднем бампере предусмотрены специальные места. Если противотуманки отсутствуют, то отверстия закрыты заглушками, которые легко снимаются.

Ранние модели ВАЗ 2110, 2111 и 2112 не имели отверстий для установки противотуманных фар, поэтому их необходимо размечать и вырезать самостоятельно, учитывая указанные выше требования.

Подготовка к установке

Самостоятельная установка противотуманных фар (ПТФ) на автомобилях ВАЗ 2110, 2111 и 2112 требует минимальной разборки передней части машины, что позволяет обойтись без снятия переднего бампера и панели приборов. Прежде чем приобретать комплект противотуманок, необходимо уточнить следующие моменты:

1. Какой тип панели приборов установлен в вашем автомобиле;
2. Наличие штампованных отверстий для установки ПТФ в переднем бампере, их форма и способ крепления.

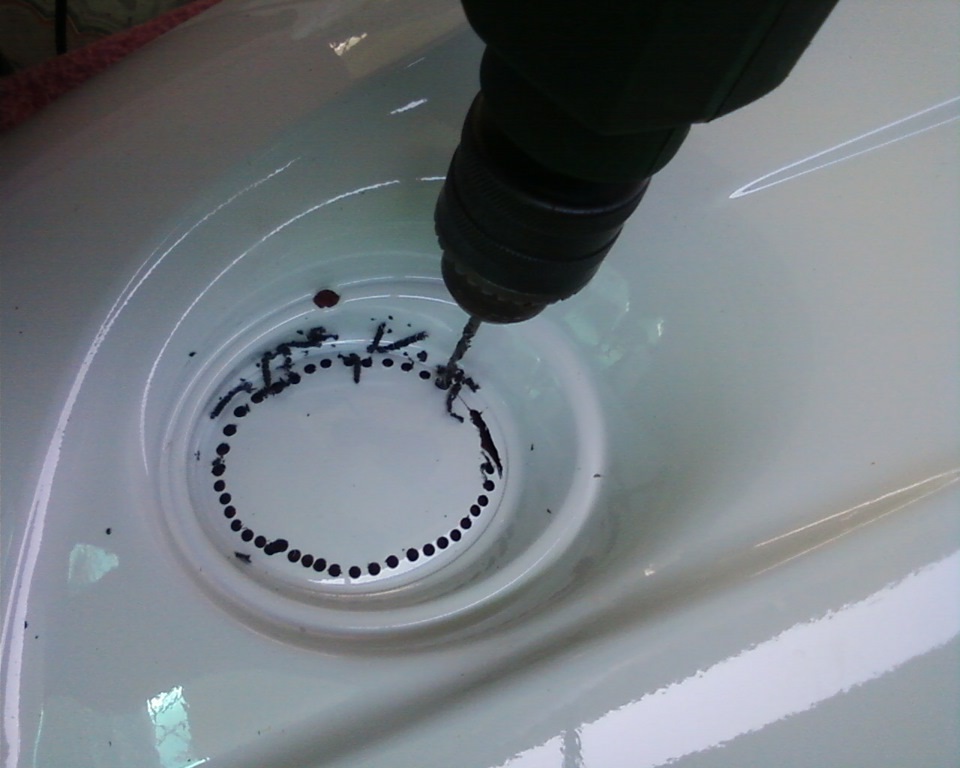

Важно действовать аккуратно, чтобы избежать ненужных сложностей. Если в пластиковом бампере отсутствуют гнезда для противотуманок, их можно легко создать с помощью дрели, нагретого металлического предмета или ручного лобзика. Главное — правильно размечать места под размер выбранного комплекта ПТФ с учетом креплений, а также учитывать форму бампера и характеристики материала (хрупкость, мягкость, твердость).

Запомните простое правило: если в бампере есть штампованные гнезда для противотуманных фар, выбирайте форму и размер фар в соответствии с ними. Если же отверстий нет, сначала приобретите ПТФ, а затем по их форме отметьте и создайте места для крепления.

Инструкция по установке и подключению противотуманных фар на ВАЗ 2110, 2111, 2112 своими руками

Для самостоятельной установки и подключения вам понадобятся навыки работы с инструментами, способность читать и интерпретировать электрические схемы, а также готовность к определённым финансовым затратам.

Инструменты и материалы

Для установки противотуманных фар (ПТФ) вам понадобятся следующие инструменты и материалы:

1. мультиметр (мультитестер);
2. контрольная лампочка;
3. комбинированная отвертка с плоским и крестовым наконечниками;
4. плоскогубцы;
5. кусачки;
6. гаечные ключи размером 8х10 и 12х14;
7. лёгкий молоток;
8. изолента;
9. упаковка термоусадочных трубок.

Вы можете либо приобрести готовый комплект противотуманных фар для автомобиля ВАЗ 2110, либо собрать все необходимые компоненты по отдельности, что будет более экономичным вариантом:

1. ПТФ — 2 штуки;
2. пластиковые рамки для противотуманок ВАЗ 2110 (правая и левая) — 2 штуки;
3. клавиша с жёлтым индикатором-подсветкой;
4. реле;
5. провод с двумя медными жилами разных цветов диаметром 0,5 мм (для более мощных ламп рекомендуется использовать провод диаметром 0,75 мм) — 5 метров;
6. узкие соединительные клеммы «мама» (одинарные) — 8 штук;
7. широкая колодка «мама/папа» (двойная) для подключения к каждой противотуманной фаре — 2 штуки;
8. болты М8х45 — 4 штуки;
9. «барашки» для болтов М8 — 4 штуки.

Самостоятельный монтаж и подключение

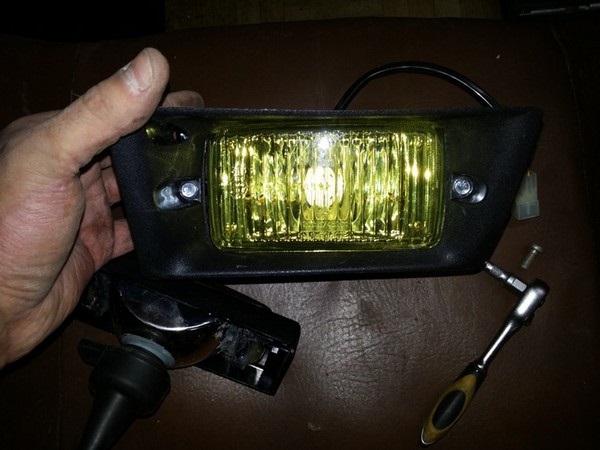

Перед тем как установить противотуманные фары (ПТФ), необходимо удалить заглушки на переднем бампере и зафиксировать фары с помощью рамок. Рекомендуется использовать не саморезы, а болты М8х45 с «барашками», так как они обеспечивают надежное крепление и позволяют быстро демонтировать фары при необходимости.

Установка ПТФ займет минимальное время, если следовать следующему алгоритму:

• Начните с подключения к электросети, протянув провода из-под торпеды в подкапотное пространство. Предварительно поместите их в защитную гофру.
• Данная операция может потребовать частичной разборки торпеды. На модели ВАЗ 2112 в заводской электропроводке предусмотрен вариант подключения ПТФ, поэтому вам нужно найти колодки для подключения, которые расположены рядом с заглушками в переднем бампере.
• Снимите плюсовую клемму с аккумулятора.
• Откройте монтажный блок реле и предохранителей, который находится слева внизу от рулевой колонки, рядом с педалью сцепления.
• Открутите саморез с помощью отвертки и извлеките блок.

После этого найдите выводы предохранителей F4 (защищает правую ПТФ) и F14 (защищает левую противотуманную фару).

Предохранитель F20 отвечает за защиту задних ПТФ, которые изначально встроены в задние фонари модели ВАЗ 2110 и функционируют как лампы габаритных огней с двумя нитями. В неблагоприятных погодных условиях вторая нить активируется специальной кнопкой, расположенной на приборной панели.

На завершающем этапе необходимо установить медные разъемы типа «мама» на концы проводов и подключить их к штеккеру в соответствии с прилагаемыми электрической и монтажной схемами.

Выбор места для установки кнопки включения противотуманных фар зависит от типа передней панели. Существуют определенные особенности подключения ПТФ для старой и европанели.

На моделях ВАЗ 2112 с европанелью в проводке автомобиля уже предусмотрены провода для подключения противотуманных фар.

Общий алгоритм подсоединения и подключения противотуманных фар

Установка противотуманных фар займет около 1–1,5 часа, если следовать следующему порядку действий:

• Провода для ПТФ прокладываются поверх основной проводки, которая проходит по левому переднему крылу.
• Для подключения питания к кнопке включения ПТФ, которая устанавливается в гнездо на приборной панели, рекомендуется использовать предохранитель правых габаритных огней. В этом случае противотуманные фары останутся включенными даже при выключенном зажигании. Если не отключить их с помощью кнопки, аккумулятор может быстро разрядиться. Если же подключить ПТФ к кнопке основных фар или напрямую к замку зажигания, они будут загораться при повороте ключа.
• Подключите штеккеры к противотуманным фарам и протестируйте их работу. Если ПТФ на ВАЗ 2110 и его модификациях не включаются, это может свидетельствовать о наличии ошибки в монтажной схеме. В таком случае необходимо заново проверить каждый элемент цепи.

Чтобы убедиться в правильности работы противотуманных фар, достаточно выехать на дорогу вечером или в темное время суток и включить ПТФ. Если световой поток направлен немного вниз и освещает не только проезжую часть, но и обочину, значит, установка выполнена корректно. В этом случае встречные автомобилисты не будут ослеплены светом ваших ПТФ, и обеспечивается хорошая видимость в условиях плохой погоды.

https://youtube.com/watch?v=t0ysCPFw_WA

Проверка работоспособности противотуманных фар после установки

После завершения установки противотуманных фар на ВАЗ 2110 важно провести проверку их работоспособности. Это поможет убедиться, что все соединения выполнены правильно, а сами фары функционируют должным образом. Следуйте пошаговой инструкции для проверки.

1. Подготовка автомобиля: Убедитесь, что автомобиль стоит на ровной поверхности, а двигатель выключен. Это обеспечит безопасность во время проверки.
2. Проверка подключения: Откройте капот и проверьте, что все провода, подключенные к противотуманным фарам, надежно закреплены. Убедитесь, что клеммы не имеют коррозии и плотно сидят на контактах.
3. Включение зажигания: Включите зажигание автомобиля, не заводя двигатель. Это позволит проверить работу противотуманных фар без запуска мотора.
4. Включение противотуманных фар: Включите противотуманные фары с помощью переключателя на руле. Обычно для этого нужно повернуть переключатель в положение, отвечающее за включение противотуманок.
5. Визуальная проверка: Проверьте, светят ли противотуманные фары. Если они включились, убедитесь, что свет равномерный и не имеет дефектов. Обратите внимание на цвет света — он должен быть белым или желтым, в зависимости от типа ламп.
6. Проверка регулировки: Если фары светят, проверьте их регулировку. Для этого можно использовать стену или гараж. Фары должны светить на определенной высоте и не ослеплять встречные автомобили. При необходимости отрегулируйте угол наклона фар.
7. Тестирование в темное время суток: Для окончательной проверки рекомендуется протестировать противотуманные фары в темное время суток. Это позволит лучше оценить их яркость и эффективность освещения.
8. Проверка работы с основными фарами: Убедитесь, что противотуманные фары работают в сочетании с основными фарами. В некоторых моделях ВАЗ 2110 противотуманные фары могут отключаться при включении дальнего света.
9. Проверка на наличие ошибок: Если противотуманные фары не включаются, проверьте предохранитель, отвечающий за их работу. Он обычно находится в блоке предохранителей под капотом или в салоне автомобиля.

После выполнения всех этих шагов вы сможете убедиться в правильной работе противотуманных фар на вашем ВАЗ 2110. Если возникли проблемы, возможно, потребуется повторно проверить все соединения или обратиться к специалисту для диагностики.

Вопрос-ответ

Как правильно подключить противотуманные фары?

Многие автовладельцы подключают противотуманки напрямую к аккумулятору без использования каких-либо специализированных схем. Электрическую цепь пропускают через выключатель. У приборов есть 2 контакта. На обеих фарах один контакт соединяют проводом в единую цепь и присоединяют к кузову (кидают на массу).

Куда подключается провод питания противотуманных фар?

Протяните провода противотуманных фар к реле через бампер. После подключения проводов к реле вам нужно будет подключить сами фары к проводам, чтобы подключить противотуманные фары к реле фар.

Советы

СОВЕТ №1

Перед началом установки противотуманок обязательно ознакомьтесь с инструкцией к вашему автомобилю. Это поможет избежать ошибок и упростит процесс подключения, так как в ней могут быть указаны особенности подключения именно для вашей модели.

СОВЕТ №2

Используйте качественные провода и разъемы для подключения противотуманок. Это обеспечит надежность соединения и предотвратит возможные проблемы с электрикой в будущем. Также рекомендуется использовать предохранитель для защиты цепи от короткого замыкания.

СОВЕТ №3

При установке противотуманок убедитесь, что они правильно отрегулированы. Неправильный угол наклона может привести к ослеплению встречных водителей и снижению вашей видимости. Проверьте, чтобы свет был направлен вниз и в стороны.

СОВЕТ №4

Не забывайте о законности установки противотуманок. Убедитесь, что они соответствуют требованиям вашего региона, и что вы правильно их используете, чтобы избежать штрафов и проблем с дорожной полицией.
