В статье рассмотрим электросхему, предохранители и реле автомобиля ВАЗ 2101. Знание электрической схемы и расположения предохранителей и реле поможет в диагностике и устранении неисправностей, а также в профилактических работах. Эта информация будет полезна как новичкам, так и опытным автолюбителям, стремящимся поддерживать свой автомобиль в исправном состоянии.

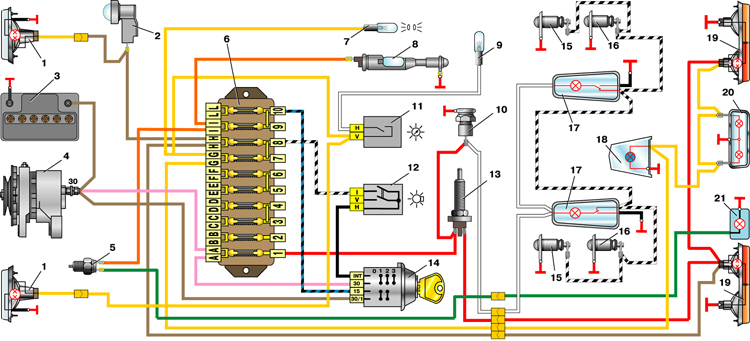

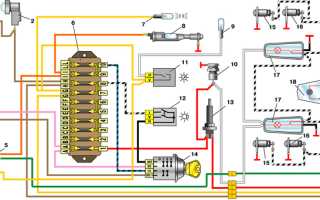

Схема включения наружного освещения

2 – лампа под капотом;
3 – аккумулятор;
4 – генератор;
5 – переключатель света заднего хода;
6 – блок предохранителей;
7 – индикатор наружного освещения на панели приборов;
8 – лампа для освещения бардачка;
9 – лампа для подсветки панели приборов;
10 – розетка для переносной лампы;
11 – переключатель освещения приборов;
12 – переключатель наружного освещения;
13 – переключатель стоп-сигнала;
14 – ключ зажигания;
15 – переключатели потолочных ламп в стойках передних дверей;
16 – переключатели потолочных ламп в стойках задних дверей;
17 – потолочные лампы;
18 – лампа для освещения багажного отделения;
19 – задние фонари;
20 – фонарь для подсветки номерного знака;
21 – фонарь для света заднего хода.

Эксперты отмечают, что электросхема ВАЗ 2101 является основой электрической системы автомобиля, обеспечивая надежное функционирование всех компонентов. Правильное понимание схемы позволяет владельцам эффективно диагностировать и устранять неисправности. Важную роль в этой системе играют предохранители, которые защищают электрические цепи от перегрузок и коротких замыканий. Специалисты рекомендуют регулярно проверять состояние предохранителей, так как их выход из строя может привести к серьезным проблемам. Реле, в свою очередь, отвечают за управление высокими токами и обеспечивают надежное включение и выключение различных систем. Эксперты советуют уделять внимание качеству реле, так как их неисправность может вызвать сбои в работе электрооборудования. В целом, грамотное обслуживание электросистемы ВАЗ 2101 способствует увеличению срока службы автомобиля и повышению его безопасности на дороге.

предохранители ваз 2106, за что отвечают

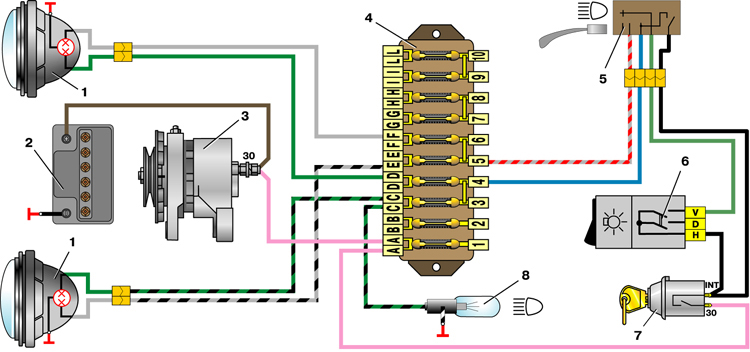

Включение фар — схема

1. Освещение;
2. Аккумулятор;
3. Альтернатор;
4. Предохранительный блок;
5. Переключатель фар;
6. Выключатель внешнего освещения;
7. Ключ зажигания;
8. Индикатор дальнего света в панели приборов.

Интересные факты

Вот несколько интересных фактов о электросхеме, предохранителях и реле автомобиля ВАЗ 2101:

1. Простота и надежность: Электросхема ВАЗ 2101 была разработана с акцентом на простоту и надежность. Это позволило многим владельцам самостоятельно проводить диагностику и ремонт электрической системы, что стало одной из причин популярности модели в СССР и за его пределами.

2. Предохранители как защитный механизм: ВАЗ 2101 использует предохранители для защиты электрических цепей от короткого замыкания и перегрузок. Интересно, что предохранители в этой модели имеют разные номиналы, что позволяет защитить различные компоненты, такие как фары, генератор и приборную панель, от повреждений.

3. Реле для управления нагрузкой: В автомобиле ВАЗ 2101 используются реле для управления высоковольтными нагрузками, такими как фары и стартер. Это позволяет снизить нагрузку на переключатели и проводку, увеличивая их срок службы. Например, реле включения фар позволяет использовать более мощные лампы, не перегружая проводку.

Эти аспекты делают электрическую систему ВАЗ 2101 интересной для изучения как для автолюбителей, так и для специалистов в области автомобильной электроники.

РЕЛЕ ваз 2106. ОБОЗНАЧЕНИЯ

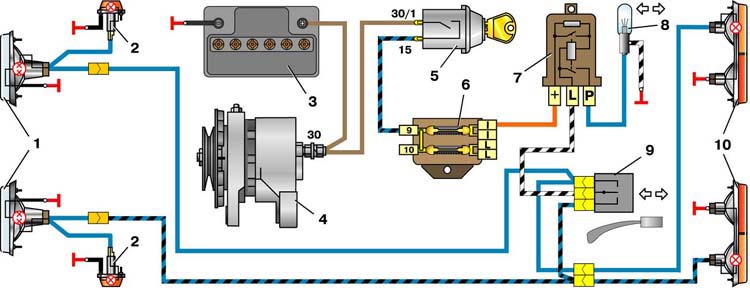

Схема включения указателей поворота на Жигули 2101

1. габаритные огни;
2. боковые сигналы поворота;
3. аккумулятор;
4. генератор;
5. ключ зажигания;
6. блок предохранителей;
7. реле поворотников;
8. индикатор поворотников;
9. переключатель поворотников;
10. задние световые приборы.

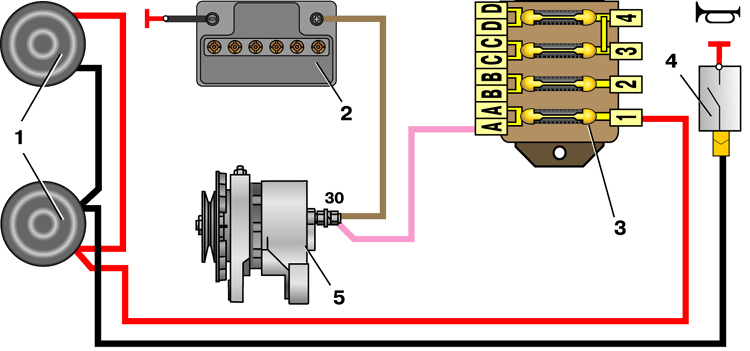

Включение звуковых сигналов — схема на ВАЗ 2101

1. аудиосигналы;
2. батарея;
3. предохранительный блок;
4. переключатель звуковых сигналов;
5. генератор.

Все реле ваз 2101-2107

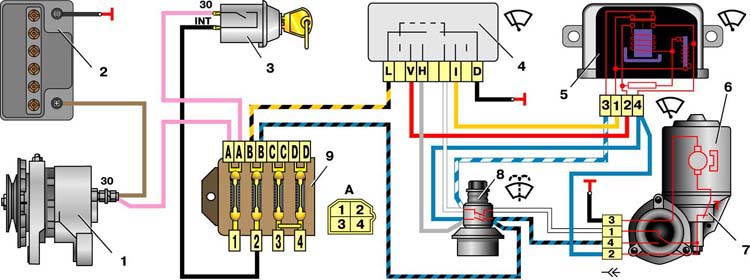

Схема включения стеклоочистителя

1. генератор;
2. аккумулятор;
3. ключ зажигания;
4. переключатель для стеклоочистителей;
5. реле для стеклоочистителей;
6. мотор-редуктор стеклоочистителя;
7. термобиметаллический предохранитель;
8. выключатель стеклоочистителя, находящийся в насосе омывателя лобового стекла;
9. блок предохранителей;
   А – последовательность условной нумерации разъемов в колодках реле и мотор-редуктора стеклоочистителя.

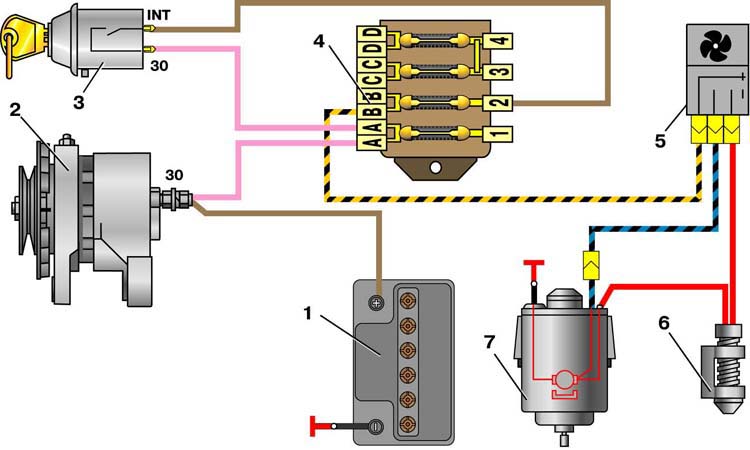

Схема включения электродвигателя вентилятора отопителя на Жигули 2101

1. источник энергии;
2. батарея;
3. ключ зажигания;
4. панель предохранителей;
5. регулятор обогрева;
6. дополнительный резистор;
7. мотор вентилятора обогрева.

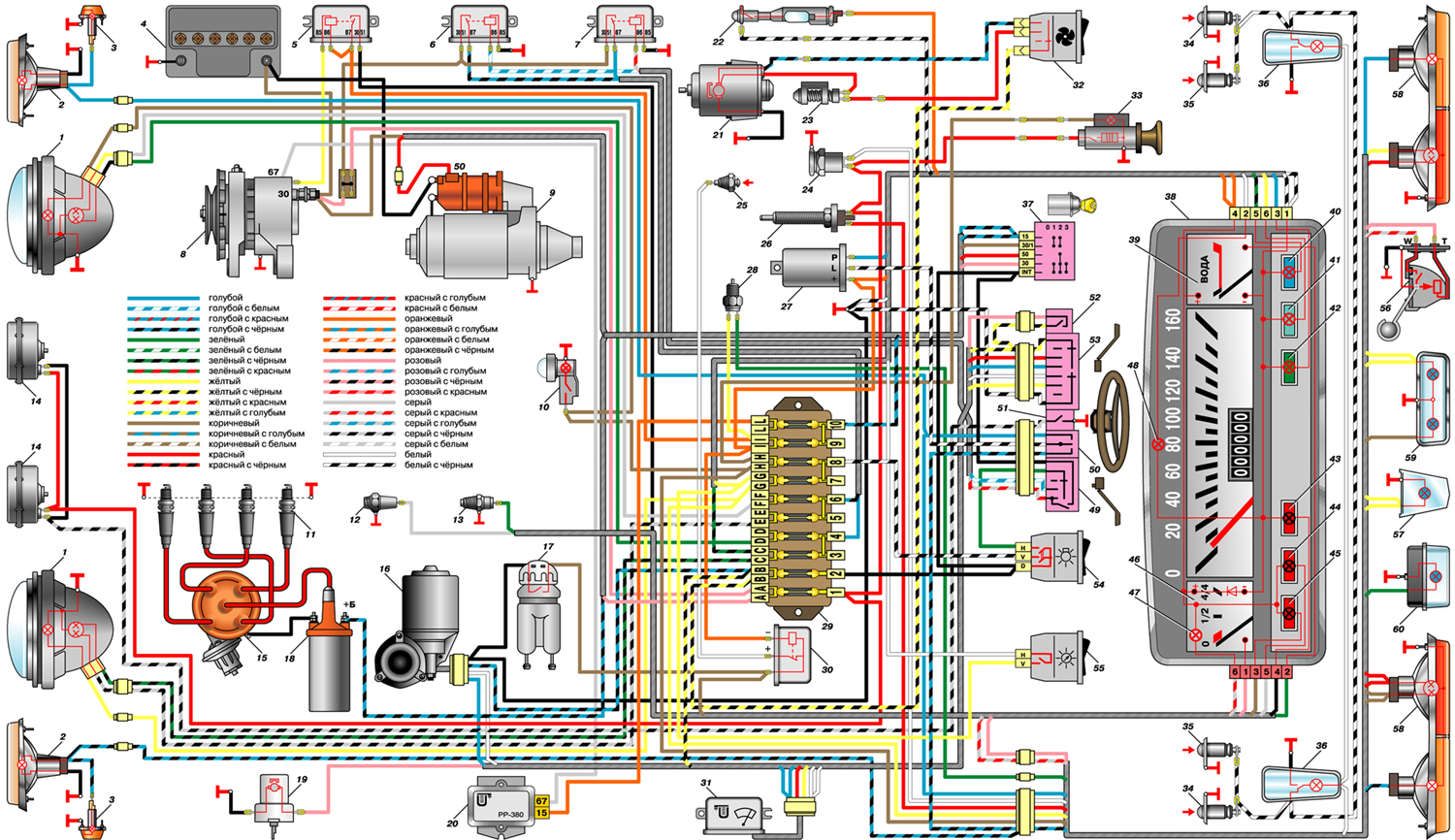

Схема электрооборудования авто ВАЗ–21011, ВАЗ–21013

1 – фары;
2 – передние поворотники;
3 – боковые поворотники;
4 – аккумулятор;
5 – реле индикатора заряда аккумулятора;
6 – реле ближнего света фар;
7 – реле дальнего света фар;
8 – генератор;
9 – стартер;
10 – лампа под капотом;
11 – свечи зажигания;
12 – датчик индикатора давления масла;
13 – датчик температуры охлаждающей жидкости;
14 – звуковые сигналы;
15 – распределитель зажигания;
16 – моторедуктор стеклоочистителя;
17 – датчик индикатора уровня тормозной жидкости;
18 – катушка зажигания;
19 – электродвигатель омывателя лобового стекла;
20 – регулятор напряжения;
21 – электродвигатель обогревателя;
22 – лампа для освещения бардачка;
23 – дополнительный резистор электродвигателя обогревателя;
24 – штепсельная розетка для переносной лампы;
25 – выключатель индикатора стояночного тормоза;
26 – выключатель тормозного сигнала;
27 – реле-прерыватель поворотников;
28 – выключатель заднего хода;
29 – блок предохранителей;
30 – реле-прерыватель индикатора стояночного тормоза;
31 – реле стеклоочистителя;
32 – переключатель электродвигателя обогревателя;
33 – прикуриватель;
34 – выключатели плафонов в стойках задних дверей;
35 – выключатели плафонов в стойках передних дверей;
36 – плафоны;
37 – выключатель зажигания;
38 – комбинация приборов;
39 – индикатор температуры охлаждающей жидкости;
40 – индикатор дальнего света фар;
41 – индикатор наружного освещения;
42 – индикатор поворотников;
43 – индикатор заряда аккумулятора;
44 – индикатор давления масла;
45 – индикатор стояночного тормоза и уровня тормозной жидкости;
46 – индикатор уровня топлива;
47 – индикатор резерва топлива;
48 – лампа для освещения комбинации приборов;
49 – переключатель фар;
50 – переключатель поворотников;
51 – выключатель звукового сигнала;
52 – выключатель омывателя лобового стекла;
53 – переключатель стеклоочистителя;
54 – выключатель наружного освещения;
55 – выключатель освещения приборов;
56 – датчик уровня и резерва топлива;
57 – лампа для освещения багажника;
58 – задние фонари;
59 – фонарь для освещения номерного знака;
60 – фонарь заднего хода.

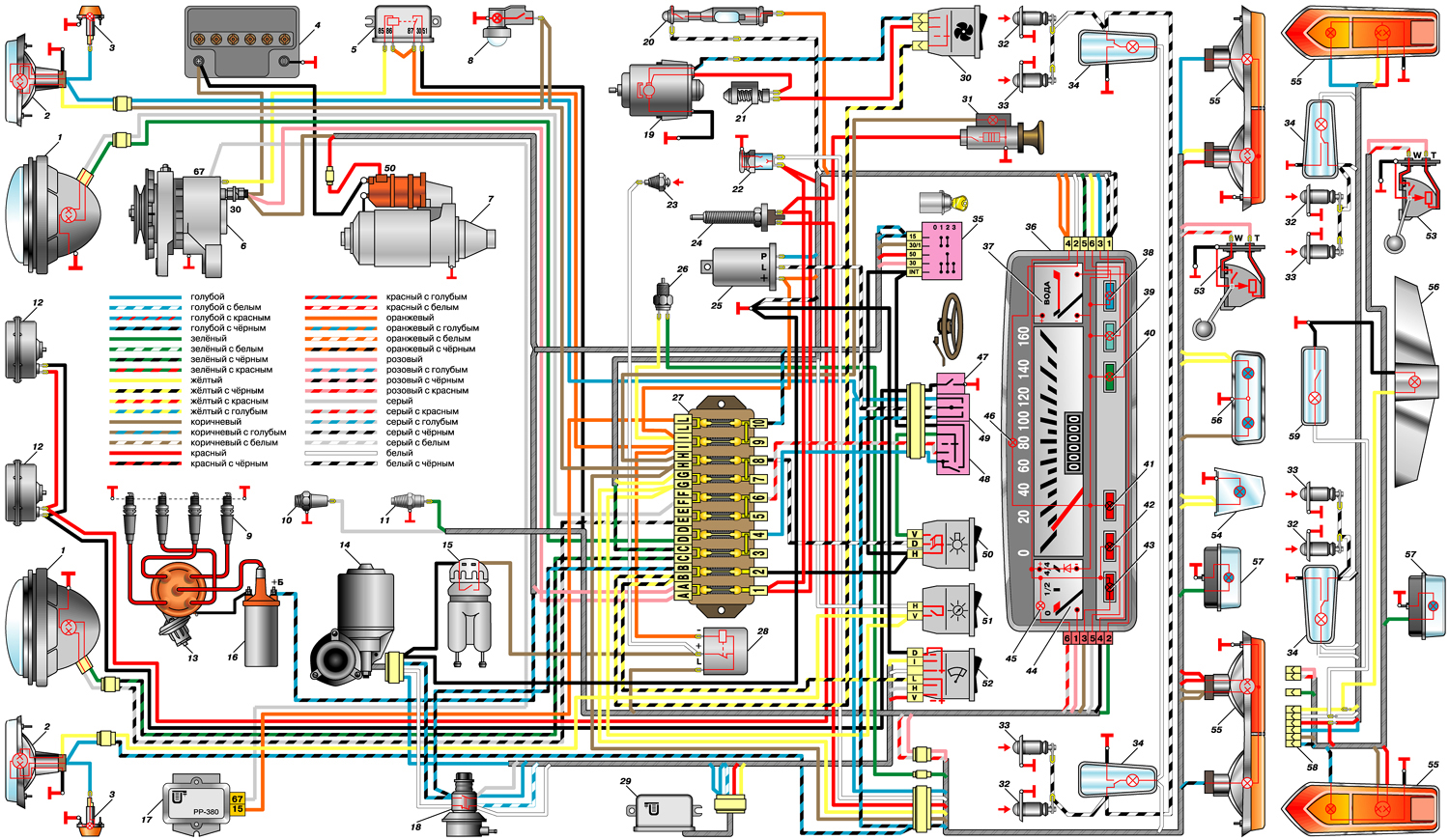

Электросхема оборудования автомобиля ВАЗ–2101, ВАЗ–2102

1 – фары;
2 – подфарники;
3 – боковые указатели поворота;
4 – аккумулятор;
5 – реле контрольной лампы заряда аккумулятора;
6 – генератор;
7 – стартер;
8 – лампа под капотом;
9 – свечи зажигания;
10 – датчик давления масла;
11 – датчик температуры охлаждающей жидкости;
12 – звуковые сигналы;
13 – распределитель зажигания;
14 – мотор стеклоочистителя;
15 – датчик уровня тормозной жидкости;
16 – катушка зажигания;
17 – регулятор напряжения;
18 – выключатель стеклоочистителя, находящийся в насосе омывателя;
19 – мотор отопителя;
20 – лампа для освещения бардачка;
21 – дополнительный резистор для мотора отопителя;
22 – штепсельная розетка для переносной лампы;
23 – выключатель контрольной лампы стояночного тормоза;
24 – выключатель тормозного сигнала;
25 – реле-прерыватель указателей поворота;
26 – выключатель заднего хода;
27 – блок предохранителей;
28 – реле-прерыватель контрольной лампы стояночного тормоза;
29 – реле стеклоочистителя;
30 – переключатель мотора отопителя;
31 – прикуриватель;
32 – выключатели плафонов в стойках задних дверей;
33 – выключатели плафонов в стойках передних дверей;
34 – плафоны;
35 – выключатель зажигания;
36 – комбинация приборов;
37 – указатель температуры охлаждающей жидкости;
38 – контрольная лампа дальнего света;
39 – контрольная лампа внешнего освещения;
40 – контрольная лампа указателей поворота;
41 – контрольная лампа заряда аккумулятора;
42 – контрольная лампа давления масла;
43 – контрольная лампа стояночного тормоза и уровня тормозной жидкости;
44 – указатель уровня топлива;
45 – контрольная лампа резерва топлива;
46 – лампа освещения комбинации приборов;
47 – выключатель звукового сигнала;
48 – переключатель фар;
49 – переключатель указателей поворота;
50 – выключатель наружного освещения;
51 – выключатель освещения приборов;
52 – переключатель стеклоочистителя;
53 – датчик уровня и резерва топлива;
54 – лампа освещения багажника;
55 – задние фонари;
56 – фонарь для освещения номерного знака;
57 – фонарь заднего хода;
58 – штепсельные колодки заднего жгута проводов автомобиля ВАЗ-2102;
59 – плафон освещения задней части салона автомобиля ВАЗ-2102.

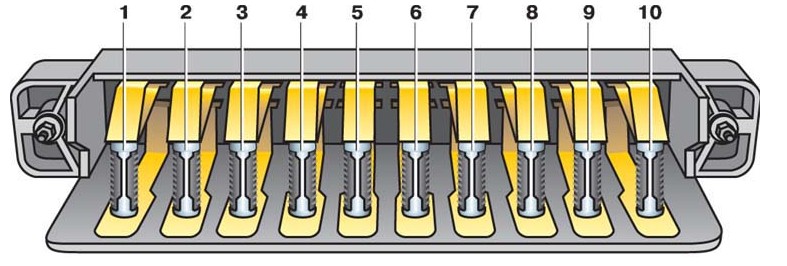

Предохранители и реле ВАЗ 2101

расшифровка предохранителей ваз 2101.

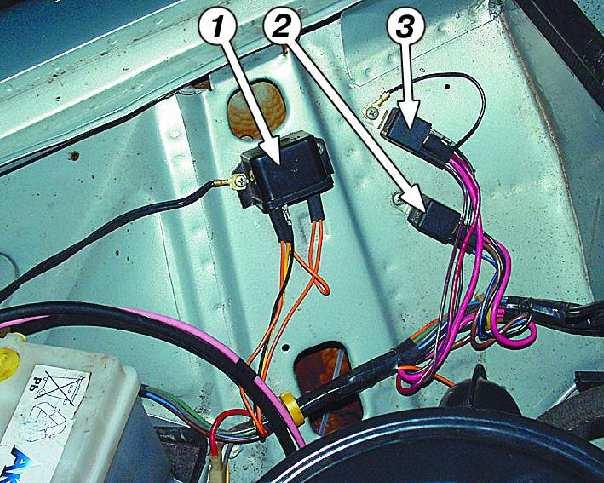

Расположение реле ВАЗ 2101

В большинстве случаев реле и регуляторы напряжения находятся в моторном отсеке. Реле поворотников и аварийной сигнализации установлены на панели перед приборной комбинацией.

Таким образом, реле расположены в моторном отсеке на правом крыле автомобиля.

1. реле индикатора заряда аккумулятора;
2. реле активации дальнего света фар;
3. реле активации ближнего света фар (позиции 2 и 3 — для моделей ВАЗ-21011 и ВАЗ-21013).

Обслуживание и замена предохранителей и реле ВАЗ 2101

Предохранители и реле являются важными элементами электрической системы автомобиля ВАЗ 2101. Они защищают электрические цепи от перегрузок и коротких замыканий, а также управляют работой различных устройств. Правильное обслуживание и своевременная замена этих компонентов обеспечивают надежную работу автомобиля и предотвращают возможные поломки.

Предохранители в ВАЗ 2101 выполняют функцию защиты электрических цепей. В случае перегрузки или короткого замыкания предохранитель сгорает, разрывая цепь и предотвращая дальнейшие повреждения. В автомобиле ВАЗ 2101 используется несколько типов предохранителей, которые располагаются в блоке предохранителей, находящемся под приборной панелью.

Для обслуживания предохранителей необходимо периодически проверять их состояние. Если предохранитель сгорел, его следует заменить на новый, соответствующий по номиналу. Номиналы предохранителей для ВАЗ 2101 варьируются от 8 до 16 ампер в зависимости от защищаемой цепи. При замене предохранителя важно отключить аккумулятор, чтобы избежать случайного короткого замыкания.

При проверке предохранителей следует обращать внимание на их внешний вид. Если предохранитель имеет обгоревшие или потемневшие контакты, его необходимо заменить. Также стоит учитывать, что частое сгорание предохранителей может указывать на наличие проблемы в электрической системе, и в таком случае рекомендуется провести диагностику.

Реле в ВАЗ 2101 служат для управления работой различных электрических устройств, таких как фары, стеклоочистители, насосы и другие элементы. Реле позволяют управлять большими токами с помощью малых, что значительно упрощает конструкцию электрических цепей.

Обслуживание реле включает в себя проверку их работоспособности и состояния контактов. Если реле не срабатывает или работает некорректно, его следует заменить. При замене реле также необходимо отключить аккумулятор. Важно использовать реле, соответствующие оригинальным характеристикам, чтобы избежать проблем с совместимостью.

При замене предохранителей и реле рекомендуется записывать их номера и функции, чтобы в будущем было легче ориентироваться в электрической системе автомобиля. Также полезно иметь под рукой запасные предохранители и реле, чтобы в случае непредвиденной ситуации можно было быстро восстановить работоспособность автомобиля.

В заключение, регулярное обслуживание и замена предохранителей и реле в ВАЗ 2101 являются важными аспектами поддержания надежности и безопасности автомобиля. Следуя рекомендациям по обслуживанию, владельцы смогут избежать многих проблем и продлить срок службы электрической системы своего автомобиля.

Вопрос-ответ

Какие предохранители используются в электросхеме ВАЗ 2101?

В электросхеме ВАЗ 2101 используются предохранители различных номиналов, обычно от 8 до 16 ампер. Они защищают электрические цепи от перегрузок и коротких замыканий. Важно регулярно проверять состояние предохранителей и заменять их при необходимости.

Как проверить работоспособность реле на ВАЗ 2101?

Для проверки реле на ВАЗ 2101 можно использовать мультиметр. Сначала необходимо отключить реле от цепи, затем проверить его на наличие обрывов и коротких замыканий. Также можно подключить реле к источнику питания и проверить, срабатывает ли оно при подаче напряжения.

Где расположены предохранители в автомобиле ВАЗ 2101?

Предохранители в ВАЗ 2101 расположены в блоке предохранителей, который находится под приборной панелью со стороны водителя. Для доступа к предохранителям необходимо снять крышку блока. На внутренней стороне крышки обычно имеется схема, показывающая назначение каждого предохранителя.

Советы

СОВЕТ №1

Перед началом работы с электросхемой ВАЗ 2101 обязательно ознакомьтесь с её полным вариантом. Это поможет вам лучше понять расположение предохранителей и реле, а также их назначение, что значительно упростит диагностику и ремонт.

СОВЕТ №2

Регулярно проверяйте состояние предохранителей и реле. Если вы заметили, что какой-либо из предохранителей сгорел, замените его на новый, соответствующий номиналу, чтобы избежать повреждения электрической цепи.

СОВЕТ №3

Используйте мультиметр для проверки работы реле и предохранителей. Это поможет вам точно определить, работают ли они должным образом, и избежать ненужных замен, если проблема кроется в другом месте.

СОВЕТ №4

При замене предохранителей и реле старайтесь использовать оригинальные запчасти или качественные аналоги. Это обеспечит надежность и долговечность работы электрической системы вашего автомобиля.
