Схема передней подвески ВАЗ 2108 — ключевой элемент, обеспечивающий стабильность и управляемость автомобиля. В статье рассмотрим конструкцию и принцип работы передней подвески, а также основные компоненты. Понимание этой схемы поможет владельцам ВАЗ 2108 лучше ориентироваться в устройстве автомобиля и проводить диагностику и ремонт подвески, что повысит безопасность и комфорт эксплуатации.
Схема и устройство передней подвески на ВАЗ 2109
Для того чтобы овладеть навыками самостоятельного ремонта или профилактического обслуживания автомобиля, владельцу необходимо в первую очередь ознакомиться с его устройством. В этой статье мы рассмотрим переднюю подвеску автомобиля ВАЗ 2109.
Эксперты отмечают, что схема передней подвески на ВАЗ 2108 представляет собой важный элемент, обеспечивающий стабильность и управляемость автомобиля. Конструкция включает в себя независимую подвеску типа «МакФерсон», что позволяет улучшить комфорт при движении и снизить уровень вибраций. Специалисты подчеркивают, что такая схема обеспечивает хорошую реакцию на рулевое управление, что особенно важно для городских условий. Однако, в то же время, недостатком является ограниченная возможность регулировки, что может сказаться на характеристиках при спортивной эксплуатации. В целом, эксперты считают, что данная подвеска хорошо сбалансирована для своего класса и обеспечивает надежность на протяжении всего срока службы автомобиля.
Схема

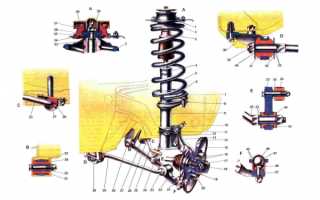

Представленная ниже схема поможет вам понять, на какие части делится узел и что он собой представляет в целом. Таблица даст возможность разобраться в расположении каждого элемента подвески.
| Номер элемента | Наименование |
| 1. | Верхняя опора амортизатора |
| 2. | Опорная чашка пружины (верхняя) |
| 3. | Буфер хода сжатия с защитным кожухом |
| 4. | Опора буфера сжатия |
| 5. | Пружина |
| 6. | Опорная чашка пружины (нижняя) |
| 7. | Шарнир рулевой тяги (шаровой) |
| 8. | Поворотный рычаг |
| 9. | Стойка (амортизатор) |
| 10. | Эксцентриковая шайба |
| 11. | Регулировочный болт |
| 12. | Кронштейн амортизатора |
| 13. | Поворотный кулак |
| 14. | Защитный кожух тормозного диска |
| 15. | Тормозной диск |
| 16. | Стопорные кольца |
| 17. | Колпачок ступицы |
| 18. | Шлицевой хвостовик корпуса шарнира привода колеса (наружного) |
| 19. | Направляющий штифт |
| 20. | Подшипник ступицы |
| 21. | Шаровой шарнир рычага подвески |
| 22. | Рычаг подвески |
| 23. | Регулировочная шайба |
| 24. | Амортизатор (стойка) стабилизатора поперечной устойчивости |
| 25. | Штанга стабилизатора поперечной устойчивости |
| 26. | Подушка штанги |
| 27. | Кронштейн фиксации штанги |
| 28. | Кронштейн кузова для фиксации рычага подвески |
| 29. | Растяжка рычага |
| 30. | Кронштейн фиксации растяжки |
| 31. | Втулка шарнира рычага подвески (резиновая) |
| 32. | Втулка шарнира рычага подвески (распорная) |
| 33. | Шток амортизатора |
| 34. | Корпус верхней опоры стойки (наружный) |
| 35. | Корпус верхней опоры амортизатора (внутренний) |
| 36. | Опорный подшипник |
| 37. | Резиновый элемент верхней опоры |
| 38. | Ограничитель хода для верхней опоры амортизатора |
| 39. | Защитный колпак верхней опоры амортизатора |
| 40. | Втулка переднего шарнира растяжки |
| 41. | Подушка переднего шарнира растяжки |
| 42. | Шайбы |
| 43. | Шарнир стойки стабилизатора |
| 44. | Задний шарнир растяжки |
| 45. | Корпус шарнира (шарового) |
| 46. | Подшипник шарнира (шарового) |
| 47. | Шаровой палец |
| 48. | Защитный чехол пальца шарового |
Важно не только знать названия и расположение элементов подвески, но и понимать, как функционирует вся система и каким образом все компоненты взаимодействуют друг с другом.
https://youtube.com/watch?v=N66hiseSoDs
| Элемент подвески | Функция | Возможные неисправности |
|---|---|---|
| Амортизатор | Гашение колебаний кузова, обеспечение контакта колеса с дорогой | Течь масла, стук, снижение эффективности, раскачивание кузова |
| Пружина | Поддержание веса автомобиля, обеспечение дорожного просвета | Проседание, поломка витков, снижение упругости |
| Опорный подшипник | Обеспечение поворота стойки, снижение трения | Скрип, стук при повороте руля, затрудненное вращение |
| Шаровая опора | Соединение рычага с поворотным кулаком, обеспечение поворота колеса | Стук, люфт, скрип, отрыв пальца |
| Сайлентблок рычага | Соединение рычага с подрамником, гашение вибраций | Скрип, стук, люфт, растрескивание резины |
| Рулевая тяга | Передача усилия от рулевого механизма к поворотному кулаку | Люфт, стук, износ наконечника |
| Стабилизатор поперечной устойчивости | Уменьшение крена кузова в поворотах | Стук втулок, изгиб, поломка |
| Стойка стабилизатора | Соединение стабилизатора с рычагом | Стук, люфт, износ шарниров |
| Поворотный кулак | Удержание ступицы колеса, крепление шаровой опоры и рулевой тяги | Деформация, трещины, износ посадочных мест |
| Ступица колеса | Крепление колеса, размещение подшипника | Шум, люфт, перегрев, разрушение подшипника |
Интересные факты
Вот несколько интересных фактов о схеме передней подвески на ВАЗ 2108:
-
Макферсон: Передняя подвеска ВАЗ 2108 использует схему типа «Макферсон», которая стала популярной благодаря своей простоте и легкости. Эта конструкция позволяет уменьшить вес автомобиля и упростить процесс производства, что было особенно важно для массового производства в Советском Союзе.
-
Независимая подвеска: Подвеска ВАЗ 2108 является независимой, что обеспечивает лучшую управляемость и комфорт при движении. Это позволяет каждому колесу двигаться независимо от других, что особенно важно на неровных дорогах.
-
Регулировка углов установки колес: В конструкции передней подвески предусмотрены возможности для регулировки углов установки колес, таких как развал и схождение. Это позволяет оптимизировать характеристики управления и износ шин, что особенно актуально для владельцев, занимающихся тюнингом или спортивной эксплуатацией автомобиля.
Особенности устройства
- Подвеска автомобиля включает в себя направляющее устройство, упругие и демпфирующие элементы. Направляющий компонент отвечает за контроль перемещения колес и передачу силы и момента на кузов транспортного средства.
- В состав направляющего устройства входят телескопическая стойка и нижний рычаг подвески, которые соединяются с поворотным кулаком. Также важным элементом является штанга стабилизатора.
-

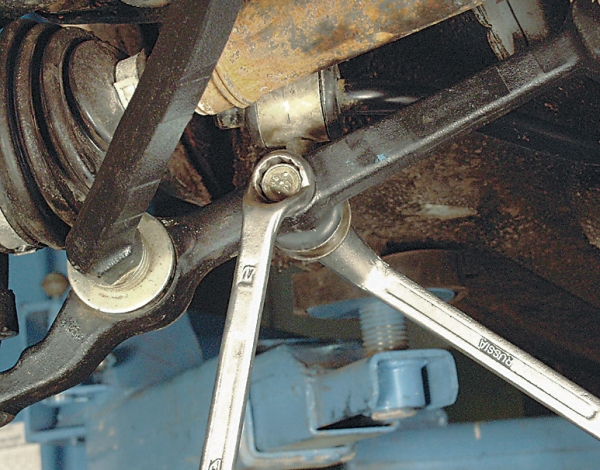

Нижний рычаг изготавливается из стали и крепится к кронштейну. Для обеспечения его стабильности к рычагу прикрепляют растяжку и штангу стабилизатора. Растяжка соединяется с помощью шарниров, расположенных в отверстии рычага, а ее противоположный конец соединяется с кронштейном. На растяжке имеются лыски под ключ и шестигранник, которые помогают зафиксировать ее положение при затягивании гаек.
-
Штанга устанавливается на рычаг подвески короткой стойки с двумя головками. Одна из головок принимает резинометаллический шарнир с крепежным болтом, а во второй головке находится резиновая втулка, через которую проходит конец штанги стабилизатора.
- В кронштейне предусмотрены овальные отверстия, что упрощает установку штанги на ВАЗ 2109. Монтаж наружного конца рычага подвески осуществляется с поворотным кулаком.
- Шаровой шарнир состоит из цельного корпуса с подшипником, выполненным из тефлонового материала. Для герметизации шарнира его чехол обрабатывается специальной смазкой — ШРБ4. Если герметичность не будет нарушена в процессе эксплуатации автомобиля ВАЗ 2109, смазка сможет прослужить весь срок службы вашего автомобиля.
- Регулировка передних колес при повороте верхнего болта осуществляется благодаря специальному креплению поворотного кулака к кронштейну.
- В конструкции поворотного кулака присутствует шароподшипник со ступицей, которая фиксируется к хвостовику с помощью шлицев. Ступица защищена колпаком, который дополнительно закрывается грязеотражающими кольцами.
- К поворотному кулаку прикрепляется защитный кожух тормозного диска, который также соединен со ступицей.
- Телескопическая стойка соединяет кузов автомобиля и поворотный кулак. Верхняя опора фиксирует стойку к кузову и устанавливается на штоке, состоящем из наружного и внутреннего корпуса.
Понимание устройства передней подвески вашего ВАЗ 2109 и изучение схемы значительно упростит процесс ремонта, поможет выявить слабые места и определить участки, где могут возникнуть неисправности или поломки.
Ремонт подвески — это достаточно сложный и трудоемкий процесс, поэтому, если у вас нет опыта и хотя бы базовых знаний в этой области, настоятельно не рекомендуется проводить работы самостоятельно.
Проблемы и неисправности передней подвески
Передняя подвеска автомобиля ВАЗ 2108, как и любая другая система, подвержена различным проблемам и неисправностям, которые могут негативно сказаться на управляемости и безопасности транспортного средства. Рассмотрим наиболее распространенные из них.
1. Износ шаровых опор. Шаровые опоры являются ключевыми элементами передней подвески, обеспечивающими соединение между кузовом автомобиля и колесами. Со временем они могут изнашиваться, что приводит к появлению стуков и люфта в подвеске. Это может вызвать ухудшение управляемости и нестабильность автомобиля на дороге. Рекомендуется регулярно проверять состояние шаровых опор и при необходимости заменять их.
2. Проблемы с амортизаторами. Амортизаторы отвечают за гашение колебаний подвески и обеспечивают комфорт при движении. Если амортизаторы начинают течь или теряют свою эффективность, это может привести к ухудшению сцепления колес с дорогой, увеличению тормозного пути и повышенному износу шин. Регулярная проверка и замена амортизаторов помогут избежать этих проблем.
3. Износ сайлентблоков. Сайлентблоки служат для соединения различных элементов подвески и снижения вибраций. Со временем они могут терять свою эластичность, что приводит к появлению стуков и люфта в подвеске. Изношенные сайлентблоки могут также вызвать неправильное выравнивание колес, что негативно сказывается на управляемости и износе шин.
4. Проблемы с рулевым управлением. Рулевые тяги и наконечники также могут подвергаться износу. Если они повреждены или имеют люфт, это может привести к неустойчивости автомобиля на дороге и затруднениям в управлении. Регулярная проверка и замена этих элементов помогут поддерживать безопасность и комфорт при вождении.
5. Неправильная геометрия подвески. Удары о бордюры или ямы могут привести к смещению элементов подвески и нарушению геометрии. Это может вызвать неравномерный износ шин и ухудшение управляемости. Регулярная проверка и регулировка углов установки колес помогут избежать этих проблем.
6. Коррозия и механические повреждения. Элементы подвески могут подвергаться коррозии, особенно в условиях агрессивной среды, например, при использовании соли для обработки дорог зимой. Механические повреждения, вызванные ударами или столкновениями, также могут привести к серьезным неисправностям. Важно регулярно осматривать подвеску на наличие повреждений и коррозии, чтобы своевременно принять меры.
В заключение, передняя подвеска ВАЗ 2108 требует регулярного обслуживания и проверки на наличие неисправностей. Своевременное выявление и устранение проблем помогут обеспечить безопасность и комфорт при эксплуатации автомобиля.
Вопрос-ответ
Какова основная функция передней подвески на ВАЗ 2108?
Передняя подвеска на ВАЗ 2108 обеспечивает стабильность и управляемость автомобиля, а также смягчает удары от неровностей дороги, что повышает комфорт водителя и пассажиров. Она также помогает поддерживать правильный контакт колес с дорогой, что критично для безопасности.
Какие элементы входят в состав передней подвески ВАЗ 2108?
В состав передней подвески ВАЗ 2108 входят такие элементы, как амортизаторы, пружины, рычаги, стабилизаторы поперечной устойчивости и подшипники. Каждый из этих компонентов играет важную роль в обеспечении эффективной работы подвески и общей безопасности автомобиля.
Как часто нужно проверять состояние передней подвески на ВАЗ 2108?
Рекомендуется проверять состояние передней подвески каждые 10-15 тысяч километров пробега или при возникновении подозрений на неисправности, такие как стуки или вибрации. Регулярная проверка поможет выявить износ деталей и предотвратить более серьезные проблемы в будущем.
