Пятиступенчатая коробка передач (КПП) ВАЗ 2109 — ключевой элемент трансмиссии, обеспечивающий распределение мощности двигателя и улучшение динамических характеристик автомобиля. В этой статье рассмотрим устройство КПП, ее основные компоненты и принципы работы. Знание устройства пятиступенчатой КПП поможет владельцам ВАЗ 2109 лучше понимать работу автомобиля и упростит диагностику и ремонт при неисправностях.

Как снять коробку передач на ВАЗ 2109

Модели автомобилей ВАЗ 2109 и 21099 комплектуются как четырехступенчатыми, так и пятиступенчатыми механическими трансмиссиями. Все передачи, кроме задней, имеют синхронизаторы. Кроме того, коробка передач интегрирована с дифференциалом.

Эксперты отмечают, что пятиступенчатая коробка передач на ВАЗ 2109 представляет собой удачное сочетание простоты конструкции и функциональности. Основным преимуществом данной КПП является возможность более точного выбора передаточных чисел, что способствует улучшению динамики автомобиля и снижению расхода топлива. Специалисты подчеркивают, что такая коробка обеспечивает плавное переключение передач, что особенно важно для городских условий.

Кроме того, пятиступенчатая КПП позволяет водителю более эффективно использовать мощность двигателя, что делает вождение более комфортным. Однако эксперты также предупреждают о необходимости регулярного обслуживания трансмиссии, так как это существенно влияет на ее долговечность и надежность. В целом, пятиступенчатая коробка передач является оптимальным выбором для владельцев ВАЗ 2109, обеспечивая баланс между производительностью и экономичностью.

Полезные советы

Необходимо внимательно следить за состоянием коробки передач, и при первых признаках неисправности следует сразу же принимать меры для их устранения. Вы можете справиться с этой задачей самостоятельно или обратиться в автосервис — выбор за вами.

При эксплуатации автомобиля в городских условиях переключение передач происходит гораздо чаще. В таких случаях рекомендуется использовать моторное масло, так как оно помогает дольше сохранять эффективность синхронизаторов. Для поездок по трассе лучше подойдет трансмиссионное масло, которое увеличивает срок службы подшипников и шестерен, хотя синхронизаторы в этом случае могут служить меньше.

Интересные факты

Вот несколько интересных фактов о пятиступенчатой коробке передач (КПП) на ВАЗ 2109:

1. Улучшенная экономия топлива: Пятиступенчатая КПП на ВАЗ 2109 была разработана с целью улучшения экономии топлива по сравнению с четырехступенчатыми коробками. Пятая передача позволяет двигателю работать на более низких оборотах при высоких скоростях, что снижает расход топлива и уровень шума.

2. Универсальность и адаптация: Эта коробка передач была адаптирована для использования на различных моделях ВАЗ, что сделало её универсальной. Она использовалась не только на ВАЗ 2109, но и на других моделях, таких как ВАЗ 2108 и ВАЗ 2110, что способствовало снижению производственных затрат и упрощению обслуживания.

3. Конструкция и надежность: Пятиступенчатая КПП ВАЗ 2109 имеет простую и надежную конструкцию, что делает её достаточно устойчивой к перегрузкам и износу. Это качество сделало её популярной среди автолюбителей, которые ценят долговечность и простоту ремонта.

Устройство

Для того чтобы разобраться в процессе ремонта, разборки и сборки коробки передач (КПП), важно сначала изучить ее конструкцию. В случае модели ВАЗ 2109 устройство коробки выглядит следующим образом:

1. На первичном валу размещен блок ведущих шестерен, которые постоянно находятся в зацеплении с ведомыми шестернями передач при движении вперед;
2. На втором валу находятся ведомые шестерни, оснащенные игольчатыми подшипниками. Также здесь расположены пара синхронизаторов;
3. Вторичный вал соединен с ведущей шестеренкой основной передачи;
4. К фланцу коробки двухсателитного дифференциала прикреплена ведомая шестеренка основной передачи;
5. Подшипники дифференциала всегда устанавливаются с определенным натягом, который регулируется с помощью подбора колец различной толщины.

Неисправности и их устранение

Ремонт трансмиссии во многом определяется типом и характером возникших неисправностей. Существует множество вариантов поломок данного узла, и для каждой из них необходимо принимать соответствующие меры для устранения проблемы.

В большинстве случаев для устранения проблем с трансмиссией требуется ее демонтаж и разборка. Не стоит заниматься этой работой без необходимых навыков и опыта.

Ремонт Ваз Своими Руками. Четкое переключение КПП Ваз 2109. Ремонт Ваз. Тюнинг ВАЗ 2109. Ваз 2109

Демонтаж

Для успешного демонтажа коробки передач настоятельно рекомендуем воспользоваться инструкцией, строго придерживаясь указанной последовательности и закрепляя полученные навыки с помощью наглядных видеоматериалов.

• Начните с отключения минусовой клеммы аккумулятора и слива масла из системы трансмиссии.
• Уберите защиту картера, открутив удерживающие ее болты.
• Отсоедините массу (провод) от картера сцепления.
• Немного ослабьте натяжение гаек на наконечнике троса привода сцепления.
• Снимите наконечник троса с рычага сцепления.
• Отключите колодку от тягового реле.
• Отсоедините провод, который идет к тяговому реле стартера.
• Уберите стартер.
• Отключите тягу привода от наконечника шарнира, отвечающую за переключение скоростей.
• Отсоедините трос от привода спидометра.
• Открутите крепление шарового шарнира рулевой тяги.
• Извлеките палец шарнира рулевой тяги из поворотного рычага стойки, выпрессовав его.
• Выдавите хвостовик внутреннего ШРУСа привода передних колес и отведите его в сторону.
• Отключите второй ШРУС.
• Демонтируйте щит картера сцепления.
• Освободите коробку переключения передач от креплений, которые удерживают ее на двигателе.
• Снимите коробку.

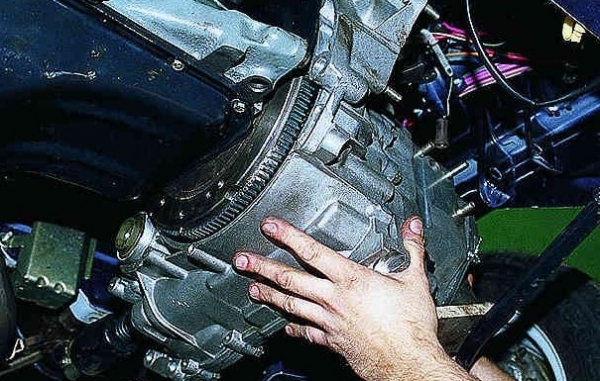

Перед тем как снять коробку, обязательно отведите ее в горизонтальном положении от мотора. Затем аккуратно выведите первичный вал из зацепления, следя за тем, чтобы лепестки пружины сцепления не повредились.

https://youtube.com/watch?v=K0nJoc1nzYA

https://youtube.com/watch?v=wYq73nqyQes

Разборка

После снятия коробки передач можно переходить к основному этапу — разборке. Это даст возможность в процессе работы заменять поврежденные детали, выявлять существующие неисправности и самостоятельно решать возникающие проблемы.

• Очистите и тщательно промойте все внешние поверхности коробки передач.
• Установите коробку в вертикальное положение и снимите заднюю крышку.
• Уберите кронштейн троса сцепления, затем с помощью резинового молотка аккуратно сбейте заднюю крышку с КПП.
• Извлеките старую уплотнительную прокладку, которая подлежит замене.
• Включите одну из двух передач — 3 или 4.
• Открутите болт, фиксирующий 5 передачу, и затем включите ее.
• Одновременное включение указанных передач позволит зафиксировать вал и предотвратить его проворачивание.
• Открутите гайку на вторичном валу, а затем на первичном.
• Снимите синхронизатор 5 скорости вместе с вилкой.
• Аккуратно извлеките вилку из муфты. Синхронизатор следует снимать очень осторожно, чтобы не допустить схождения муфты со ступицей, иначе подпружиненные шарики, фиксирующие синхронизатор, могут рассыпаться.
• Уберите кольцо блокировки синхронизатора 5 скорости.

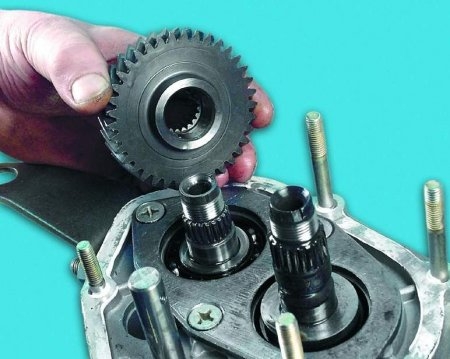

• Извлеките ведомую шестерню 5 скорости со вторичного вала.
• Уберите упорное кольцо, находящееся на игольчатом подшипнике.
• Снимите игольчатый подшипник с шестерни 5 скорости.
• Демонтируйте ведущую шестерню с ведущего вала и снимите пластину подшипника.

• Теперь с вторичного вала необходимо удалить втулки игольчатого подшипника и извлечь упорную шайбу.

• Достаньте кольцо, фиксирующее подшипник первичного вала, а затем аналогичное кольцо вторичного вала.

• Открутите пробку фиксатора и извлеките шарик и пружину фиксатора. Далее можно достать еще несколько фиксаторов.
• Снимите заднюю опору двигателя.
• Открутите пробку фиксатора задней передачи, наклоните коробку и извлеките шарик фиксатора и пружину.
• Демонтируйте крепежные болты картера сцепления и картера коробки.
• Аккуратно разделите два агрегата. Для этого в картерах есть пазы, куда можно вставить концы отвертки. Покачивая, можно без особых усилий разъединить элементы.
• Снимите картер коробки передач.
• Открутите болт, крепящий вилку переключения 1 и 2 скоростей.
• Уберите вилку и шток.
• Открутите болт, фиксирующий вилку 3 и 4 скоростей.
• Освободите головку штока от зацепления с рычагом, снимите ее вместе с вилкой с вашей КПП.

При разборке коробки передач обязательно обращайте внимание на состояние всех деталей. Если вовремя выявить неисправности и заменить компоненты КПП, можно провести недорогой, но весьма эффективный самостоятельный ремонт.

Ремонт коробки передач ВАЗ 2109, 2110, 2112, 2114, 2115.

На что обратить внимание

Итак, давайте подробно рассмотрим, как разобрать КПП вашего ВАЗ 2109, обращая внимание на ключевые аспекты:

1. Подшипники. Износ этих элементов приводит к появлению гудения в коробке. Кроме того, изношенные подшипники могут негативно сказаться на состоянии других частей КПП.
2. Синхронизаторы и уплотнительные шайбы. Если они находятся в плохом состоянии, это может быть причиной трудностей с переключением передач. Рекомендуется их заменить.
3. Система сцепления, сухари и фиксаторы ступицы муфты. Все эти детали необходимо заменить, если на них имеются следы износа или повреждения.
4. Блокирующие кольца и синхронизаторы. Если вы заметили сколы или зазубрины, не стоит искать альтернативные решения — лучше сразу произвести замену.
5. Дорожки подшипников. Со временем они подвержены износу. При обнаружении следов выработки следует выполнить полную замену, так как в таком состоянии они могут выйти из строя в любой момент.
6. Зазор между шестеренками и блокирующими кольцами. Нормальное значение составляет не менее 0,6 мм. При отклонениях необходимо заменить кольца.
7. Стопорные кольца. Если они потеряли упругость, их обязательно нужно заменить, так как они не смогут выполнять свои функции.

При сборке КПП не забудьте смазать новые прокладки литолом. При установке сальников убедитесь, что рабочая кромка направлена внутрь, а металлическая обойма находится снаружи.

Во время обратной сборки коробки передач важно обрабатывать все трущиеся детали маслом и не забывать о герметике для соединения картеров сцепления и КПП. Сделать все самостоятельно вполне возможно.

Обслуживание и профилактика

Обслуживание пятиступенчатой коробки передач (КПП) ВАЗ 2109 — это важный аспект, который обеспечивает надежную и долговечную работу трансмиссии. Правильное обслуживание позволяет избежать серьезных поломок и продлить срок службы автомобиля. Рассмотрим основные моменты, на которые стоит обратить внимание при обслуживании КПП.

Регулярная проверка уровня масла

Одним из ключевых моментов в обслуживании КПП является регулярная проверка уровня трансмиссионного масла. Низкий уровень масла может привести к перегреву и износу деталей коробки. Рекомендуется проверять уровень масла каждые 5-10 тысяч километров пробега. Для этого необходимо:

• Убедиться, что автомобиль стоит на ровной поверхности.
• Открыть заливную пробку и проверить уровень масла с помощью щупа или просто визуально.
• При необходимости долить масло до необходимого уровня, используя рекомендованное производителем масло.

Замена масла

Замена трансмиссионного масла — это еще одна важная процедура, которую следует выполнять регулярно. Рекомендуемый интервал замены масла составляет 30-50 тысяч километров пробега. При замене масла необходимо:

• Слить старое масло через сливное отверстие, предварительно прогрев коробку для лучшего слива.
• Заменить масляный фильтр, если он предусмотрен конструкцией.
• Залить новое масло через заливное отверстие, следуя рекомендациям по типу и объему масла.

Проверка состояния деталей

При обслуживании КПП важно также проверять состояние ее основных компонентов. Это включает в себя:

• Проверку на наличие утечек масла из сальников и прокладок.
• Осмотр сцепления и его компонентов на предмет износа.
• Проверку работы синхронизаторов и состояния шестерен.

При обнаружении любых признаков износа или повреждений, рекомендуется немедленно провести ремонт или замену деталей.

Регулировка механизмов

Регулярная регулировка механизмов переключения передач также является важной частью обслуживания. Неправильная регулировка может привести к затруднениям при переключении передач и даже к поломке КПП. Регулировка включает в себя:

• Проверку и настройку тросов переключения передач.
• Проверку состояния и натяжения пружин.
• Настройку положения рычага переключения для обеспечения легкости и точности переключения.

Профилактика

Профилактические меры также играют важную роль в поддержании работоспособности КПП. К ним относятся:

• Избегание резких стартов и перегрузок, которые могут негативно сказаться на состоянии коробки.
• Соблюдение рекомендаций по эксплуатации, указанных в руководстве пользователя.
• Регулярное обращение к специалистам для диагностики и профилактического обслуживания.

Соблюдение всех вышеперечисленных рекомендаций по обслуживанию и профилактике пятиступенчатой КПП ВАЗ 2109 поможет обеспечить надежную работу трансмиссии и избежать дорогостоящих ремонтов в будущем.

Вопрос-ответ

Какова основная функция пятиступенчатой КПП на ВАЗ 2109?

Основная функция пятиступенчатой КПП на ВАЗ 2109 заключается в обеспечении оптимального распределения мощности двигателя на колеса, что позволяет улучшить динамику разгона и экономию топлива. Каждая передача предназначена для определенного диапазона скоростей, что позволяет водителю выбирать наиболее подходящий режим работы в зависимости от условий движения.

Какие преимущества имеет пятиступенчатая КПП по сравнению с четырехступенчатой?

Пятиступенчатая КПП обеспечивает более широкий диапазон передаточных чисел, что позволяет лучше адаптироваться к различным условиям вождения. Это приводит к более плавному разгоню, меньшему расходу топлива на высоких скоростях и улучшенной динамике. Кроме того, наличие дополнительной передачи позволяет снизить обороты двигателя на трассе, что также способствует экономии топлива и уменьшению износа.

Как часто необходимо проводить обслуживание пятиступенчатой КПП на ВАЗ 2109?

Рекомендуется проводить обслуживание пятиступенчатой КПП каждые 30-50 тысяч километров пробега. Это включает в себя замену масла, проверку состояния сальников и уплотнений, а также диагностику на наличие возможных утечек и неисправностей. Регулярное обслуживание поможет продлить срок службы трансмиссии и обеспечить ее надежную работу.

Советы

СОВЕТ №1

Перед началом работы с пятиступенчатой коробкой передач ВАЗ 2109, обязательно ознакомьтесь с технической документацией. Это поможет вам лучше понять устройство и принцип работы КПП, а также избежать ошибок при ремонте или обслуживании.

СОВЕТ №2

Регулярно проверяйте уровень масла в коробке передач. Правильный уровень масла обеспечивает надежную работу КПП и предотвращает ее износ. Используйте только рекомендованные производителем масла для достижения наилучших результатов.

СОВЕТ №3

Обратите внимание на состояние сцепления. Неправильная работа сцепления может привести к преждевременному износу коробки передач. Если вы заметили проблемы с переключением передач, проверьте сцепление и при необходимости замените его.

СОВЕТ №4

При замене деталей КПП используйте только оригинальные запчасти или качественные аналоги. Это обеспечит долговечность и надежность работы вашей коробки передач, а также снизит риск возникновения дополнительных проблем в будущем.
