Настройка зажигания на ВАЗ 21099 влияет на работу двигателя, его мощность и экономичность. Правильная регулировка обеспечивает оптимальное сгорание топливной смеси, что снижает расход топлива и уменьшает выбросы вредных веществ. В статье рассмотрим шаги для настройки зажигания и полезные советы, которые помогут избежать ошибок и продлить срок службы двигателя.
Каким образом производится установка зажигания на ВАЗ 2109
Система зажигания двигателя играет ключевую роль в инициировании воспламенения топливно-воздушной смеси в камере сгорания в конце такта сжатия. Искра, возникающая между электродами свечи зажигания, запускает этот процесс. Таким образом, настройка момента зажигания на автомобилях ВАЗ заключается в определении времени появления искры в зависимости от положения поршня относительно его верхней мертвой точки (ВМТ).
Настройка зажигания на ВАЗ 21099 — важный процесс, который требует внимательности и точности. Эксперты рекомендуют начинать с проверки состояния свечей зажигания и их зазора, так как это напрямую влияет на эффективность работы двигателя. Далее следует убедиться в исправности катушки зажигания и проводов. Для точной настройки необходимо использовать стробоскоп, который позволяет визуально контролировать момент зажигания. Специалисты подчеркивают, что правильный угол опережения зажигания должен находиться в пределах 5-10 градусов до ВМТ, что обеспечит оптимальную работу двигателя. Также важно учитывать качество топлива, так как оно может влиять на стабильность работы системы зажигания. Регулярная проверка и настройка зажигания помогут избежать проблем с запуском и увеличат срок службы двигателя.
Принцип работы системы зажигания
Процесс горения топливной смеси в цилиндре требует определенного времени. Если воспламенение произойдет, когда поршень находится в верхней мертвой точке (ВМТ), то сгорание начнется уже после того, как поршень пройдет ВМТ, что будет происходить на этапе расширения камеры сгорания и выпуска отработанных газов. Это приведет к недостаточному давлению на поршень, что, в свою очередь, снизит коэффициент полезного действия (КПД) и увеличит расход топлива (позднее зажигание).
Если смесь воспламеняется слишком рано, до того как поршень достигнет ВМТ, значительная часть энергии будет расходоваться на преодоление давления, возникающего в результате взрывного горения. Это может привести к детонации (раннее зажигание). Кроме того, неправильная настройка зажигания может вызвать перегрев двигателя из-за увеличенного времени, в течение которого стенки цилиндра поглощают тепло, выделяющееся при сгорании.
Поэтому оптимальным моментом зажигания считается тот, когда воспламенение смеси происходит незадолго до достижения поршнем ВМТ, чтобы процесс горения максимально совпадал с этим моментом. В таком случае угол опережения зажигания обеспечивает наилучшие условия работы двигателя.
Для контроля зажигания на автомобиле ВАЗ 2109 в шахте люка картера сцепления нанесены деления, а на маховике установлена метка. Когда точка на маховике совпадает с центральной отметкой в люке, поршни в первом и четвертом цилиндрах находятся в верхней мертвой точке (ВМТ).
Метод контроля установки зажигания «на ходу» заключается в следующем: при движении со скоростью 40-50 км/ч по ровной дороге на включенной четвертой передаче необходимо полностью нажать на педаль акселератора. Если во время ускорения слышен легкий звук детонации, который быстро исчезает, значит, зажигание настроено правильно. Отсутствие детонации указывает на позднее воспламенение, а выраженные детонационные звуки свидетельствуют о раннем зажигании горючей смеси.
| Этап настройки | Описание действия | Инструменты |
|---|---|---|
| Подготовка | Прогрейте двигатель до рабочей температуры. Убедитесь, что аккумулятор полностью заряжен. | Тахометр, стробоскоп, ключ на 13, отвертка |
| Установка ВМТ | Выкрутите свечу первого цилиндра. Вставьте отвертку в свечное отверстие и медленно проворачивайте коленвал, пока отвертка не достигнет наивысшей точки. | Ключ для свечей, отвертка, ключ для коленвала |
| Проверка меток | Убедитесь, что метка на шкиве коленвала совпадает с меткой на блоке двигателя. Метка на шкиве распредвала должна совпадать с меткой на корпусе. | Фонарик |
| Регулировка трамблера | Ослабьте болт крепления трамблера. Поверните корпус трамблера по часовой стрелке для более раннего зажигания, против часовой — для более позднего. | Ключ на 13 |
| Использование стробоскопа | Подключите стробоскоп к первому цилиндру. Направьте луч стробоскопа на метки на шкиве коленвала. Метки должны совпадать при холостом ходу. | Стробоскоп |
| Проверка на ходу | Прокатитесь на автомобиле. При резком нажатии на газ не должно быть детонации (звонкого стука). При плавном разгоне не должно быть провалов. | — |
| Тонкая настройка | При необходимости повторите регулировку трамблера, добиваясь оптимальной работы двигателя. | Ключ на 13 |
Интересные факты
Вот несколько интересных фактов о настройке зажигания на ВАЗ 21099:
-
Механизм опережения зажигания: ВАЗ 21099 оснащен механическим распределителем зажигания, который позволяет регулировать угол опережения зажигания. Правильная настройка этого угла может значительно повысить эффективность работы двигателя и снизить расход топлива. Оптимальный угол опережения зажигания для ВАЗ 21099 составляет около 6-10 градусов до ВМТ (верхней мертвой точки) на холостом ходу.
-
Использование стробоскопа: Для точной настройки зажигания на ВАЗ 21099 рекомендуется использовать стробоскоп. Этот инструмент позволяет визуально наблюдать за моментом искры, что помогает точно установить нужный угол опережения. Это особенно важно для достижения максимальной производительности и минимизации детонации.
-
Влияние состояния свечей зажигания: Состояние свечей зажигания напрямую влияет на работу системы зажигания. Если свечи загрязнены или изношены, это может привести к неправильному сгоранию смеси и, как следствие, к необходимости частой перенастройки зажигания. Регулярная проверка и замена свечей зажигания помогут поддерживать оптимальную работу двигателя и упростят процесс настройки зажигания.
Установка зажигания на ВАЗ девятой модели
Во время настройки зажигания на автомобилях ВАЗ 2108-09-099 с бесконтактной системой зажигания применяется стробоскоп. Процесс включает следующие шаги:
- Сначала отсоединяется трубка вакуумного корректора, затем провода стробоскопа подключаются к аккумулятору с соблюдением полярности, а датчик присоединяется к высоковольтному проводу первого цилиндра.
- Далее датчик с проводом помещается в отверстие крышки распределителя, после чего запускается двигатель. Стробоскоп устанавливается напротив люка со шкалой, предварительно открыв крышку люка. Если зажигание на ВАЗ 2109 настроено правильно, отметка на маховике не должна достигать центральной отметки шкалы, отклоняясь на одну отметку в плюс или минус. Идеальное положение — строго напротив центральной отметки. Если это не так, требуется корректировка зажигания.
- Для корректной настройки зажигания на ВАЗ 2108 (2109, 21099) необходимо заглушить двигатель, ослабить крепление трамблера и повернуть его по часовой стрелке, глядя со стороны переднего левого колеса, чтобы увеличить опережение воспламенения смеси (более раннее), или против часовой стрелки для уменьшения угла (более позднее зажигание).
- После изменения угла необходимо зафиксировать распределитель, надеть вакуумную трубку на вакуум-корректор и снова проверить момент зажигания. Если параметры все еще не соответствуют оптимальным, процедуру регулировки следует повторить.
- Цилиндр №1 выставляется в верхнюю мертвую точку (ВМТ) такта сжатия. Это можно проверить, извлекая свечу из цилиндра №1 и плотно закрывая резьбовое отверстие скатанным бумажным шариком или прижимая его пальцем. Если бумажный шарик вылетает или воздух прорывается из-под пальца при прокручивании коленвала вручную, это указывает на ВМТ поршня в конце такта сжатия. При этом отметка на шкиве коленвала должна совпадать с самой большой из трех меток на крышке блока цилиндров или, из-за растяжения ремня, находиться за ней.

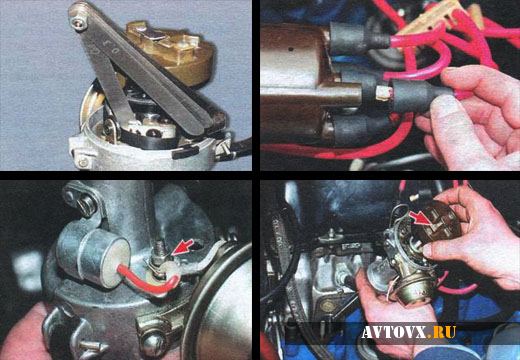

- Распределитель устанавливается в нулевое положение октан-корректора. Контакты прерывателя распределителя зажигания при ВМТ первого цилиндра должны разомкнуться. Это можно подтвердить с помощью контрольной лампы 12В с проводами и зажимами. «Плюсовой» зажим подключается к «плюсовому» контакту катушки зажигания, а «минусовой» — к «массе» автомобиля.
- Затем необходимо включить зажигание. Если контакты прерывателя разомкнуты, лампа загорится. Если она не загорелась, следует ослабить крепление стопорной пластины распределителя зажигания и медленно поворачивать корпус распределителя в одну и другую сторону до момента загорания контрольной лампочки. Положение распределителя, при котором лампа загорелась (или погасла), будет оптимальным моментом зажигания.
После нахождения этого момента необходимо зафиксировать стопорную пластину, не изменяя положения распределителя зажигания. Если после регулировки зажигания обороты двигателя увеличились, их следует снизить до 800-900 оборотов в минуту. После выполнения всех описанных действий важно проверить, как выставлено зажигание на ВАЗ во время движения автомобиля, используя ранее описанный метод.
Проверка и регулировка угла опережения зажигания
Перед тем как приступить к проверке и регулировке угла опережения зажигания на ВАЗ 21099, необходимо подготовить автомобиль. Убедитесь, что двигатель прогрет до рабочей температуры, так как это обеспечит более точные результаты. Также стоит проверить уровень масла и состояние аккумулятора, чтобы избежать неожиданных проблем в процессе работы.
Для проверки угла опережения зажигания вам понадобится:
1. Стробоскоп (световой индикатор зажигания).
2. Ключ для регулировки зажигания (обычно это ключ на 10 мм).
3. Мультиметр (для проверки напряжения, если это необходимо).
Первым делом необходимо найти метки на шкиве коленчатого вала и на корпусе двигателя. На шкиве обычно есть метка, обозначающая верхнюю мертвую точку (ВМТ), а также метка для угла опережения зажигания, которая может быть обозначена в градусах. На корпусе двигателя также должны быть соответствующие метки.
После этого подключите стробоскоп к аккумулятору и к высоковольтному проводу одного из цилиндров. Убедитесь, что все соединения надежны, чтобы избежать ошибок в показаниях. Запустите двигатель и дайте ему поработать на холостом ходу.
Теперь направьте свет стробоскопа на шкив коленчатого вала. При правильной настройке угла опережения зажигания метка на шкиве должна совпадать с меткой на корпусе двигателя. Если метки не совпадают, необходимо произвести регулировку.
Для регулировки угла опережения зажигания аккуратно ослабьте крепежный болт распределителя зажигания. Поворачивая распределитель влево или вправо, вы сможете изменить угол опережения. После каждой регулировки снова проверяйте положение меток с помощью стробоскопа.
Важно помнить, что угол опережения зажигания для ВАЗ 21099 должен находиться в пределах 5-10 градусов до ВМТ на холостом ходу. Если угол установлен слишком поздно, это может привести к потере мощности и увеличению расхода топлива. Если угол установлен слишком рано, это может вызвать детонацию и повреждение двигателя.
После достижения нужного угла опережения зажигания, затяните крепежный болт распределителя и еще раз проверьте положение меток с помощью стробоскопа, чтобы убедиться, что ничего не изменилось в процессе затяжки.
Завершив регулировку, рекомендуется провести тест-драйв автомобиля, чтобы убедиться, что двигатель работает ровно и без посторонних звуков. Если возникают проблемы, возможно, потребуется повторная проверка угла опережения зажигания или диагностика других систем автомобиля.
Вопрос-ответ
Как проверить правильность установки зажигания на ВАЗ 21099?
Для проверки правильности установки зажигания необходимо использовать стробоскоп. Сначала нужно запустить двигатель и дать ему поработать на холостых оборотах. Затем, направив стробоскоп на метки на шкиве коленчатого вала и корпусе двигателя, убедитесь, что метка на шкиве совпадает с меткой на корпусе при установленном зажигании. Если метки не совпадают, потребуется отрегулировать угол опережения зажигания.
Что делать, если двигатель не запускается после настройки зажигания?
Если двигатель не запускается после настройки зажигания, стоит проверить несколько моментов. Во-первых, убедитесь, что все соединения проводов зажигания надежны и не имеют повреждений. Во-вторых, проверьте, правильно ли установлены свечи зажигания и нет ли на них загрязнений. Также стоит проверить, поступает ли топливо в двигатель и работает ли бензонасос.
Какой угол опережения зажигания рекомендуется для ВАЗ 21099?
Рекомендуемый угол опережения зажигания для ВАЗ 21099 составляет около 6-10 градусов до верхней мертвой точки (ВМТ) для стандартного двигателя. Однако, в зависимости от состояния двигателя и используемого топлива, этот угол может варьироваться. Рекомендуется проводить тесты и регулировки для достижения наилучшей производительности.
Советы
СОВЕТ №1
Перед началом настройки зажигания убедитесь, что двигатель находится в исправном состоянии. Проверьте свечи зажигания, провода и катушку. Неправильная работа этих компонентов может привести к неправильной настройке и ухудшению работы двигателя.
СОВЕТ №2
Используйте специальный инструмент для проверки угла опережения зажигания. Это поможет вам точно установить нужный угол, что обеспечит оптимальную работу двигателя и снизит расход топлива.
СОВЕТ №3
Обратите внимание на состояние распределителя зажигания. Если он изношен или загрязнен, это может негативно сказаться на работе системы зажигания. Регулярно очищайте и проверяйте его на наличие повреждений.
СОВЕТ №4
После настройки зажигания проведите тест-драйв, чтобы убедиться, что двигатель работает плавно и без перебоев. Если вы заметили какие-либо проблемы, возможно, потребуется повторная настройка или диагностика других систем автомобиля.
